Phương pháp làm sạch dùng sóng siêu âm dựa trên hiện tượng xâm thực sóng siêu âm: trong chất lỏng thông thường tồn tại một lượng lớn các bọt khí, khi chiếu một chùm tia siêu âm có tần số và biên độ thích hợp, dưới tác dụng của dao động cơ học siêu âm và do có sự chênh lệch về khối lượng riêng, các hạt khí sẽ chuyển động hỗn loạn.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Nguyên lý làm sạch siêu âm

1, Nguyên lí làm sạch siêu âm: Phương pháp làm sạch dùng sóng siêu âm dựa trên hiện tượng xâm thực sóng siêu âm: trong chất lỏng thông thường tồn tại một lượng lớn các bọt khí, khi chiếu một chùm tia siêu âm có tần số và biên độ thích hợp, dưới tác dụng của dao động cơ học siêu âm và do có sự chênh lệch về khối lượng riêng, các hạt khí sẽ chuyển động hỗn loạn. Trong quá trình chuyển động hỗn loạn, các bọt khí kếp hợp tạo nên những bọt khí có kích thước lớn hơn. Khi đạt đến một giới hạn nào đó, sự chênh lệch áp suất đủ lớn, bọt khí sẽ bị vỡ tung ra thành nhiều hạt nhỏ tạo nên sức va đập mạnh và áp suất lớn, kèm theo nhiệt độ trong chất lỏng tăng dần. Nếu chi tiết cần tẩy rửa được đặt trong dung dịch tẩy rửa thích hợp, cùng với sự kích thích sóng siêu âm dưới sự tác dụng của hiện tượng xâm thực sóng như đã nêu trên, thì các chất bẩn bám trên bề mặt chi tiết sẽ được tách ra và kết tủa lại. 2, Thiết bị và dụng cụ: Tất cả các hệ thống làm sạch siêu âm bao gồm bốn thành phần cơ bản là đầu khuếch đại sóng siêu âm, máy phát điện, bể chứa và các chất lỏng làm sạch. Hiệu suất và độ tin cậy của hệ thống phụ thuộc vào việc thiết kế và xây dựng các đầu khuếch đại sóng siêu âm và máy phát điện. Hiệu quả tổng thể của việc làm sạch phụ thuộc vào chất lỏng làm sạch. Kích thước của bể chứa phụ thuộc vào kích thước của các bộ phận tính làm sạch. Số lượng các đầu khuếch đại sóng siêu âm và máy phát điện được xác định bởi kích thước bể. Việc lựa chọn các giải pháp làm sạch phụ thuộc vào các bộ phận được làm sạch và chất bẩn cần loại bỏ.
Các thành phần cơ bản của một bể làm sạch bằng siêu âm Máy phát điện:

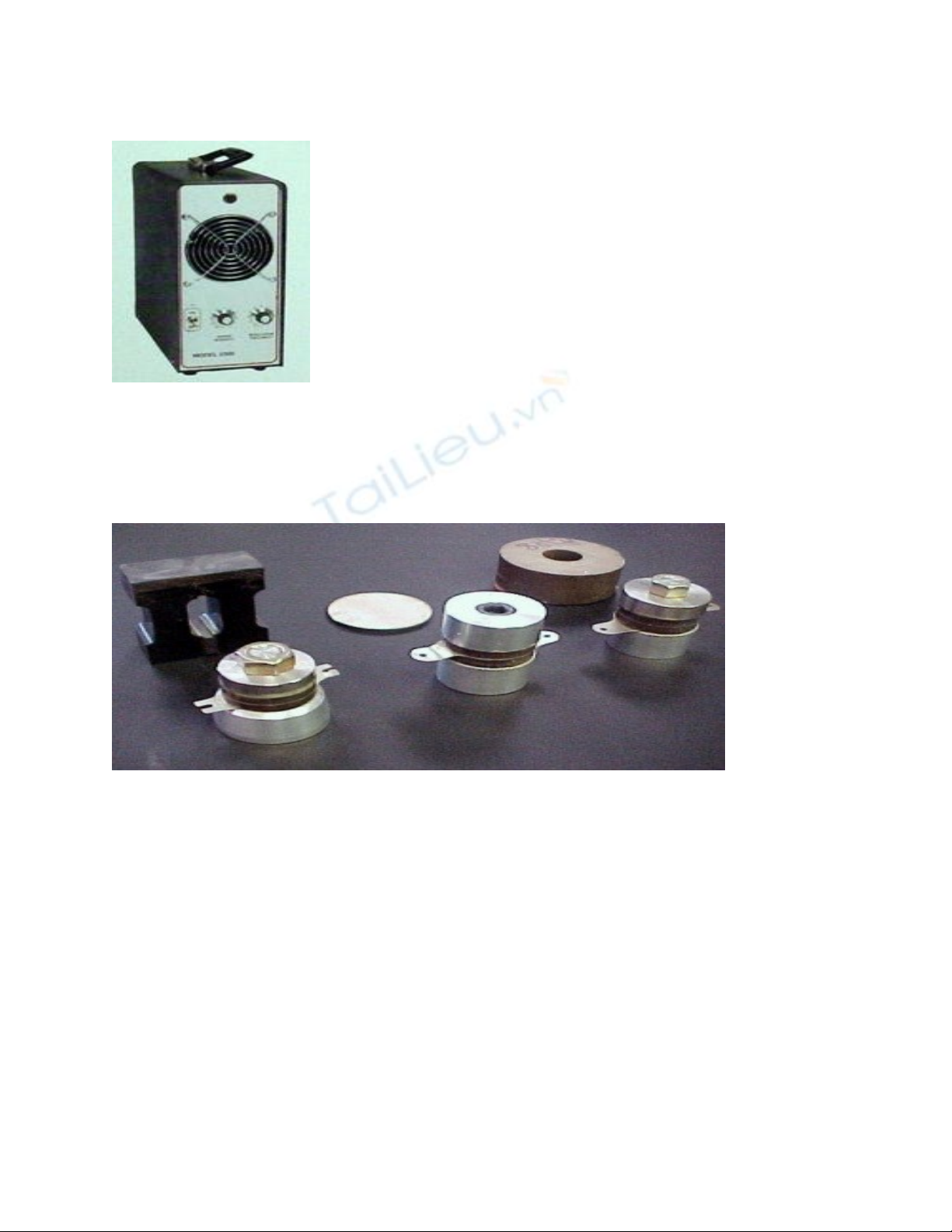

Một máy phát siêu âm cung cấp năng lượng cho đầu khuếch đại sóng siêu âm. Máy phát điện biến đổi năng lượng điện từ các nguồn điện vào một hình thức phù hợp với cấp năng lượng hiệu quả các đầu khuếch đại sóng siêu âm tại các tần số mong muốn. Máy phát điện tạo ra một tín hiệu điện tử của điện áp cao và gửi nó đến các đầu khuếch đại sóng siêu âm. Khi đầu khuếch đại sóng siêu âm nhận được tín hiệu sẽ phản ứng bằng cách thay đổi hình dạng miễn là tín hiệu được áp dụng. Phạm vi phản ứng của đầu khuếch đại sóng siêu âm xác định tần số của máy phát điện. Đầu khuếch đại sóng siêu âm: - Đầu khuếch đại sóng siêu âm siêu âm là bộ chuyển đổi phát ra sóng siêu âm bằng cách cộng hưởng với tần số siêu âm phát ra từ đầu ra của máy phát điện. - Chất lỏng làm sạch: có thể là nước tinh khiết, nước có tính kiềm hoặc axit yếu, nước có sử dụng dung môi làm chất tẩy rửa và nước có những thành phần khác - Bể chứa được làm bằng chất liệu thép không rỉ, có khả năng chịu được trong môi trường kiềm và axit tốt, bề mặt được mạ chrome.
3, Một số máy làm sạch siêu âm và thong số kĩ thuật: Bồn rửa siêu âm công nghiệp Bồn rửa siêu âm công nghiệp sử dụng sóng siêu âm với các tần số khác nhau như 28Khz, 30Khz, 40Khz đến 120 Khz tùy theo vật liệu cần làm sạch. Bồn rửa siêu âm công nghiệp cho phép làm sạch các sản phẩm ở cuối quy trình sản xuất và được ứng dụng rộng rãi trong các lĩnh vực công nghiệp Thông số kĩ thuật: Model Kích cỡ trong Kích cỡ ngoài Tần số Công Côn Tổng Điện L*W*H (mm) L*W*H (mm) (KHz) suất g Công áp suất suất nhiệ (w) t (w) UCE- 20,28,33,40, 680 × 570 × 400 830 × 710 × 735 2000 5000 7000 220V 1040ST 80,130 UCE- 20,28,33,40, 730 × 570 × 450 880 × 710 × 735 2400 6000 8400 220V 1041ST 80,130 UCE- 20,28,33,40, 790 × 670 × 510 940 × 765 × 785 3000 6000 9000 380V 1042ST 80,130 UCE- 20,28,33,40, 11.00 850 × 770 × 570 990 × 820 × 785 4000 7000 380V 1043ST 80,130 0 UCE- 20,28,33,40, 12.00 910 × 820 × 620 1050 × 880 × 840 5000 7000 380V 1044ST 80,130 0 UCE- 960 × 870 × 680 1100 × 940 × 920 20,28,33,40, 8000 8000 16.00 380V

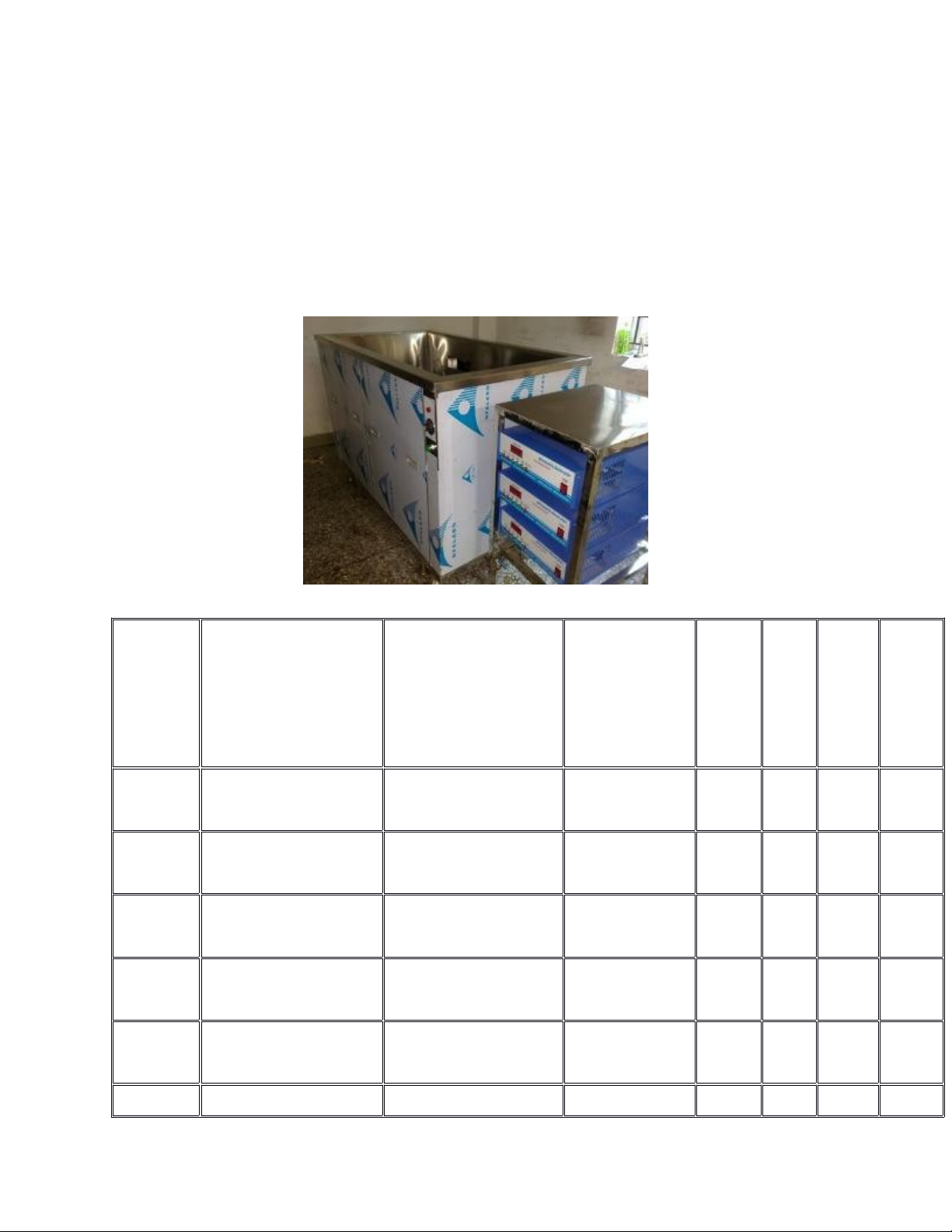

1045ST 80,130 0 UCE- 1160 × 1000 × 20,28,33,40, 10.00 18.00 1100 × 930 × 730 8000 380V 1046ST 980 80,130 0 0 Bể rửa siêu âm công nghiệp Bể rửa siêu âm công nghiệp ứng dụng của bể rửa siêu âm công nghiệp còn tùy vào từng điều kiện hoạt động khác nhau mà công suất siêu âm sẽ điều chỉnh tần số sóng siêu âm để nâng cao hiệu quả làm sạch Bể rửa siêu âm công nghiệp Được sử dụng rộng rãi trong các ngành công nghiệp khoáng sản, trường đại học, viện nghiên cứu, các đơn vị khảo cổ học, dụng cụ
phòng thí nghiệm, các thiết bị kim loại và các sản phẩm nhựa dùng 1 lần. Bình thí nghiệm, con dấu, tiền kim loại cổ đại, phù hiệu, van, kim phun, lưới lọc nhiên liệu, trục in, các chi tiết máy … Đồ bạc, đồng , đồ cổ, trang sức, nhẫn, kim cương, vòng đeo tay, đ ồng hồ Kính mát, ống kính quang học, và xỏ lỗ, đầu của máy cạo râu; dao cạo, răng giả, lược, bàn chải đánh răng. Rất lý tưởng trong phòng thí nghiệm khoa học và hoá sinh học, bệnh viện Cho xưởng sửa xe hơi, các cửa hàng cơ khí, nhà máy mạ Nhà máy sản xuất điện tử, nhà máy đúc, điện tử khám nha khoa, thợ kim hoàn, các nhà sản xuất, chuyên gia nhãn khoa vv. Thông số kỹ thuật Model Kích cỡ Kích cỡ ngoài Tần số Công Công T Điện á trong L*W*H (mm) (KHz) suất suất ổ L*W*H nhiệt n (mm) (w) g C ô n g su ấ t ( w ) UCEA-1024ST 630×430×320 740×550×675 20,28,33,40,8 1200 4000 5 AC 380 0,130 2 0 0
UCEA-1030ST 630×530×320 750×650×675 20,28,33,40,8 1500 4000 5 AC 380 0,130 5 0 0 UCEA-1036ST 680×530×360 800×650×700 20,28,33,40,8 1800 5000 6 AC 380 0,130 8 0 0 4, Ưu – Nhược điểm của gia công làm sạch siêu âm: • Ưu điểm: - Làm sạch bộ phận, chi tiết mà không gây ảnh hưởng đến chi tiết. - Có thể làm sạch trong những phạm vi nhỏ, lỗ, rãnh… - Có thể làm sạch nhiều loại vật liệu khác nhau như kim loại, nhựa, dây điện… - Thân thiện với môi trường. • Nhược điểm: - Các chi tiết lớn không được làm sạch nhanh như chi tiết nhỏ do có sự hấp thụ năng lượng. - Làm sạch chậm đối với các lớp mỡ dày, hỗn hợp mỡ với bụi bẩn. - Chất hóa học làm sạch kết hợp với sóng siêu âm có thể gây nên lỗ trên bề mặt chi tiết. 5, Ứng dụng: Làm sạch siêu âm là một phương pháp rất linh hoạt. Nó có thể dễ dàng tích hợp vào hầu hết các ngành công nghiệp bao gồm ô tô, hàng không vũ trụ, y tế, làm vườn, đồ trang sức, kim loại hoàn thiện và Điện tử. Ứng dụng chuyên nghiệp trong công nghiệp: - Bồn rửa siêu âm công nghiệp được sử dụng rộng rãi trong các ngành công nghiệp khoáng sản, trường đại học, viện nghiên cứu, các đơn vị
khảo cổ học, dụng cụ phòng thí nghiệm, các thiết bị kim loại và các sản phẩm nhựa dùng 1 lần. - Cho xưởng sửa xe hơi, các cửa hàng cơ khí, nhà máy mạ, - Nhà máy sản xuất điện tử, nhà máy đúc, điện tử, thợ kim hoàn, các nhà sản xuất, chuyên gia nhãn khoa v v.
