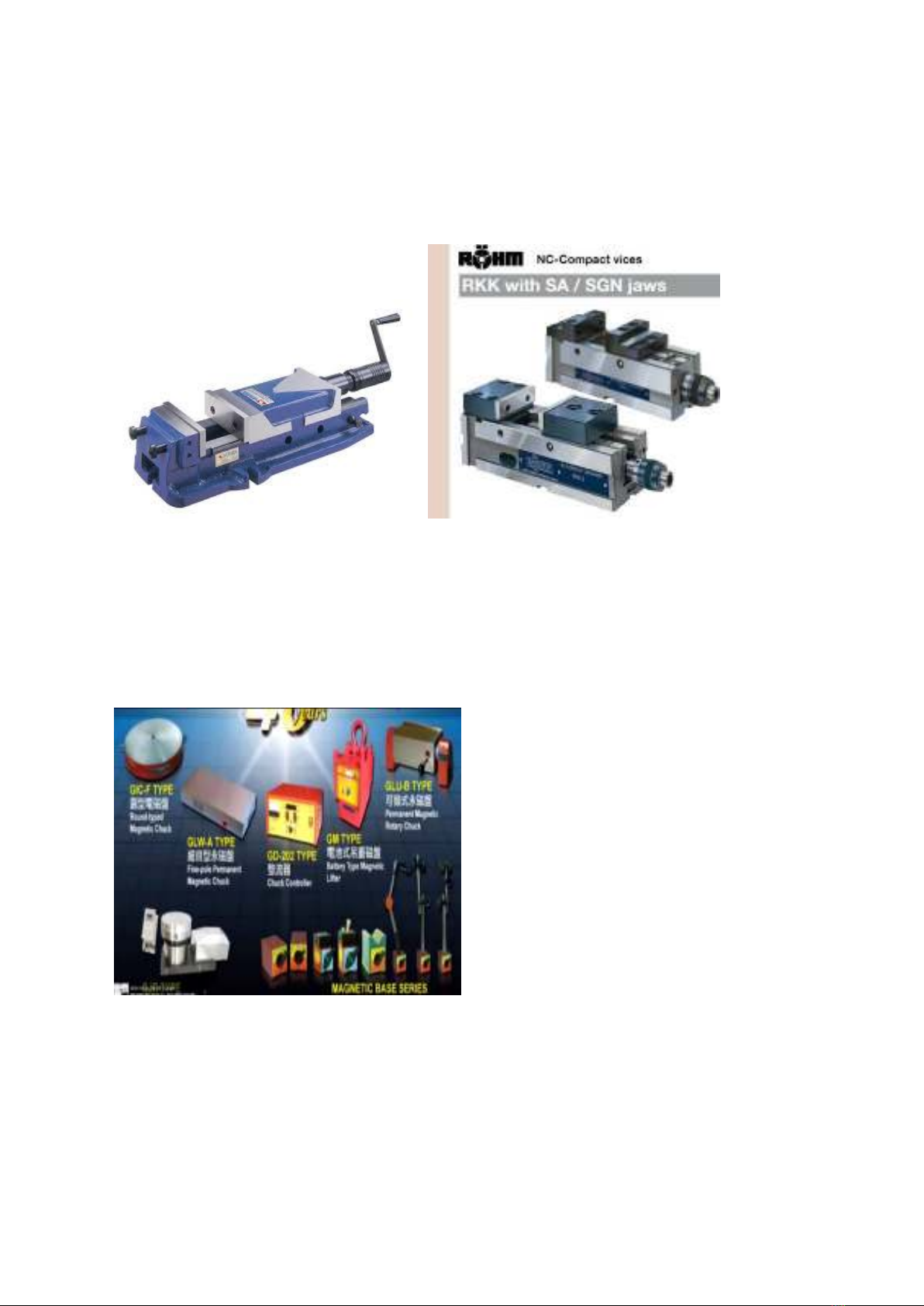

I. QUÁ TRÌNH TỪ PHÔI RA SẢN PHẨM CẦN NHỮNG THIẾT BỊ HỖ TRỢ. 1. ĐỒ GÁ  Đồ gá dao phay. a. Ê tô. Thích hợp cho việc kẹp chặt và định vị chi tiết có dạng hộp trong quá trình gia công lắp ráp. Ê tô gồm thân và 2 hàm kẹp một cố định và một di động để giữ và kẹp chặt chi tiết. Ê tô thực hiện lực kẹp bằng tay quay, vít đai ốc, bằng khí nén (khi cần lực kẹp nhỏ), bằng thủy lực nếu cần lực kẹp lớn. Chi tiết được kẹp có thể dịch chuyển dọc theo trục x hoặc trục z. b. Kẹp bằng bàn từ. Vị trí của chi tiết trên bàn máy có thể xác định một cách tự do. Chi tiết kẹp phải có từ tính. c. Đầu phân độ Với sự hỗ trợ của đầu phân độ và mâm xoay, giúp cho các chi tiết có thể gia công nhanh chóng các cạnh đối xứng khác nhau. Cũng có thể gá mâm cặp lên đầu phân độ giúp gia công chính xác các chi tiết có dạng tròn xoay.

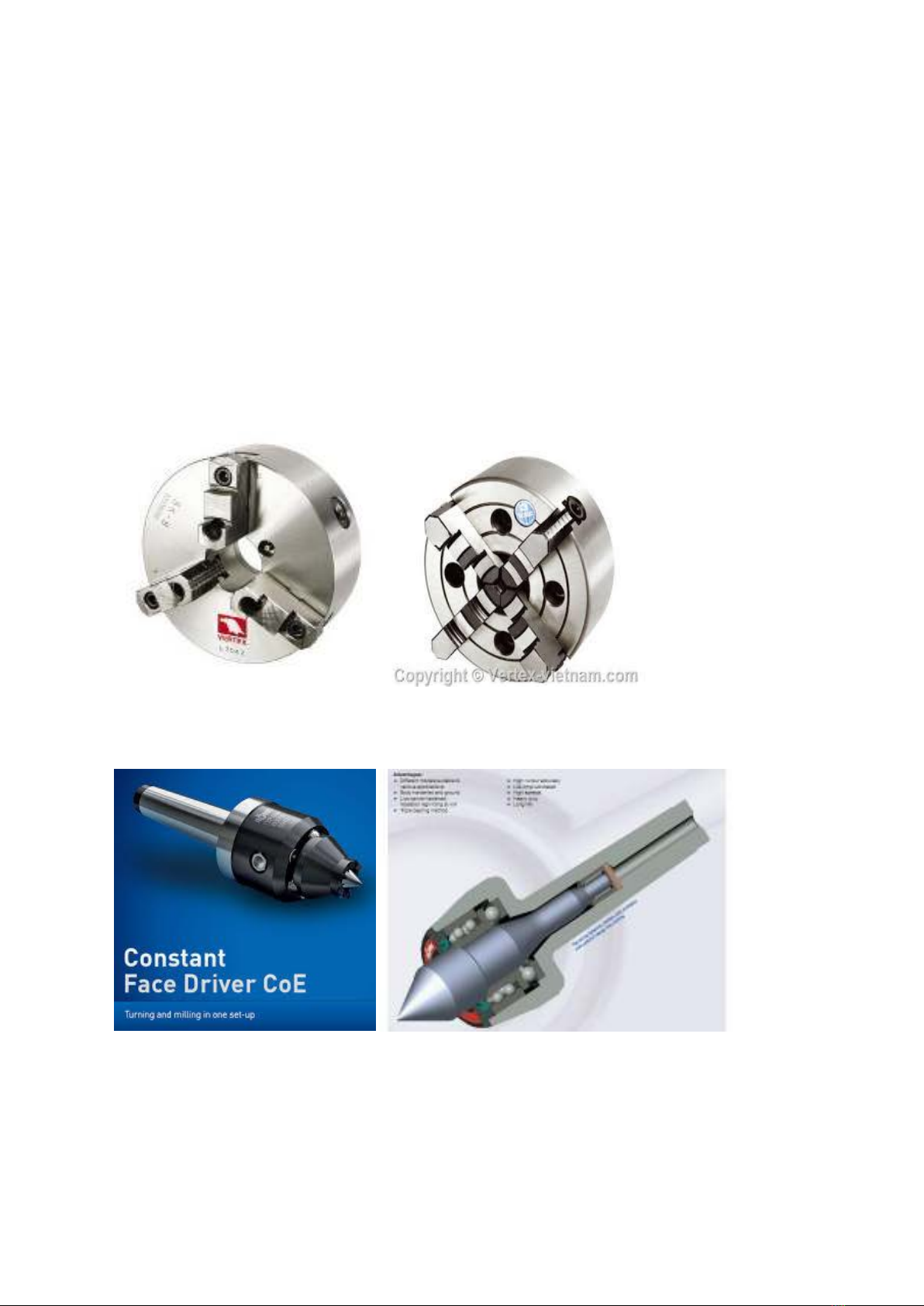

 Đồ gá máy tiện. Máy CNC có độ chính xác rất cao (µm) do đó đồ gá có ảnh hưởng rất lớn đến sai số khi gia công. Ngoài ra, thì máy CNC hoạt động với công suất cao hơn các máy vạn năng thông thường nên khi chế tạo máy CNC phải có độ cứng vững cao hơn. Do đó, các đồ gá thiết kế cho máy CNC cũng phải có độ cứng vững cao hơn những đồ gá dùng cho những máy thông thường. Trên máy CNC người ta cố gắng gia công nhiều bề mặt chi tiết trong một lần gá, do đó các cơ cấu định vị kẹp chặt của đồ gá phải ít ảnh hưởng nhất đến dụng cụ cắt khi chuyển bề mặt gia công, phương pháp kẹp chặt có hiệu quả nhất là kẹp ở bề mặt đối diện với bề mặt định vị. Đồ gá được sử dụng trên máy tiện phổ biến nhất hiện nay phải kể đến mâm cặp: có 2 loại thường dùng nhất là mâm cặp 3 chấu, và 4 chấu tự định tâm Mâm cặp 3 chấu Mâm cặp 4 chấu Thường đi kèm với mâm cặp là mũi chống tâm cũng là một loại đồ gá rất phổ biến trên máy tiện. Chống tâm có những vòng bi bên trong làm cho mũi chống tâm có thể xoay theo chi tiết trong quá trình tiện. Trong máy tiến chi tiết quay dao đứng yên. 2. Các loại dao Yêu cầu dụng cụ cắt  Có tính cắt gọt ổn định.

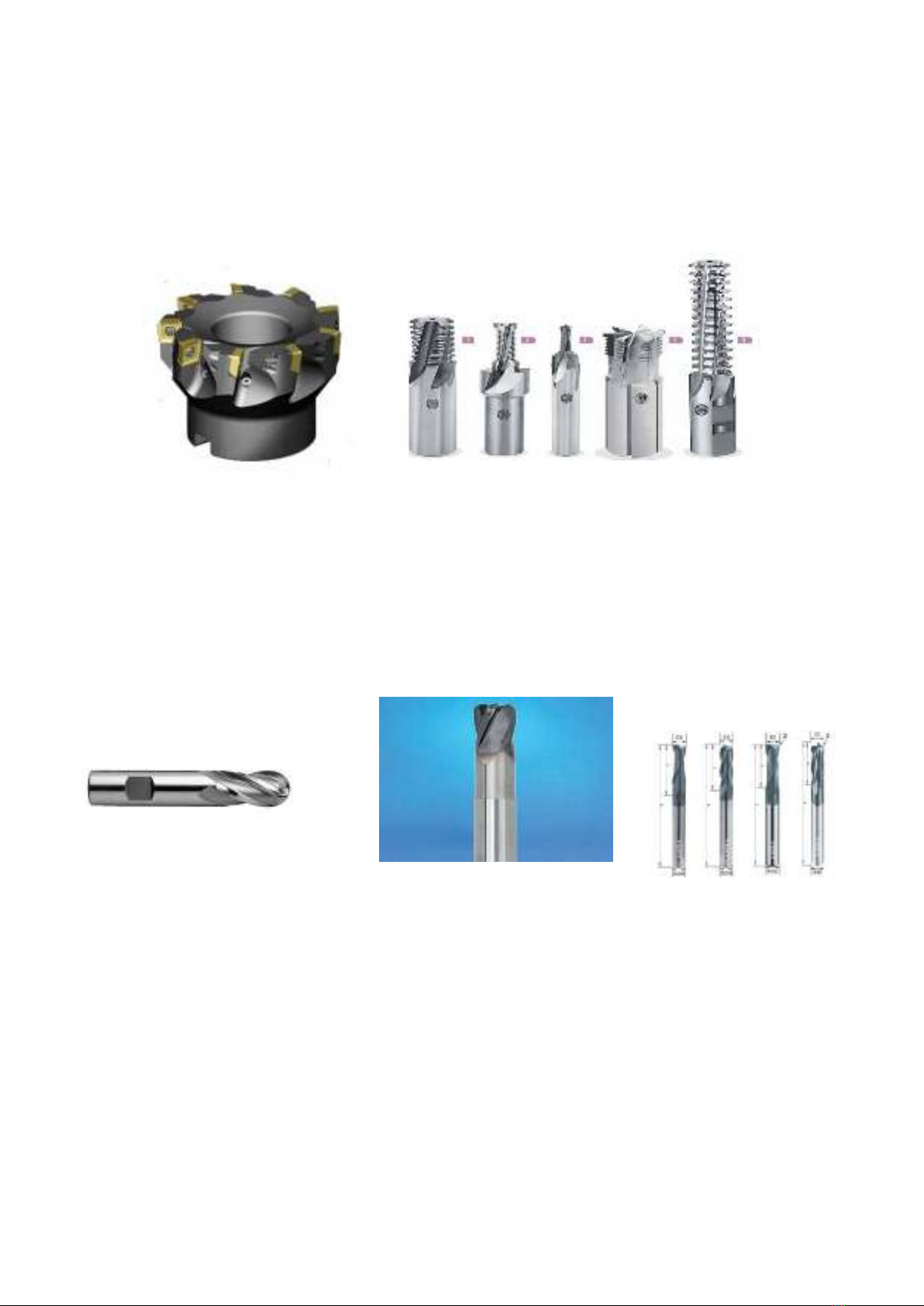

 Có khả năng tạo phoi và thoát phoi tốt.  Thời gian thay và gá dao ngắn  Để cho quá trình thay dao được nhanh chóng và đảm bảo tính lắp dẫn, các loại dao cắt dùng với cơ cấu mang dao phải được tiêu chuẩn hóa. a. Dao dùng cho máy phay Dao phay mặt đầu Dao phay ren Dao phay mặt đầu ( Face mill) thường dùng để phay các mặt phẳng lớn, dao phay mặt ở trên được chế tạo bằng thép, và được gắn các mảnh hợp kim được cố định bằng ren vít. Dao phay ren, phay ren là một thuật ngữ khá mới từ khi máy CNC ra đời, trước đây ta chỉ nghe đến tiện ren. Nhưng ngày nay phay ren đã trở nên phổ biến và cho năng suất cao hơn so với tiện ren. Dao cầu Dao có góc bo ở cạnh Dao phay ngón Dao cầu chỉ dùng để gia công tinh các bề mặt cong, nghiêng một góc khác 450. Dao có góc bo ở cạnh (Bull mill) cũng dùng để phay tinh. Dao phay ngón dùng để phá thô hoặc làm tinh. Theo số lưỡi cắt có thể có dao 2,3,4,5,6,7,8,.. lưỡi cắt; số lưỡi cắt càng nhiều thì càng khó chế tạo,dao có nhiều lưỡi cắt dùng để gia công những loại vật liệu cứng, vì nhiều lưỡi cắt sẽ tạo phoi vụn, dẫn đến không bị kẹt phoi. Khi số lưỡi cắt ít sinh phoi dây dùng để gia công các vật liệu dẻo, có độ cứng thấp. b. Các loại dao tiện

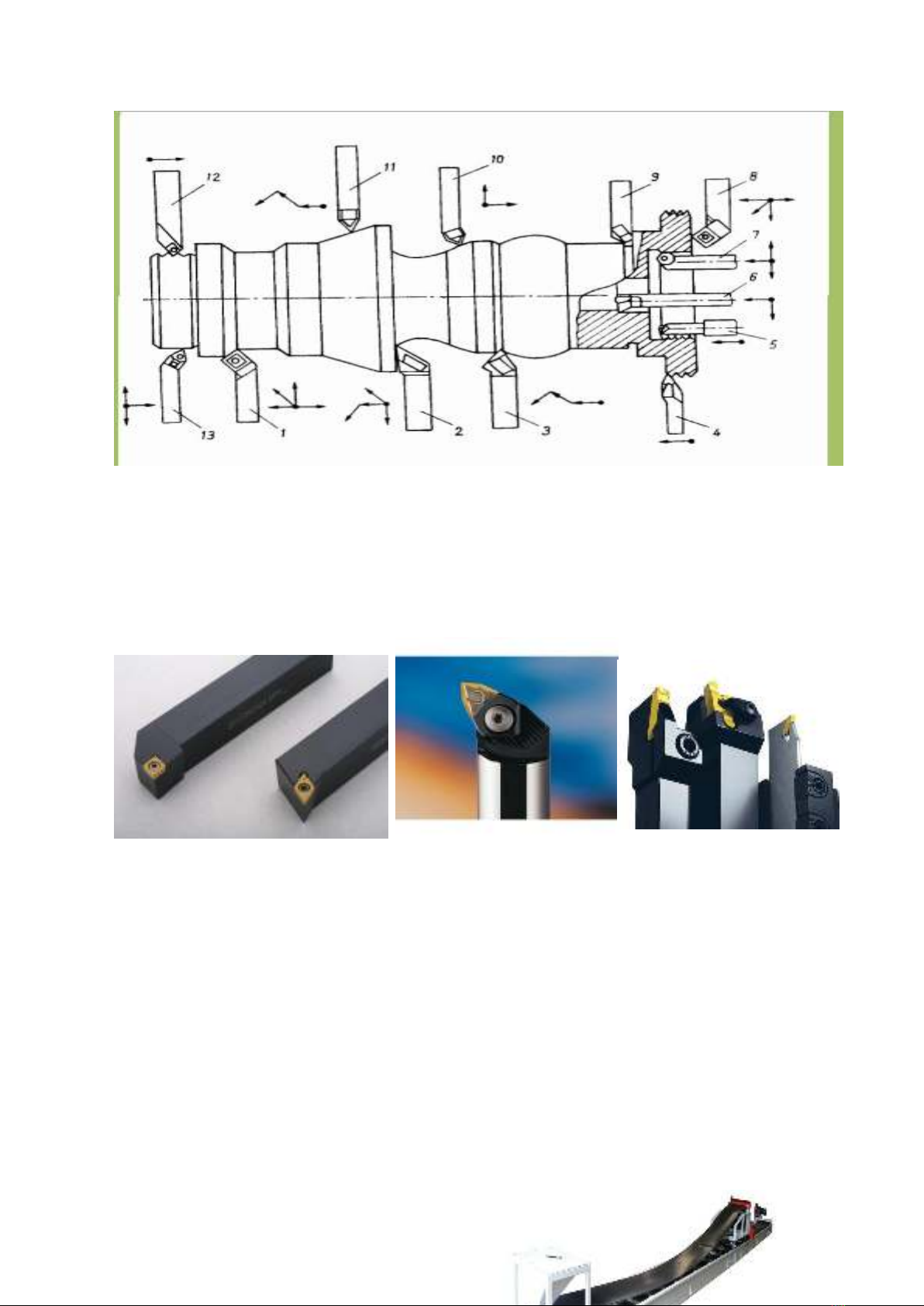

Dao 1,2,3,4,8, 10, 11: là các con dao tiện ngoài Dao 6, 7 là dao tiện trong. Dao 12, 13 dùng để tiện ren. Dao tiện ngoài Dao tiện trong Dao tiện ren II. CÁC KIỂU CẤP PHÔI TỰ ĐỘNG TRÊN MÁY CNC Ngày nay, đối với các quốc gia có nền công nghiệp phát triển việc ứng dụng tự động hóa vào quá trình sản xuất đã không còn xa lạ. Nhưng đối với nước ta, một quốc gia có nền công nghiệp đang phát triển, thì việc ứng dụng những thành tựu này chưa thật sự phổ biến. Cấp phôi tự động, mang lại năng suất cao, cho quá trình sản xuất, đặc biết ứng dụng cấp phôi trong những điều kiện khắc nghiệt cũng là một ưu điểm nổi bật của phương pháp này so với phương pháp cấp phôi bằng tay. 1. Cấp phôi trên máy phay CNC.

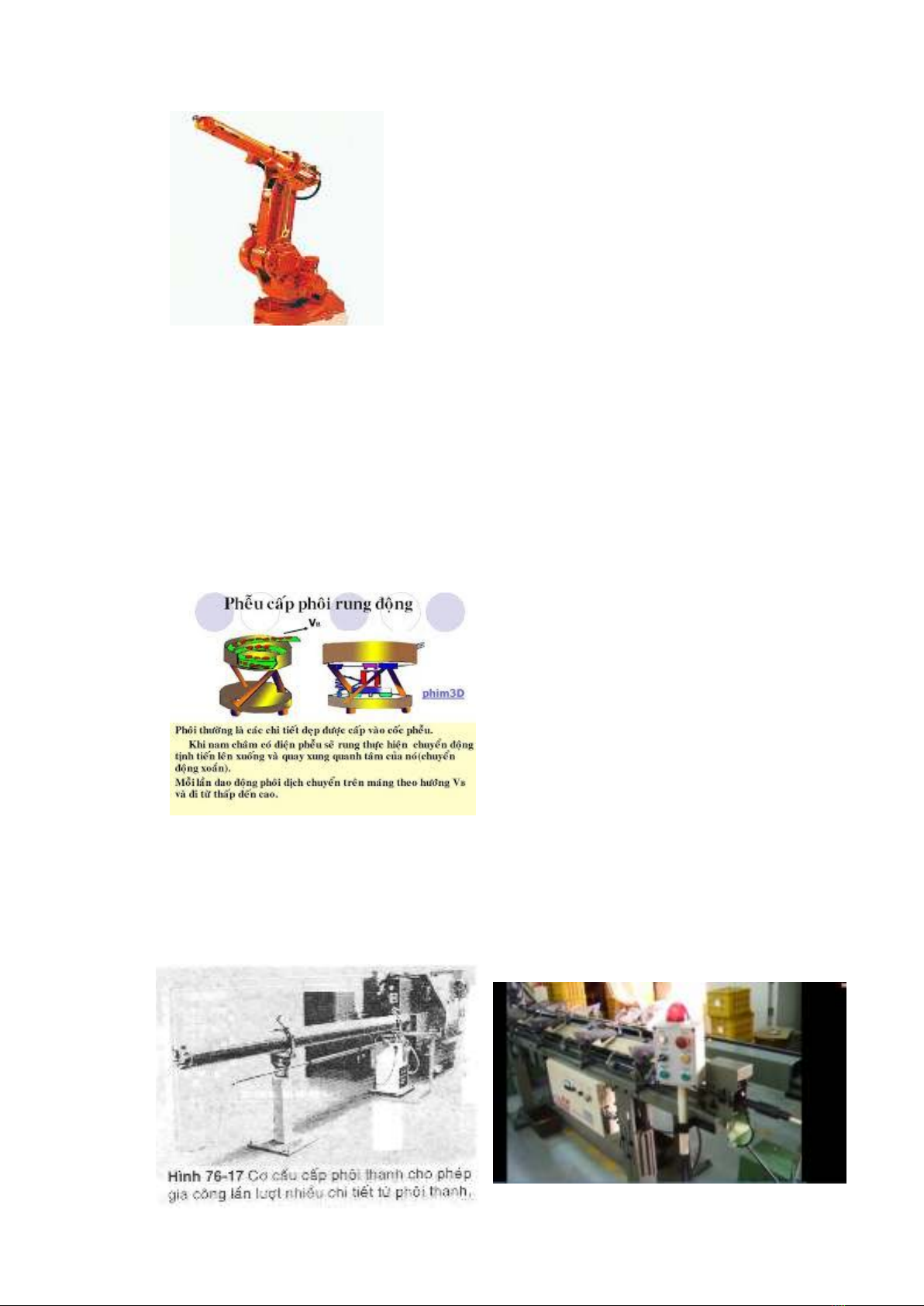

Cấp phôi bằng cánh tay robot cấp phôi bằng băng tải. Cấp phôi bằng tay robot có thể được xem là một trong những phương pháp cấp phôi hiện đại nhất hiện nay. Nó là ứng dụng của việc lập trình điều khiển trong PLC, Mathlap,… Cấp phôi bằng băng tải đã được sử dụng từ lâu, nhưng đến ngày này thì ngày càng được cải tiến và phục vụ tốt cho quá trình cấp phôi tự động. Cấp phôi bằng bầu rung, thường sử dụng cho những chi tiết nhỏ, với số lượng lớn, việc cấp phôi bằng bầu rung mang lại năng suất cao hơn các phương pháp cấp phôi tự động khác. 2. Cấp phôi cho máy tiện.
Cấp phôi cho máy tiện có 2 loại chính là cấp phôi bằng thủy lực và cấp phôi bằng khí nén. Cấp bằng thủy lực được sử dụng phổ biến hơn, ngoài ra trong một số trường hợp chi tiết nhỏ, nhẹ thì người ta còn dùng cấp phôi bằng khí nén.
