Tài liêu "THỰC TẬP ỨNG DỤNG TIN HỌC TRONG XÂY DỰNG" được biên soạn Lê Phương Bình thuộc trường đại học sư phạm kỹ thuật thành phố HCM. Là tài liệu hữu ích cho các sinh viên thuộc khoa xây dựng các trường đại học. Mời các bạn cùng tham khảo

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Thực tập ứng dụng tin học trong xây dựng

  1. http://nguyensonbkpro.blogtiengviet.net Đ ẠI H ỌC SƯ PH ẠM K Ỹ T HUẬT TH ÀNH PH Ố HỒ CHÍ MINH KHOA XÂY DỰNG VÀ CƠ HỌC ỨNG DỤNG BỘ MÔN XÂY DỰNG THỰC TẬP ỨNG DỤNG TIN HỌC TRONG XÂY DỰNG BIÊN SO ẠN: LÊ PHƯƠNG BÌNH TP Hồ Chí Minh , thaùng 03 naêm 2010
  2. http://nguyensonbkpro.blogtiengviet.net MỤC LỤC A. Hướng dẫn sử dụng ETABS 8.48 thông qua các ví dụ: 1. Ví dụ 1: ................................................................................................... Trang: 01 2. Ví dụ 2: ................................................................................................... Trang: 12 3. Ví dụ 3: ................................................................................................... Trang: 27 4. Ví dụ 4: ................................................................................................... Trang: 41 5. Ví dụ 5: ................................................................................................... Trang: 58 6. Ví dụ 6: ................................................................................................... Trang: 81 7. Ví dụ 7: ................................................................................................. Trang: 11 3 B. Tính toán n ội lực cho bản sàn BTCT dùng phần mềm SAFE 8.06 1. Ví dụ 1: ................................................................................................. Trang: 142
  3. http://nguyensonbkpro.blogtiengviet.net ETABS
  4. Bài tập ETABS căn bản i ên soạn : Lê Phương Bình http://nguyensonbkpro.blogtiengviet.net B V Í DỤ 1 Tính toán nội lực cho khung chịu tải trọng như hình v ẽ. Lực p hân bố q là tĩnh tải, lực tập trung P1 là hoạt tải, lực t ập trung P2 là tải trọng gió. Vật liệu bê tông có cấp đ ộ bền B20 (#250), 2.7 10 7 kN / m2 , 25kN / m3 , 0 .2 . E P1 = 50 kN q = 20kN/m P2 = 10 kN 20x40cm 3m 3m 1. K hởi động ETABS Từ trình đơn Start > Programs > ETABS 8 > ETABS hoặc nhắp đúp lên bi ểu tượng của ETABS trên màn hình n ền Windows. 2. C họn đơn vị kN-m
  5. 3. K hởi tạo mô hình TT Tin học trong xây dựng Lưu hành nội bộ Trang:1

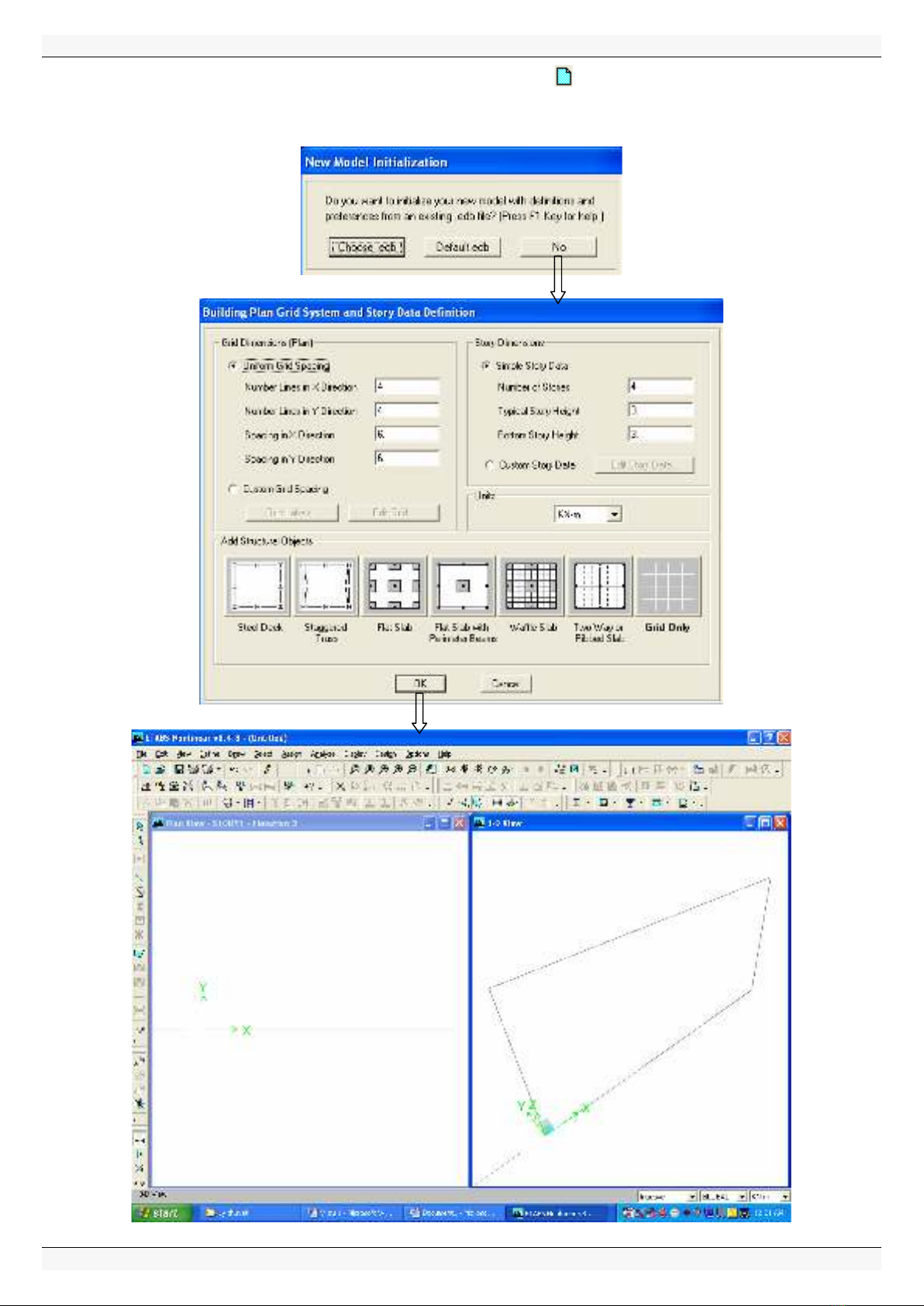

  6. Bài tập ETABS căn bản i ên soạn : Lê Phương http://nguyensonbkpro.blogtiengviet.net Bình B Từ Menu File > New Model hoặc nhắp chuột v ào bi ểu tượng . H ộp thọai New Model Initialization xuất hiện.
  7. TT Tin học trong xây dựng Lưu hành nội bộ Trang:2
  8. Bài tập ETABS căn bản i ên soạn : Lê Phương http://nguyensonbkpro.blogtiengviet.net Bình B 4. Lưu file Từ Menu File > Save hoặc nhắp chuột v ào biểu tượng . H ộp thoại Save Model File As cho phép chọn thư mục để l ưu và đặt tên file. 5. Định nghĩa đặc trưng vật liệu Từ Menu Define > Material Properties h oặc nhắp chuột v ào biểu tượng . Hộp thoại Define Materials xuất hiện. 6. Định nghĩa tiết diện Từ Menu Define > Frame Sections hoặc nhắp chuột vào biểu tượng trên thanh công c ụ .Hộp thoại Define Frame Properties xuất hiện. 7. Định nghĩa các trường hợp tải trọng : Từ Menu Define > Static Load Cases hoặc nhắp chuột vào biểu tượng trên thanh công c ụ
  9. Hộp thoại Define Static Load Case Names xuất hiện.. TT Tin học trong xây dựng Lưu hành nội bộ Trang:3
  10. Bài tập ETABS căn bản i ên soạn : Lê Phương http://nguyensonbkpro.blogtiengviet.net Bình B 8. Định nghĩa các tổ hợp tải trọng : Từ Menu Define > Load Combinations hoặc nhắp chuột vào biểu tượng trên thanh công c ụ Hộp thoại Define Load Combinations xuất hiện. 9. Xây dựng mô hình Từ Menu Draw > Draw Line Objects > Draw Lines in Region or at Clicks (Plan, Elev, 3D) hoặc nhắp chuột v ào biểu tượng .
  11. TT Tin học trong xây dựng Lưu hành nội bộ Trang:4
  12. Bài tập ETABS căn bản i ên soạn : Lê Phương Bình http://nguyensonbkpro.blogtiengviet.net B Từ Menu Draw > Draw Line Objects > Create Columns in Region or at Clicks (Plan) hoặc nhắp chuột v ào bi ểu tượng . Chọn View > Set Building View Options hoặc nhắp chuột vào biểu tượng Hộp thoại Set Buiding View Options cho phép thiết lập các t ùy chọn hiển thị khác nhau. Mu ốn hiển thị mặt đứng, chọn View > Set Elevation View hoặc nh ắp c huột v ào biểu tượng . Hộp thoại Set Elevation View cho phép lựa chọn mặt đứng cần hiển thị. Nhắp chuột v ào hai biểu tượng để di chuyển qua lại giữa các mặt đứng .
  13. TT Tin học trong xây dựng Lưu hành nội bộ Trang:5
  14. Bài tập ETABS căn bản i ên soạn : Lê Phương Bình http://nguyensonbkpro.blogtiengviet.net B Mu ốn hiển thị mặt bằng, chọn View > Set Plan View hoặc nhắp chuột v ào bi ểu tượng . Hộp tho ại Set Plan View c ho phép lựa chọn mặt bằng cần hiển thị. Nhắp chuột vào hai biểu tượng để di chuyển qua lại giữa các mặt bằng. 10. Khai báo điều kiện liên kết với đất: Hiển thị m ặt đứng, chọn các điể m cần gán điều kiện liên kết với đất. C họn Assign > Joint/Point > Restrains (Supports) hoặc nhắp chuột vào biểu tượng . Hộp thoại Assign Restrains xuất hiện .
  15. TT Tin học trong xây dựng Lưu hành nội bộ Trang:6
  16. Bài tập ETABS căn bản i ên soạn : Lê Phương http://nguyensonbkpro.blogtiengviet.net Bình B 11. Khai báo tải trọng : Khai báo TT: Ch ọn dầ m cần khai báo tải trọng, sau đó chọn Assign > Frame/Line Loads > Distributed hoặc nh ắp chuột v ào biểu tượng Hộp thoại Frame Distributed Loads xuất hiện. Khai báo HT: Chọn dầm cần khai báo tải trọng, sau đó chọn Assign > Frame/Line Loads > Point hoặc nhắp chuột vào biểu tượng Hộp tho ại Frame Point Loads xuất hiện .
  17. TT Tin học trong xây dựng Lưu hành nội bộ Trang:7
  18. Bài tập ETABS căn bản i ên soạn : Lê Phương http://nguyensonbkpro.blogtiengviet.net Bình B Khai báo GIO: Ch ọn điểm cần khai báo tải trọng, sau đó c họn Assign > Joint/Point Loads > Force ho ặc nhắp chuột vào biểu tượng Hộp thoại Point Forces xuất hiện. 12. Tự động đánh lại nhãn tất cả các đối tượng : Từ Menu Edit > Auto Relabel All Hộp thoại Etabs. 13. Phân tích: Từ Menu Analyze > Set Analysis Options H ộp thoại Analysis Options. C họn XZ Plane. Ch ọn Analyze > Run Analysis hoặc nhắp chuột v ào bi ểu tượng
  19. TT Tin học trong xây dựng Lưu hành nội bộ Trang:8
  20. Bài tập ETABS căn bản i ên soạn : Lê Phương http://nguyensonbkpro.blogtiengviet.net Bình B 14. Xe m kết qủa biến dạng, chuyển vị: Từ Menu Display > Show Deformed Shape hoặc nhắp chuột vào biểu tượng . Hộp tho ại Deformed Shape xuất hiện.
