CHƯƠNG 6
TÍNH TOÁN KẾT CẤU BTCT
THEO TTGH II (SỬ DỤNG – SLS)
ĐẠI HỌC BÁCH KHOA TP. HỒ CHÍ MINH
KHOA KỸ THUẬT XÂY DỰNG
BỘ MÔN CÔNG TRÌNH
2
TÓM TẮT NỘI DUNG CHƯƠNG 6
•TTGH II -LÀ TT ĐƯỢC XÉT TRONG GIAI ĐOẠN SỬ DỤNG KẾT CẤU (HAY CÔNG TRÌNH) NGHĨA LÀ
KẾT CẤU ĐANG ĐƯỢC SỬ DỤNG, VỚI TẢI PHỐ BIẾN – NÊN SẼ DÙNG TTTC , THAY VÌ TTTT.
•THƯỜNG PHẢI TÍNH TTGH I TRƯỚC (BÀI TOÁN THUẬN HAY NGHỊCH), RỒI MỚI KIỂM TRA TIẾP
THEO TTGH II. TTGH II KHÔNG TÍNH TRỰC TIẾP RA CỐT THÉP ĐƯỢC.
•NẾU KIỂM TRA, KHÔNG THỎA SỰ LÀM VIỆC THEO TTGH II, PHẢI ĐIỀU CHỈNH LẠI
−DƯ NHIỀU, ĐIỀU CHỈNH GIẢM – KIỂM TRA LẠI CẢ SỰ LÀM VIỆC THEO TTGH I VÀ II
−THIẾU, SẼ TĂNG 𝐴𝑠𝐴𝑠
′;TIẾT DIỆN (h ƯU TIÊN; b), HAY B (ÍT GẶP):KHÔNG CẦN KIỂM
TRA LẠI THEO TTGH I NỮA – RỒI KIỂM TRA LẠI THEO TTGH II.
•PHẢI KIỂM TRA SỰ HTKN TRƯỚC, ĐỂ CÓ CÔNG THỨC PHÙ HỢP, XÁC ĐỊNH 𝑓
𝐿
•TÍNH BÀI TOÁN ĐỘ LÚN, LÚN LỆCH, NGHIÊNG: XEM BTCT 2, NCT, NỀN – MÓNG
•BTCT TUY CHO PHÉP NỨT, NHƯNG CÓ KHI VẪN CHƯA NỨT (DO DƯ TIẾT DIỆN, THÉP),
DÙ TẢI ĐẠT ĐẾN GIÁ TRỊ CHUẨN.
•TÍNH KIỂM TRA CHUYỂN VỊ NGANG Ở ĐỈNH, Ở MỖI TẦNG, XEM NCT
•CHIỀU CAO MIỀN BT CHỊU NÉN 𝒙ỞGIAI ĐOẠN NÀY, TIẾT DIỆN ĐỦ NỨT HAY CHƯA,
PHẢI XÁC ĐỊNH VÀ KHÔNG PHẢI LÀ GIÁ TRỊ 𝒙KHI TÍNH THEO TTGH I (CHƯƠNG 4)
•VỀ NGUYÊN TẮC, CKCNLT, CKCKLT CŨNG CÓ KIỂM TRA THEO TTGH II NHƯNG RẤT ÍT
KHI CẦN PHẢI TIẾN HÀNH
•LƯU Ý VIỆC TÍNH ĐỘ VÕNG KHI CÁC CẤU KIỆN THỰC TẾ LÀM VIỆC THEO HỆ SIÊU TĨNH
•CHỈ XÉT TRÊN BTCT THƯỜNG VÀ KHÔNG XÉT TÍNH TDN THEO TTGH II –ĐÃ PHỨC TẠP RỒI,
THEO TCVN 5574-18
I. KHÁI NIỆM CHUNG (ĐỌC LẠI CHƯƠNG 3)
1. TTGH II –VỀ SỬ DỤNG – SERVICEABILITY LIMIT STATE:
LÀ GIAI ĐOẠN SỬ DỤNG BÌNH THƯỜNG, HAY GẶP NHẤT CỦA CẤU KIỆN (HAY KẾT CẤU).
KHÁC VỚI TTGH I (VỀ CƯỜNG ĐỘ VÀ ỔN ĐỊNH), MÀ TƯƠNG ỨNG LÀ VỚI GIAI ĐOẠN SỬ DỤNG BẤT
LỢI,NGUY HIỂM NHẤT CỦA KẾT CẤU.
DO ĐÓ, TÍNH THEO TTGH II, CỦA TCVN 5574-2018 CÁC HSĐTC ĐỀU LẤY LÀ 1(HAY LẤY GIÁ
TRỊ THẤP HƠN HSĐTC TÍNH THEO TTGH I, ĐỐI VỚI TC THIẾT KẾ EC1 HAY ASCE)
VỀ NGUYÊN TẮC, TÍNH THEO TTGH II ÁP DỤNG CHO CẢ CKCU, CKNLT, CKKTT, CKKLT, TUY
RẰNG CKCU, CKCKTT LÀ HAY GẶP NHẤT.
2. NỘI DUNG TÍNH TOÁN BAO GỒM:
•TÍNH TOÁN THEO SỰ HÌNH THÀNH KHE NỨT (HTKN): PHẢI TÍNH TRƯỚC, DO NẾU:
−CẤU KIỆN KHÔNG CHO PHÉP XUẤT HIỆN KN:ĐỂ KHẲNG ĐỊNH CK KHÔNG BỊ NỨT.GẶP KHI
TÍNH TOÁN CÁC CÔNG TRÌNH NHƯ LÒ PHẢN ỨNG HẠT NHÂN, BỂ CHỨA CHẤT PHÓNG XẠ,
CÔNG TRÌNH QP HAY CÔNG TRÌNH KHÁC CÓ YÊU CẦU CHỐNG NỨT CAO, CHO CẢ BT
THƯỜNG LẪN BTULT
−CẤU KIỆN CHO NỨT, NHƯNG CẦN KIỂM TRA LẠI ĐÃ BỊ NỨT HAY CHƯA, ĐỂ CÓ HƯỚNG
TÍNH TOÁN PHÙ HỢP.DO TUY BTCT CHO NỨT, NHƯNG THIẾT KẾ ĐÃ CHỌN TIẾT DIỆN HAY
ĐẶT THÉP AT, SỬ DỤNG BÌNH THƯỜNG VẪN CHƯA BỊ NỨT
−VỀ NGUYÊN TẮC, VẪN PHẢI TÍNH THEO SỰ HTKN CẢ TRÊN TD THẲNG GÓC LẪN TRÊN TD
NGHIÊNG, NHƯNG TD NGHIÊNG THƯỜNG KHÓ NỨT HƠN NÊN ÍT XEM XÉT
−PTTT CƠ BẢN 𝑴 ≤ 𝑴 𝒖HAY 𝑴𝒄𝒓𝒄 ĐỐI VỚI CKCU (ÍT TÍNH CHO CKNLT, CKKKLT)
𝑵𝒕≤ 𝑵 𝒖HAY 𝑵𝒄𝒓𝒄 ĐỐI VỚI CKCKTT 3
4
NHÓM TTGH
I
CƯỜNG ĐỘ ỔN ĐỊNH II
CHƯA NỨT – NỨT
VÕNG
VỒNG
LÚN
LÚN LỆCH
NGHIÊNG
XOAY
CHUYỂN VỊ NGANG
CHUYỂN VỊ TƯƠNG ĐỐI
CKCU
CKCNTT
CKCNLT
CKCKTT
CKCKLT
CKCUX

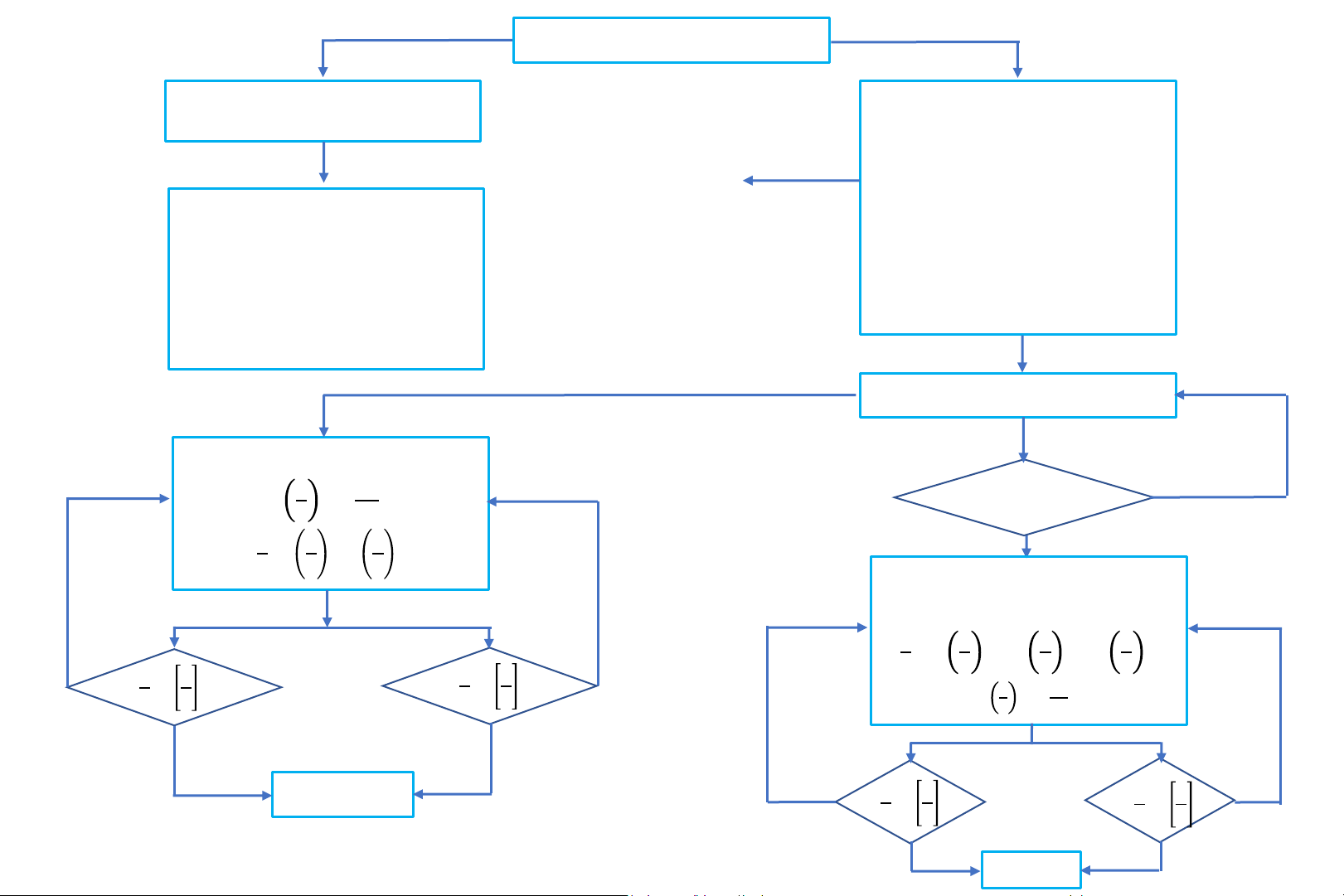

KIỂM TRA NỨT
𝐷 = 𝐸𝑏𝐼𝑟𝑒𝑑
1
𝑟=𝑀𝑖
𝐷𝑖
1
𝑟=1
𝑟4
+1
𝑟5
𝑓
𝐿≤𝑓
𝐿
𝑓
𝐿≤𝑓
𝐿
KQ
CHƯA NỨT
(𝑀 ≤ 𝑀𝑐𝑟𝑐)
I-a
CKCU
SẼ HỌC
II ĐÃ NỨT
(𝑀 > 𝑀𝑐𝑟𝑐)
TĂNG TDN
TĂNG THÉP
𝑎𝑛≤ 𝑎𝑐𝑟𝑐
TÍNH X(II)
𝐷 = 𝐸𝑏1𝐼𝑟𝑒𝑑
1
2=1
𝑟1+1
𝑟2−1
𝑟3
1
𝑟𝑖=Mi
𝐷𝑖
OK
TĨNH ĐỊNH SIÊU TĨNH
OK OK
KHÔNG ĐẠT
KHÔNG ĐẠT
𝑓
𝐿≤𝑓
𝐿
𝑓
𝐿≤𝑓
𝐿
KQ
OK OK
KHÔNG ĐẠT
TĂNG TDN
TĂNG THÉP
TĂNG TDN
TĂNG THÉP
TĨNH ĐỊNH SIÊU TĨNH
KHÔNG ĐẠT
TĂNG TDN
TĂNG THÉP
TĂNG TDN
TĂNG THÉP
TTTT
CĐTT
TTTC
CĐTT
(TRƯỚC) (SAU)
𝑴𝒖, 𝑵 𝒖LÀ NỘI LỰC GIỚI HẠN DO TTTC ĐỂ VẾT NỨT ĐẦU TIÊN SẮP XUẤT HIỆN (GĐ I-a)
•TÍNH TOÁN THEO SỰ MỞ RỘNG KHE NỨT, CÒN GỌI LÀ XÁC ĐỊNH BỀ RỘNG KHE
NỨT (BRKN)
−VỀ NGUYÊN TẮC, TÍNH CẢ CHO TD THẲNG GÓC LẪN TDN, TUY ÍT TÍNH TRÊN TDN
−CẤU KIỆN CHO NỨT, KIỂM TRA ĐỂ ĐẢM BẢO BRKN NẰM TRONG GIỚI HẠN CHO PHÉP;
NÓI CÁCH KHÁC, KHÔNG MỞ QUÁ RỘNG.
−PHẢI XÉT ĐẾN ẢNH HƯỞNG CỦA TỪ BIẾN, KHI CÓ TẢI TRỌNG DÀI HẠN TÁC DỤNG
−PTTT CƠ BẢN:
𝒂𝒏≤ 𝒂 𝒖𝐇𝐀𝐘 𝒂𝒄𝒓𝒄
𝑎𝑢HAY 𝑎𝑐𝑟𝑐 : BRKN GIỚI HẠN, TCVN 5574-2018 (GIÁ TRỊ KHÁC NHAU TÙY TẢI
TÁC DỤNG DÀI HAY NGẮN HẠN
−NGHIÊN CỨU SÂU HƠN KHI TÍNH TOÁN BRKN, CÒN XÉT.
+TÍNH ĐỘ SÂU VẾT NỨT:VẾT NỨT ĐÃ CẮT SÂU QUA PHẦN BT BẢO VỆ THÉP CHỊU
LỰC CHƯA? CẮT SÂU QUA TOÀN BỘ TIẾT DIỆN NGANG CHƯA? (ĐỂ CÓ CÁCH HẠN
CHẾ PHÙ HỢP).EC2VÀ ACI CÓ QUAN TÂM
+TÍNH SỰ KHÉP KÍN KHE NỨT:ĐẢM BẢO KN BỊ KHÉP LẠI KHI HOẠT TẢI NGẮN
HẠN ĐƯỢC DỠ BỎ, ĐỂ HẠN CHẾ TỐI ĐA CHIỀU SÂU KN VÀ TRÁNH CỐT THÉP BỊ ĂN
MÒN.GẶP KHI TÍNH TOÁN BTCTULT, CÓ ĐỘ CHỐNG NỨT CẤP II (CHO PHÉP
NỨT TRONG MỘT SỐ TRƯỜNG HỢP NHẤT ĐỊNH, NHẤT LÀ VÙNG CHỊU KÉO DO LỰC
NÉN TRƯỚC GÂY RA)
