Dung sai lắp ghép
và Kỹ thuật đo
KÍCH THƯỚC
VÀ DUNG SAI KÍCH THƯỚC
CHƯƠNG I
CÁC KHÁI NIỆM CƠ BẢN VỀ DUNG SAI VÀ LẮP GHÉP
CHƯƠNG I
CÁC KHÁI NIỆM CƠ BẢN VỀ DUNG SAI VÀ LẮP GHÉP
1.1 KHÁI NIỆM VỀ KÍCH THƯỚC, SAI LỆCH GIỚI HẠN VÀ DUNG SAI
1.1.1.Kích thước

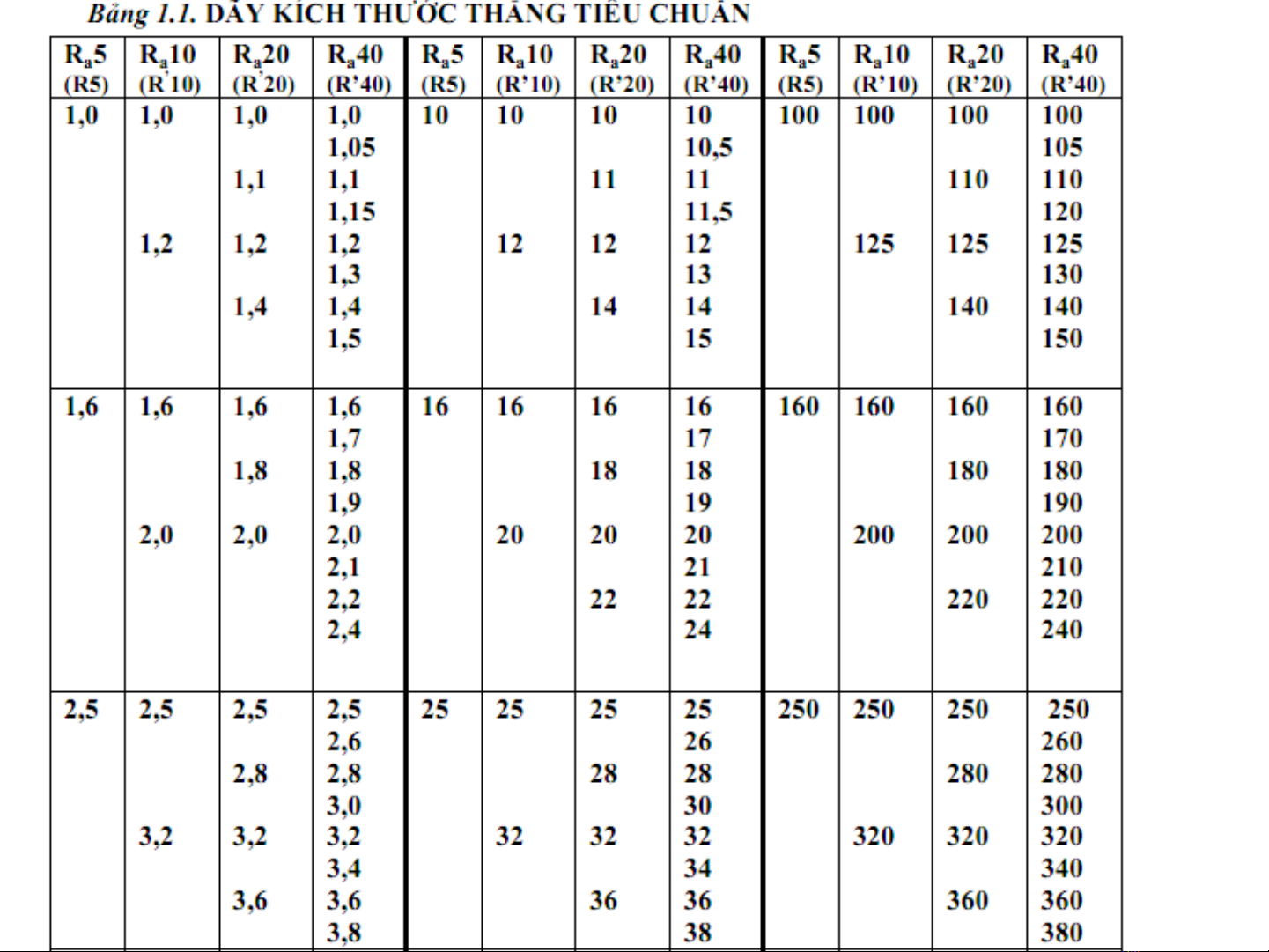

Để thống nhất hoá và tiêu chuẩn hoá kích thước của chi tiết và lắp ghép người ta đã lập ra 4
dãy số ưu tiên kí hiệu là Ra5, Ra10, Ra20, Ra40
Khi thiết kế chế tạo chi tiết và sản phẩm, các kích thước thẳng danh nghĩa của chúng được
chọn theo giá trị của các dãy số ưu tiên.
Giảm số loại và các kích cỡ khác nhau sản phẩm vì sản xuất theo tiêu chuẩn →giảm số
lượng +chủng loại + kích cỡ trang thiết bị khác nhau (dụng cụ cắt, dụng cụ đo…)

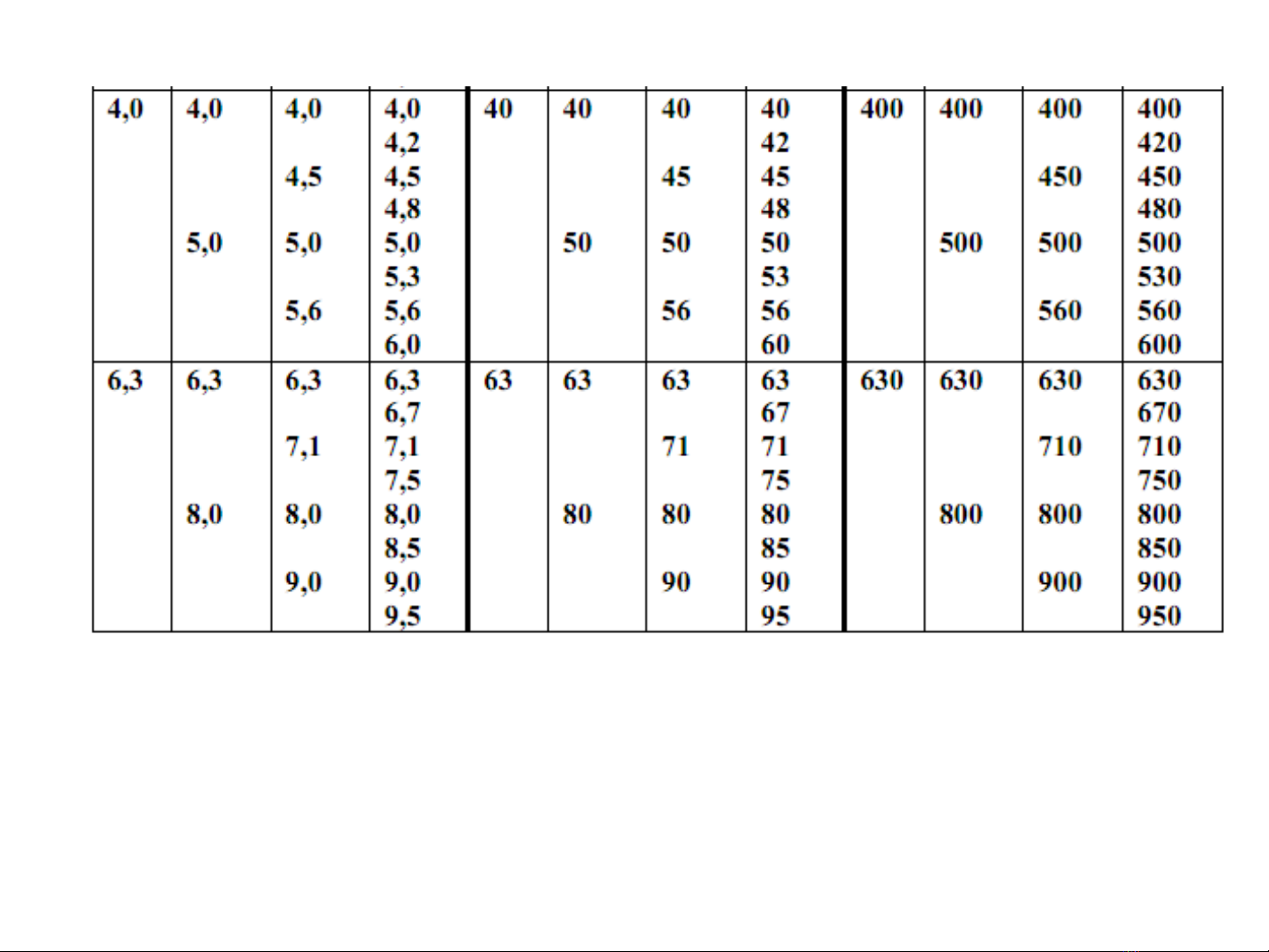

Bảng Ra40 :chọn kích thước thiết ké có kh/cách giữa các k/thước khác nhau gần nhất
3chương 1
4chương 1
…
5chương 1
