KỸ THUẬT ĐO
CHUỖI KÍCH THƯỚC
2
CHƯƠNG VI. CHUỖI KÍCH THƯỚC
6.1.CÁC KHÁI NIỆM CƠ BẢN
1. Chuỗi kích thước
Phân loại
❑Chuỗi kích thước chi tiết:Các kích thước của chuỗi còn gọi là khâu, thuộc
về một chi tiết.Hình 6.1a
Chuỗi kích thước là một tập hợp các kích thước quan hệ lẫn nhau tạo
thành một vòng khép kín và xác định vị trí các bề mặt (hoặc đường
tâm) của một hoặc một số kích thước.
Các kích thước quan hệ với nhau và tạo vòng khép kín
❑Chuỗi kích thước lắp ghép: Các khâu của chuỗi là kích thước của các chi
tiết khác nhau lắp ghép trong bộ phận máy hoặc máy.
Hình 6.1b
CHƯƠNG VI. CHUỖI KÍCH THƯỚC
6.1.CÁC KHÁI NIỆM CƠ BẢN
1. Chuỗi kích thước
Phân loại

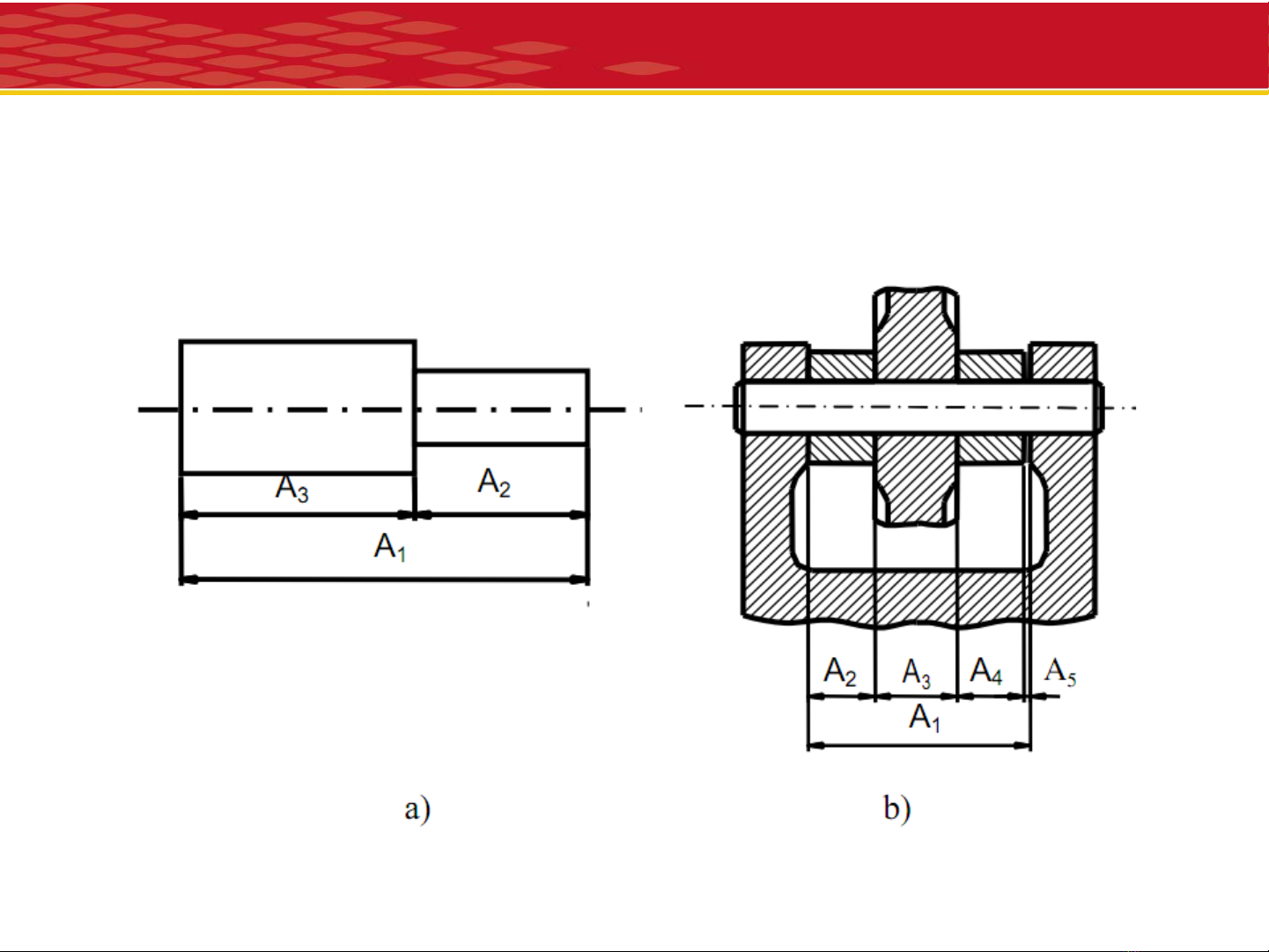

Hình 6.1
CHƯƠNG VI. CHUỖI KÍCH THƯỚC
6.1.CÁC KHÁI NIỆM CƠ BẢN
1. Khâu (kích thước của chuỗi)
Phân loại
❑Khâu thành phần (Ai): Kích thước của chúng do quá trình gia công
quyết định và không phụ thuộc lẫn nhau.
❑Khâu khép kín (A∑): kích thước của nó hoàn toàn phụ thuộc vào
kích thước của các khâu thành phần.
Trong quá trình gia công và lắp ráp thì khâu khép kín không được
thực hiện trực tiếp mà →kết quả của sự thực hiện các khâu thành
phần →nó được hình thành cuối cùng trong trình tự công nghệ.
Ví dụ:Hình 6.1b, A1, A2, A3, A4 đều là các kích thước của các chi
tiết, sau khi lắp ghép với nhau sinh ra khâu khe hở A5, do đó A5 là
khâu khép kín.
+ Hình 6.1a, theo trình tự gia công A1, A3 →A2 là khâu khép kín (tự
hình thành)
