Giản đồ pha 1
1. KHÁI NIỆM VỀ GIẢN ĐỒ NÓNG CHẢY
CỦA CÁC HỆ BẬC 3NGƯNG KẾT
1.1. Cách biểu diễn giản đồ nóng chảy của hệ bậc
3ngưng kết có chứa pha rắn
Việc nghiên cứu xây dựng giản đồ được tiến hành ởáp suất
không đổi là 1 atm nên:
T = C –P + 1 = 4 –P Pmax = 4 và Tmax = 3
biểu diễn giản đồ nóng chảy của hệ bậc 3ngưng kết phải
dùng giản đồ không gian 3 chiều
nvhoa102@yahoo.com
CHƯƠNG 4 – GIẢN ĐỒ NÓNG CHẢY CỦA CÁC HỆ BẬC 3 NGƯNG KẾT
Giản đồ pha nvhoa102@yahoo.com 2

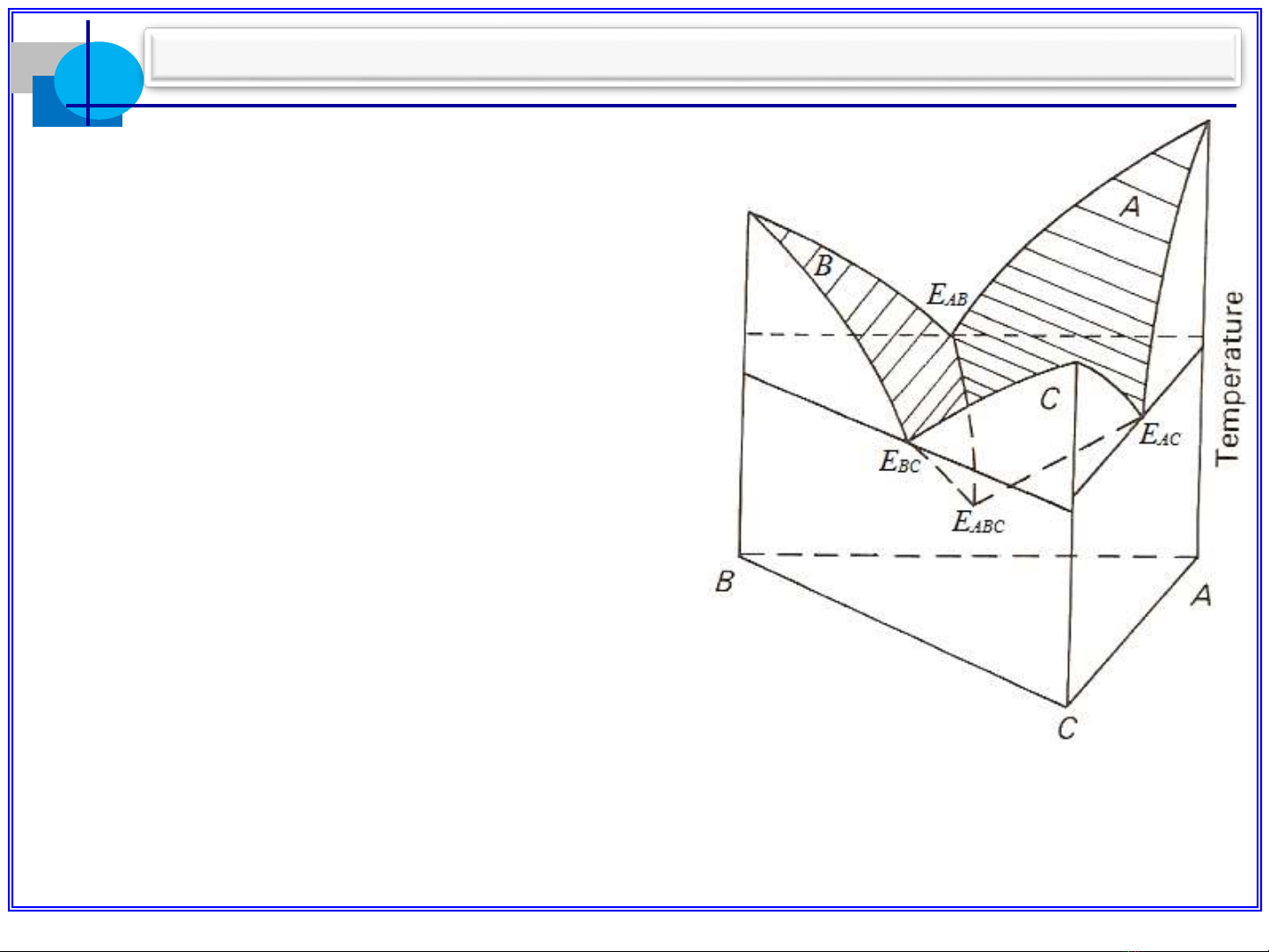

Trong đó:cạnh lăng trụ biểu
diễn hệ 1cấu tử (cấu tử nguyên
chất), bề mặt lăng trụ biểu diễn
hệ 2cấu tử,thể tích lăng trụ
biểu diễn hệ 3cấu tử.
Các yếu tố hình học thể tích,
bề mặt,đường cong, điểm
tương ứng với các quá trình kết
tinh có thể có là làm lạnh không
CHƯƠNG 4 – GIẢN ĐỒ NÓNG CHẢY CỦA CÁC HỆ BẬC 3 NGƯNG KẾT
có kết tinh, kết tinh bậc 1(kết tinh 1 cấu tử), kết tinh bậc 2
(kết tinh 2 cấu tử), kết tinh bậc 3(kết tinh 3 cấu tử).
Giản đồ pha nvhoa102@yahoo.com 3
1.2. Các phương pháp biểu diễn thành phần hệ
bậc 3ngưng kết.

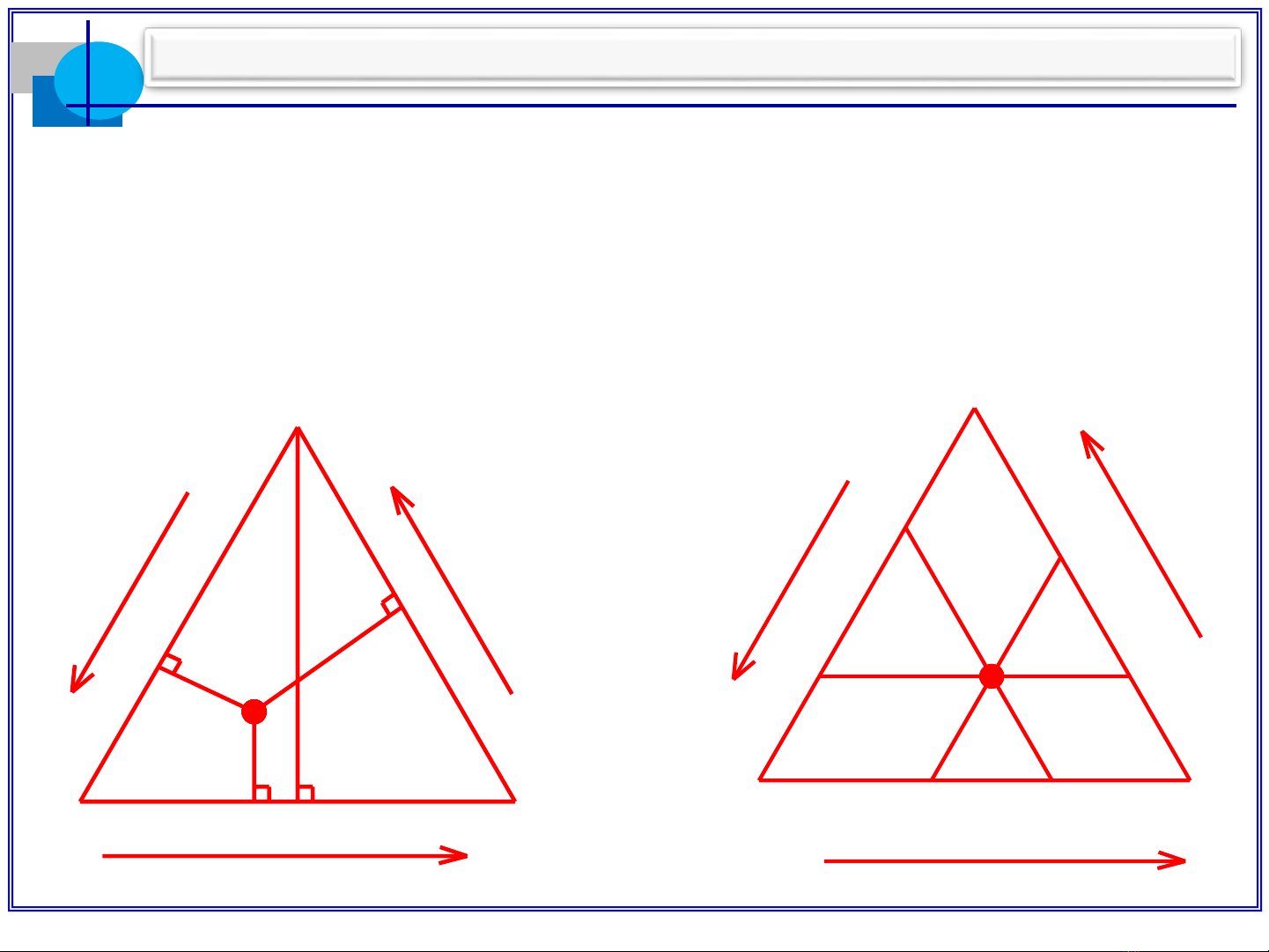

Phương pháp Ghipxơ - Rozebom
CHƯƠNG 4 – GIẢN ĐỒ NÓNG CHẢY CỦA CÁC HỆ BẬC 3 NGƯNG KẾT
2
H
M
3
H
h
2
h
3
h
1
h
1
HH
A
%Kl C
%Kl A
%Kl B
BC
b
%Kl B
bc
B
%Kl C
B
2
a
1
a
c
cb
a
A
%Kl A
2CB C
A1A2
C1
P
Giản đồ pha nvhoa102@yahoo.com 4
1.3. Một số tính chất của tam giác thành phần
Những điểm nằm trên đường thẳng song song với 1cạnh
của tam giác biểu diễn các hệ bậc 3có thành phần cấu tử
ở đỉnh đối diện bằng nhau.
Những điểm nằm trên đường thẳng đi qua đỉnh của tam
giác biểu diễn các hệ bậc 3có tỉ lệ thành phần không đổi
của 2cấu tử tương ứng với 2đỉnh còn lại của tam giác.
Nếu khi trộn lẫn pphần khối lượng của hệ có điểm biểu
diễn là Pvới qphần khối lượng của hệ có điểm biểu diễn
là Qmà được rphần khối lượng của hỗn hợp có điểm
biểu diễn là Rnằm giữa đoạn thẳng PQ thì:
CHƯƠNG 4 – GIẢN ĐỒ NÓNG CHẢY CỦA CÁC HỆ BẬC 3 NGƯNG KẾT
p RQ
=
q PR
Giản đồ pha nvhoa102@yahoo.com 5
Nếu có 3hỗn hợp được biểu diễn bằng 3điểm P, Q, R, có
khối lượng tương ứng là p, q, rvà chúng tạo nên được
hỗn hợp mới có khối lượng là mvà được biểu diễn bằng
điểm Mnằm trong tam giác tạo bởi 3điểm kia, thì M sẽ
là điểm trọng tâm khối lượng của 3hỗn hợp đó và thỏa
mãn các biểu thức:
CHƯƠNG 4 – GIẢN ĐỒ NÓNG CHẢY CỦA CÁC HỆ BẬC 3 NGƯNG KẾT
P Q R
M
px + qx + rx
x= p + q + r
P Q R
M
py + qy + ry
y= p + q + r
P Q R
M
pz + qz + rz
z= p + q + r
