Giản đồ pha nvhoa102@yahoo.com 1
1. Khái niệm về giản đồ độ tan đẳng nhiệt của các
hệ bậc 4muối – nước đơn giản.
1.1. Khái niệm chung
-Hệ muối – nước bậc 4đơn giản là hệ gồm 3muối có ion
chung và nước:AX –AY –AZ –H2O.
- Tính chất nghiên cứu hệ là độ tan và ởp = const. Khi đó
Tmax = 4 –Pmin + 1 = 4, nghĩa là các thông số xác định
trạng thái cân bằng của hệ là t0và 3nồng độ của 3muối.
-Thực tế, nghiên cứu hệ ởt0= const. Khi đó giản đồ được
gọi là giản đồ độ tan đẳng nhiệt không gian (3 chiều).
CHƯƠNG 7 – GIẢN ĐỒ ĐỘ TAN ĐẲNG NHIỆT CỦA CÁC
HỆ BẬC 4 MUỐI – NƯỚC ĐƠN GIẢN
Giản đồ pha nvhoa102@yahoo.com 2
1.2. Các phương pháp biểu diễn thành phần hệ bậc 4
muối-nước đơn giản.
-Phương pháp tứ diện đều
•Thành phần hệ được biểu diễn theo % khối lượng hay %
mol. Chiều dài mỗi cạnh tứ diện được chia làm 100 phần.
•Đỉnh tứ diện biểu diễn H2O, các cạnh từ đỉnh này là các
trục tọa độ,bề mặt tứ diện đối diện với đỉnh nước là mặt
đáy và biểu diễn thành phần các muối,các bề mặt khác
của tứ diện biểu diễn các hệ bậc 3muối – nước,các cạnh
tứ diện biểu diễn các hệ bậc 2muối – nước.
CHƯƠNG 7 – GIẢN ĐỒ ĐỘ TAN ĐẲNG NHIỆT CỦA CÁC
HỆ BẬC 4 MUỐI – NƯỚC ĐƠN GIẢN
Giản đồ pha nvhoa102@yahoo.com 3
CHƯƠNG 7 – GIẢN ĐỒ ĐỘ TAN ĐẲNG NHIỆT CỦA CÁC
HỆ BẬC 4 MUỐI – NƯỚC ĐƠN GIẢN

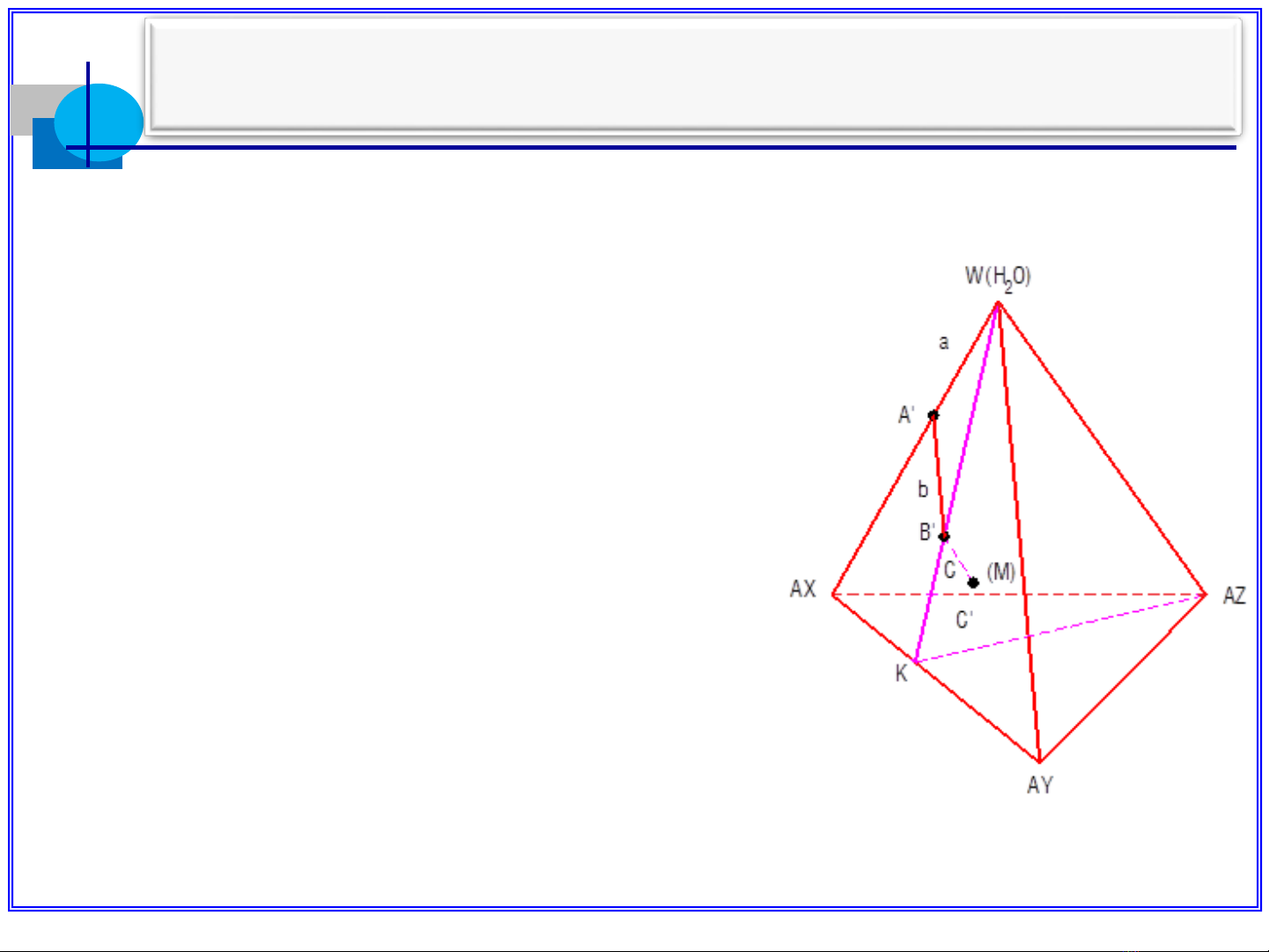

Để xác định điểm biểu diễn Mcủa hệ
gồm a% AX, b% AY, c% AZ, d%
H2Ocó thể tiến hành như sau: từ
đỉnh nước, trên cạnh WAX đặt đoạn
thẳng WA’ bằng a%, từ điểm A’ vẽ
trong bề mặt WAXAY đoạn thẳng
A’B’ bằng b% song song với cạnh
WAY, rồi từ B’ vẽ trong mặt phẳng
chứa cạnh WAZ và B’ đoạn thẳng
B’C’ bằng c% song song với cạnh
WAZ. Điểm C’ chính là điểm M.
Giản đồ pha nvhoa102@yahoo.com 4
CHƯƠNG 7 – GIẢN ĐỒ ĐỘ TAN ĐẲNG NHIỆT CỦA CÁC
HỆ BẬC 4 MUỐI – NƯỚC ĐƠN GIẢN
-Phương pháp lăng trụ 3mặt:
•Đáy là tam giác đều,biểu diễn
thành phần 3muối theo % khối
lượng hay mol.
•Trên các cạnh thẳng góc với các
đỉnh tam giác đáy biểu diễn hàm
lượng nước tính theo tổng hàm
lượng 3muối nói trên (ví dụ:số
gam nước/100 gam các muối hay
số mol nước/100 mol các muối).
H O
2
2
H O
2
H O
soá mol H O /100 mol caùc muoái
AX AZ
AY
2
Giản đồ pha nvhoa102@yahoo.com 5
2. Giản đồ độ tan đẳng nhiệt của hệ bậc 4muối –
nước tạo thành hỗn hợp eptonic
2.1. Trường hợp các muối kết tinh dạng khan
a. Các yếu tố hình học:
•Điểm eptonic O: tương ứng dung dịch bảo hòa 3muối và
khi kết tinh từ dung dịch chúng sẽ đồng thời tách ra,
nghĩa là sẽ xảy ra quá trình kết tinh vô biến tương hợp
được biểu diễn bằng phản ứng: LO⇌AX +AY +AZ.
CHƯƠNG 7 – GIẢN ĐỒ ĐỘ TAN ĐẲNG NHIỆT CỦA CÁC
HỆ BẬC 4 MUỐI – NƯỚC ĐƠN GIẢN
