Giản đồ pha nvhoa102@yahoo.com 1
1. GIẢN ĐỒ ĐỘ TAN ĐẲNG NHIỆT CỦA CÁC
HỆ BẬC 3MUỐI -NƯỚC CÓ ION CHUNG
•Hệ bậc 3muối – nước có ion chung là hệ gồm 2muối có
ion chung và nước:AX –AY –H2O.
•Hệ được nghiên cứu ở P = cons nên Tmax = 3, tương ứng
với 3 thông số xác định trạng thái cân bằng là t0và 2
nồng độ của 2muối.Từ đây giản đồ độ tan đa nhiệt phải
có dạng không gian 3 chiều.Đó là lăng trụ 3mặt, thành
phần hệ được biểu diễn trên tam giác phẳng đáy và nhiệt
độ được biểu diễn trên các trục thẳng góc với mặt đáy.
CHƯƠNG 5– GIẢN ĐỒ ĐỘ TAN ĐẲNG NHIỆT CỦA
CÁC HỆ BẬC 3MUỐI NƯỚC
Giản đồ pha nvhoa102@yahoo.com 2

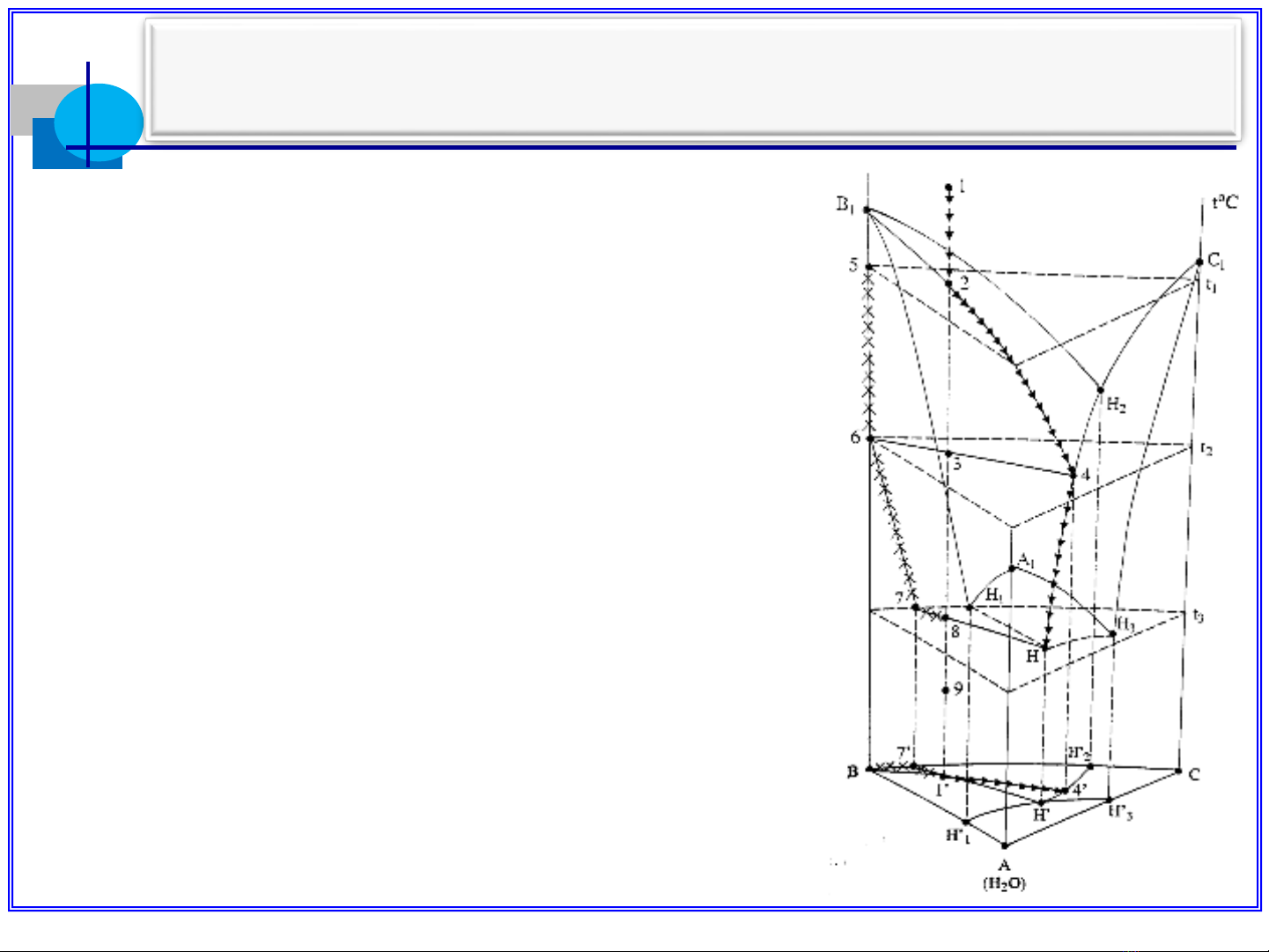

•Giản đồ đa nhiệt không gian cho
phép tính toán các quá trình xảy
ra khi thay đổi nhiệt độ.
•Giản đồ độ tan đẳng nhiệt và
cho phép tiến hành các tính toán
nhiều quá trình khác nhau ở
nhiệt độ khảo sát.
CHƯƠNG 5– GIẢN ĐỒ ĐỘ TAN ĐẲNG NHIỆT CỦA
CÁC HỆ BẬC 3MUỐI NƯỚC
Giản đồ pha nvhoa102@yahoo.com 3

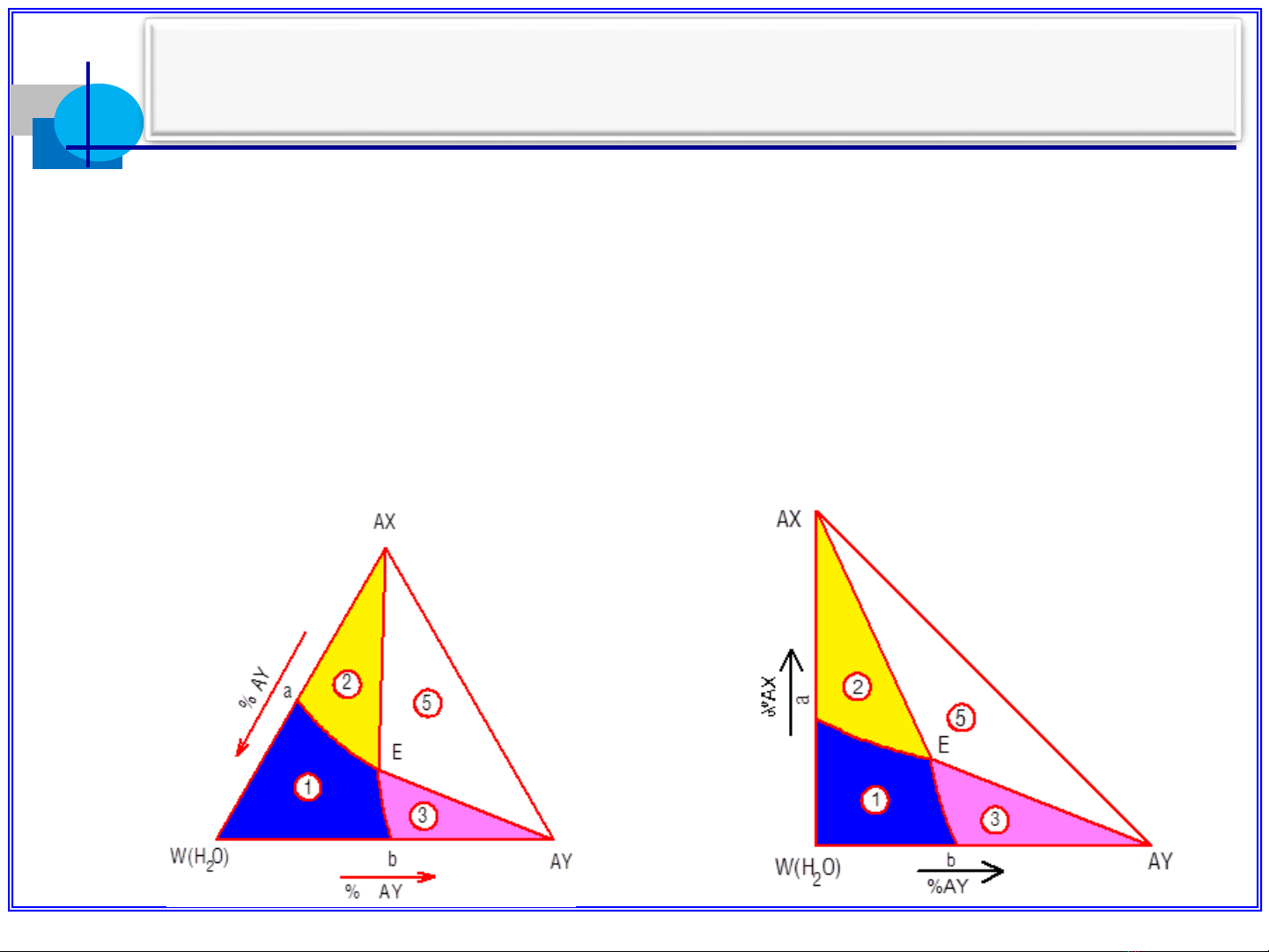

•Khi biểu diễn thành phần theo % (khối lượng, mol) hay
phần đơn vị thì có thể biểu diễn giản đồ ở dạng tam giác
đều (phương pháp Ghipxơ – Rôzêbom) hay tam giác
vuông (phương pháp Xcơrâynơmake)mà được gọi là tam
giác thành phần hay tam giác nồng độ.
CHƯƠNG 5– GIẢN ĐỒ ĐỘ TAN ĐẲNG NHIỆT CỦA
CÁC HỆ BẬC 3MUỐI NƯỚC
Giản đồ pha nvhoa102@yahoo.com 4
CHƯƠNG 5– GIẢN ĐỒ ĐỘ TAN ĐẲNG NHIỆT CỦA
CÁC HỆ BẬC 3MUỐI NƯỚC

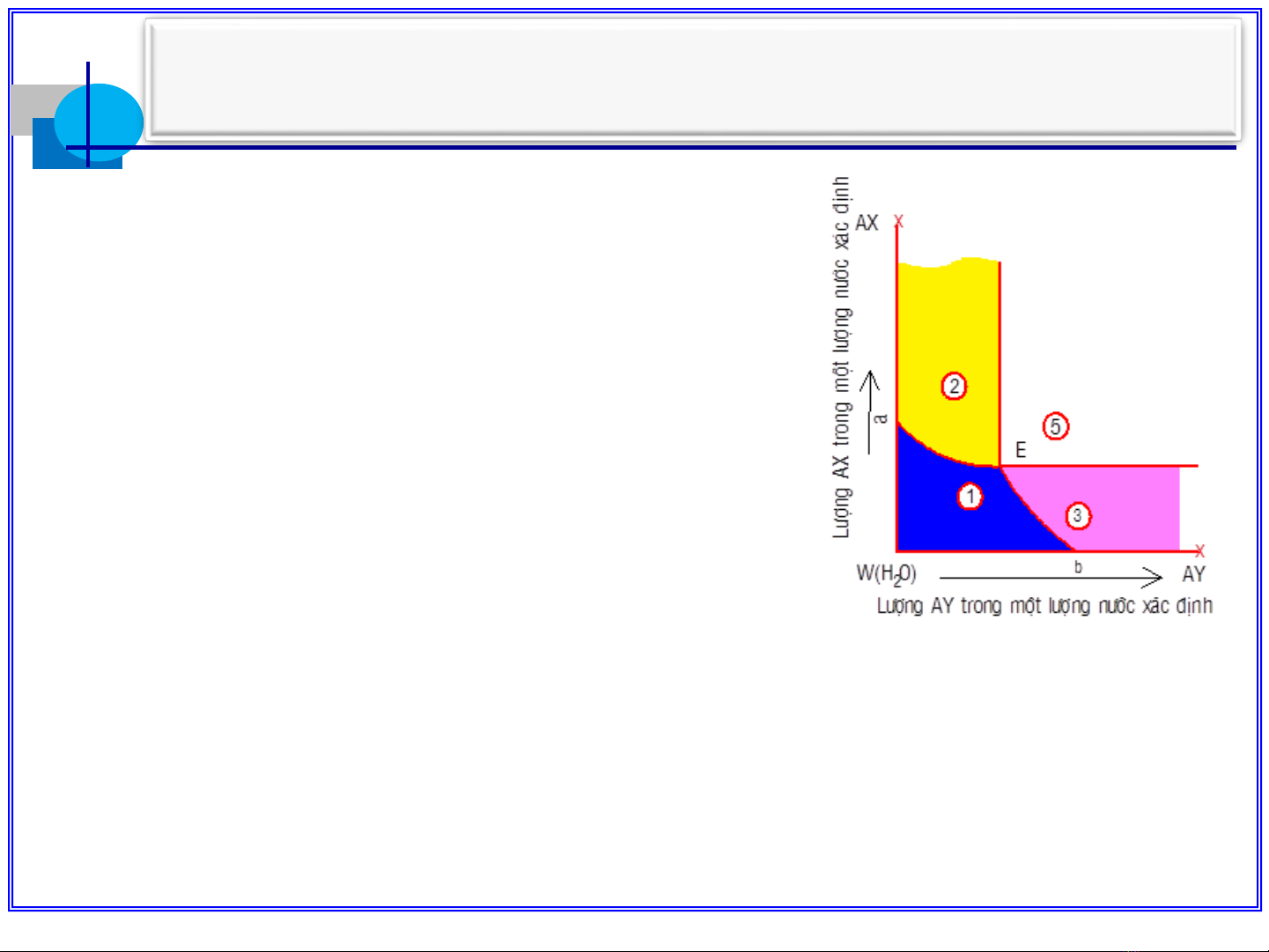

•Khi biểu diễn thành phần theo
gam muối đối với 100 hoặc
1000g H2O, hay theo mol muối
đối với 100 hoặc 1000 mol H2O,
thì dùng tọa độ vuông góc để biểu
diễn giản đồ độ tan đẳng nhiệt
(phương pháp Xcơrâynơmake).
Theo phương pháp này chỉ có thể áp dụng quy tắc đòn
bẩy để tính lượng nước bay hơi khi cô đẳng nhiệt dung
dịch hay để tính toán đối với quá trình hòa tan, kết tinh
muối hydrat.
Giản đồ pha nvhoa102@yahoo.com 5
1.1. Giản đồ độ tan đẳng nhiệt hệ tạo thành hỗn
hợp eptonic
a. Trường hợp 2muối kết tinh dạng khan:
Các yếu tố hình học:
Đường cong độ tan: nhánh aE biểu diễn độ tan của AX
(trong sự có mặt của AY), nhánh bE biểu diễn độ tan của
AY (trong sự có mặt của AX) ở nhiệt độ khảo sát.
Điểm vô biến tương hợp eptonic: E, tại đây xảy ra sự kết
tinh đồng thời 2muối AX, AY từ dung dịch: LE⇌AX +AY
CHƯƠNG 5– GIẢN ĐỒ ĐỘ TAN ĐẲNG NHIỆT CỦA
CÁC HỆ BẬC 3MUỐI NƯỚC
