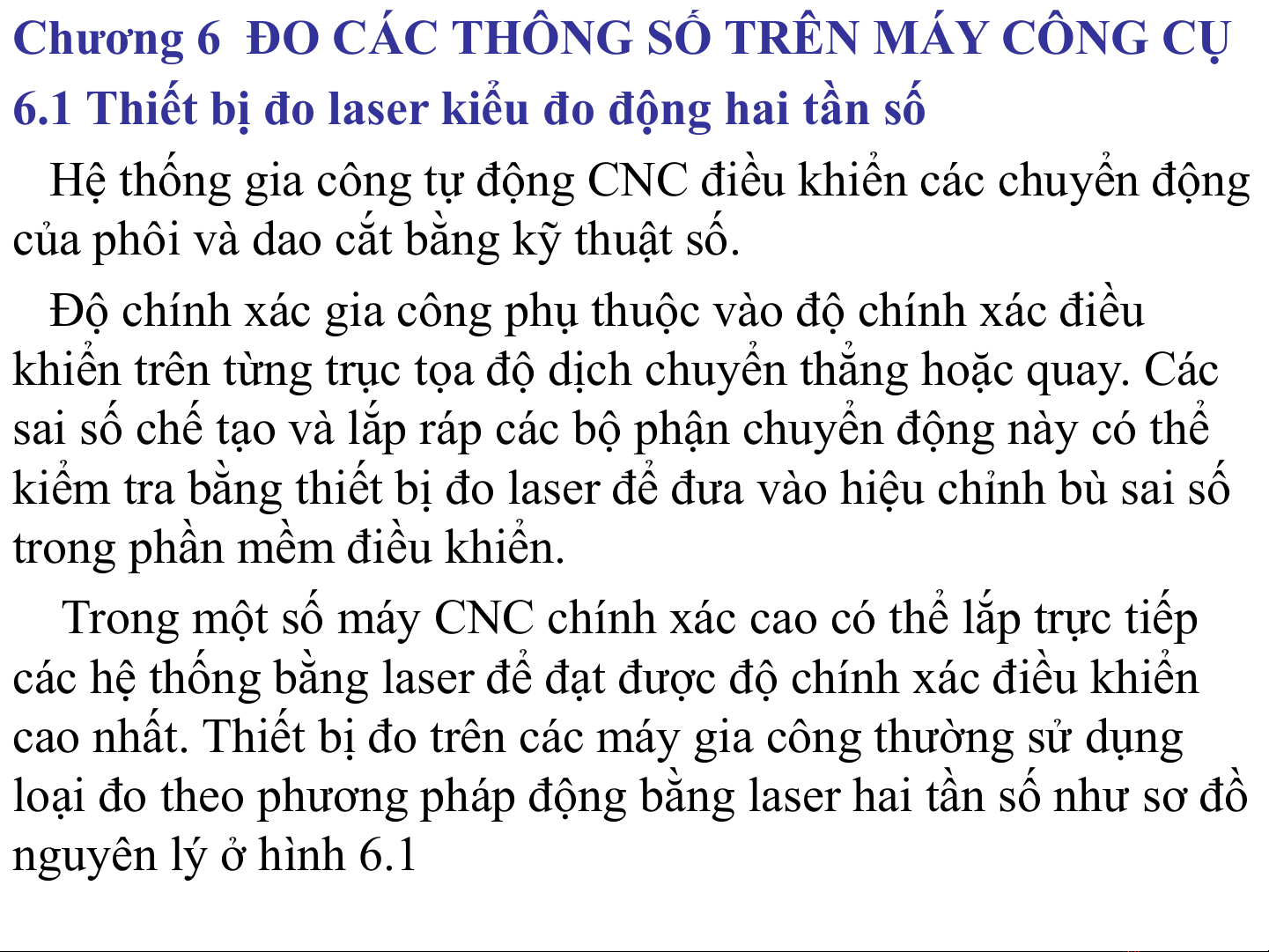

Chương 6 ĐO CÁC THÔNG SỐ TRÊN MÁY CÔNG CỤ
6.1 Thiết bị đo laser kiểu đo động hai tần số
Hệ thống gia công tự động CNC điều khiển các chuyển động
của phôi và dao cắt bằng kỹ thuật số.
Độ chính xác gia công phụ thuộc vào độ chính xác điều
khiển trên từng trục tọa độ dịch chuyển thẳng hoặc quay. Các
sai số chế tạo và lắp ráp các bộ phận chuyển động này có thể
kiểm tra bằng thiết bị đo laser để đưa vào hiệu chỉnh bù sai số
trong phần mềm điều khiển.
Trong một số máy CNC chính xác cao có thể lắp trực tiếp
các hệ thống bằng laser để đạt được độ chính xác điều khiển
cao nhất. Thiết bị đo trên các máy gia công thường sử dụng

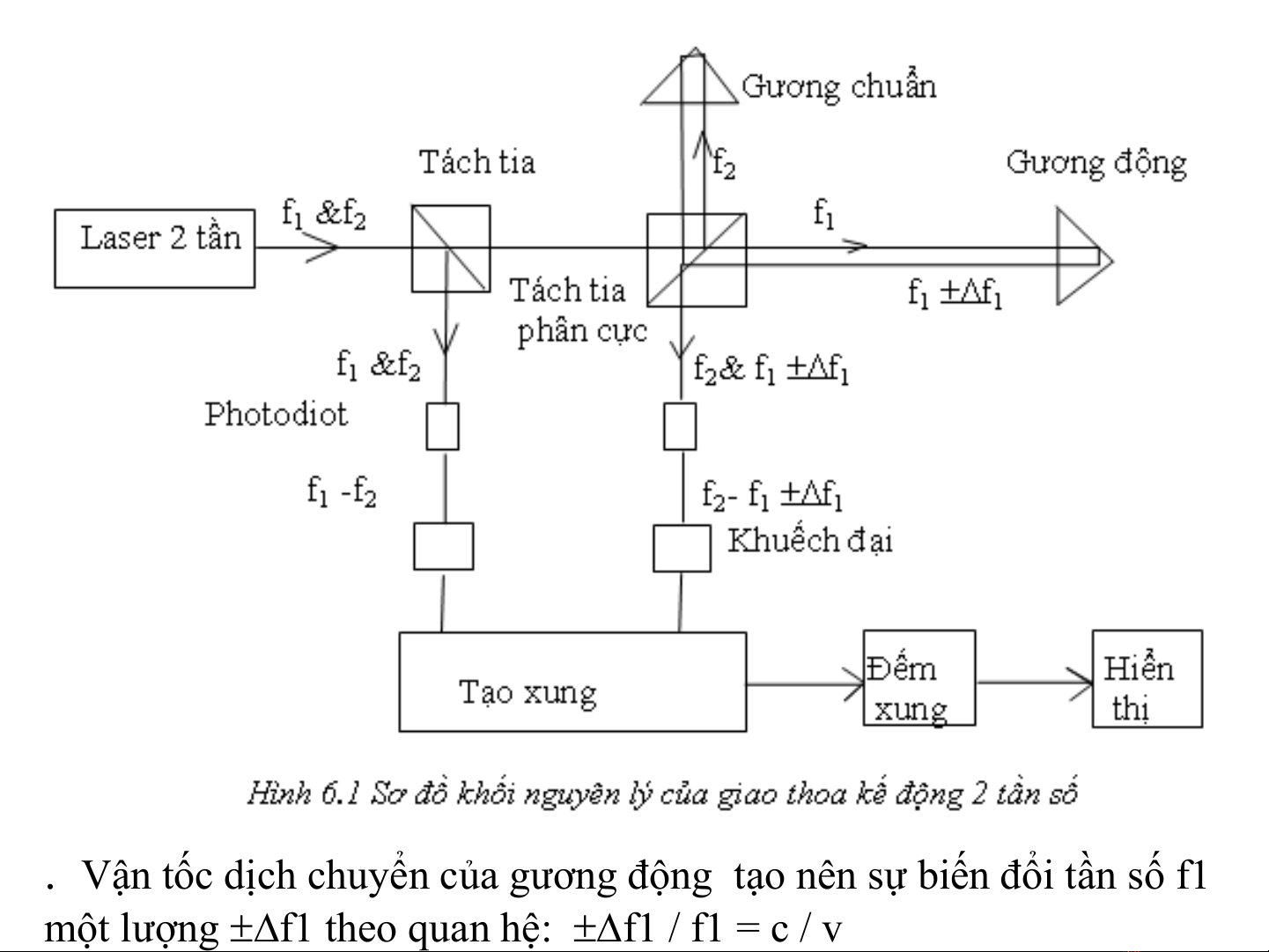

loại đo theo phương pháp động bằng laser hai tần số như sơ đồ
nguyên lý ở hình 6.1
. Vận tốc dịch chuyển của gương động tạo nên sự biến đổi tần số f1
một lượng f1 theo quan hệ: f1 / f1 = c / v

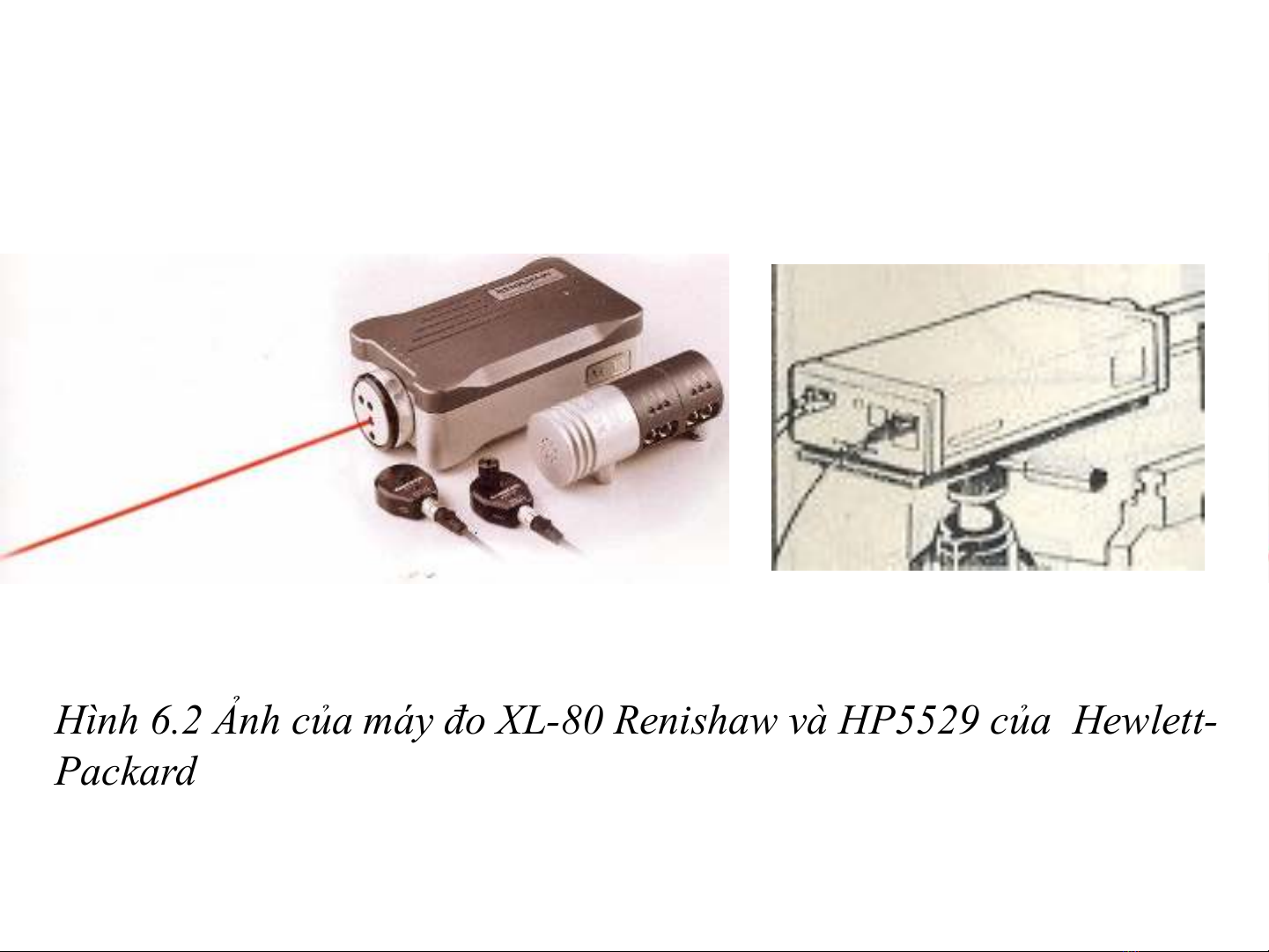

Hình 6.2 Ảnh của máy đo XL-80 Renishaw và HP5529 của Hewlett-
Packard

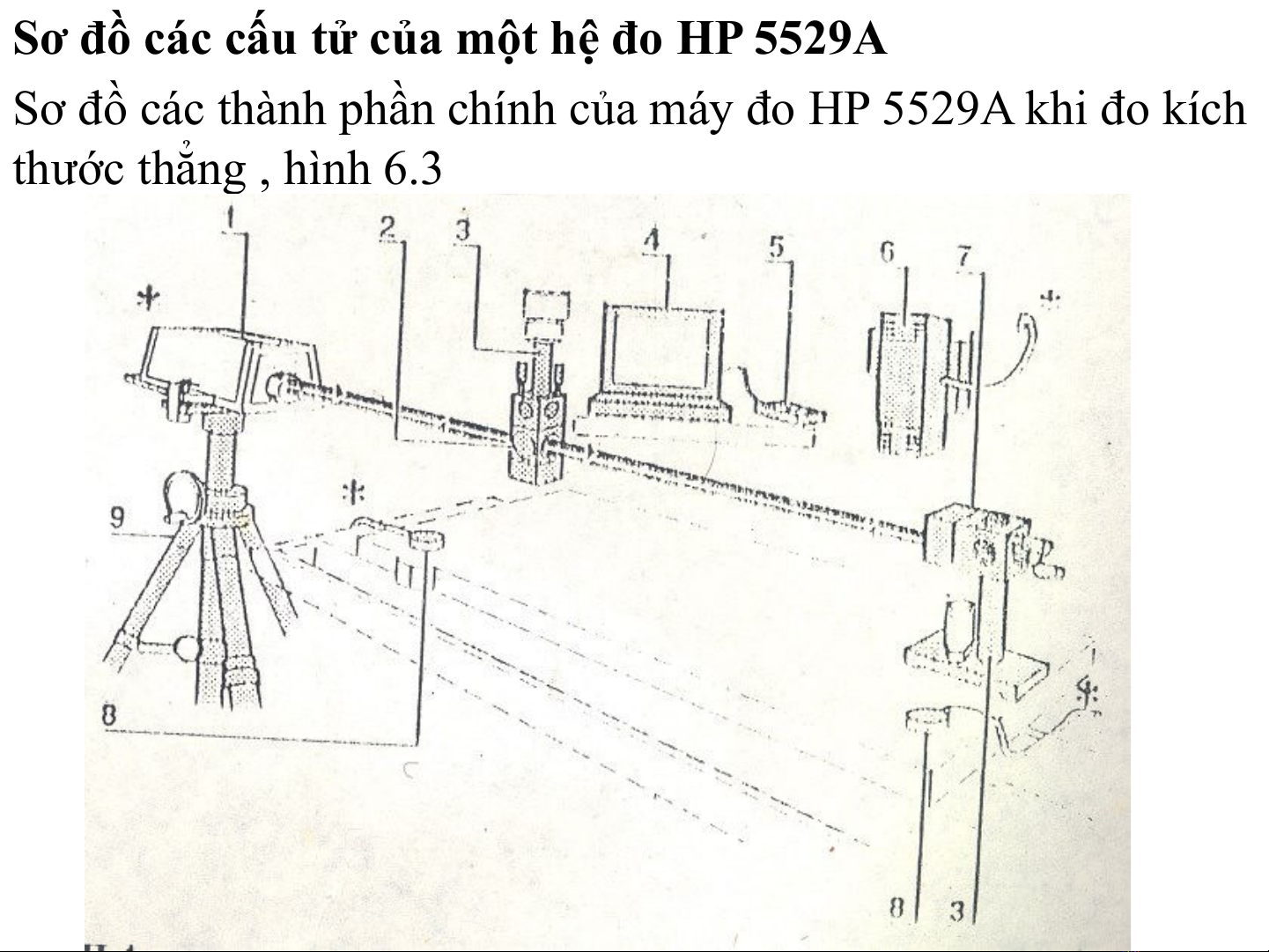

Sơ đồ các cấu tử của một hệ đo HP 5529A
Sơ đồ các thành phần chính của máy đo HP 5529A khi đo kích
thước thẳng , hình 6.3

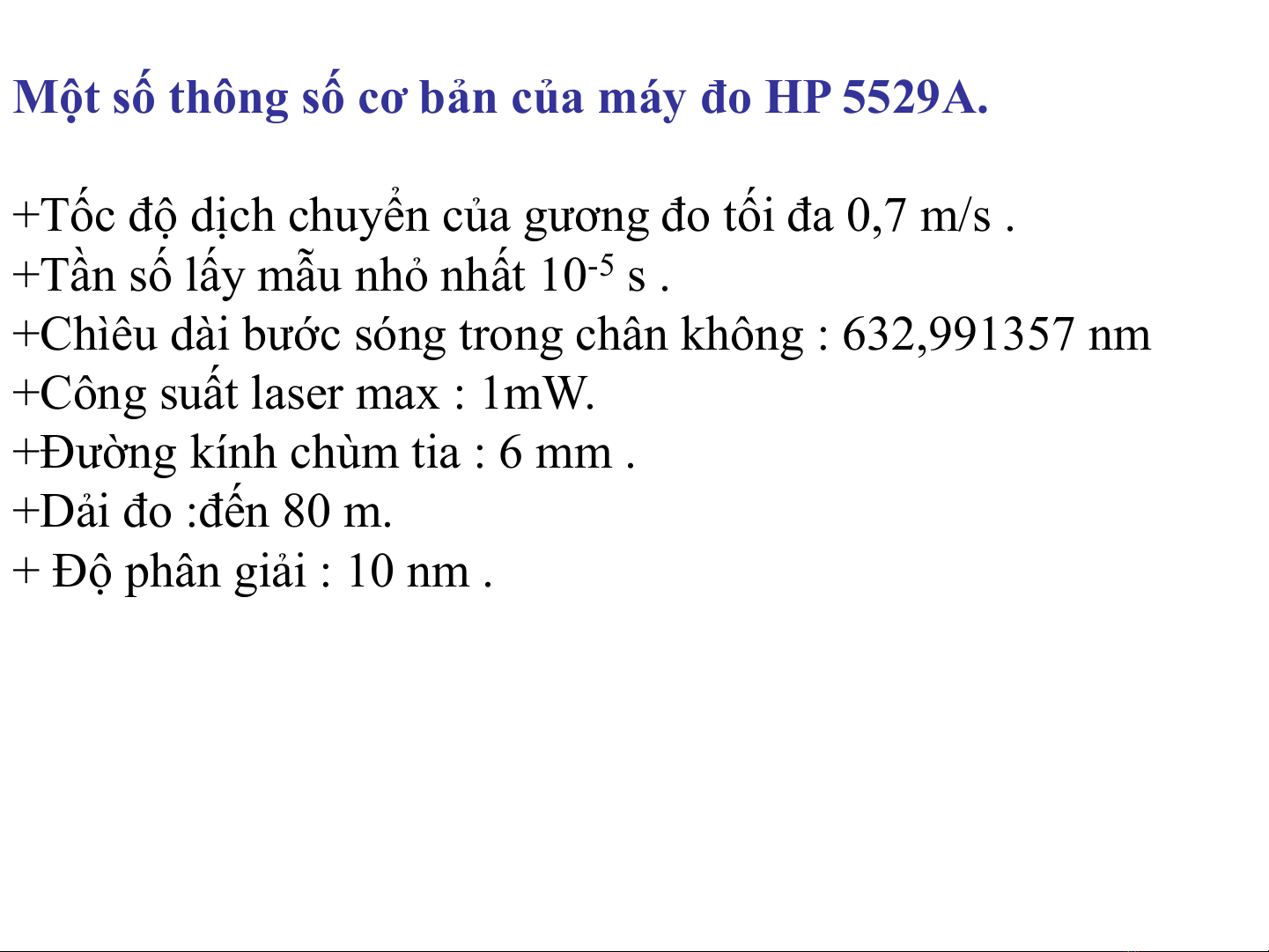

Một số thông số cơ bản của máy đo HP 5529A.
+Tốc độ dịch chuyển của gương đo tối đa 0,7 m/s .
+Tần số lấy mẫu nhỏ nhất 10-5 s .
+Chìêu dài bước sóng trong chân không : 632,991357 nm
+Công suất laser max : 1mW.
+Đường kính chùm tia : 6 mm .
+Dải đo :đến 80 m.
+ Độ phân giải : 10 nm .
