Bài giảng Truyền động vít me - đai ốc trình bày các khái niệm, ưu/nhược điểm về các loại truyền động vít - đai ốc; tính truyền động vít - đai ốc như tính theo độ bền mòn, tính theo độ bền và tính theo điều kiện ổn định. Mời bạn đọc cùng tham khảo.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài giảng Truyền động vít me - đai ốc

1 Chương: TRUYỀN ĐỘNG vít me – đai ốc 1. Khái niệm chung 2. Tính truyền động vít – đai ốc
1. KHÁI NIỆM CHUNG 2 1.1. Các loại truyền động Vít – đai ốc - Truyền động Vít – đai ốc được dùng để biến chuyển động quay thành chuyển động tịnh tiến.
1. KHÁI NIỆM CHUNG 3 - Tùy theo dạng chuyển động của vít và đai ốc có thể chia ra các loại: + Vít vừa quay vừa tịnh tiến, đai ốc cố định với giá + Đai ốc quay, vít tịnh tiến + Vít quay, đai ốc tịnh tiến + Đai ốc vừa quay vừa tịnh tiến, vít cố định - Giữa vận tốc tịnh tiến của vít và số vòng
1. KHÁI NIỆM CHUNG 4 1.2. Ưu, nhược điểm: * Ưu điểm: - Cấu tạo đơn giản, thắng lực lớn, thực hiện được dịch chuyển chậm - Kích thước nhỏ, chịu được lực lớn - Thực hiện được các dịch chuyển chính xác cao * Nhược điểm: - Hiệu suất thấp do ma sát trên ren - Chóng mòn 1.3. Vật liệu: Ngoài yêu cầu về độ bền, vật liệu làm vít cần có độ bền mòn cao và dễ gia công. Vật liệu vít: Các loại thép CT, thép 45, 50, 40X, 40XH …

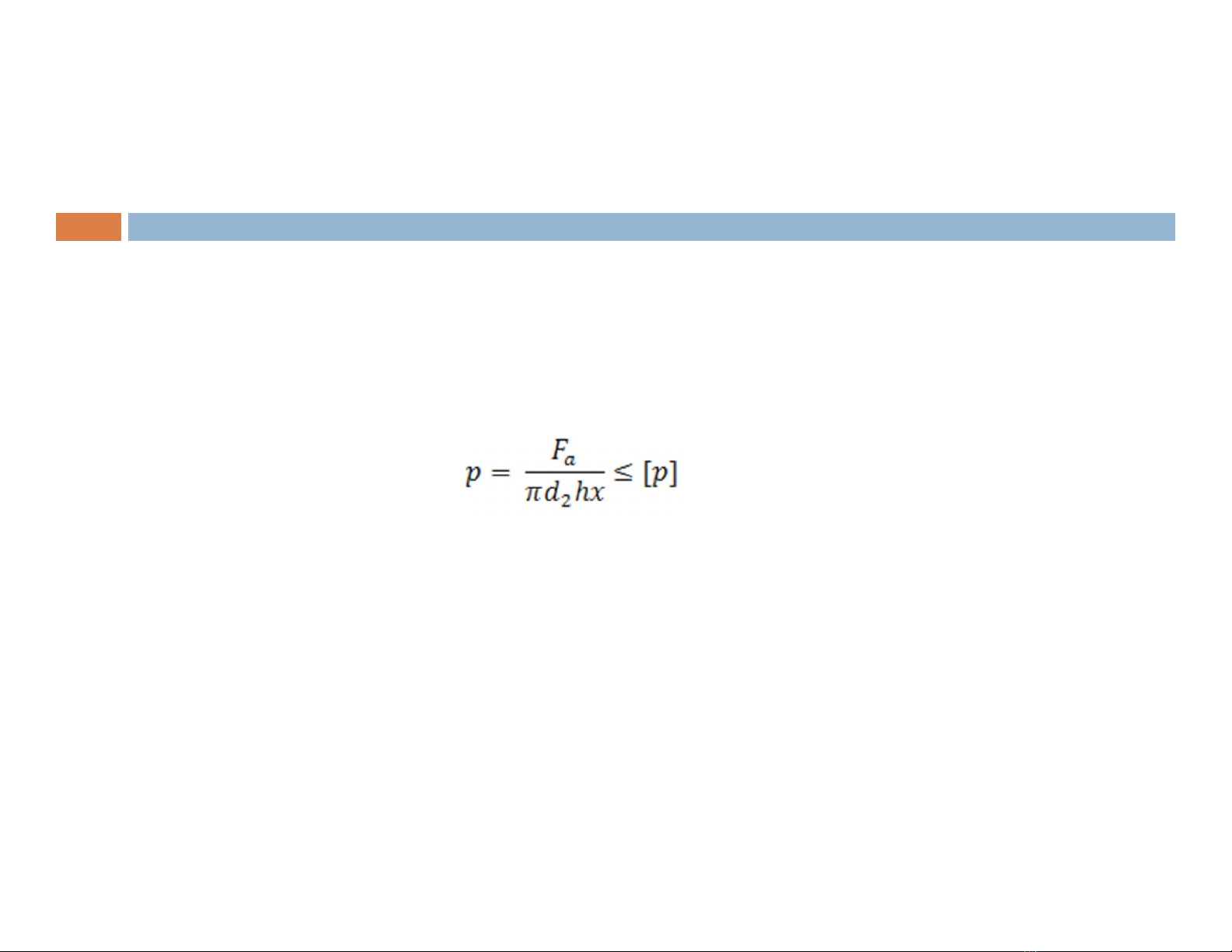

2. TÍNH TRUYỀN ĐỘNG VÍT - ĐAI ỐC 5 2.1. Tính theo độ bền mòn: Phương pháp tính theo độ bền mòn được dùng cho phần lớn các bộ truyền vít - đai ốc để xác định đường kính vít và chiều cao đai ốc. Để giảm mòn, áp suất p trên mặt ren không được vượt quá trị số cho phép [p]: Trong đó: Fa: lực tác dụng dọc trục d2: đường kính trung bình của vít h: chiều cao làm việc của ren x: số vòng ren của đai ốc
2. TÍNH TRUYỀN ĐỘNG VÍT - ĐAI ỐC 6 2.1. Tính theo độ bền: Đối với các vít chị tải lớn cần kiểm tra độ bền vít đồng thời chịu nén (hoặc kéo) và xoắn cho nên phải tính ứng suất tương đương và kiểm nghiệm điều kiện: Trong đó: : ứng suất do lực dọc trục Fa gây nên : ứng suất do mô men xoắn T gây nên
2. TÍNH TRUYỀN ĐỘNG VÍT - ĐAI ỐC 7 2.1. Tính theo điều kiện ổn định: Trường hợp vít bị nén và tương đối dài cần kiểm tra theo điều kiện ổn định (uốn dọc). Để vít không hỏng do uốn dọc, lực F phải thỏa mãn điều kiện ổn định Ơle:
