  1. Mô Phỏng CON RÙA Môn học: CAD/CAM Giáo viên: Tôn Thiện Phương Nhóm: 6.

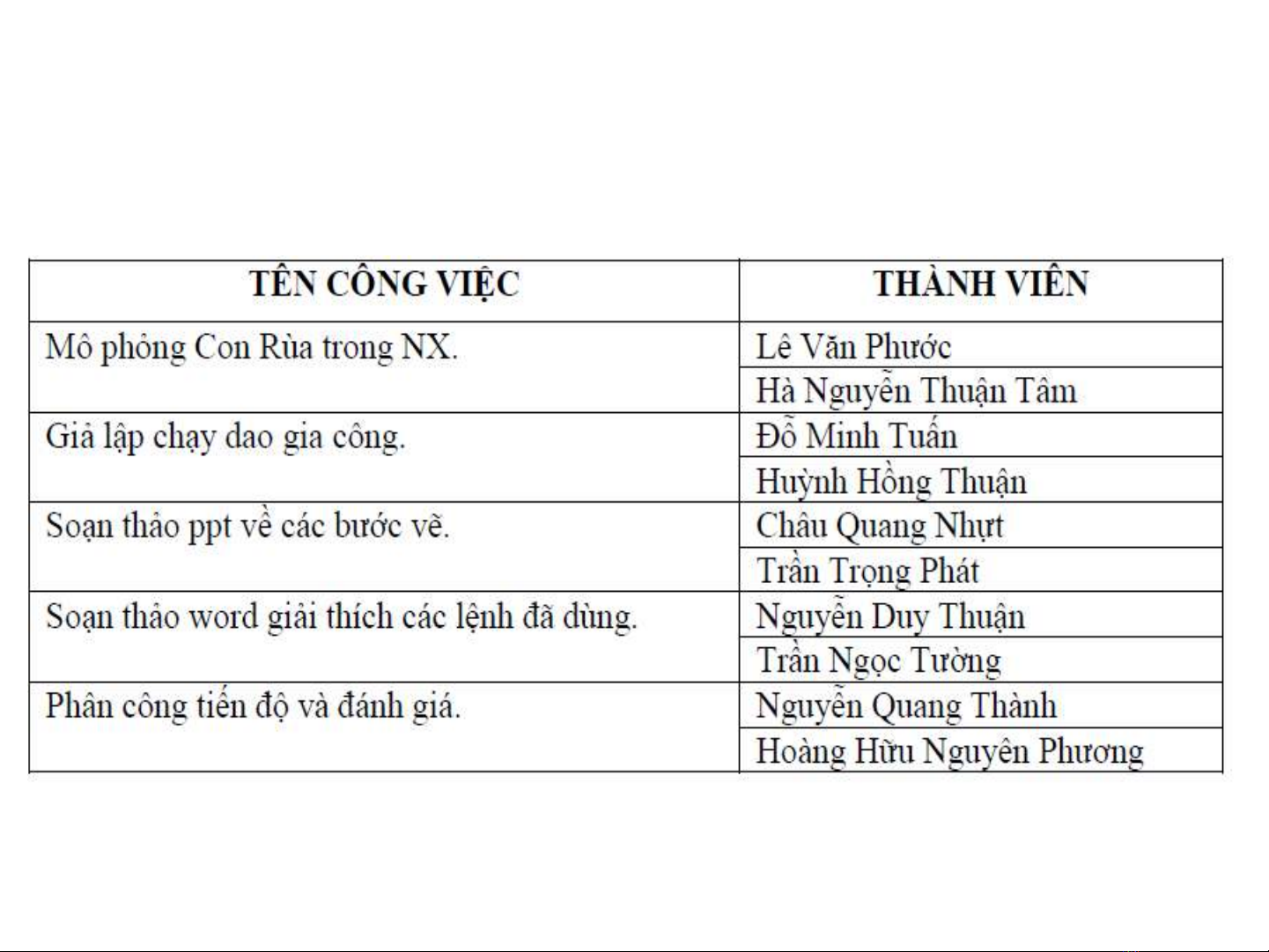

  2. Danh sách thành viên

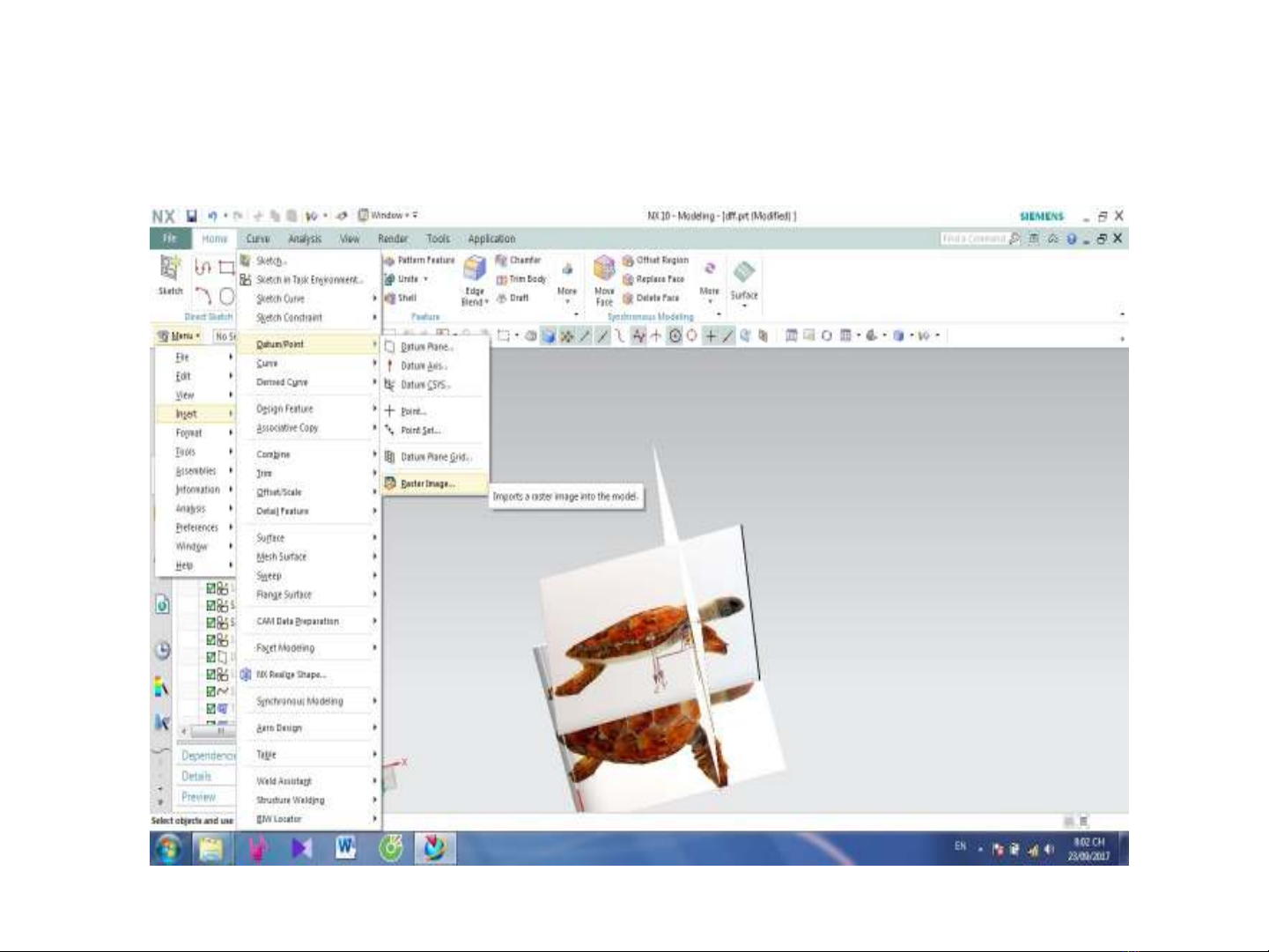

  3. - Bước 1: Chèn hình 2D con rùa lên các mặt phẳng

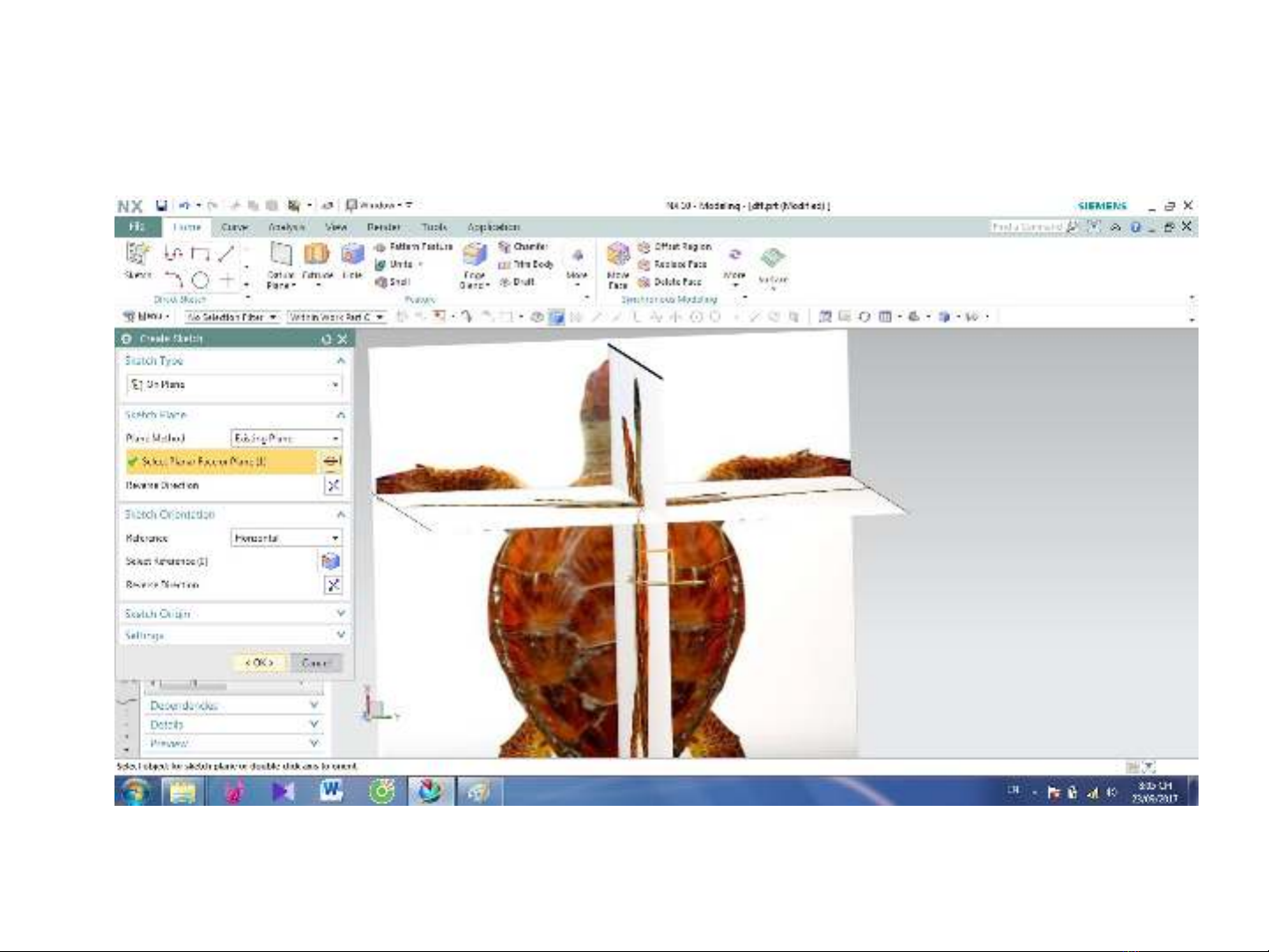

  4. - Bước 2: Tạo sketch trên hình chiếu BẰNG của Con Rùa

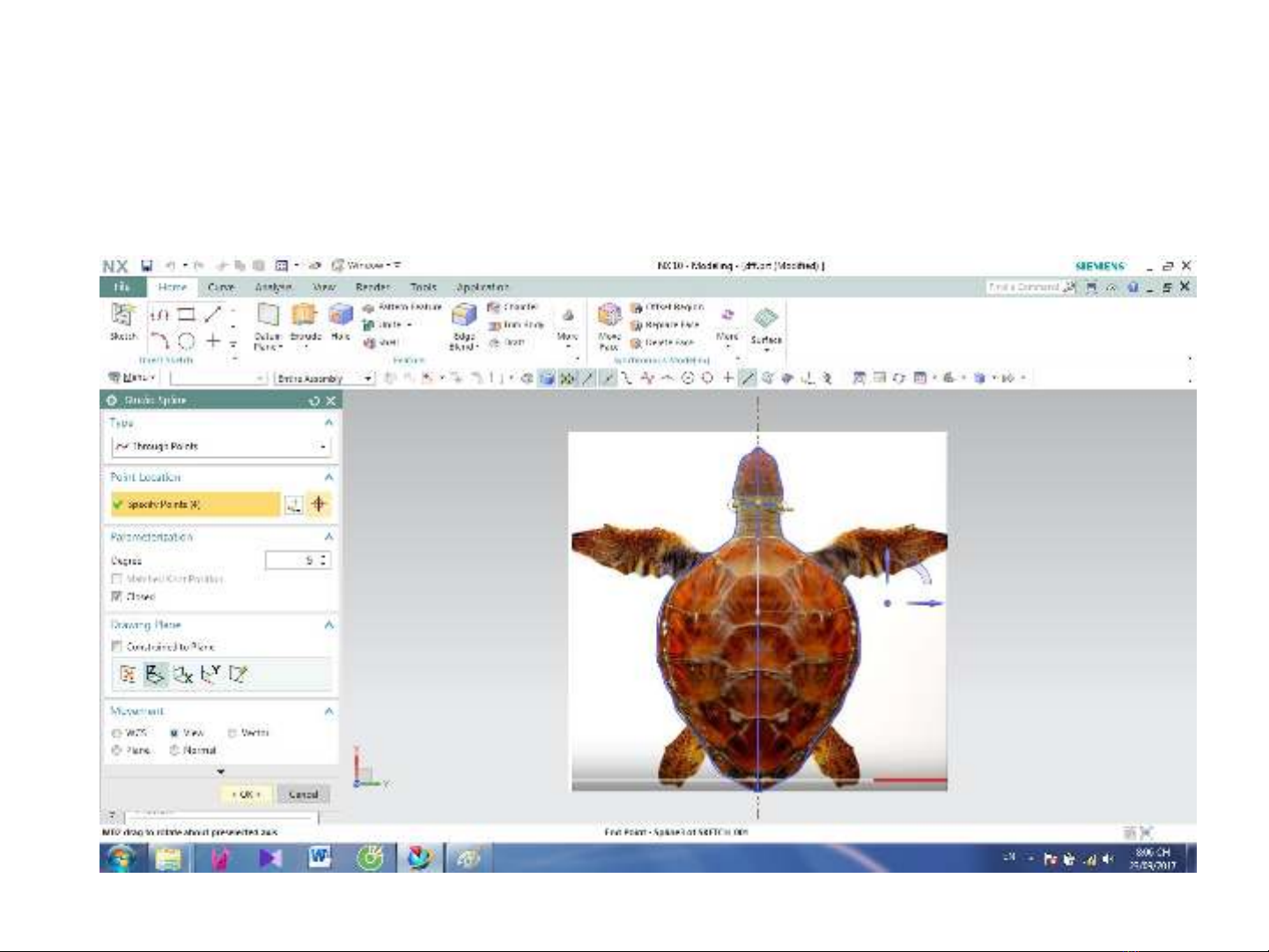

  5. - Bước 3: Dùng lệnh Spline vẽ viền con rùa theo hình chiếu BẰNG
  6. - Bước 4: Dùng spline vẽ đường viền các chân rùa. Lưu ý vẽ đường đỉnh nhô lên trên hình chiếu đứng ( đường giữa của chân rùa )
  7. - Bước 5: Dùng lệnh Mirror Curve để tạo 2 chân còn lại
  8. - Bước 6: Quay sang hình chiếu cạnh ( mặt phẳng XZ). Tương tự bước 2, 3 vẽ đường viền của Con Rùa Lưu ý: Điểm bắt đầu và kết thúc của Spline phải trùng với hình chiếu bằng theo đường tâm.
  9. - Bước 7: Tạo mặt cong kết thúc của các chân
  10. - Bước 8: Tạo Datum Plane, Type Two Lines qua đường giữa chân rùa và trục OZ.
  11. - Bước 9: Trên Datum Plane vừa tạo, tạo Sketch và dùng Spline vẽ đường cong tạo độ dày cho chân rùa
  12. - Bước 10: Dùng Through Curve Mesh tạo mặt cong cho rùa
  13. - Bước 11: Tương tự bước 10, tạo 2 chân rùa.
  14. - Bước 12: Dùng Mirror Feature tạo 2 chân đối xứng
  15. - Bước 13: Hình ảnh mô phỏng Con Rùa.
  16. - Bước 14: Tạo 1 mặt phẳng và Sketch hoa văn.
  17. - Bước 15: Dùng Project Curve hoa văn lên mai rùa
  18. - Bước 16: Dùng lệnh Divide Face để chia mặt mai rùa
  19. - Bước 17: Dùng lệnh Extrude làm nổi hoa văn và hoàn tất
  20. CẢM ƠN CÁC THẦY VÀ CÁC BẠN ĐÃ CHÚ Ý LẮNG NGHE!
