Mục Lục

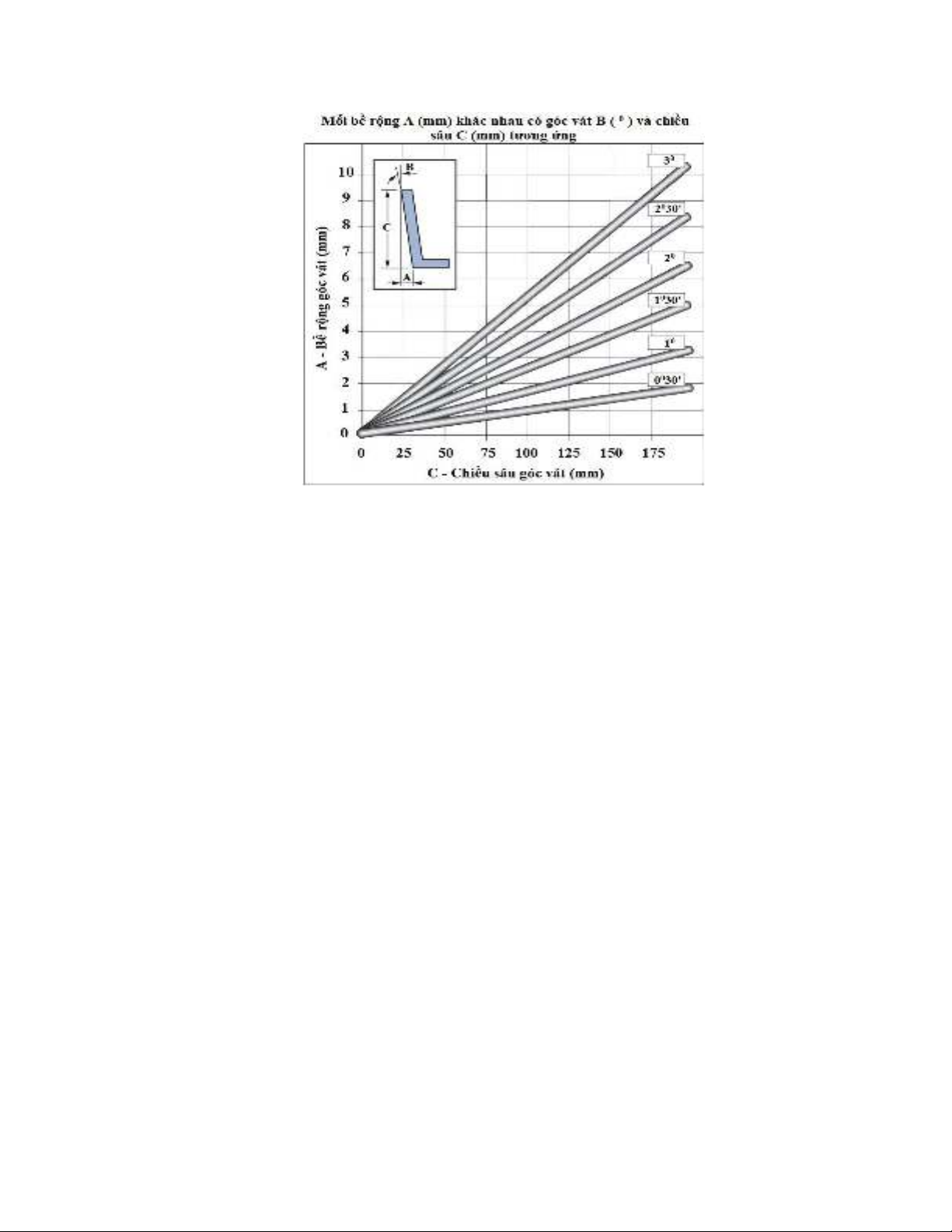

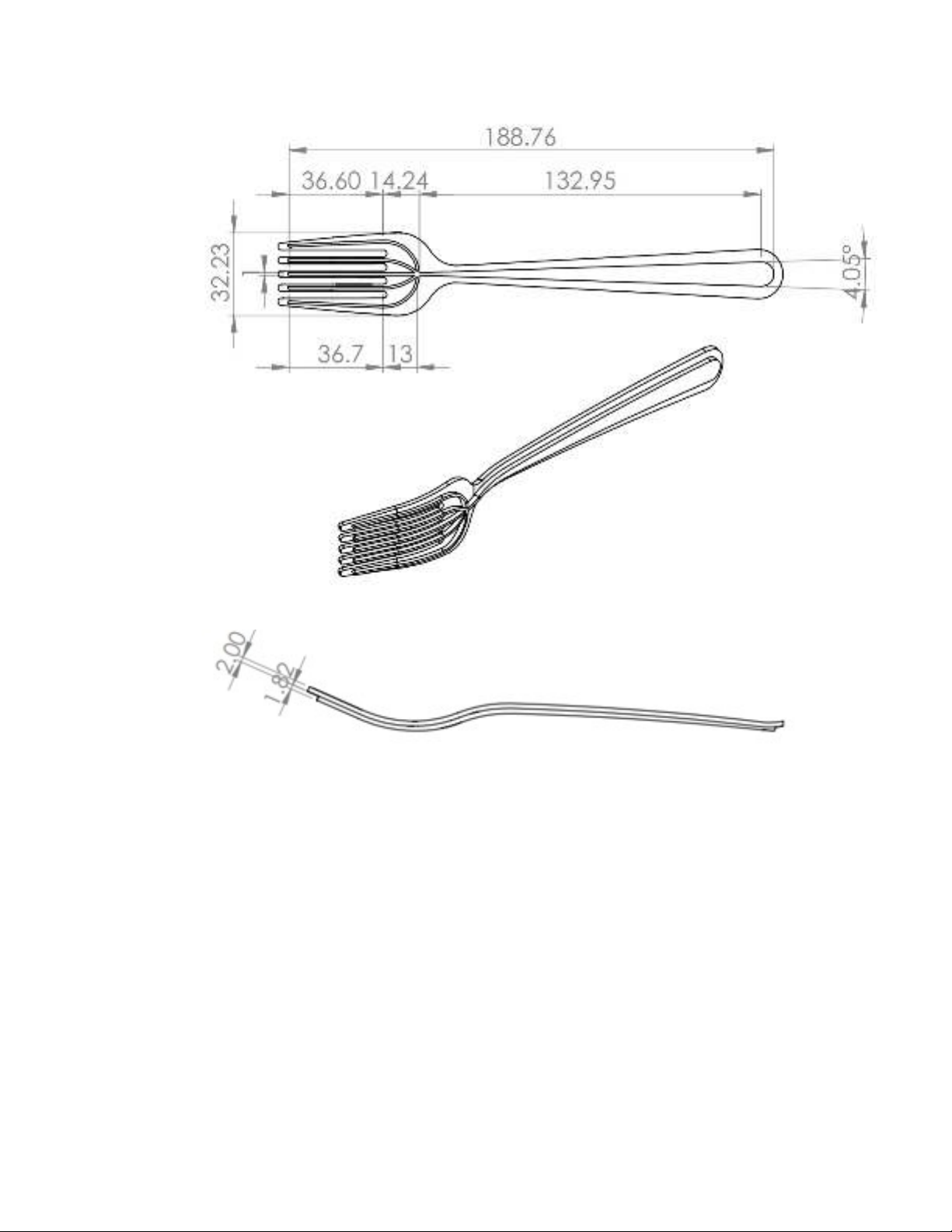

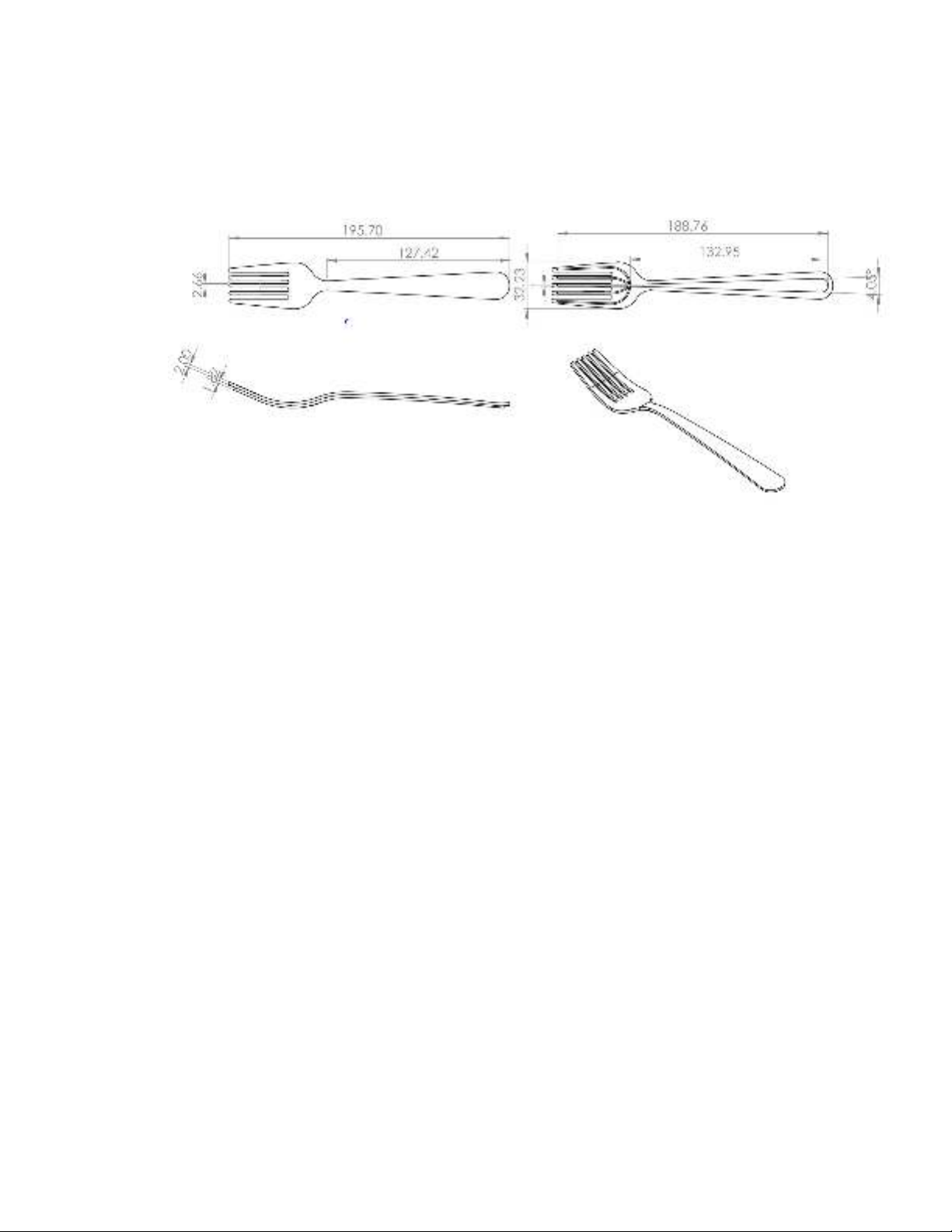

Chương 1: Thiết Kế Sản Phẩm Nĩa Nhựa Dùng 1 Lần 1.1 Giới thiệu sản phẩm 1.1.1 Bản vẽ 1.1.2 Góc thoát khuôn Ở các khuôn có lõi ngắn hay lòng khuôn nông (nhỏ hơn 5 mm) góc côn ít nhất khoảng 0.25° mỗi bên, khi chiều sâu lòng khuôn và lõi tăng từ 1 đến 2 inch (25.4 ÷ 50.8 mm) góc côn nên tăng lên là 2° mỗi bên. Góc côn cần thiết đối với nhựa Polyolefins và Acetals và có kích thước nhỏ góc côn chỉ khoảng 0.5°, nhưng đối với sản phẩm có kích thước lớn, góc côn yêu cầu có thể tới 3°. Với vật liệu cứng hơn như Polystyrene, Acrylic,… ngay cả đối với sản phẩm có kích thước nhỏ, góc côn tối thiểu cũng phải là 1,5°. Cần chú ý rằng góc côn càng nhỏ, yêu cầu lực đẩy càng lớn; 2
 Dựa vào sản phẩm chọn góc thoát khuôn trong khoảng 30 đến 5 1.1.3 Gân tăng cứng Tăng độ cứng cho sản phẩm 3

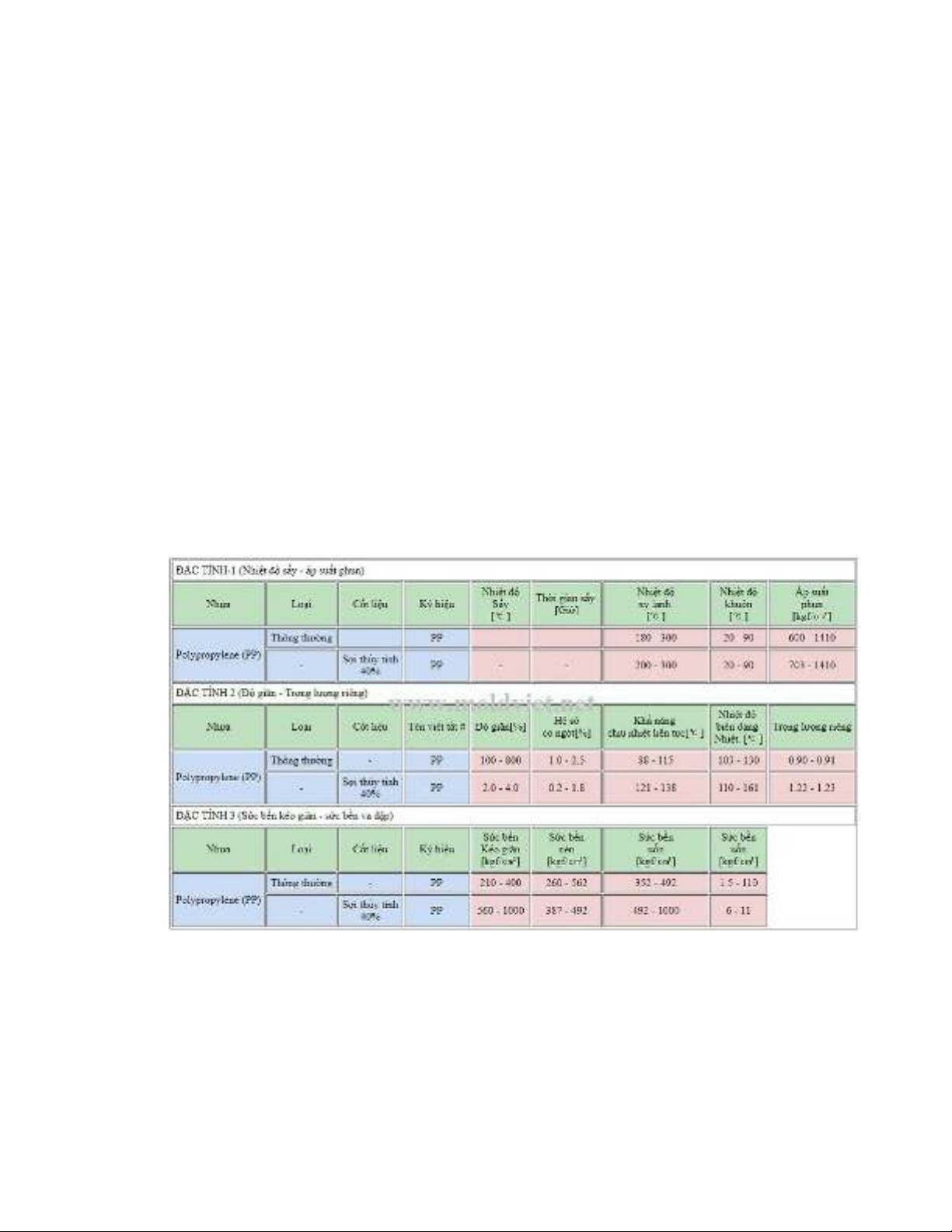

1.2 Chọn vật liệu – Tính chất vật liệu 1.2.1 Chọn vật liệu sản phẩm Nhựa PP Nhựa PP là từ viết tắt của Polypropylen là một loại polymer là sản phẩm của phản ứng trùng hợp Propylen. 1.2.2 Tính chất vật liệu sản phẩm Đặc tính Tính bền cơ học cao (bền xé và bền kéo đứt), khá cứng vững, không mềm dẻo như PE, không bị kéo giãn dài do đó được chế tạo thành sợi. Đặc biệt khả năng bị xé rách dễ dàng khi có một vết cắt hoặc một vết thủng nhỏ. Trong suốt, độ bóng bề mặt cao cho khả năng in ấn cao, nét in rõ. 4
PP không màu không mùi,không vị, không độc. PP cháy sáng với ngọn lửa màu xanh nhạt, có dòng chảy dẻo, có mùi cháy gần giống mùi cao su. Chịu được nhiệt độ cao hơn 100oC. Tuy nhiên nhiệt độ hàn dán mí (thân) bao bì PP (140oC), cao so với PE có thể gây chảy hư hỏng màng ghép cấu trúc bên ngoài, nên thường ít dùng PP làm lớp trong cùng. Có tính chất chống thấm O2, hơi nước, dầu mỡ và các khí khác. Thuộc tính Công thức phân tử: (C3H6)x Tỷ trọng: PP vô định hình: 0.85 g/cm3 PP tinh thể: 0.95 g/cm3 Độ giãn dài: 250 700 % Độ bền kéo: 30 40 N/mm2 Độ dai va đập: 3.28 5.9 kJ/m2 Điểm nóng chảy : ~ 165 °C Độ co rút của vật liệu ( nhựa PP) 1% 3% 1.2.3 Chọn vật liệu khuôn Thép S50C (1050, C50 hay 50) là loại thép cacbon kết cấu, có hàm lượng phần trăm của nguyên tố cacbon khoảng 0.47 – 0.53 % 1.2.4 Tính chất vật liệu khuôn 5
Độ cứng thép: 40 – 50HRC Khả năng chống gỉ cao. Xử lý bình thường hóa. Áp lực tàn dư nhỏ. Đặc tính thép tốt. Chương 2: Thiết Kế Khuôn 2.1 Tách khuôn sản phẩm 2.1.1 Kiểu khuôn Chọn Khuôn 2 tấm Dựa vào tiêu chuẩn Futaba  Chọn khuôn Sseries 6565  Chọn loại Sctype 6
2.1.2 Chọn mặt phân khuôn Chọn mặt phẳng có tiết diện lớn nhất 7
2.1.3 Cách bố trí lòng khuôn Bố trí 13 sản phẩm phân bố theo hình tròn 8
2.1.4 Kênh dẫn nhựa Dựa vào công thức Trong đó: D: đường kính kênh dẫn (mm) W: khối lượng sản phẩm (g) L: chiều dài kênh dẫn (mm) Dựa vào chi tiết ta có 9
Khối lượng sản phẩm: 114.65g Chiều dài: 47.52mm  Kênh dẫn nhựa có kích thước >=8  Ta chọn được kích thước kênh dẫn nhựa 9mm Cuống phun và kênh dẫn nhựa: 10
11
2.1.5 Tách khuôn dương và khuôn âm Dựa vào mặt phẳng phân khuôn, ta có thể tách được khuôn dương và khuôn âm Khuôn dương Chọn theo tiêu chuẩn khuôn Futaba Kích thước khuôn: 650mm x 650mm x 100mm 12
Khuôn âm Chọn theo tiêu chuẩn Futaba Kích thước khuôn: 650mm x 650mm x 180mm 13
14
2.2 Các chi tiết trong khuôn Dựa vào tiêu chuẩn Futaba, Ta chọn được các chi tiết 2.2.1 Bạc cuống phun Dựa vào cuống phun và kênh dẫn dựa. Ta chọn kiểu bạc MSBA, vật liệu SK3 2.2.2 Vòng định vị Chọn kiểu vòng MRLD, vật liệu S45C 15
2.2.3 Tấm kẹp trên Dựa vào kiểu khuôn Sseries 6565, loại khuôn SC. Ta có kích thước tấm kẹp trên: 750mm x 650mm x 40mm 16
17
2.2.4 Tấm kẹp dưới Dựa tiêu chuẩn Futaba, kiểu khuôn Sseries 6565, loại khuôn SC. Ta có kích thước tấm kẹp dưới: 750mm x 650mm x 40mm 18
2.2.5 Tấm lót lói Theo tiêu chuẩn loại khuôn SC. Ta có kích thước tấm lót lói: 400mm x 650mm x 30mm 19
20
