ĐÁP ÁN ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHÓA I
(2007-2010)
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi: DA OTO-LT15
Câu 1: (3 điểm)

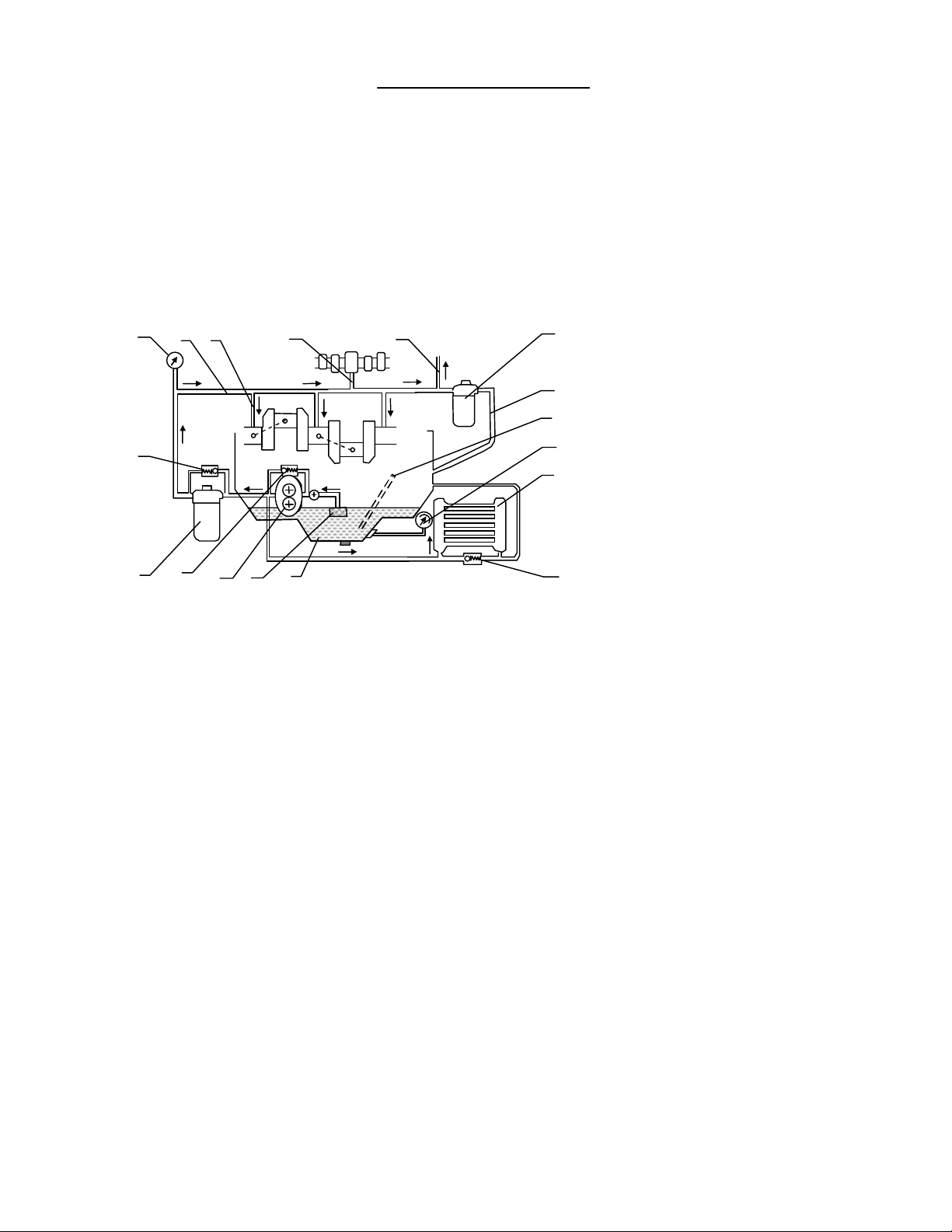

Điền chú thích và trình bày nguyên lý hoạt động của hệ thống bôi trơn (theo hình vẽ).
1. Các te; 2. Lưới lọc sơ;
3. Bơm dầu; 4. Van an toàn
bơm dầu; 5. Bầu lọc thô;
6. Van an toàn;
7. Đồng hồ chỉ áp suất dầu;
8. Đường dầu chính;
9. Đường dầu bôi trơn trục
khuỷu; 10. Đường dầu bôi trục
cam; 11. Đường dầu đi bôi trơn
giàn đòn gánh;
12. Bầu lọc tinh; 13. Đường
dầu về cácte; 14. Que thăm
dầu; 15. Đồng hồ báo nhiệt độ
dầu;16. Két làm mát dầu;
17. Van an toàn.
* Hoạt động
Khi trục khuỷu quay, bơm dầu 3 được dẫn động, hút dầu từ cacte 1 qua phao lọc 2 và
đẩy dầu có áp suất qua bình lọc thô 5 tới đường dầu chính 8 trên thân máy. Từ đường dầu
chính, dầu có áp suất đi vào các lỗ khoan nhánh 9,10 và 11 trên thân máy tới các rãnh dầu
trên bạc để bôi trơn cổ trục khuỷu, cổ trục cam, giàn cần bẩy và supáp. Dầu có áp suất sau
khi bôi trơn các bề mặt ma sát sẽ chảy ra khỏi các bề mặt này rồi tự chảy về cacte hoặc tiếp
tục bôi trơn nhỏ giọt cho các bề mặt khác như đuôi supáp, ống dẫn hướng supáp, mặt cam và
con đội
2
Câu 2: (2 điểm)

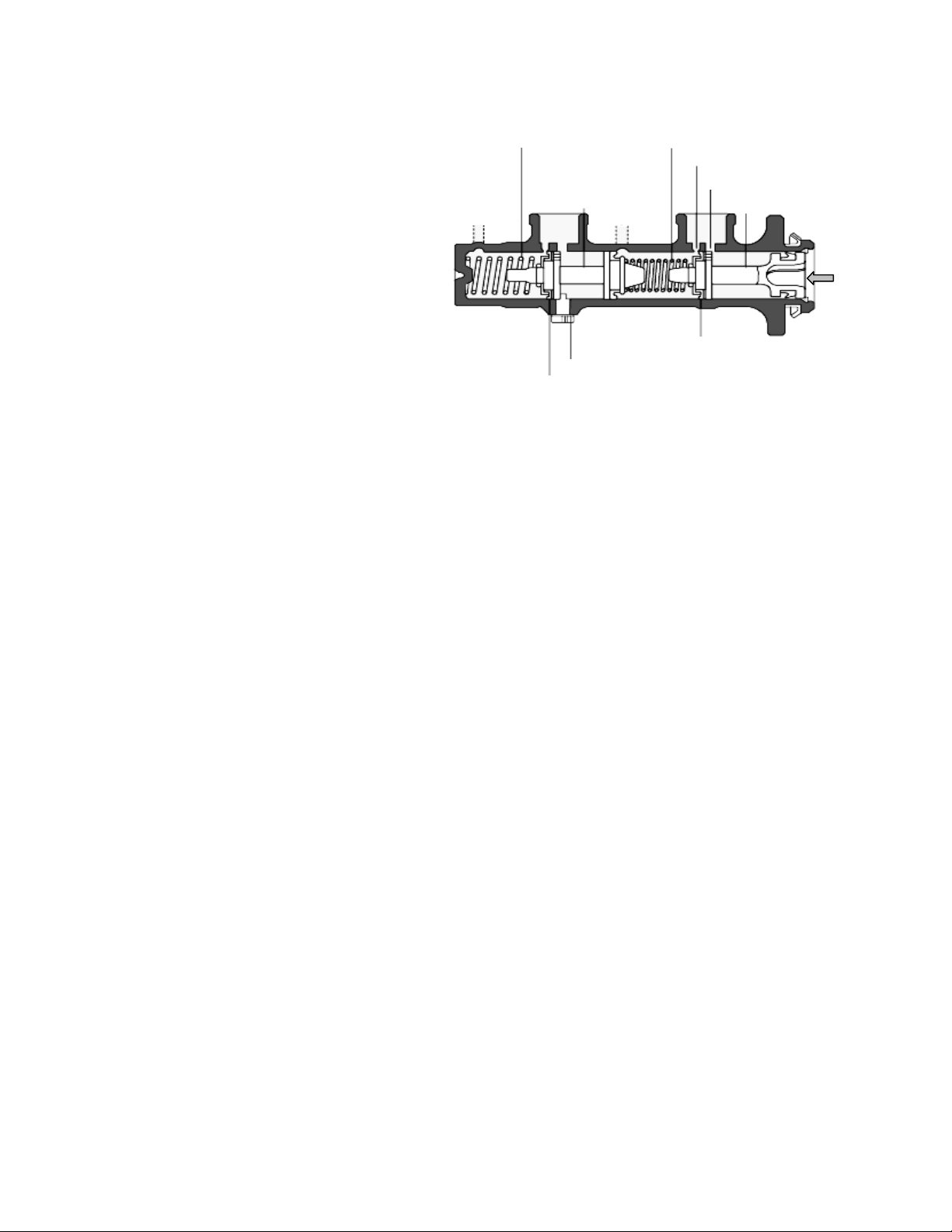

Điền chú thích và trình bày nguyên lý hoạt động của xilanh chính loại kép trên hệ thống
phanh thủy lực (theo hình vẽ).
1. Piston số 1
2. Cửa nạp
3. Cửa bù
4. Lò xo hồi số 1
5. Đường dầu phía bánh sau
6. Piston số 1
7. Lò xo hồi số 2
8. Đường dầu đến phía trước
9. Cúp pen piston số 2
10. Bu lông chặn
11. Cúp pen piston số 1
* Nguyên lý làm việc
+
Khi chưa đạp phanh
:
lò xo đẩy hai piston sang phải, xi lanh thông với bình chứa dầu
bằng cửa nạp và cửa bù, dầu nạp đầy xi lanh.
+ Khi đạp bàn đạp phanh: thông qua cơ cấu truyền động đẩy
piston
1 sang trái, thông qua lò
xo 4 đẩy
piston
2 sang trái, khi hai
piston
qua cửa bù áp suất trong xi lanh tăng lên đẩy dầu
phanh theo cửa 5 và 8 đến các xi lanh phanh bánh.
+ Khi nhả bàn đạp phanh: áp suất dầu và lò xo 4,7 đẩy hai
piston
chở về vị trí ban đầu.
Câu 3: (2 điểm)
Trình bày hiện tượng, nguyên nhân hư hỏng và phương pháp kiểm tra máy phát điện xoay
chiều loại kích thích điện từ trên ôtô.
a. Hiện tượng và nguyên nhân hư hỏng máy phát điện:
* Máy phát quay ở tốc độ định mức, điện áp phát ra nhỏ:
+ Nguyên nhân:
- Cuộn dây rôto và stato bị ngắn mạch
- Chổi than bị bẩn, cháy rỗ làm giảm dòng kích thích.
- Một số đi ốt nắn dòng hỏng
* Máy phát không phát ra điện:
+Nguyên nhân:
- Cuộn dây kích thích, stato bị đứt
- Giắc nối không tiếp xúc
- Cuộn dây kích thích chạm mát.
b. Kiểm tra máy phát sau khi tháo:
* Kiểm tra phần cơ học.
+ Quan sát các hiện tượng hư hỏng thông thường cuộn dây stato, rôto, bộ nắn điện.
+ Chiều cao chổi than chỉ còn 8 mm cần phải thay mới.
+ Vành trượt không bẩn, không sước, độ ô van không quá qui định.
* Kiểm tra các cuộn dây phần stato:

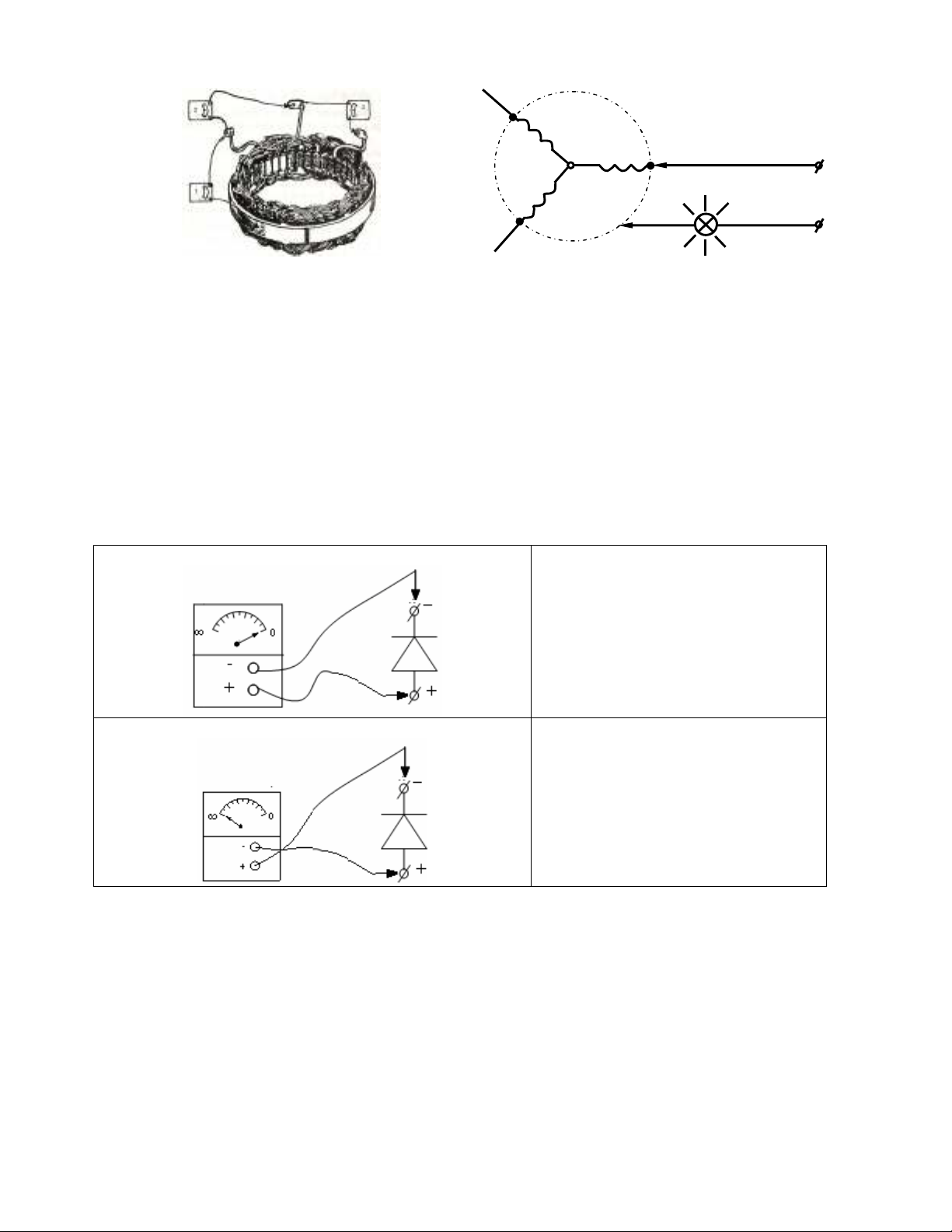

+ Kiểm tra chạm mát các cuộn dây stato: Kiểm tra bằng đồng hồ vạn năng hoặc với nguồn điện
12V có bóng đèn, dùng để kiểm tra chạm mát. Hai đầu nguồn được nối với cực và thân máy phát.
Nếu đèn sáng là chạm mát.
1
2
3
4
5
6
7
8
9
10
11
3
Kiểm tra bằng đồng hồ vạn năng chỉnh về thang đo điện trở ( x1)
Một que đo nối vào 1 cực của cuôn dây (thường là cực chung 0), một que đo vào thân stato, nếu
thông mạch là chạm mát.
+ Kiểm tra đứt dây và ngắn mạch cuộn dây stato bằng cách đo trị số điện trở.
Thang đo điện trở ( x1): Một que đo nối với cực chung “0”, que đo còn lại lần lượt nối với
đầu từng pha A,B,C để đo điện trở từng pha.
Nếu R (đo được) = R (tiêu chuẩn) cuộn dây còn tốt
Nếu R (đo được) < R (tiêu chuẩn) cuộn dây ngắn mạch.
Nếu R (đo dược) = 0 cuộn dây ngắn mạch hoàn toàn (đầu vào chạm đầu ra)
Nếu R (đo được) = ∞ pha đó đứt dây
+ Kiểm tra đi ốt nắn dòng:
+ Kiểm tra điốt tháo rời:
Kiểm tra điốt lần 1
Cực âm đồng hồ nối với cực âm điốt;
Cực dương đồng hồ nối với cực dương
điốt;
Trị số điện trở lớn (thang đo x1 kim
chỉ ∞) tốt
Kiểm tra điốt lần 2
Cực âm đồng hồ nối với cực dương điốt;
Cực dương đồng hồ nối với cực âm điốt;
Trị số điện trở bằng tiêu chuẩn tốt
A
C
B
O
12V
+
-
