Sốhiệu BM1/QT-PĐBCL-RĐTV Trang 1
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸTHUẬTĐỀ THI CUỐI HỌC KỲ I NĂM HỌC 16-17
THÀNH PHỐHỒCHÍ MINH MÔN: CAD/ CAM –CNC
KHOA CƠ KHÍ MÁY Mã môn học: CACC320260_01
BỘMÔN CHẾTẠO MÁY Đề số/ Mã đề: 02. Đề thi có 2 trang
Thời gian: 60 phút.
Được phép sửdụng tài liệu

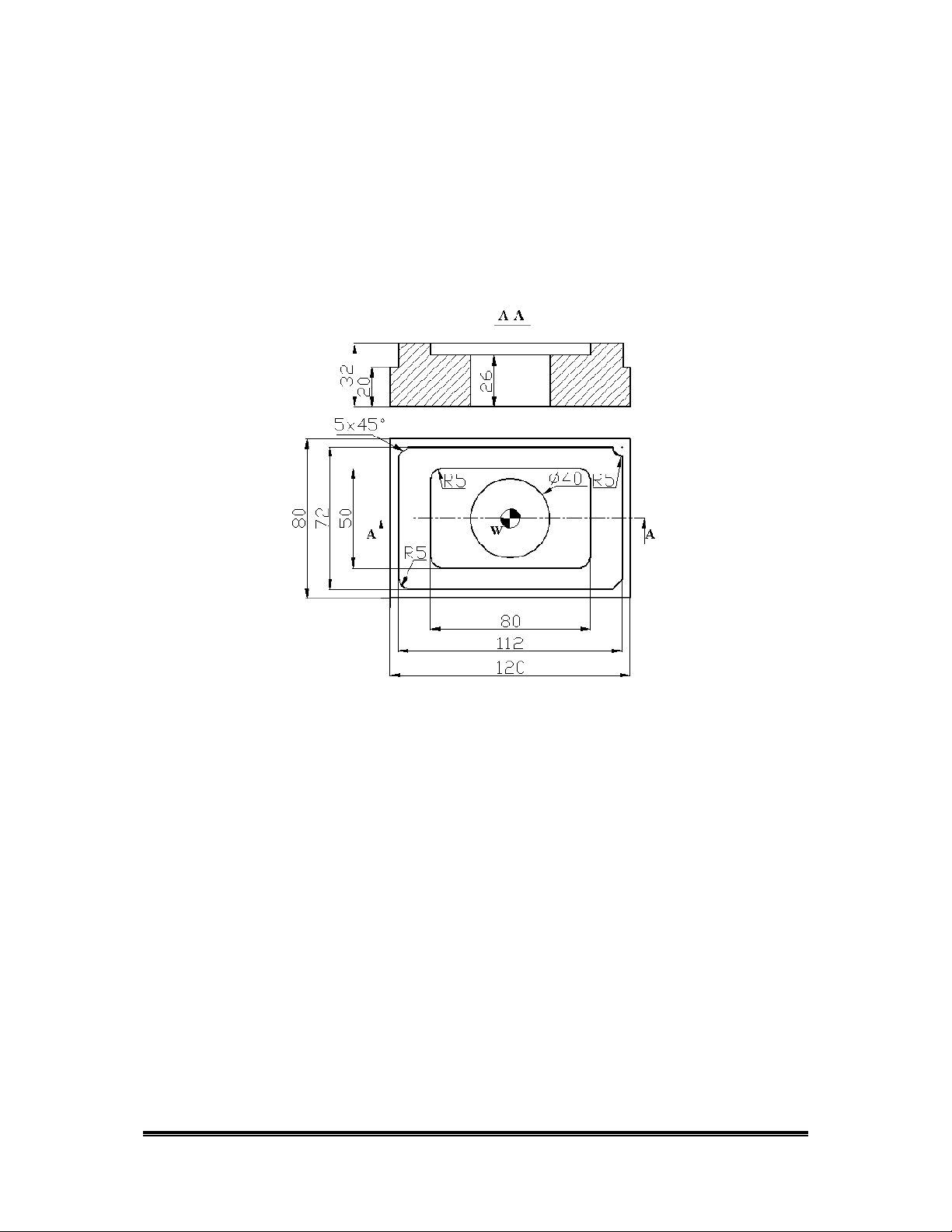

Câu 1: Lập trình gia công trên máy phay CNC chi tiết cho như hình vẽ.(6 điểm)
Yêu cầu:
1: Lập phiếu công nghệ(0.5 đ)
2: Dùng chương trình con phay biên dạng ngoài (2.5 đ)
3: Dùng chương trình con phay hốc hình chữnhật(1.5 đ)
4: Dùng chương trình con phay hốc tròn (1.5 đ)
(Ghi chú câu 1: Chuẩn W theo hình vẽ)
Sốhiệu BM1/QT-PĐBCL-RĐTV Trang 2

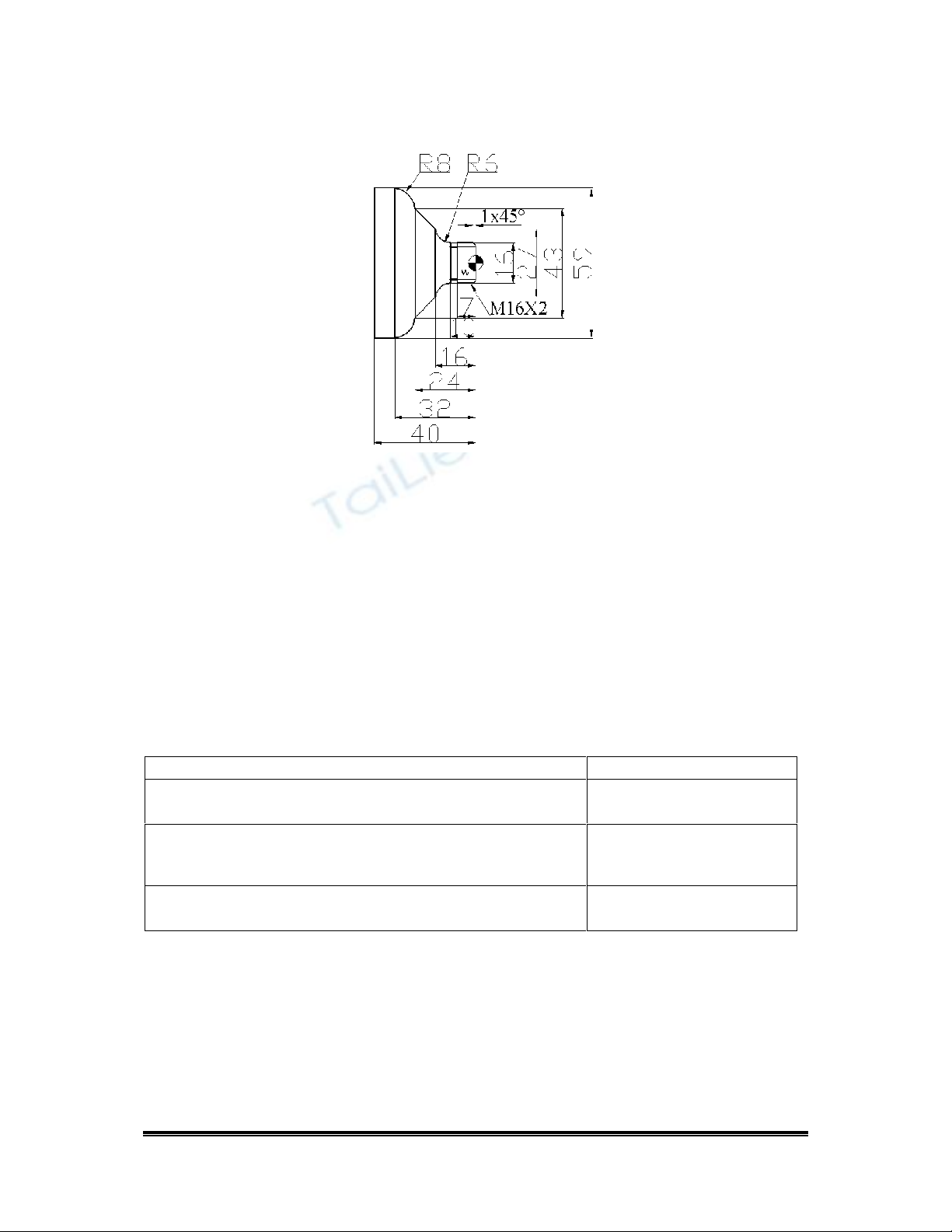

Câu 2: (4 điểm) Lập trình gia công trên máy tiện CNC chi tiết cho như hình vẽ.
Yêu cầu:
1: Lập phiếu công nghệ(0.5 đ)
2: Vạt mặt(0.5 đ)
3: Tiện thô biên dạng (1.5 đ)
4: Tiện tinh biên dạng (0.5 đ)
5: Tiện rãnh (0.5 đ)
6: Tiện ren (0.5 đ)
Ghi chú: Cán bộ coi thi không được giải thích đề thi.
Chuẩn đầu ra của học phần (về kiến thức)
Nội dung kiểm tra
[G1.3] Trình bày được cách xác định phương, chiều
các trục trên máy phay, máy tiện CNC
Câu 1, Câu 2
[G2.2] Trình bày được cấu trúc của một chương trình NC
Giải thích được các tập lệnh G,M cơ bản để lập trình gia công chi
tiết và đọc hiểu được các code lệnh có sẵn
Câu 1, Câu 2
[G4.4] Lập trình gia công được những chi tiết điển hình cuả công
nghệ CNC dựa vào các tập lệnh G,M
Câu 1, Câu 2
Ngày 12 tháng 12 năm 2016
Thông qua bộmôn
(Ký và ghi rõ họtên)
