Viện Kỹ thuật Hóa học
Bộ môn Máy và Thiết bị
Công nghiệp Hóa chất
THI GIỮA HỌC PHẦN
Học phần: Cơ khí ứng dụng
Mã học phần: CH3456
Ngày thi: 28/05/2021
Thời gian: 14:00 AM – 15:50 AM
Giảng viên
Trưởng Bộ môn
ĐỀ THI SỐ: 01
Phương thức làm bài: online
Yêu cầu:
1) Tạo một file word để làm bài có tên theo quy cách: Họ và tên_Mã số sinh viên
Các thông tin cần điền trước khi làm bài vào file word như sau:
Họ và tên:
Mã số sinh viên:
Môn thi:
Câu 1: (2 điểm)
(a) Hợp kim đen là gì? Hợp kim đen được phân loại thành những loại cơ bản nào?
(b) Hãy so sánh tính hàn của thép các bon thông dụng so với tính hàn của thép các bon dụng cụ? Dựa
vào cơ sở nào để có thể đưa ra được các kết luận về tính hàn của hai loại thép này?
(c) Thế nào là nhiệt luyện và hóa nhiệt luyện, mục đích của hai loại hình công nghệ này? Hai loại hình
công nghệ trên chỉ có hiệu quả đối với các loại thép có đặc điểm như thế nào?
Câu 2: (2 điểm)

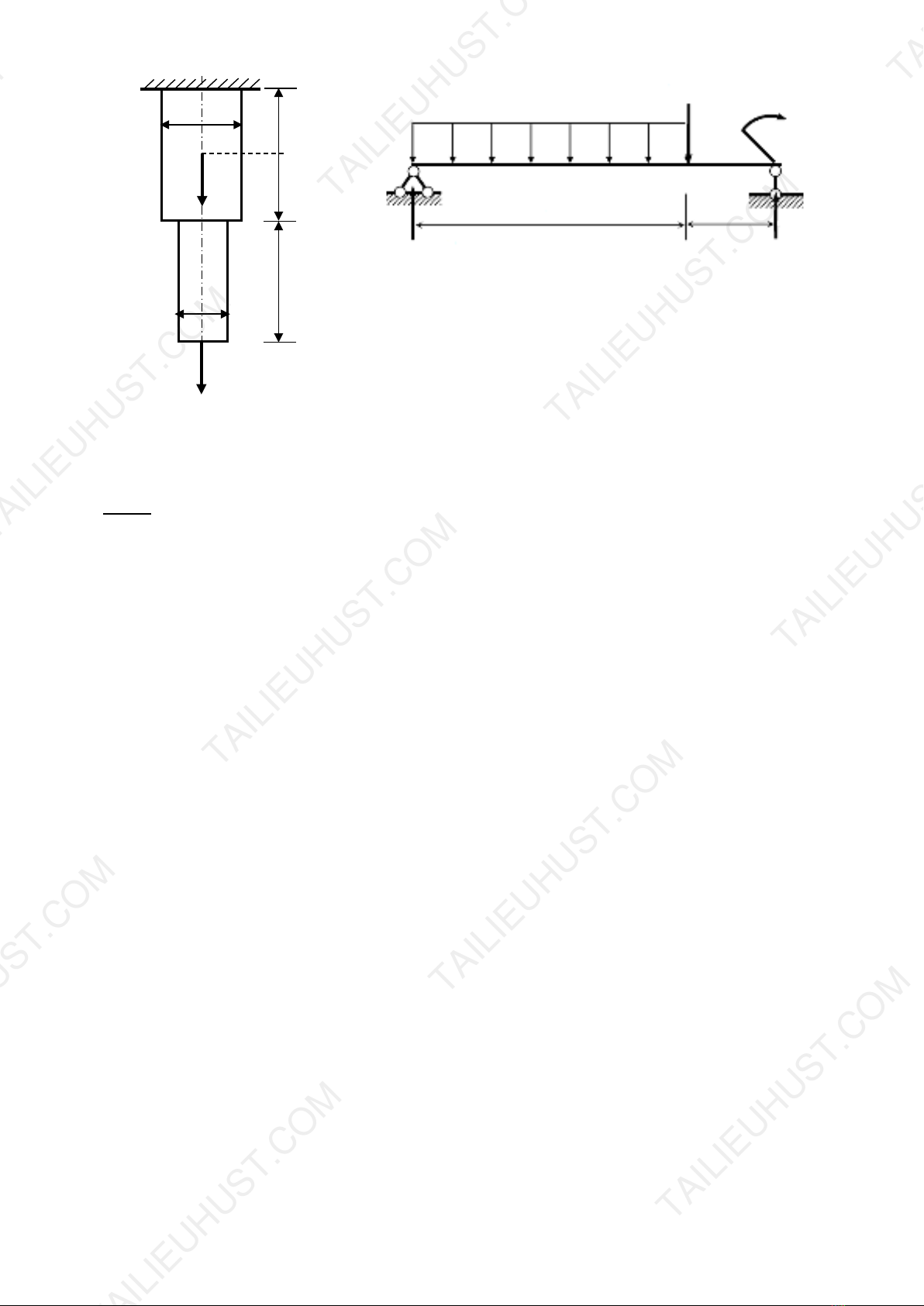

Cho thanh chịu lực có dạng hình trụ đặc với các kích thước khác nhau như Hình 1. Biết các số liệu
sau: L1= 20 cm, L2=25 cm, L3 = 60 cm D1=6cm, D2=4,5 cm, P1=30 kN, P2=85 kN, E=2.105 N/mm2.
(a) Hãy vẽ biểu đồ lực dọc và tính biến dạng dọc trục của thanh?
(b) Trong tính toán thiết kế, yêu cầu độ dãn dài tại từng đoạn của thanh không vượt quá 0,2% chiều
dài ban đầu. Hãy xác định các giá trị của các lực P1 và P2 để đảm bảo điều kiện này?
Câu 3: (3 điểm)
Cho dầm chịu lực như Hình 2. Hãy vẽ biểu đồ nội lực của thanh và xác định vị trí và mà tại đó mô
men uốn sinh ra có giá trị lớn nhất.
Biết q = 10 kN/m; a = 1m; P = 2qa; M0 = 2qa2
TAILIEUHUST.COM
TAILIEUHUST.COM TAILIEUHUST.COM
TAILIEUHUST.COM TAILIEUHUST.COM TAILIEUHUST.COM
TAILIEUHUST.COM TAILIEUHUST.COM TAILIEUHUST.COM TAILIEUHUST.COM
TAILIEUHUST.COM TAILIEUHUST.COM
TAILIEUHUST.COM
Hình 1
Hình 2
Câu 4: (3 điểm)

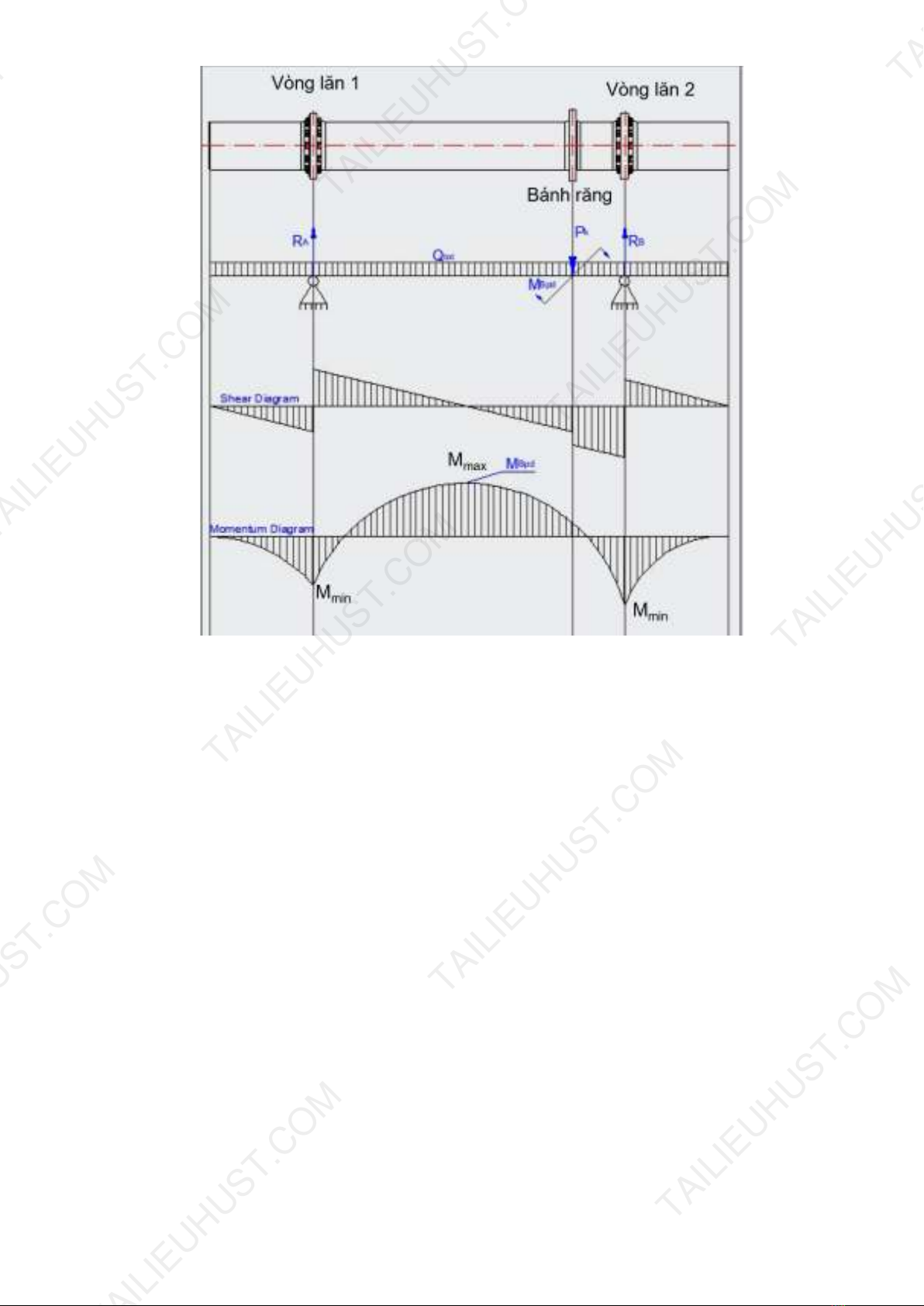

Máy sấy thùng quay khi làm việc sẽ được đỡ trên hai vòng lăn như mô tả trên Hình 3. Để tính toán thiết kế lựa
chọn chiều dày, vật liệu chế tạo và vị trí đỡ của hai vòng lăn, giả thiết vị trí hai vòng lăn là hai gối đỡ của một
dầm nằm ngang. Tải trọng phân bố lên dầm là tải trọng phân bố đều được xác định dựa vào tổng khối lượng
của thiết bị và vật liệu sấy chứa trong thùng sấy. Sơ đồ mô tả hệ dầm được thể hiện trên Hình 3. Chiều dài của
thùng sấy là L = 20 m. Tổng khối lượng của thùng sấy (không kể khối lượng bánh răng) và vật liệu sấy chứa
trong thùng là G = 45525 kg.
(a) Bỏ qua ảnh hưởng về khối lượng của bánh răng và giả thiết khoảng cách từ hai đầu mút của thùng sấy
đến vị trí hai gố đỡ bằng nhau L1 = L2 = 3 m. Hãy vẽ biểu đồ nội lực bao gồm lực cắt và mô men uốn của
của hệ.
(b) Để thùng làm việc ổn định, giá trị tuyệt đối của mô men uốn Mmin và Mmax cần phải bằng nhau (tham
khảo biểu đồ mô men mẫu trên Hình 3). Hãy xác định vị trí hai vòng lăn (hai gối đỡ) để đảm bảo điều
kiện này. Giả thiết khoảng cách từ đầu mút trái của thùng đến vòng lăn 1 bằng khoảng cách từ đầu
mút phải của thùng đến vòng lăn 2 là bằng nhau.
L3
L2
L1
P1
P2
D1
D2
qPM
0
AB
4a a
TAILIEUHUST.COM
TAILIEUHUST.COM TAILIEUHUST.COM
TAILIEUHUST.COM TAILIEUHUST.COM TAILIEUHUST.COM
TAILIEUHUST.COM TAILIEUHUST.COM TAILIEUHUST.COM TAILIEUHUST.COM
TAILIEUHUST.COM TAILIEUHUST.COM
TAILIEUHUST.COM
Hình 3
