SỞ GD&ĐT ĐIỆN BIÊN
TRƯỜNG THPT LƯƠNG THẾ VINH
Đề chính thức
ĐỀ KIỂM TRA HỌC KỲ I
Năm học : 2023- 2024
Môn: Công nghệ 12
Thời gian: 45 phút (không kể thời gian giao đề)
Họ và tên:…………………………………………….Lớp………………………..MÃ 001
I. PHẦN TRẮC NGHIỆM (7,0 điểm)
Câu 1. Đây là ký hiệu của điện trở nào
A. Điện trở cố định B. Điện trở nhiệt C. Biến trở D. Điện trở quang
Câu 2. Tụ nào phải mắc đúng cực trong mạch điện tử
A. Tụ gốm B. Tụ hóa C. Tụ dầu D. Tụ xoay
Câu 3. Đơn vị của cảm kháng là:
A. Oát B. Ôm C. Henri D. Fara
Câu 4. Một biến trở có ghi R: 20K thì có giá trị điện trở nhỏ nhất là bao nhiêu
A. 0 KB. 20 KC. 10 KD. 15 K
Câu 5. Tirixto có mấy lớp tiếp giáp P - N?
A. 2 B. 3 C. 4 D. 5
Câu 6. Điốt tiếp mặt có công dụng
A. Khuếch đại B. Chỉnh lưu C. Tạo xung D. Tách sóng
Câu 7. Dòng điện điều khiển Tranzito loại NPN đi từ :
A. E C B. B E C. E B D. C B
Câu 8. Mạch điện tử là mạch điện mắc phối hợp giữa các ………với các bộ phận nguồn, dây dẫn để thực
hiện nhiệm vụ nào đó trong kĩ thuật
A. Dây dẫn B. Linh kiện điện tử C. Điôt D. Tranzito
Câu 9. Mạch nguồn một chiều thực tế có bao nhiêu khối :
A. 2 B. 3 C. 4 D. 5
Câu 10. Mạch khuếch đại dùng linh kiện nào sau đây để làm lớn tín hiệu.
A. Tranzito B. Điốt C. Điện trở D. Tụ điện
Câu 11. IC khuếch đại thuật toán OA có bao nhiêu đầu vào
A. 1 B. 2 C. 3 D. 4
Câu 12. Tín hiệu đầu ra của mạch tạo xung đa hài có hình dạng:
A. Hình sin B. Hình tam giác. C. Hình chữ nhật D. Hình răng cưa.
Câu 13. Trong mạch khuếch đại đảo dùng IC khuếch đại thuật toán OA tín hiệu vào và tín hiệu ra như
nào với nhau
A. Cùng pha, cùng biên độ B. Cùng pha, biên độ lớn hơn
C. Ngược pha, cùng biên độ D. Ngược pha, biên độ lớn hơn
Câu 14. Để điều chỉnh hệ số khuếch đại trong mạch khuếc đại đảo dùng IC khuếch đại thuật toán OA
người ta phải điều chỉnh thông số nào?
A. Điều chỉnh R1B. Điều chỉnh điện áp
C. Điều chỉnh Rht D. Điều chỉnh R1 hoặc Rht
Câu 15. Mạch điện tử điều khiển theo chức năng là
A. Điều khiển tốc độ B. Điều khiển bằng mạch rời
C. Điều khiển bằng vi mạch D. Điều khiển bằng vi xử lý có lập trình
Câu 16. Mạch nào không phải là mạch điện tử điều khiển
A. Mạch tạo xung B. Tín hiệu giao thông
C. Báo hiệu và bảo vệ điện áp D. Điều khiển bảng điện tử
Câu 17. Chọn phương án sai trong câu sau : Công dụng của mạch điện tử điều khiển
A. Điều khiển các thông số của thiết bị B. Điều khiển các thiết bị dân dụng
C. Điều khiển các trò chơi giải trí D. Điều khiển tín hiệu
Câu 18. Nguyên lí chung của mạch điều khiển tín hiệu dưới dạng sơ đồ khối theo thứ tự nào sau đây?
A. Nhận lệnh, khuếch đại, xử lí, chấp hành B. Chấp hành, nhân lệnh, xử lí, khuếch đại
C. Nhận lệnh, xử lí, khuếch đại, chấp hành D. Xử lí, nhận lệnh, khuếch đại, chấp hành
Câu 19. Mạch điều khiển tín hiệu là mạch điện tử có chức năng thay đổi …... của các ……
A. Tín hiệu - tần số B. Biên độ - tần số C. Trạng thái – tín hiệu D. Đối tượng - tín hiệu
Câu 20. Trong sơ đồ tổng quát của mạch điện tử điều khiển, tín hiệu điều khiển được đưa vào khối nào?
A. Mạch điện tử điều khiển. B. Đối tượng điều khiển
C. Cả mạch điện tử điều khiển và đối tượng điều khiển. D. Mạch vi xử lý
Câu 21. Mạch điều khiển tín hiệu là mạch điện tử có chức năng gì?
A. Thay đổi tín hiệu của tần số. B. Thay đổi biên đổi tần số.
C. Thay đổi trạng thái của tín hiệu. D. Thay đổi đối tượng điều khiển.
Câu 22. Khối khuếch đại trong mạch điều khiển tín hiệu có nhiệm vụ gì?
A. Khuếch đại tín hiệu đến công suất cần thiết. B. Phát lệnh báo hiệu bằng chuông.
C. Nhận tín hiệu điều khiển. D. Gia công tín hiệu.
Câu 23. Mạch bảo vệ quá điện áp có nhiệm vụ gì?
A. Thông báo và cắt điện khi điện áp vượt quá ngưỡng nguy hiểm.
B. Thông báo khi điện áp vượt quá ngưỡng nguy hiểm.
C. Thông báo và cắt điện khi điện áp thấp hơn ngưỡng nguy hiểm.
D. Cắt điện khi điện áp vượt quá ngưỡng nguy hiểm.
Câu 24. Để thay đổi tốc độ động cơ điện xoay chiều một pha ta dùng phương pháp nào sau đây?
A. Thay đổi vị trí stato. B. Thay đổi Roto.
C. Điều khiển dòng điện đưa vào động cơ. D. Điều khiển tần số dòng điện đưa vào động cơ.
Câu 25. Mạch diều khiển tốc độ động cơ một pha bằng triac và điac dùng phương pháp nào để điều chỉnh
tốc độ động cơ?
A. Tăng, giảm thời gian dẫn. B. Tăng, giảm trị số dòng điện.
C.Tăng, giảm trị số điện áp. D. Tăng, giảm tần số nguồn điện.
Câu 26. Khi điều khiển điện áp đặt vào động cơ thì giá trị nào không bị thay đổi?
A. Tần số. B. Điện áp.
C. Cả tần số và điện áp. D. Cả tần số và cường độ dòng điện.
Câu 27. Khi điều khiển động cơ bằng máy biến tần thì phát biểu nào sau đây là đúng?
A. Tần số dòng điện thay đổi, điện áp vẫn giữ nguyên. B. Tần số dòng điện tăng, điện áp tăng lên.
C. Tần số dòng điện thay đổi, điện áp thay đổi. D. Tần số dòng điện giảm, điện áp giảm.
Câu 28. Để thay đổi tốc độ của động cơ ta phải điều khiển linh kiện nào?
A. Điện trờ R.
B. Biến trở VR.
C. Tụ điện C.
D. Tríac.
II. PHẦN TỰ LUẬN (3đ)
Câu. 1 (1 điểm) Trình bày đặc điểm của mạch khuếch đại đại đảo dung IC khuếch đại thuật toán OA.

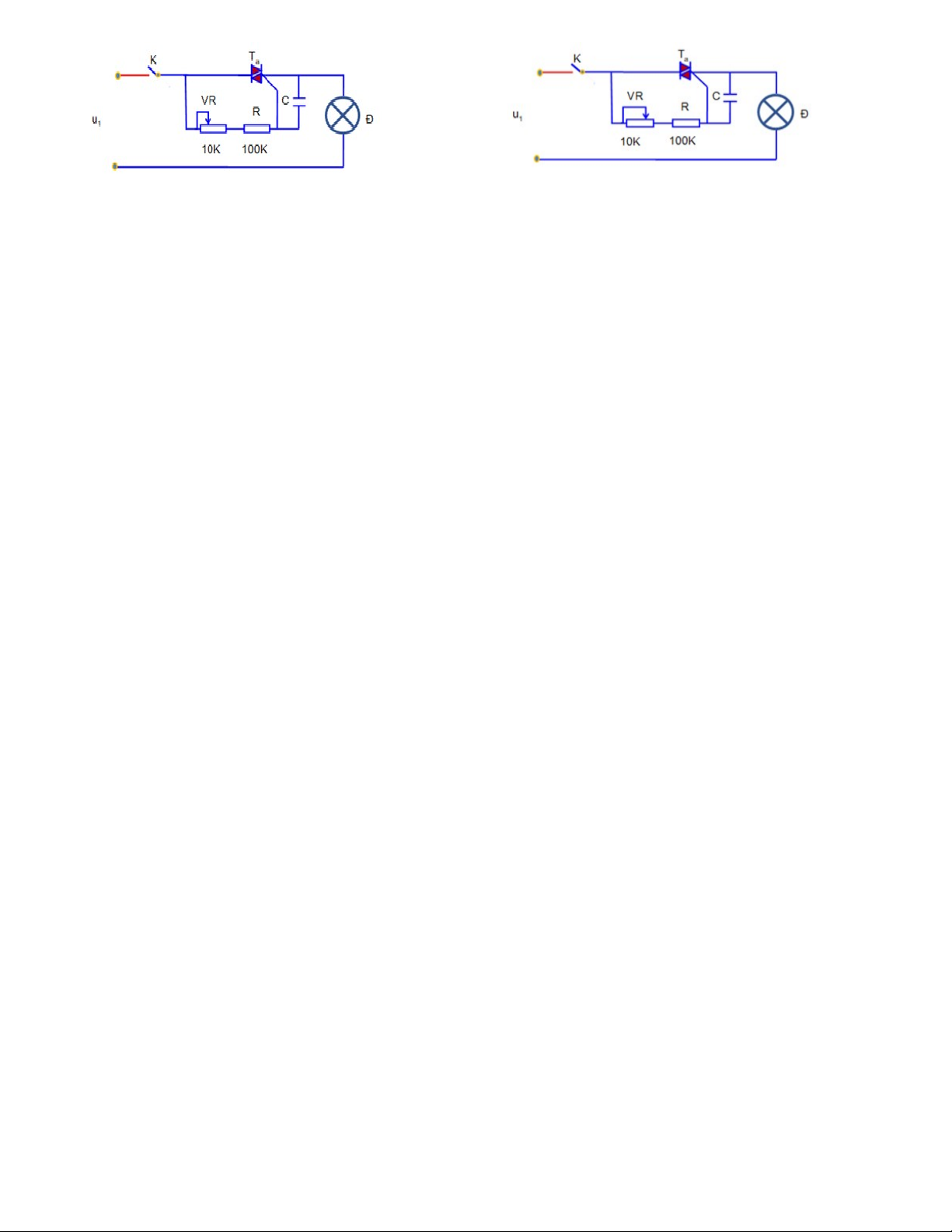

Câu. 2 (2 điểm) Một đèn bàn sử dụng mạch điều khiển điện tử (hình 3) để điều chỉnh độ sáng của bóng
đèn. Khi bật công tắc K và điều chỉnh tại hai trường hợp như hình 3a, hình 3b. Em hãy cho biết trường
hợp nào đèn sáng hơn? Giải thích vì sao?
Hình. 3a Hình. 3b
……………………………………HẾT…………………………………………
BÀI LÀM
I. PHẦN TRẮC NGHIỆM: Chọn đáp án đúng nhất điền vào câu tương ứng.
Câu 1 2 3 4 5 6 7 8 9 10 11 12 13 14
Đáp án
Câu 15 16 17 18 19 20 21 22 23 24 25 26 27 28
Đáp án
II. PHẦN TỰ LUẬN:
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
SỞ GD&ĐT ĐIỆN BIÊN ĐỀ KIỂM TRA HỌC KÌ I
TRƯỜNG THPT LƯƠNG THẾ VINH
Đề chính thức
Năm học : 2023- 2024
Môn: Công nghệ 12
Thời gian: 45 phút (không kể thời gian giao đề)
Họ và tên:…………………………………………….Lớp………………………..MÃ 002
I. PHẦN TRẮC NGHIỆM (7,0 điểm)
Câu 1. Đây là ký hiệu của điện trở nào
A. Điện trở cố định B. Điện trở nhiệt C. Biến trở D. Điện trở quang
Câu 2. Tụ nào phải mắc đúng cực trong mạch điện tử
A. Tụ gốm B. Tụ hóa C. Tụ dầu D. Tụ xoay
Câu 3. Đơn vị của cảm kháng là:
A. Oát B. Ôm C. Henri D. Fara
Câu 4. Một biến trở có ghi R: 20K thì có giá trị điện trở nhỏ nhất là bao nhiêu
A. 0 KB. 20 KC. 10 KD. 15 K
Câu 5. Tirixto có mấy lớp tiếp giáp P - N?
A. 2 B. 3 C. 4 D. 5
Câu 6. IC khuếch đại thuật toán OA có bao nhiêu đầu vào
A. 1 B. 2 C. 3 D. 4
Câu 7. Tín hiệu đầu ra của mạch tạo xung đa hài có hình dạng:
A. Hình sin B. Hình tam giác. C. Hình chữ nhật D. Hình răng cưa.
Câu 8. Trong mạch khuếch đại đảo dùng IC khuếch đại thuật toán OA tín hiệu vào và tín hiệu ra như nào
với nhau
A. Cùng pha, cùng biên độ B. Cùng pha, biên độ lớn hơn
C. Ngược pha, cùng biên độ D. Ngược pha, biên độ lớn hơn
Câu 9. Để điều chỉnh hệ số khuếch đại trong mạch khuếc đại đảo dùng IC khuếch đại thuật toán OA
người ta phải điều chỉnh thông số nào?
A. Điều chỉnh R1B. Điều chỉnh điện áp
C. Điều chỉnh Rht D. Điều chỉnh R1 hoặc Rht
Câu 10. Mạch điện tử điều khiển theo chức năng là
A. Điều khiển tốc độ B. Điều khiển bằng mạch rời
C. Điều khiển bằng vi mạch D. Điều khiển bằng vi xử lý có lập trình
Câu 11. Điốt tiếp mặt có công dụng
A. Khuếch đại B. Chỉnh lưu C. Tạo xung D. Tách sóng
Câu 12. Dòng điện điều khiển Tranzito loại NPN đi từ :
A. E C B. B E C. E B D. C B
Câu 13. Mạch điện tử là mạch điện mắc phối hợp giữa các ………với các bộ phận nguồn, dây dẫn để
thực hiện nhiệm vụ nào đó trong kĩ thuật
A. Dây dẫn B. Linh kiện điện tử C. Điôt D. Tranzito
Câu 14. Mạch nguồn một chiều thực tế có bao nhiêu khối :
A. 2 B. 3 C. 4 D. 5
Câu 15. Mạch khuếch đại dùng linh kiện nào sau đây để làm lớn tín hiệu.
A. Điện trở B. Điốt C. Tranzito D. Tụ điện
Câu 16. Mạch nào không phải là mạch điện tử điều khiển
A. Mạch tạo xung B. Tín hiệu giao thông
C. Báo hiệu và bảo vệ điện áp D. Điều khiển bảng điện tử
