ĐỀ MINH HOẠ TỐT NGHIỆP THPT
MÔN CÔNG NGHỆ - CÔNG NGHIỆP
PHẦN I: Câu hỏi trắc nghiệm nhiều phương án lựa chọn. Thí sinh trả lời từ câu 1 đến câu 24.
Mỗi câu hỏi thí sinh chỉ chọn 1 phường án.
Câu 1. Kể tên một số ngành nghề thuộc lĩnh vực kỹ thuật điện ?
A. Thiết kế, sản xuất, chế tạo, vận hành và bảo dưỡng thiết bị điện.
B. Thiết kế, sản xuất, mua bán và sửa chữa điện lưới.
C. Mua bán, trao đổi, xây dựng các công trình.
D. Đào tạo nhân viên, xây dựng hệ thống bán lẻ.
Câu 2. Trong giờ thực hành, giáo viên yêu cầu học sinh nối các bóng đèn thành tải hình sao hay tam giác.
Bạn Nam cho rằng việc nối hình sao hay hình tam giác của tải phụ thuộc vào
A. Điện áp của nguồn và tải . B. Điện áp của nguồn .
C. Điện áp của tải . D. Cách nối của nguồn .
Câu 3. Nhà của bạn An vừa mới lắp tấm pin năng năng lượng mặt trời. Theo em đây là ứng dụng của
A. phát triển lưới điện thông minh
B. phát triển hệ thống sử dụng năng lượng điện
C. phát triển điện năng từ nguồn năng lượng tái tạo
D. phát triển thiết bị điện thông minh
Câu 4. Mạng điện sản xuất qui mô nhỏ có công suất tiêu thụ
A. từ vài trăm kW trở lên
B. từ vài chục kW trở xuống
C. từ vài chục kW đến vài trăm kW
D. từ vài kW đến vài chục Kw
Câu 5. Vai trò của lưới điện trong hệ thống điện quốc gia là gì?
A. Truyền tải điện năng từ các nhà máy điện đến các tải tiêu thụ.
B. điều phối, phân bổ công suất của hệ thống điện theo nhu cầu của tải
C. Nhận điện năng từ nhà máy điện, chuyển đổi điện áp ra phù hợp với tải
D. Biến điện năng thành các dạng năng lượng khác nhau phục vụ cho sản xuất và đời sống
D. tạo ra điện từ việc chuyển đổi các dạng năng lượng khác nhau thành năng lượng điện.
Câu 6. Thiết bị nào dùng để đo lượng điện năng tiêu thụ trong hệ thống điện?
A. Công tơ điện
B. Aptomat.
C. Công tắc điện.
D. Đồng hồ vạn năng.
Câu 7. Trong các đồ bảo hộ sau đây trang bị nào không có khả năng bảo hộ điện ?
2
A. Găng tay cách điện.
B. Ủng cách điện.
C. Kính bảo hộ.
D. Thảm cao su.
Câu 8. Tiết kiệm điện năng
A. là giảm tổn thất điện trong truyền tải, phân phối và giảm mức tiêu thụ điện năng.
B. là tăng tổn thất điện trong truyền tải, phân phối và tăng mức tiêu thụ điện năng.
C. là giảm mức tiêu thụ điện năng.
D. là giảm tổn thất điện năng trong truyền tải.
Câu 9. Kĩ thuật điện là lĩnh vực kĩ thuật được ứng dụng trong
A. sản xuất, truyền tải điện năng.
B. sản xuất, truyền tải,phân phối điện năng.
C. sản xuất, truyền tải,phân phối, sử dụng điện năng.
D. sản xuất, cung cấp, phân phối, sử dụng điện năng
Câu 10. Kết nối và kiểm tra hoạt động của thiết bị điện tử riêng lẻ thành một sản phm hoàn chỉnh là công
việc thuộc lĩnh vực kỹ thuật điện tử nào?
A. Lắp đặt thiết bị điện tử
B. Sản xuất, chế tạo thiết bị điện tử
C. Vận hành thiết bị điện tử
D. Bảo dưỡng và sửa chữa
Câu 11. Trong các linh kiện điện tử sau, linh kiện nào không cho dòng điện một chiều đi qua?
A. Điện trở (R) B. Cuộn cảm (L) C. Tụ điện (C) D. Điện trở, cuộn cảm
Câu 12. Điốt tiếp mặt là linh kiện bán dẫn dùng để
A. tách sóng, trộn tần.
B. nắn dòng điện 1 chiều thành dòng điện xoay chiều.
C. nắn dòng điện xoay chiều thành dòng điện 1 chiều.
D. ổn định điện áp một chiều
Câu 13.Khi quan sát mạng điện trong sinh hoạt, bạn Nga thường thấy người ta sử dụng cách nối nguồn hnh
sao có dây trung tnh (4 dây). Vây theo em tại sao người ta thường sử dụng cách nối này?
A. Tạo ra điện áp dây và điện áp trung tnh
B. Tạo ra điện áp pha và điện áp trung tnh
C. Tạo ra điện áp dây và điện áp pha bằng nhau
D. Tạo ra 2 trị số điện áp khác nhau, điện áp dây và điện áp pha
Câu 14. Vì sao khi truyền tải điện năng đi xa phải nâng điện áp lên?
A. Truyền tải điện nhanh hơn.
B. Giảm hao ph điện năng trong quá trnh truyền tải hơn.
C. Truyền tải điện an toàn hơn.
D. Truyền tải điện đi xa hơn
3
Câu 15. Một số phương thức sản xuất điện năng hiện nay gây ô nhiễm và tác động xấu môi trường. Theo em
phương thức nào sau đây t ảnh hưởng đến môi trường nhất?
A. Điện mặt trời.
B. Nhiệt điện.
C. Điện hạt nhân.
D. Điện gió.
Câu 16. Trạm biến áp hạ áp gồm các cấp điện áp nào?
A. 110/22kV. B. 22/110kV.
C. 22/220kV. D. 0,4/22kV.
Câu 17. Hệ thống điện gia đnh em được lấy điện từ mạng điện nào sau đây?
A. Hạ áp B. Cao áp C. Trung áp D. Siêu cao áp
Câu 18. Thông số kĩ thuật của một cầu dao có ghi 20A – 600V nghĩa là
A. dòng điện, điện áp tối đa mà cầu dao có thể chịu được trong điều kiện làm việc bnh thường.
B. dòng điện, điện áp tối thiểu mà cầu dao có thể chịu được trong điều kiện làm việc bnh thường.
C. dòng điện, điện áp trung bình mà cầu dao có thể chịu được.
D. dòng điện, điện áp định mức mà cầu dao có thể chịu được trong điều kiện làm việc bnh thường.
Câu 19. Tụ điện có thông số 15 uF/400V. Ý nghĩa của thông số này là
A. giá trị điện dung của tụ điện là 15uF, điện áp định mức là 450V.
B. giá trị của tụ điện là 15F, điện áp là 450V.
C. giá trị của tụ điện là 15F, điện áp là 450V.
D. tụ điện có giá trị 15uF, điện áp là 450V
Câu 20. Dựa vào mạch logic, em hãy xác định các cổng của nó?
A. OR, NOT, NOR.
B. NOT, NOR, AND.
C. NOT, NOR, NAND.
D. OR, NOT, NOR, NAND.
Câu 21. Tải điện ba pha đối xứng nối hnh tam giác có điện áp trên tải điện là 380V, dòng điện chạy qua tải
điện là 5A. Điện áp dây có giá trị là
A. 220V B. 380V C. 380√2V D. 657V
Câu 22. Một gia đnh sử dụng nồi cơm điện có công suất tiêu thụ 600 W, điện áp 220 V, cos=1, cho J = 5
(A/mm2). Chọn tiết diện dây dẫn cho nồi cơm điện trên ?
A. 0.54(mm2) B. 2.72(mm2)
4
C. 5.4(mm2) D.0.45(mm2)
Câu 23. Hnh bên dưới là sơ đồ mạch khuyếch đại đảo
Biết R1=40Ω ; R2= 400Ω, hãy xác định hệ số khuếch đại của mạch.
A. 80 B. 0,2 C. 10 D. 24
Câu 24. Từ phương trnh logic C = 𝐴 𝐵 + AB
A. mạch sử dụng hai cổng NOT, hai cổng AND và một cổng OR.
B. mạch sử dụng hai cổng NOR, hai cổng AND và một cổng OR.
C. mạch sử dụng hai cổng NOT, hai cổng NAND và một cổng OR.
D. mạch sử dụng hai cổng NOR, một cổng AND và hai cổng OR
PHẦN II: Câu trắc nghiệm đúng sai. Thí sinh trả lời từ câu 1 đến câu 4, Trong mỗi ý a), b), c), d) ở
mỗi câu, thí sinh chọn đúng hoặc sai.
Câu 1. Trong giờ thực hành, học sinh vẽ mạch điện xoay chiều ba pha dưới đây và có nhận xét như sau:
a) Nếu điện áp giữa hai dây pha bằng 380 V, để bóng đèn sợi đốt 220 V- 75 W hoạt động bnh thường th
phải mắc đèn vào một dây pha và một dây trung tnh. (Đ)
b) Nguồn nối hnh sao tải nối hnh sao có dây trung tnh. (Đ)
c) Điện áp dây Ud là điện áp giữa hai dây pha; điện áp pha Up là điện áp giữa một dây pha và một dây trung
hòa. (Đ)
d) Nếu ZA
ZB
ZC , th tải đối xứng. (S)
Câu 2. Trong mạng điện sinh hoạt, để sử dụng điện an toàn và tiết kiệm điện cần:
a) Cường độ dòng điện 30mA sẽ gây nguy hiểm tính mạng con người.(Đ)
b) Vỏ máy giặt, cần nối đất. (Đ)
c) Trong hệ thống chiếu sáng cần dùng cảm biến.(Đ)
5
d) Đèn sợi đốt tiết kiệm điện hơn đèn Led.(S)
Câu 3. Trong các thiết bị hiện đại quanh ta như các thiết bị chống trộm, camera giám sát hành trinh, thiết bị
phun xăng điện tử, máy đo huyết áp điện tử …có thể thực hiện chức năng của nó là nhờ vi mạch điều khiển.
Vi mạch điều khiển có đặc điểm
a) là mạch tích hợp có thể lập trnh để thực hiện chức năng tnh toán và điều khiển cho một mục đch cụ thể.
(Đ)
b) bên trong một thiết bị chỉ có thể sử dụng một vi điều khiển (S)
c) sử dụng trong các thiết bị điều khiển từ xa có sử dụng bo mạch lập trnh điều khiển (Đ)
d) cho phép triển khai các giải pháp linh hoạt hơn thông qua lập trình. (Đ)

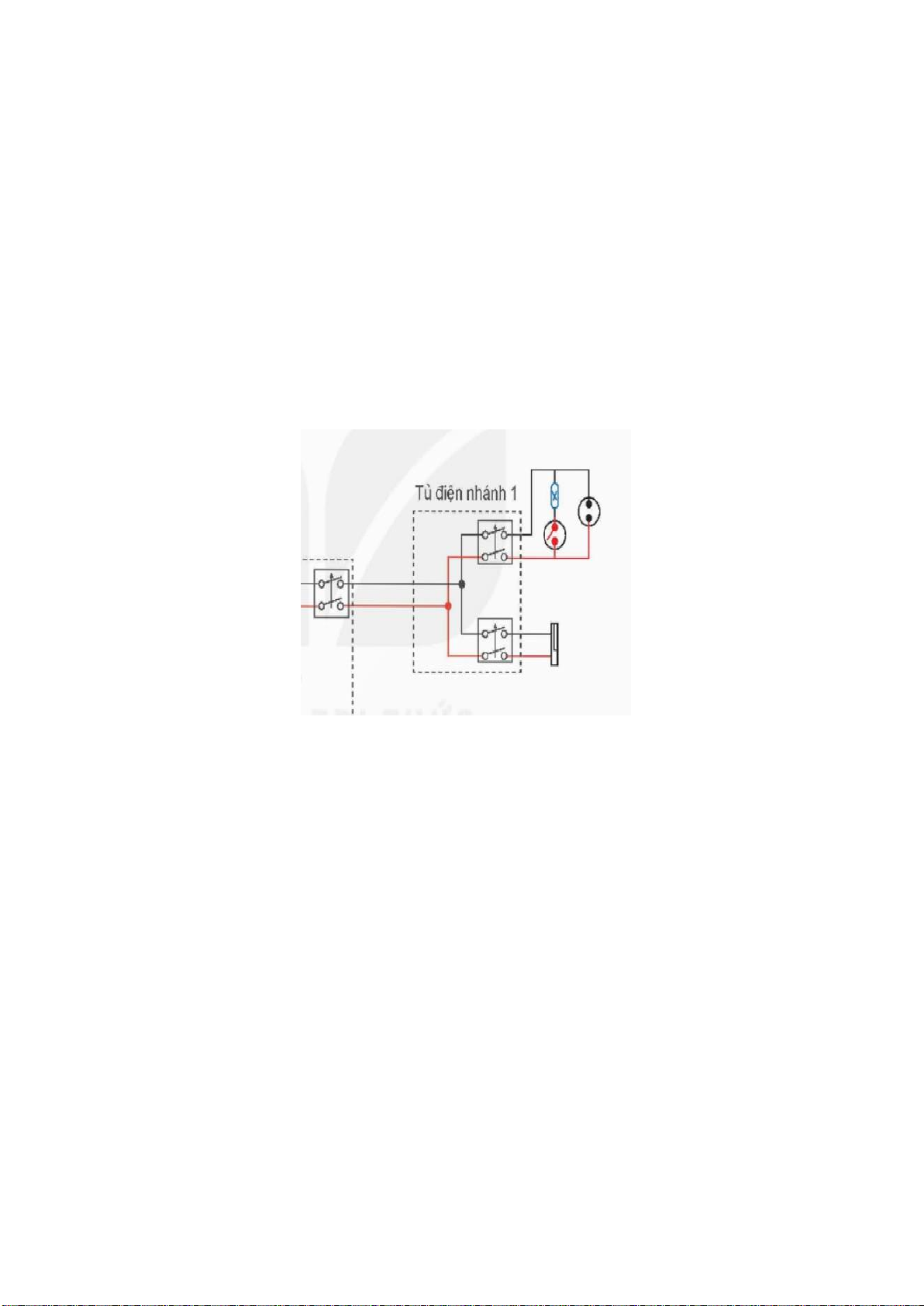

Câu 4. Hnh vẽ dưới đây là sơ đồ nguyên l hệ thống điện gia đnh có một phòng ngủ, gồm 3 thiết bị bảo vệ,
1 điều hòa, 1 công tắc điều khiển 1 bóng đèn, 1 ổ cắm sử dụng nguồn điện có điện áp 220V, tần số 50Hz. Sau
đây là một số nhận định về cấu tạo, nguyên l hoạt động và việc kiểm tra mạch điện
a) Mạch điện sử dụng các thiết bị bảo vệ là aptomat (Đ)
b) Bóng đèn và ổ cắm trong mạch điện được mắc nối tiếp với nhau (S)
c) Khi xảy ra sự cố ngắn mạch trên điều hòa th aptomat (3) tự động cắt điện, các thiết bị điện còn lại
trong mạch vẫn hoạt động bnh thường (Đ)
d) Nếu điều hòa có công suất 1200W, bóng đèn có công suất là 50W th thiết bị bảo vệ số 1 cần có dòng
điện định mức 15A (S)
…………….HẾT…………..
