  1. Nội dung chính CHỨC NĂNG HỆ THỐNG NHIÊN LIỆU CẤU TRÚC HỆ THỐNG NHIÊN LIỆU CÁC BỘ PHẬN HỆ THỐNG NHIÊN LIỆU PH TH NHIÊN LI PHƯƠNG PHÁP ĐIỀU KHIỂN KIM PHUN PHƯƠNG PHÁP ĐIỀU KHIỂN BƠM NHIÊN LIỆU
  2. CH CHỨC NĂNG HỆ THỐNG NHIÊN LIỆU TH NHIÊN LI Cung cấp nhiên liệu đến động cơ. Loại bỏ bụi bẩn, Điều chỉnh áp lực nhiên liệu.
  3. CẤU TRÚC HỆ THỐNG NHIÊN LIỆU TRÚC TH NHIÊN LI

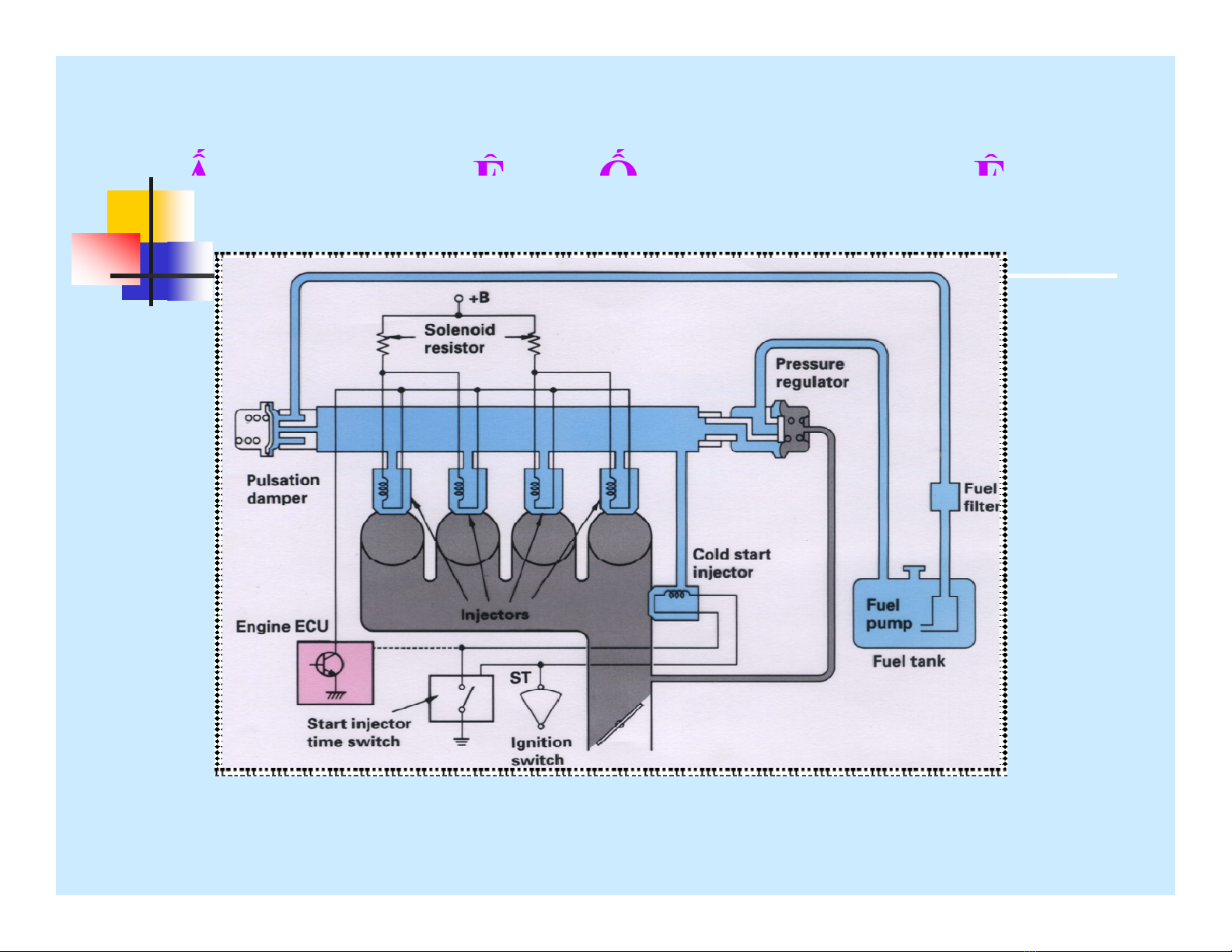

  4. CẤU TRÚC TỔNG QUÁT TRÚC QUÁT Thùng xăng Bơm xăng Lọc xăng Bộ dập dao động Các kim phun Các Xy Xy Bộ điều áp áp Oáng phân phối phân ph lanh Kim phun khởi động
  5. CÁC CÁC BỘ PHẬN HỆ THỐNG NHIÊN LIỆU PH TH NHIÊN LI Thùng nhiên liệu. Bơm nhiên liệu. nhiên li Lọc nhiên liệu. Bộ dập dao động. dao Bộ điều áp. Kim phun.
  6. THÙNG NHIÊN LI THÙNG NHIÊN LIỆU
  7. BƠM NHIÊN LIỆU NHIÊN LI Tạo ra suất nhiên liệu nhất định ra su nhiên li nh
  8. BƠM TURBINE TURBINE ª Động cơ điện12DCV. ª Bơm dạng cánh. ª Van một chiều. ª Van an toàn. ª Bơm được đặt trong thùng nhiên liệu.
  9. BƠM CON LĂN CON Động cơ điện 12DCV. Bơm dạng con lăn. Van một chiều. Van an toàn. Bộ dập dao động. Bơm có thể bố trí bên trong ho bên ngoài thùng nhiên hoặc bên ngoài thùng nhiên liệu
  10. LỌC NHIÊN LIỆU NHIÊN LI
  11. BỘ DẬP DAO ĐỘNG DAO ĐỘ Dùng để ổn định áp suất nhiên liệu trong áp su nhiên li trong ống phân phối. Aùp suất thấp Aùp suất cao
  12. BỘ ĐIỀU ÁP ÁP Giữ cho áp suất phun là không đổi.
  13. HAI LOẠI ĐIỀU ÁP ª Bố trí trên ống phân phối. ª Bố trí bên trong thùng nhiên liệu trí bên trong thùng nhiên li
  14. Hệ thống nhiên liệu không có đường hồi Bộ điều áp nhiên liệu được lắp trong bình xăng, một bộ lọc được lắp ở đầu ra của bộ điều áp.
  15. KIM PHUN Là một van điện gồm: Vòi phun Oáng lót Miệng vòi phun Gioăng chữ O ch Cửa van Cuộn dây Píttông
  16. PHÂN LO KIM PHUN PHÂN LOẠI KIM PHUN Kim phun có điện trở cao R = 13 -14ς. Kim phun có điện trở thấp R = 2 - 3 ς.
  17. Theo các tín hi Theo các tín hiệu từ ECU, cuộn dây sẽ hút píttông ECU cu dây hút píttông và mở van điện để phun nhiên liệu.
  18. CÁC KI CÁC KIỂU MẮC NỐI TIẾP KIM PHUN TI KIM PHUN
  19. PH PHƯƠNG PHÁP DẪN ĐỘNG KIM PHUN PHÁP ĐỘ KIM PHUN ª Điều khiển bằng điện áp. ª Điều khiển bằng dòng điện.
