Hướng dẫn sử dụng phần mềm ModelSim

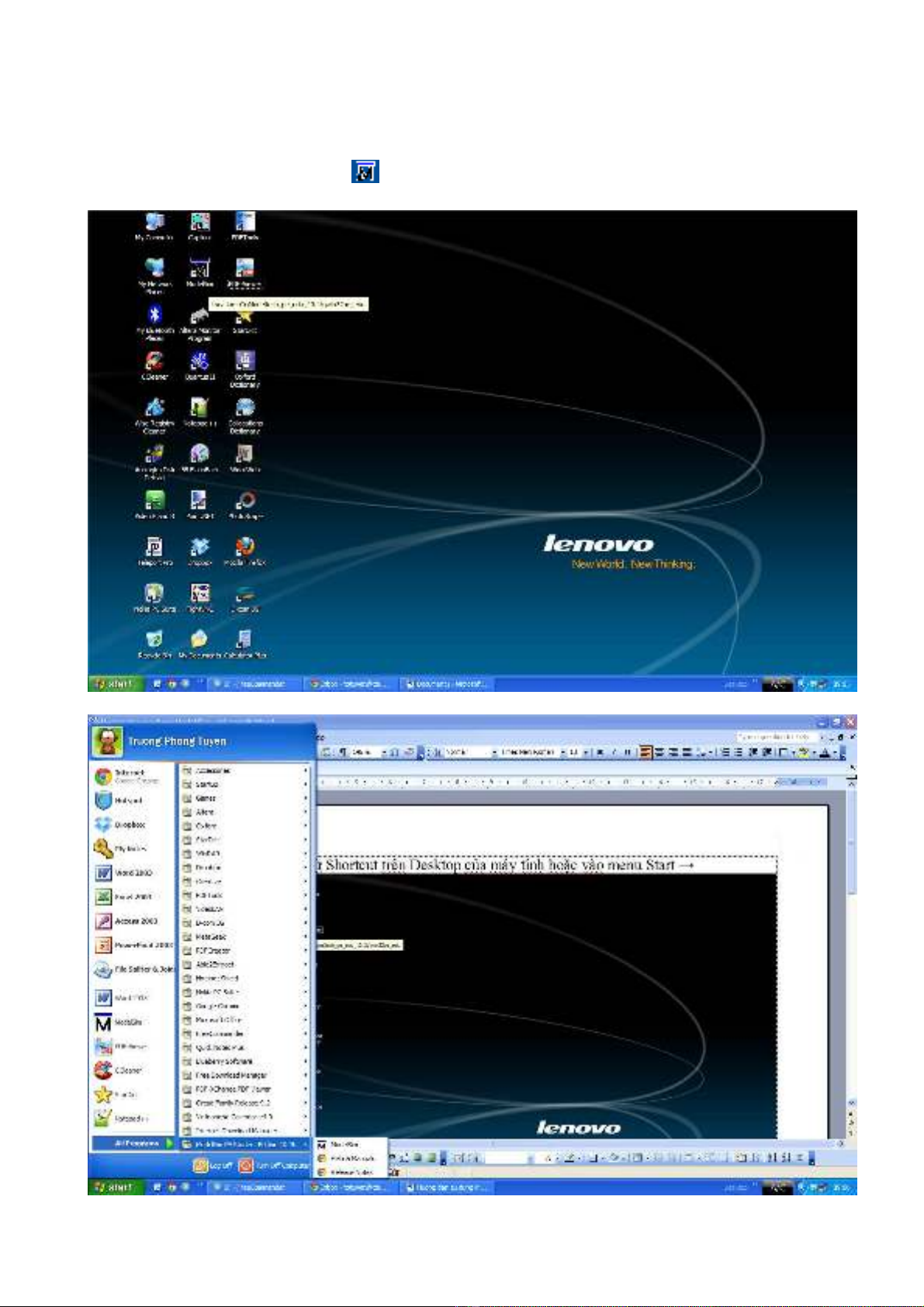

Chạy chương trình từ shortcut trên Desktop của máy tính hoặc vào menu Start → All
Programs → ModelSim PE Student Edition 10.1b hoặc 10.1c → ModelSim
Hướng dẫn sử dụng phần mềm ModelSim
2/14

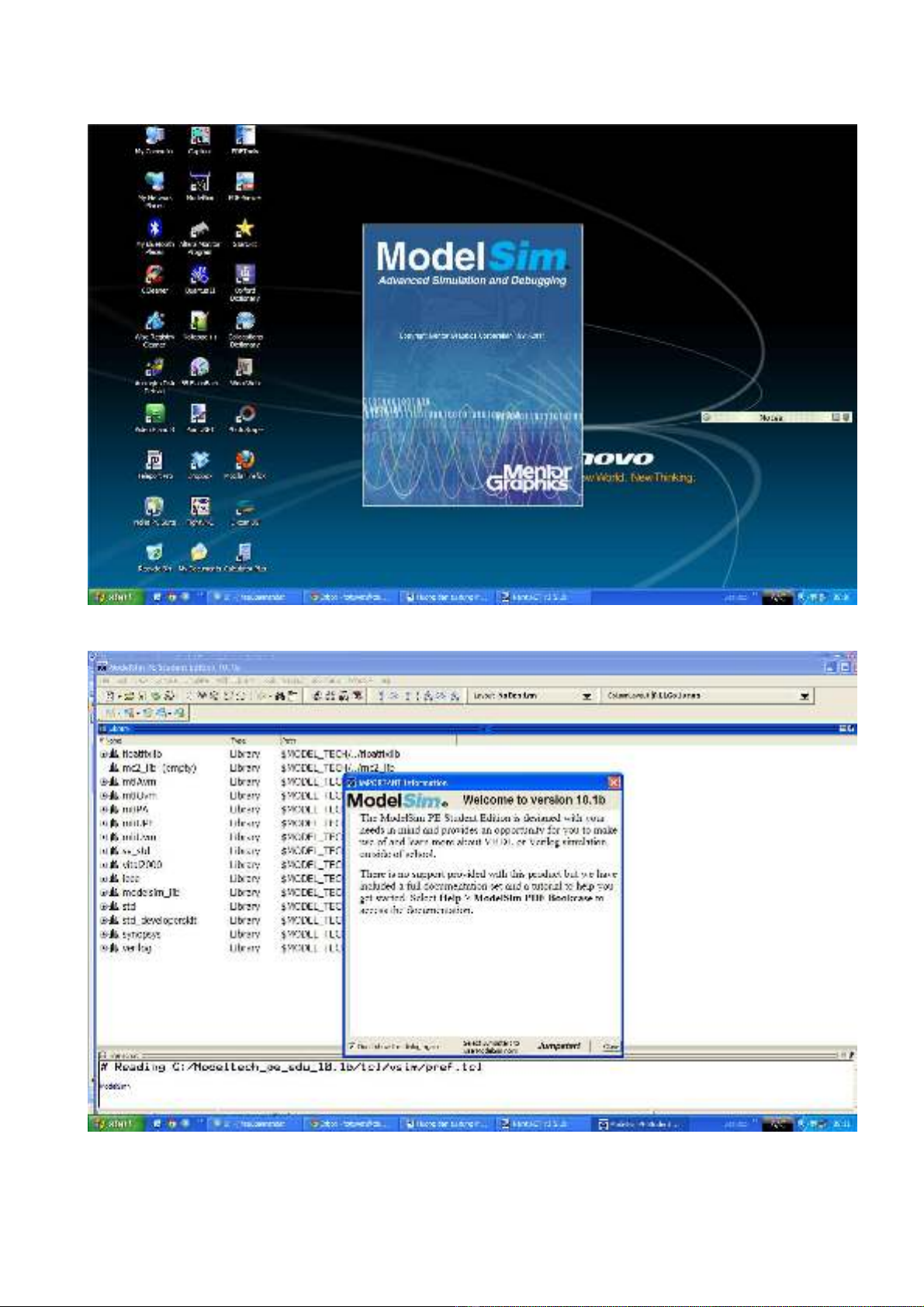

Chờ chương trình khởi động
Giao diện chương trình sau khi đã khởi động xong
Hướng dẫn sử dụng phần mềm ModelSim
3/14

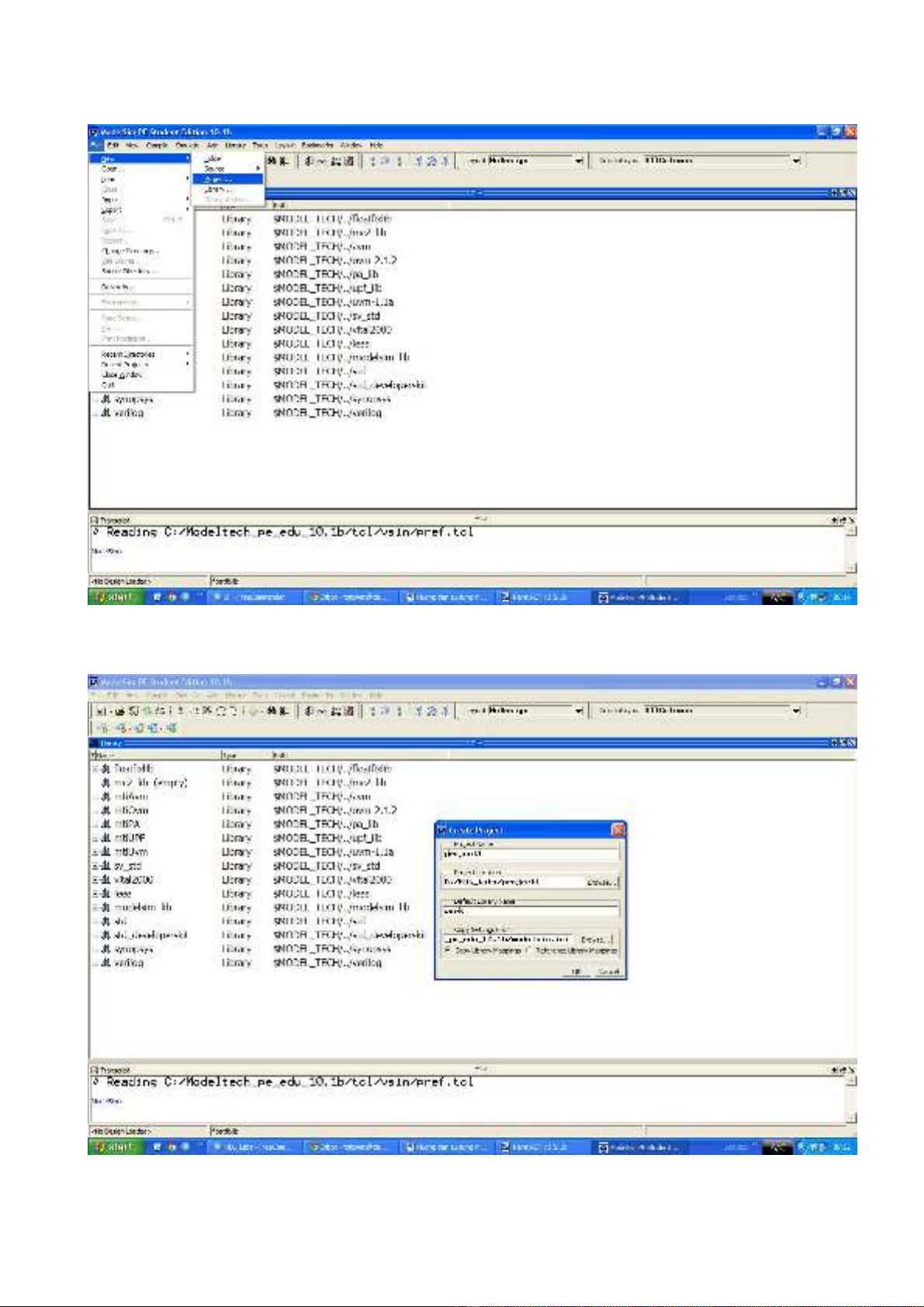

Sau đó tại cửa sổ chương trình chúng ta vào menu File → New → Project …
Ở cửa sổ Create Project ta nhập vào tên của project , đường dẫn (ổ đĩa, thư mục) lưu thiết
kế và thư viện
Hướng dẫn sử dụng phần mềm ModelSim
4/14

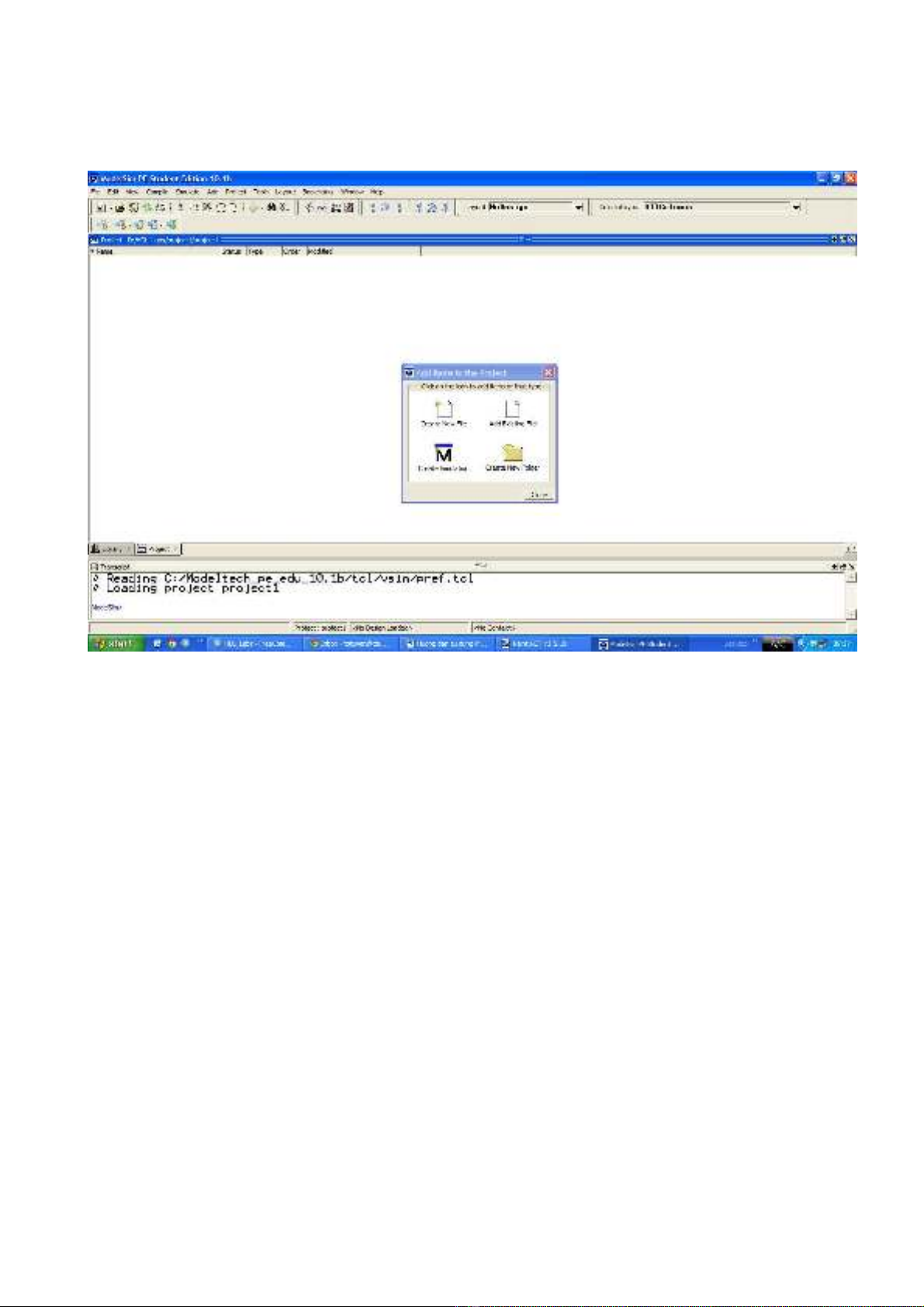

Chương trình sẽ mở ra cửa sổ Add items to the Project ta chọn Add Existing File nếu chúng ta
đã có sẵn file chương trình cần đưa vào project hoặc sẽ chọn Create New File để tạo 1 file
chương trình mới .
Hướng dẫn sử dụng phần mềm ModelSim
5/14

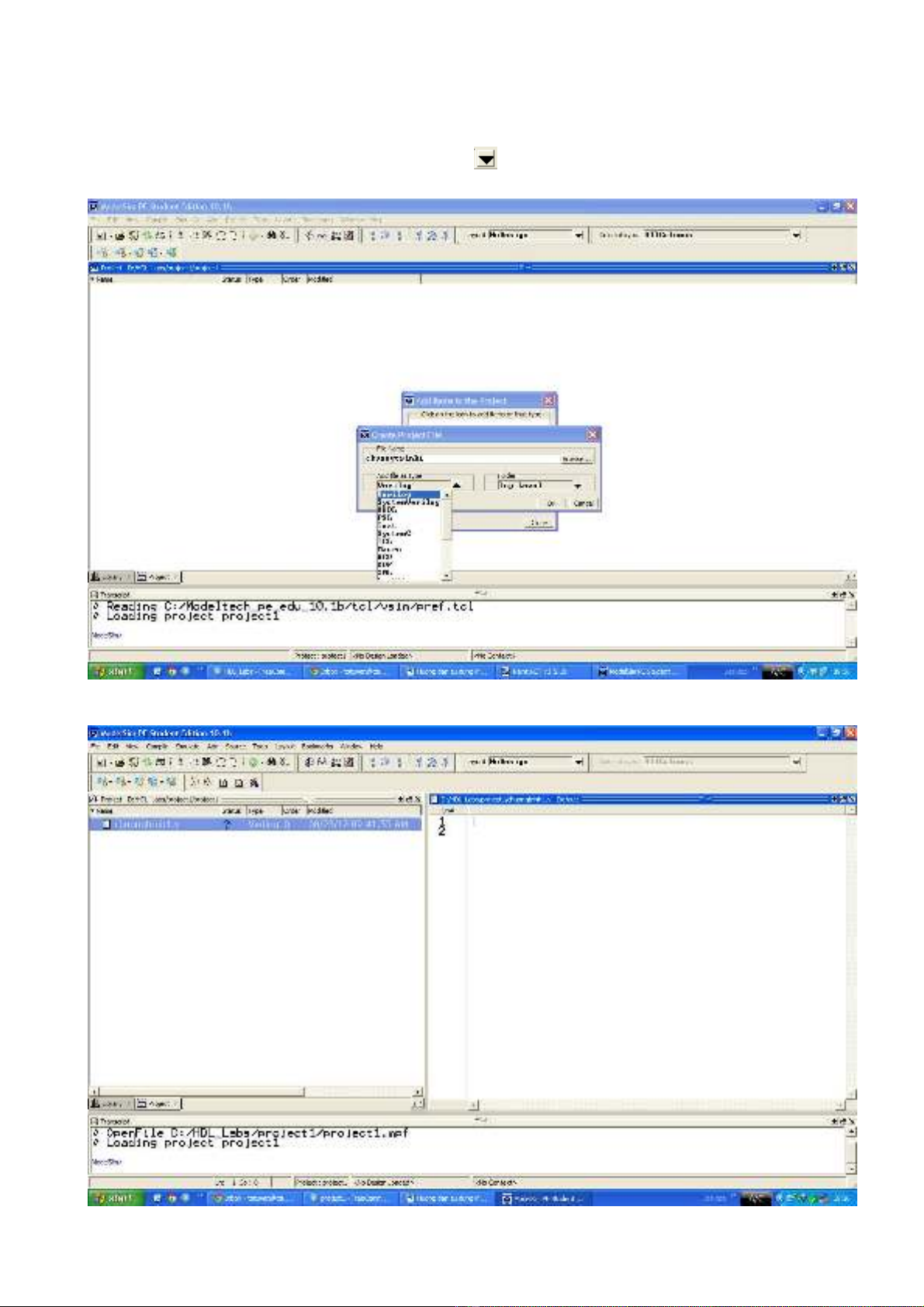

Đối với Create New File, chương trình sẽ chuyển sang cửa sổ Create Project File. Ở cửa sổ
này tại File Name chúng ta nhập tên file (trong hình sau tên file được nhập và chuongtrinh1),
và Add file as type ta click vào mũi tên xuống chọn ngôn ngữ là Verilog và mục Folder ta
chọn Top Level như hình
Chương trình sẽ thêm file có tên chuongtrinh1.v vào project đồng thời mở ra cửa sổ (phía bên
phải) cho chúng ta soạn thảo chương trình như hình sau:
