ĐINH VĂN MƯỜI – Sử dụng phưỡng pháp quang phổ hấp phụ cận hồng ngoại ....
1
SỬ DỤNG PHƯƠNG PHÁP QUANG PHỔ HẤP PHỤ CẬN HỒNG NGOẠI (NIRS)
ĐỂ XÁC ĐỊNH THÀNH PHẦN HÓA HỌC CỦA KHÔ DẦU ĐỖ TƯƠNG
Đinh Văn Mười 1,Vũ Chí Cương2*, Nguyễn Đức Chuyên2,
Nguyễn Sức Mạnh2 và Bùi Thị Thu Hiền2.
1Viên Chăn Nuôi
2Trung tâm nghiên cứu và phát triển chăn nuôi miền Núi
*Tác giả liên hệ: Vũ Chí Cương - Viện Chăn nuôi - Từ Liêm - Hà N
ội
Tel: (04) 38.386.127/ 0912.121.506; Fax: (04) 38.389.775; Email: vuchicuong@gmail.com
ABSTRACT
The chemical composition of soybean cake predicted by Near infrared reflectance spectroscopy
Near infrared reflectance spectroscopy (NIRS) was used to predict the chemical composition of soybean cake
(dry matter - DM, crude protein -CP, crude fibre - CF and Fat). Samples were analysed by reference methods and
spectra were collected using a NIRS machine in a range of wave lengths of 1100–2500 nm. A linear regression
model was used to establish the relashionship of two sets of data (one from the chemical composition and one
from NIRS).
It was revealed that the NIRS based calibration equations can be accurately predicted chemical compositions of
soybean cake. The following equations can be used for determination of DM (CK-PT), CP (Pr-PT); Fat (Mỡ-
PT), CF (Xơ-PTL) of soybean cake with the accuracy of more than 95%:
CK-PT = 2,627 + 0,9710 CK-NIRS; Pr-PT= 0,770 + 0,9825 Pr-NIRS;
Mỡ-PT = 0,0717 + 0,9582 Mỡ-NIRS; Xơ-PTL = - 0,0301 + 1,003 Xơ-NIRS
Key words: NIRS, calibration, prediction, equation.
ĐẶT VẤN ĐỀ
Để xác định thành phần hoá học của thức ăn, giúp xây dựng được khẩu phần ăn hợp lí đáp ứng đủ
nhu cầu dinh dưỡng cho gia súc, gia cầm, người ta thường sử dụng phương pháp phân tích hóa
học trong phòng thí nghiệm. Phương pháp này tốn nhiều thời gian và kinh phí.
Hiện nay một phương pháp thay thế đang được sử dụng để xác định thành phần hoá học của thức
ăn là phương pháp sử dụng quang phổ hấp phụ cận hồng ngoại (Near infrared reflectance
spectroscopy – NIRS). Dùng NIRS để xác định thành phần hoá học của thức ăn hiện đã được
công nhận là phương pháp phòng thí nghiệm có độ chính xác cao (Boval và cs, 2004), được
AOAC chính thức công nhận để ước tính protein thô, ADF (AOAC 989.03), ẩm độ (AOAC
991.01; Barton và Windham, 1988), tinh bột, đường polysaccharides không phải tinh bột, mỡ,
dầu, năng lượng trao đổi, tồn dư thuốc bảo vệ thực vật, độc tố trong ngũ cốc (Wrigley,1999)
chất khô ở các loại cỏ làm thức ăn gia súc (Murray, 1993).
NIRS còn được dùng để kiểm tra các loại thực phẩm (De Boever và cs, 1987), protein bị nhiệt
làm biến tính, tồn dư nấm mốc và các chất phụ gia trộn trong nguyên liệu (Givens và
Deaville, 1999).
NIRS có những ưu điểm nổi bật hơn hẳn so với các phương pháp truyền thống khác: nhanh (45
giây/1 mẫu), nhiều mẫu đồng thời, chuẩn bị mẫu đơn giản (sấy khô và nghiền nhỏ, hoặc tươi),
tránh được ô nhiễm môi trường do hoá chất, tránh được độc hại, không cần nhiều lao động,
giá thành phân tích rẻ.
VIỆN CHĂN NUÔI - Tạp chí Khoa học Công nghệ Chăn nuôi - Số 17-Tháng 4-2009
2
Xuất phát từ các ứng dụng trên của NIRS chúng tôi tiến hành đề tài: "Sử dụng kỹ thuật quang
phổ hấp phụ cận hồng ngoại (NIRS) để xác định thành phần hoá học của khô dầu đỗ tương."
với mục tiêu: Xây dựng các phương trình chẩn đoán thành phần hoá học của của khô dầu đỗ
tương từ các số liệu phổ hấp phụ trên máy NIRS và số liệu phân tích thông thường.
VẬT LIỆU VÀ PHƯƠNG PHÁP NGHIÊN CỨU
Vật liệu nghiên cứu
Khô dầu đỗ tương đã xác định thành phần hóa học tại Phòng phân tích Viện Chăn nuôi
Địa điểm nghiên cứu
Bộ môn dinh dưỡng thức ăn chăn nuôi và đồng cỏ, Trung tâm Thực nghiệm và Bảo tồn vật
nuôi Thụy Phương, Phòng phân tích Viện Chăn nuôi.
Thời gian nghiên cứu
Đề tài được tiến hành từ tháng 5/2005 đến tháng 12/2007
Nội dung nghiên cứu
Xác định phổ hấp phụ cận hồng ngoại của khô dầu đỗ tương đã xác định thành phần hóa học.
Xây dựng đường hồi qui hiệu chỉnh chẩn đoán thành phần hoá học của khô dầu đỗ tương từ
các số liệu về phổ hấp phụ cận hồng ngoại và thành phần hóa học.
Áp dụng phương trình hồi qui tìm được cho các mẫu khô dầu đậu tương lấy ngẫu nhiên, chạy
phổ trên máy NIRS nhưng không dùng để xây dựng phương trình hồi qui hiệu chỉnh để kiểm
tra độ tin cậy của phương trình.
Phương pháp nghiên cứu
Phổ hấp phụ cận hồng ngoại của thức ăn được xác định với máy NIRS loại NIR Systems
5000 Monochromator của hãng Foss, USA với bước sóng từ 1100 - 2500 nm. Phổ và thành
phần hóa học sau đó được xử lý bằng phần mềm WinISI.
Từ kết quả chạy trên máy NIRS và nhờ phần mềm Winisi chúng ta có được hai bộ số liệu về
thành phần hóa học phân tích trong phòng thí nghiệm và thành phần hóa học chẩn đoán trên
máy NIRS. Từ hai bộ số liệu này, sử dụng kỹ thuật hồi qui đa chiều bậc một để xây dựng
được phương trình hồi qui hiệu chỉnh chẩn đoán thành phần hóa học của thức ăn. Đây sẽ là
phương trình hồi qui dùng để kiểm tra các mẫu thức ăn khác để biết độ chính xác của phương
trình vừa tạo ra. Sở dĩ phải dùng phương trình này vì các phương trình có sẵn trong máy là
phương trình được tạo ra cho các thức ăn ôn đới nên độ chính xác không cao.
Mô hình toán học để xây dựng phương trình chẩn đoán hiệu chỉnh với NIRS trên cơ sở thành
phần hóa học của thức ăn phân tích trong phòng thí nghiệm và thành phần hóa học của thức
ăn chẩn đoán bằng phương trình có sẵn trong máy NIRS là mô hình hồi quy tuyến tính đa
chiều bậc một:
Y = bo + b1x1 + b2x2 +………+ bixi + bpxp
Trong đó: Y là kết quả phân tích phòng thí nghiệm của chất A nào đó
x là kết quả chẩn đoán với máy NIRS
b là hệ số
Các phương trình chẩn đoán hiệu chỉnh với NIRS được áp dụng cho các TĂ mà số liệu NIRS
ĐINH VĂN MƯỜI – Sử dụng phưỡng pháp quang phổ hấp phụ cận hồng ngoại ....
3
của nó không dùng để lập các phương trình chẩn đoán hiệu chỉnh với NIRS để kiểm tra độ tin
cậy. Hai bộ số liệu tính từ phương trình chẩn đoán hiệu chỉnh với NIRS và bộ số liệu phân
tích phòng thí nghiệm được so sánh bằng T-student (Paired test). Chỉ các phương trình cho hai
kết quả không sai khác về thống kê (P > 0,05) mới được chấp nhận để dùng.
Xử lý số liệu
Số liệu được tính toán xác định giá trị trung bình và phân tích phương sai ANOVA trên phần
mềm Genstat, phiên bản Discovery Edition (VSN International, 2007).
KẾT QUẢ VÀ THẢO LUẬN
Khô dầu đỗ tương
Kết quả chẩn đoán chất khô (CK), protein thô (Pr), xơ, mỡ của khô dầu đỗ tương
Kết quả chẩn đoán CK, Pr, xơ, mỡ của khô dầu đỗ tương từ NIRS được trình bày ở Bảng 1,
Bảng 2.
Bảng 1. Kết quả chẩn đoán CK, Pr, mỡ, xơ của khô dầu đỗ tương trên máy NIRS
Chỉ tiêu n. Mean SD Est. Min
Est. Max
SEC SECV 1-VR
CK 83
89,4921
0,7968
87,1017
91,8824
0,3484
0,3969
0,7496
Pr 82
46,3801
1,4383
42,0653
50,6949
0,6911
0,7426
0,7384
Mỡ 83
1,2233
0,3047
0,3091
2,1374
0,1202
0,1286
0,8258
Xơ 85
6,3659
0,5086
4,8403
7,8916
0,2277
0,2489
0,7631
Kết quả này cho thấy, chẩn đoán CK, Pr, mỡ, xơ của khô dầu đỗ tương bằng NIRS có SEC
(Standard error of calibration - sai số của phép đo) chấp nhận được (0,1202 đến 0,6911%), và
SECV (sai số của phép đo sau khi đã hiệu chỉnh -the standard error for cross validation) cũng
đủ nhỏ để không gây sai số quá lớn của phép đo (0,1286 đến 0,7426%).
Bảng 2. So sánh kết quả phân tích CK, Pr, mỡ, xơ của khô dầu đỗ tương với kết quả của NIRS
Chỉ tiêu n. Mean SE StDev Min Max
PT* 88 89,359 0,179 1,681 75,732 91,52
NIRS 88 89,318 0,173 1,627 75,732 91,831 Ck
Sai khác (%) 0,3764
PT 83 46,324 0,167 1,518 41,737 50,39
NIRS 83 46,315 0,153 1,393 40,976 50,133
Pr
Sai khác (%) 1,1978
PT 85 1,2373 0,0358 0,3297 0,65 2,46
NIRS 85 1,2257 0,0303 0,2793 0,754 2,009 Mỡ
Sai khác (%) 8,233
PT 85 6,3659 0,0552 0,5086 4,62 7,32
NIRS 85 6,3659 0,0497 0,4581 4,893 7,262
Xơ
Sai khác (%) 2,727
Chú thích: PT*: kết quả phân tích
Với SEC và SECV không lớn nên không có sự sai khác lớn về các giá trị: Mean ± SD, Min và
Max của CK, Pr, mỡ, xơ của khô dầu đỗ tương phân tích và chạy trên máy NIRS. Sai số tính
bằng % giữa kết quả phân tich phòng thí nghiệm (Lab hoặc PT) và kết quả trên NIRS không
VIỆN CHĂN NUÔI - Tạp chí Khoa học Công nghệ Chăn nuôi - Số 17-Tháng 4-2009
4
lớn và tương ứng là: 0,3764; 1,1978; 8,233; 2,727% cho CK, Pr, mỡ, xơ của khô dầu đỗ
tương.
*Xây dựng phương trình chẩn đoán CK, Pr, mỡ, xơ của khô dầu đỗ tương
Sử dụng thuật toán hồi qui trên MINITAB với hai bộ số liệu là kết quả vừa có trên máy NIRS
và kết quả phân tích chúng tôi xây dựng được phương trình để chẩn đoán CK, Pr, mỡ, xơ của
khô dầu đỗ tương trong Bảng 3.
Bảng 3: Phương trình hồi quy chẩn đoán DM, CP, Fat, CF của khô dầu đỗ tương với NIRS
Kết quả xây dựng phương trình chẩn đoán để chẩn đoán CK, Pr, mỡ, xơ của khô dầu đỗ tương
từ NIRS cho thấy dù số mẫu chưa nhiều nhưng phương trình chẩn đoán CK, Pr, mỡ, xơ của
khô dầu đỗ tương bằng NIRS với số mẫu > 80 có R2 khá cao, tương ứng là (92,0; 79,8; 68,3
và 80,9) cho CK, Pr, mỡ, xơ.
Phương trình chẩn đoán CK, Pr, mỡ, xơ của khô dầu đỗ tương bằng NIRS với số mẫu = 65 có
R2 khá, tương ứng là (81,0; 76,8; 62,3 và 80,6) cho CK, Pr, mỡ, xơ.
Áp dụng phương trình hồi qui cho các mẫu khô dầu đỗ tương tương khác để kiểm tra độ
tin cậy của phương trình chẩn đoán của khô dầu đỗ tương
*Đối với chất khô
Sau khi áp dụng phương trình có số thứ tự 5 trên 23 mẫu ngẫu nhiên chúng tôi có kết quả ở
Bảng 4 và Đồ thị 1.
Bảng 4 So sánh kết quả phân tích CK khô dầu đỗ tương trong phòng thí nghiệm và sử dụng
phương trình hiệu chỉnh với NIRS
Chỉ tiêu n Mean SE StDev
Min Max R2 (%)
r
Lab 88,654
0,605
2,9
75,732
91,09
NIRS 88,639
0,57
2,734
76,163
89,824
Phương
trình số
5 Sai khác (%)
23
0,551
93,8 0,97
Kết quả cho thấy, với 23 mẫu và chỉ với phương trình có dung lương mẫu là 65, kết quả chẩn
đoán bằng phương trình hiệu chỉnh với NIRS cho CK của khô dầu đỗ tương đã rất tốt: R2 (%)
là 93.8%, sai khác % giữa hai giá trị Mean tính được và thực của 23 mẫu là đủ nhỏ: 0,551 %.
Hai bộ số liệu tính từ phương trình và số liệu phân tích 23 mẫu ngẫu nhiên có hồi qui tuyến
tính chặt chẽ và đều có phân bố chuẩn và gần như trùng khít nhau.
Như vậy, phương trình số 5 có thể dùng để ước tính CK của khô dầu đỗ tương.
TT n Phương trình R2 (%) R P
1 88 CK-PT = 0,827 + 0,9912 CK-NIRS 92,0 0,959 < 0,01
2 83 Pr- PT = 1,191 + 0,9745 Pr –NIRS 79,8 0,895 < 0,01
3 85 Mỡ- PT b = 0,03841 + 0,9782 Mỡ-NIRS 68,3 0,829 < 0,01
4 85 Xơ- PT = - 0,0001 + 1,000 Xơ-NIRS 80,9 0,901 < 0,01
5 65 CK- PT = 2,627 + 0,9710 CK-NIRS 81,0 0,901 < 0,01
6 65 Pr- PT = 0,770 + 0,9825 Pr-NIRS 76,8 0,878 < 0,01
7 65 Mỡ- PT = 0,0717 + 0,9582 Mỡ-NIRS 62,3 0,793 < 0,01
8 65 Xơ- PT = - 0,0301 + 1,003 Xơ- NIRS 80,6 0,899 < 0,01
ĐINH VĂN MƯỜI – Sử dụng phưỡng pháp quang phổ hấp phụ cận hồng ngoại ....
5
DM_NIRS
DM_Lab
90.087.585.082.580.077.575.0
92.5
90.0
87.5
85.0
82.5
80.0
77.5
75.0
S 0.723816
R-Sq 94.1%
R-Sq(adj) 93.8%
DM_Lab = - 2.553 + 1.029 DM_NIRS
CP_NIRS
CP_Lab
50494847464544434241
50
48
46
44
42
40
S 0.778508
R-Sq 86.0%
R-Sq(adj) 85.1%
CP_Lab = 0.913 + 0.9852 CP_NIRS
Data
Frequency
9590858075
9
8
7
6
5
4
3
2
1
0
Mean StDev N
88.65 2.900 23
88.64 2.734 23
Variable
DM_lab
DM_NI RS
Histogram of DM_lab, DM_NI RS
Normal
Data
Frequency
5048464442
4
3
2
1
0
Mean StDev N
46.42 2.020 18
46.19 1.902 18
Variable
CP_Lab
CP_NIRS
Histogram of CP_Lab, CP_NIRS
Normal

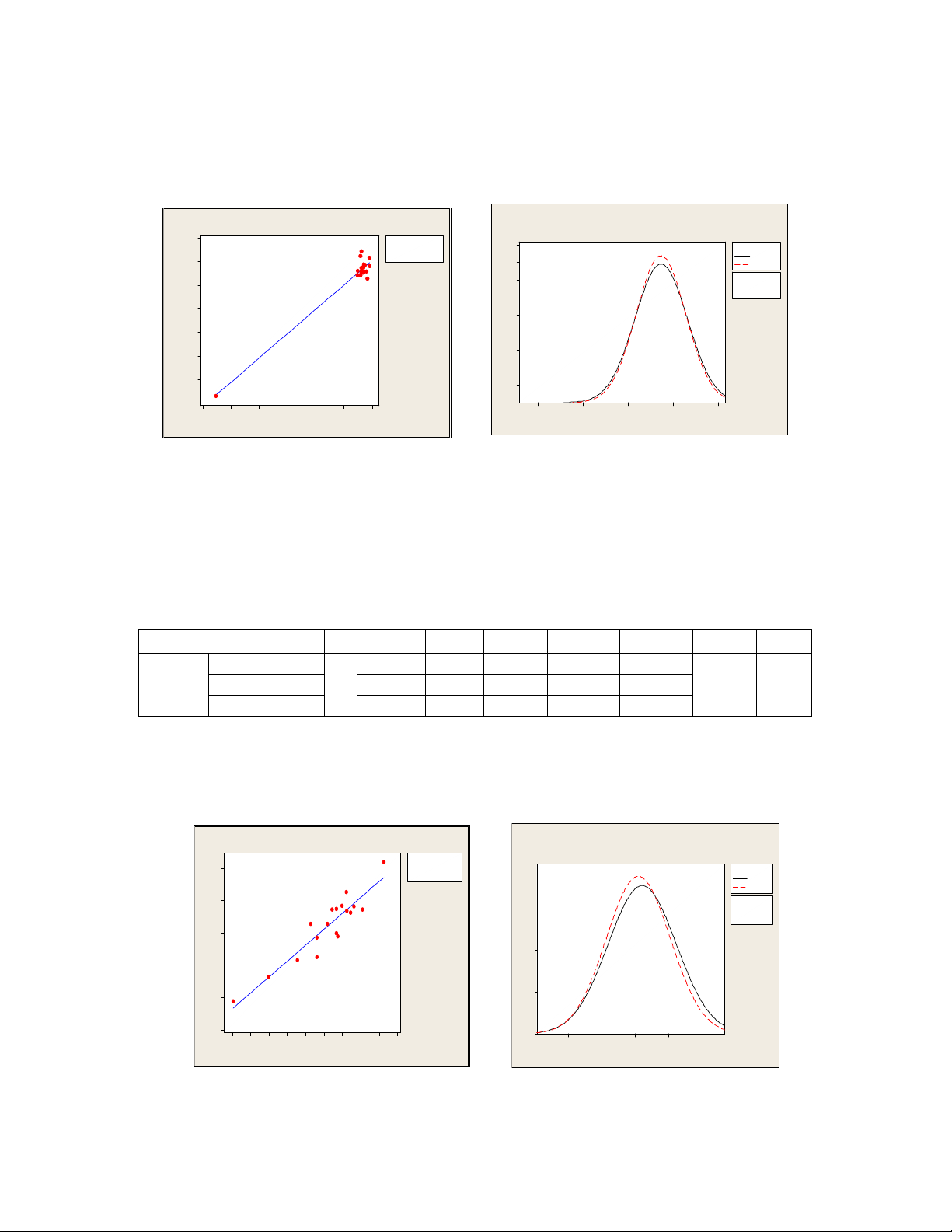

Đồ thị 1: Hồi quy giữa giá trị chẩn đoán (NIRS) với giá trị phân tích phòng thí nghiệm của khô đỗ (% CK) và
phân bố tần số của hai bộ số liệu
*Đối với protein thô
Sau khi áp dụng phương trình có số thứ tự 6 trên 18 mẫu ngẫu nhiên chúng tôi có kết quả ở
Bảng 5 và Đồ thị 2.
Bảng 5. So sánh kết quả phân tích Pr của khô dầu đỗ tương trong phòng thí nghiệm và sử
dụng phương trình hiệu chỉnh chẩn đoán của NIRS
Chỉ tiêu n Mean SE StDev Min Max R2 (%)
r
PT 46,424
0,476
2,02
41,737
50,39
NIRS 46,192
0,448
1,902
41,029
49,246
Phương
trình số
6 Sai khác (%)
18
1,39
0,213
0,903
0,0302
2,77
85,1 0,927
Kết quả cho thấy, với 18 mẫu và chỉ với phương trình có dung lượng mẫu là 65, kết quả chẩn
doán bằng phương trình hiệu chỉnh với NIRS cho Pr của khô dầu đỗ tương đã rất tốt: R2 (%)
là 81,5 %, sai khác % giữa hai giá trị Mean tính được và thực của 18 mẫu là 1,39% là đủ nhỏ,
nhỏ hơn 5% nên chấp nhận được để dùng.
