COFFA NHÔM
Sổ tay
ALUMINUM FORM WORK
Phòng thiết bị / Equipment Department
Tài liệu lưu hành nội bộ | 2016
Đối tượng của cuốn tài liệu này là nhân viên của Coteccons.
Trên mọi phương diện, đây là tài sản của Coteccons.
Việc tái bản cuốn tài liệu này dù một phần hay toàn bộ đều cần phải được thông báo với Coteccons.
Những thông tin, kích thước hoặc miêu tả khác bao gồm những hình ảnh minh họa và bản vẽ kỹ thuật không
nhất thiết phải mô tả hay đại diện cho từng sản phẩm cụ thể.
Coteccons không chịu trách nhiệm trong bất kỳ lỗi in ấn nào trong quá trình biên soạn và xuất bản cuốn tài liệu này.
Tháng 9 năm 2016
© Copyright by Coteccons
All rights reserved - Printed in Viet Nam
CẤU TẠO COFFA NHÔM
ATấm vách có chân ( Wall panel) 5
Tấm vách không chân (Wall panel without rocker) 6
Tấm vách mở rộng (Top panel) 7
Tấm vách bị cắt (Wall panel cutting) 8
Tấm Kicker (Kicker) 9
Kicker góc (Kicker I/C) 10
Góc ngoài vách (A/G Delivery) 11
Góc trong vách (Incorner wall) 12
Chân vách (Rocker) 13
Tấm thành dầm (Beam panel) 14
Tấm đáy dầm (Beam bottom slab panel) 15
Góc trong dầm (Beam incorner) 16
Tấm sàn (Slab panel) 17
Tấm sàn đặc biệt (Special slab panel) 18
Góc sàn (Slab corner) 19
Góc trong sàn (Slab incorner) 20
Góc ngoài sàn (Slab outcorner) 21
Dầm xương giữa (Middle beam) 22
Dầm xương cuối (End beam) 23
Đầu chống (Prop head) 24
Đầu chống đặc biệt (Special prop head) 25
Tấm mặt bậc thang (Staircase step panel) 26
Tấm thành cầu thang (Staircase side panel) 28
Thanh GUN (Gun panel) 29
Tấm sàn cầu thang vị trí chiếu nghỉ 30
Góc sàn đặc biệt (Special slab corner) 31
Tấm coffa thép 32
Một số hình ảnh GANGFORM 33
Phụ kiện coffa nhôm 35
Phụ kiện Gangform 38
Công tác chuẩn bị
Công tác chuẩn bị 40
Chuẩn bị dụng cụ 41
Trình tự lắp dựng 42
Sau khi lắp dựng 46
Lắp coffa cầu thang 47
Các công tác kiểm tra 48
Phân loại đai kiện 57
Đo đếm phiếu 58
Các công tác kiểm tra 48
Quy trình tháo dỡ 50
Hướng dẫn sử dụng cụ tháo dỡ 53
Công tác vệ sinh - bảo dưỡng 56
LẮP DỰNG
THÁO DỠ
BẢO TRÌ – SỬA CHỮA
SẮP XẾP VÀ ĐAI KIỆN
B
C
E
D
Quy trình bảo trì sửa chữa coffa nhôm 62
A CẤU TẠO COFFA NHÔM
4Sổ tay Coffa nhôm - Phòng Thiết Bị - Coteccons
ACẤU TẠO
COFFA NHÔM
A CẤU TẠO COFFA NHÔM
5Sổ tay Coffa nhôm - Phòng Thiết Bị - Coteccons

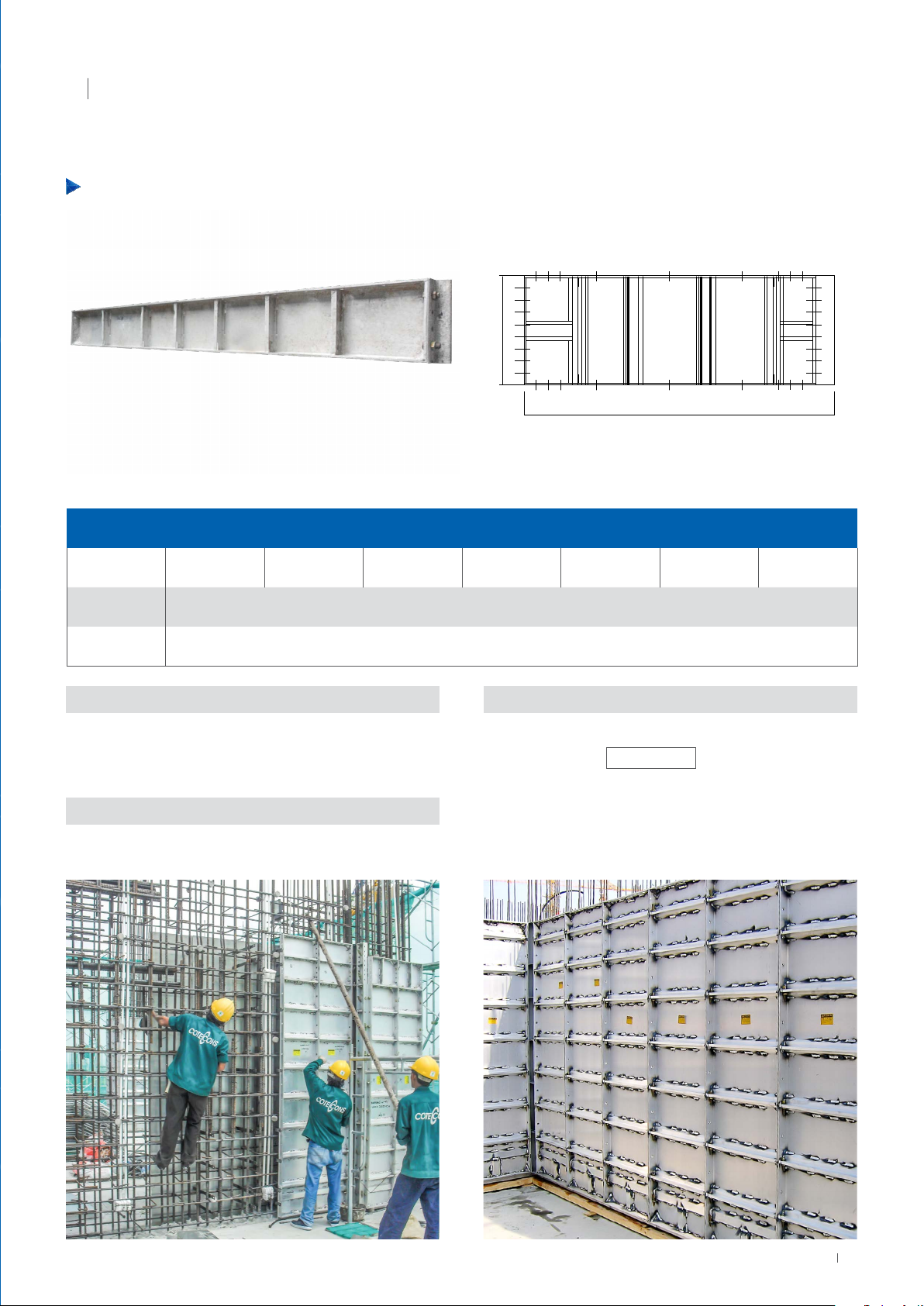

Tấm vách có chân ( Wall panel)
Đặc điểm nhận biết:
Vị trí:
Kiểm tra kích thước:
Ví dụ: A= 200mm, B= 2450 mm
• Tấm vách có chân rocker 50
• Có khe xỏ la hai bên cạnh dài
• Đo chiều dài cạnh: A,B
• Coffa cho cột, vách, lõi thang
Kết quả: W200x2450
W AxB
• Cách ghi phiếu:
Thông số kỹ thuật
A (mm) 200 250 300 350 400 450 600
B (mm) 2450
Trọng lượng 20 (kG/m²)
A
B=2450
Kí hiệu: W
