Tổng quan động cơ diesel - phần 2: Hệ thống nhiên liệu
Hệ thống nhiên liệu của động cơ diesel phun nhiên liệu có áp suất cao vào trong
buồng cháy, ở đó có không khí đã được nén lại đến áp suất cao. Điều này cần thiết
bị đặc biệt không giống như động cơ xăng.
Mô Tả

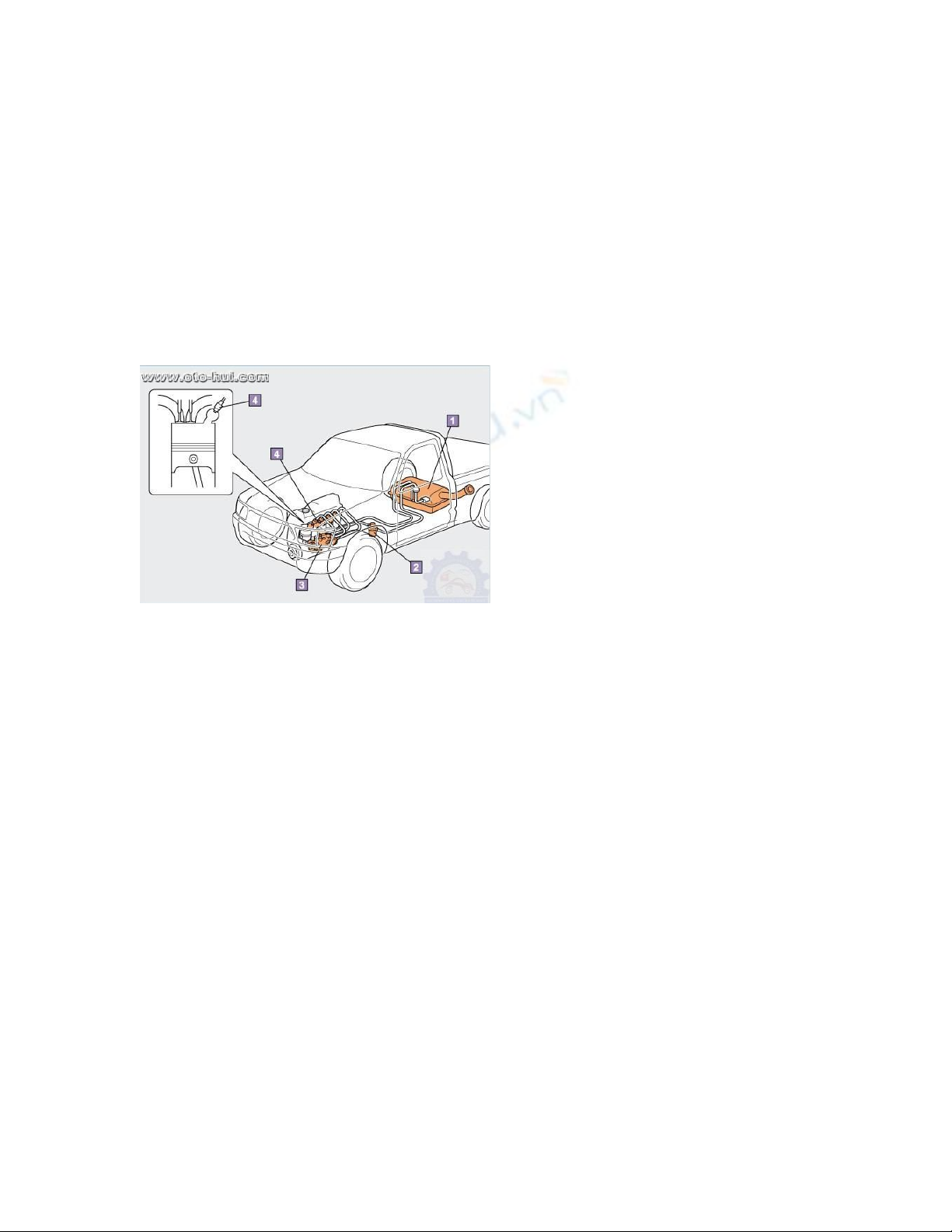

Theo hình trên
1 Bình nhiên liệu
Tích trữ nhiên liệu.
2 Lọc nhiên liệu có bộ lắng nước
Loại bỏ chất bẩn và nước ra khỏi nhiên liệu
3 Bơm cao áp
Nén và bơm nhiên liệu.
4 Vòi phun
Phun nhiên liệu.

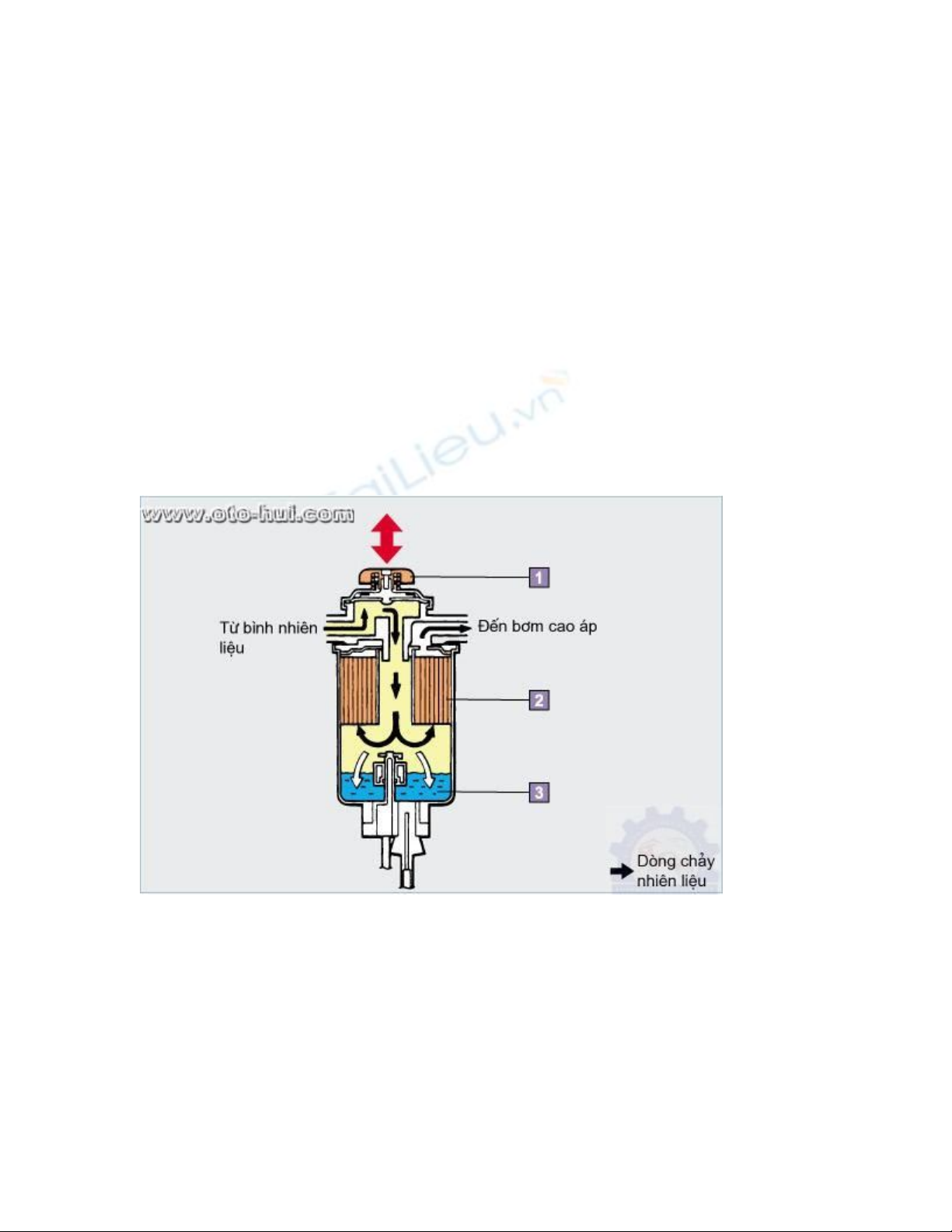

Lọc Nhiên Liệu
Thiết bị này loại bỏ bụi bẩn và nước ra khỏi nhiên liệu để bảo vệ bơm cao áp và
vòi phun, chúng có các chi tiết được chế tạo rất chính xác. Bụi bẩn và nước phải
được loại bỏ khỏi nhiên liệu để tránh cho bơm cao áp khỏi bị kẹt hay gỉ do bơm
cao áp được bôi trơn bằng nhiên liệu diesel.
1 Bơm xả
Đây là một bơm tay dùng để xả không khí ra khỏi đường ống nhiên liệu sau khi xe
đã hết nhiên liệu hoặc để xả nước tích tụ trong bộ lắng nước
2 Lọc nhiên liệu
Bộ phận này lọc chất bẩn ra khỏi nhiên liệu.
3 Bộ lắng nước
Bộ phận này tách nước ra khỏi nhiên liệu.
Bơm Cao Áp
Có hai loại bơm cao áp dùng trong động cơ diesel:
Bơm cao áp loại cơ khí, nó điều khiển lượng phun và thời điểm nhiên liệu bằng cơ
khí.
Bơm cao áp điện tử dùng ECU (Bộ điều khiển điện tử) trong hệ thống EFI-D
(Diesel phun nhiên liệu điện tử).

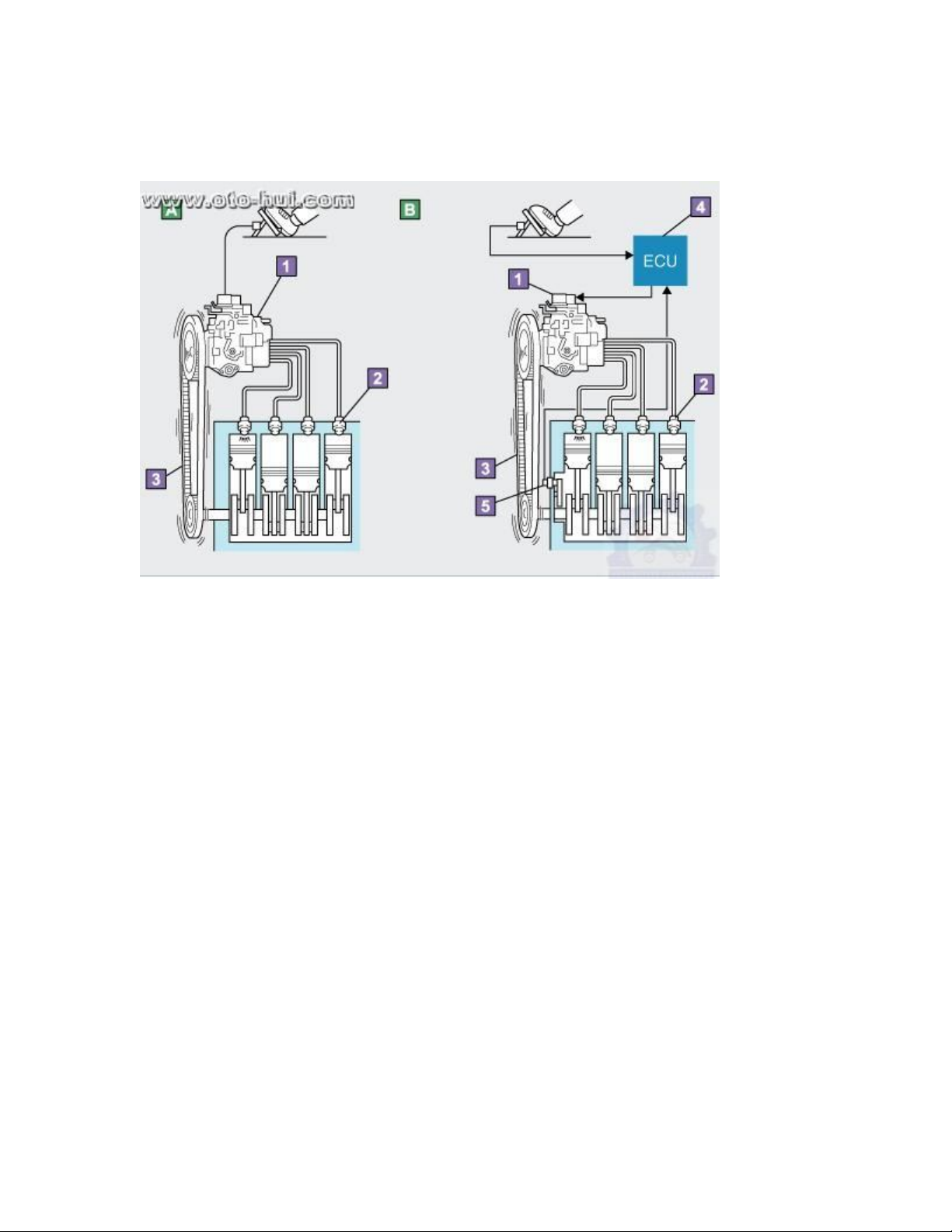

A Bơm cao áp cơ khí
B Bơm cao áp điện tử
1 Bơm cao áp
2 Vòi phun
3 Đai dẫn động
4 ECU
5 Cảm biến
Bơm cao áp nén nhiên liệu và bơm nó đến các vòi phun.
Lượng phun nhiên liệu và thời điểm phun nhiên liệu được điều khiển bằng cơ khí
tùy theo mức độ đạp chân ga và tốc độ động cơ.
Diesel EFI (Hệ thống phun dầu diesel điện tử)
Có hai loại hệ thống Diesel EFI:
Diesel EFI loại thông thường
Diesel EFI loại phân phối
1. Diesel EFI loại thông thường
Hệ thống này sử dụng các cảm biến để phát hiện góc mở của bàn đạp ga và tốc độ
động cơ và ECU để xác định lượng phun và thời điểm phun nhiên liệu.
Những cơ cấu điều khiển dùng cho quá trình bơm, phân phối và phun dựa trên hệ
thống diesel loại cơ khí.
1 ECU
2 Các cảm biến
3 Bình nhiên liệu
4 Lọc nhiên liệu
5 Bơm cao áp
6 Vòi phun
2. Diesel EFI loại ống phân phối
Nhiên liệu được nén lại bởi bơm cấp liệu được tích trong ống phân phối trước khi
phân phối đến các vòi phun. Một ECU (bộ điều khiển điện tử) và EDU (Bộ dẫn
động điện tử) điều khiển lượng phun và thời điểm phun nhiên liệu đến mức độ tối
ưu bằng cách mở và đóng các vòi phun theo tín hiệu từ các cảm biến. Quá trình
này tương tự với hệ thống EFI dùng trong động cơ xăng.
1 Bơm cấp liệu
2 Ống phân phối
3 Cảm biến áp suất nhiên liệu
4 Bộ giới hạn áp suất
5 Vòi phun
6 Cảm biến
7 ECU
8 EDU
9 Bình nhiên liệu
10 Lọc nhiên liệu
11 Van một chiều
Vòi Phun
Bộ phận này nhận nhiên liệu có áp suất cao từ bơm cao áp và phun nó vào trong
buồng cháy.
Khi áp suất của nhiên liệu được bơm lên bởi bơm cao áp vượt quá tải của lò xo áp
suất, lực này sẽ đẩy kim của vòi phun đi lên. Điều đó làm cho lò xo áp suất bị nén
lại và nhiên liệu được phun vào trong buồng cháy.
Áp suất nhiên liệu có thể được điều chỉnh bằng cách thay đổi chiều dày của tấm
đệm điều chỉnh, nó sẽ thay đổi tải của lò xo áp suất có hiệu quả.
1 Lò xo áp suất
2 Kim phun
3 Thân vòi phun
4 Đệm điều chỉnh
