CHƯƠNG 2:
CÁC CHI TIẾT MÁY GHÉP
1. Mối ghép đinh tán
2. Mối ghép hàn
3. Mối ghép then và then hoa
4. Mối ghép ren
1. MỐI GHÉP ĐINH TÁN
1. Khái niệm chung về mối ghép đinh tán
1.1. Cấu tạo và phân loại mối ghép
a.Cấu tạo:
-Tấm ghép
-Đinh tán
-Tấm đệm (trong mối ghép giáp mối)
b.Phân loại:
+ Theo công dụng chia ra:
-Mối ghép chắc: dùng trong các kết cấu như dàn cầu trục.
-Mối ghép chắc kín: dùng trong nồi hơi, bình chứa có áp suất cao.

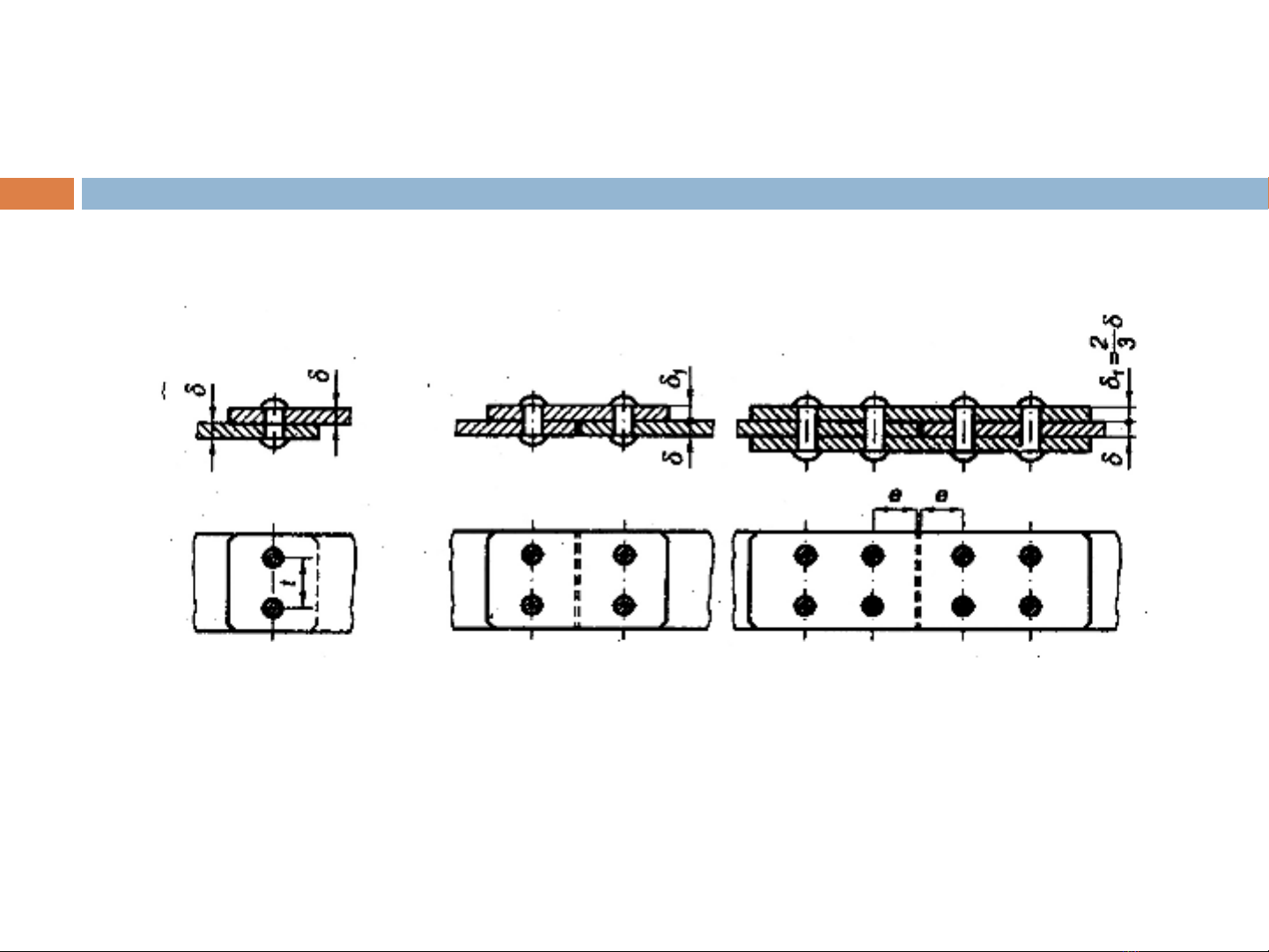

+ Theo hình thức cấu tạo chia ra:
-Mối ghép chồng.
-Mối ghép giáp mối dùng 1 hoặc 2 tấm đệm.
+ Theo số hàng đinh chia ra: Mối ghép 1 hàng, 2 hàng và nhiều hàng đinh

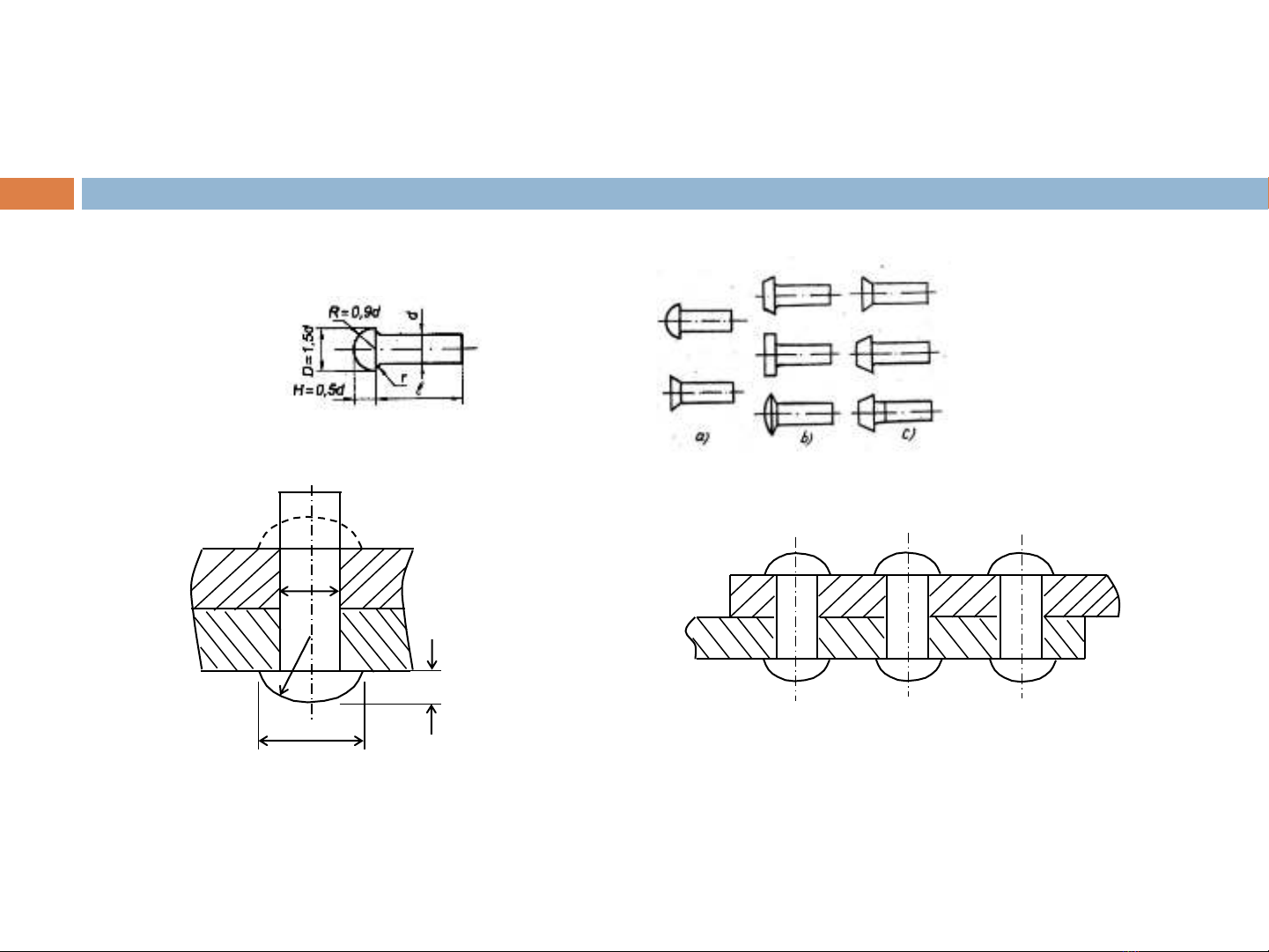

1. MỐI GHÉP ĐINH TÁN
d
h
D
R
d
1. MỐI GHÉP ĐINH TÁN
1. MỐI GHÉP ĐINH TÁN
1.2. Ưu nhược điểm và phạm vi ứng dụng
a) Ưu điểm:
-Đảm bảo chắc chắn;
-Dễ kiểm tra chất lượng mối ghép;
-Ít làm hỏng các chi tiết máy khi cần tháo rời (so sánh với mối ghép
hàn).
b) Nhược điểm:
-Tốn kim loại.
- Giá thành cao.
-Hình dạng và kích thước cồng kềnh.
c) Phạm vi sử dụng:
-Những mối ghép đặc biệt quan trọng và những mối ghép chịu tải
trọng chấn động và va đập như: dàn cầu, dàn cầu trục, nồi hơi chịu áp suất
cao. -Những mối ghép không thể đốt nóng được vì nếu đốt nóng sẽ bị
vênh hoặc giảm chất lượng chi tiết.
-Những mối ghép bằng các vật liệu không hàn được.
