➢Ổ trượt
• Cấu tạo, nguyên lý hoạt động
• Vật liệu
•Tính ổ trượt
➢Ổ lăn
•Cấu tạo, nguyên lý họat động
•Tải trọng, ứng suất
•Phương pháp lựa chọn ổ lăn
Chương 9
Ổ trục
3
Th.S Nguyễn Minh Quân –Bộ môn Cơ sở thiết kế máy và Robot, Đại học Bách Khoa Hà Nội -https://sites.google.com/site/quannm187/
7.1 Công dụng của ổ trục
Đặc điểm truyền tải
Giúp trục có vị trí nhất định trong máy
Ổ đỡ
x
y
z
Fa
Fy
Fx
Fk
TFy1
Fx1
Fx0
Fy0
2
0
3
1
Ổ chặn
Ổ đỡ-chặn Ổ chặn-đỡ
Dạng ma sát
Ổ lăn Ổ trượt
4
Th.S Nguyễn Minh Quân –Bộ môn Cơ sở thiết kế máy và Robot, Đại học Bách Khoa Hà Nội -https://sites.google.com/site/quannm187/
7.2 Ổ trượt
7.2.1 Cấu tạo
Lót ổ
Thân ổ
5
Th.S Nguyễn Minh Quân –Bộ môn Cơ sở thiết kế máy và Robot, Đại học Bách Khoa Hà Nội -https://sites.google.com/site/quannm187/
7.2 Ổ trượt

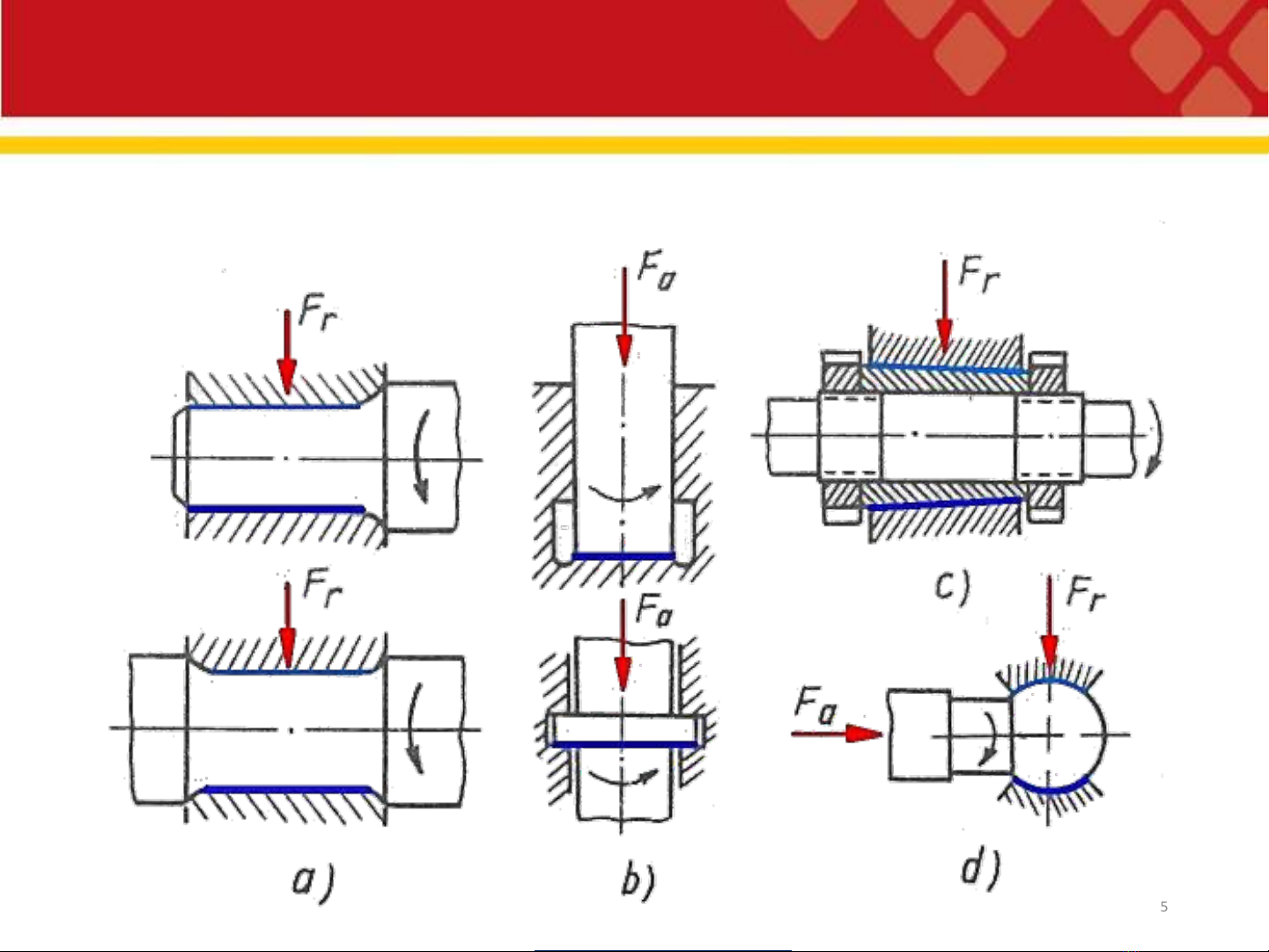

7.2.2 Bề mặt làm việc
