  1. KẾT CẤU THÉP 1 Chương 1 ĐẠI CƯƠNG VỀ KẾT CẤU THÉP
  2. KẾT CẤU THÉP LÀ GÌ? Kết cấu chịu lực công trình xây dựng làm bằng THÉP Nhà thi đấu TDTT Phú Thọ Tháp Eiffel - Paris
  3. NỘI DUNG 3 I. Ưu khuyết điểm của KCT II. Phạm vi ứng dụng III. Yêu cầu đối với KCT IV. Vật liệu thép V. Sự làm việc của thép khi chịu tải trọng VI. Quy cách cán thép dùng trong xây dựng VII. Phương pháp tính toán KCT

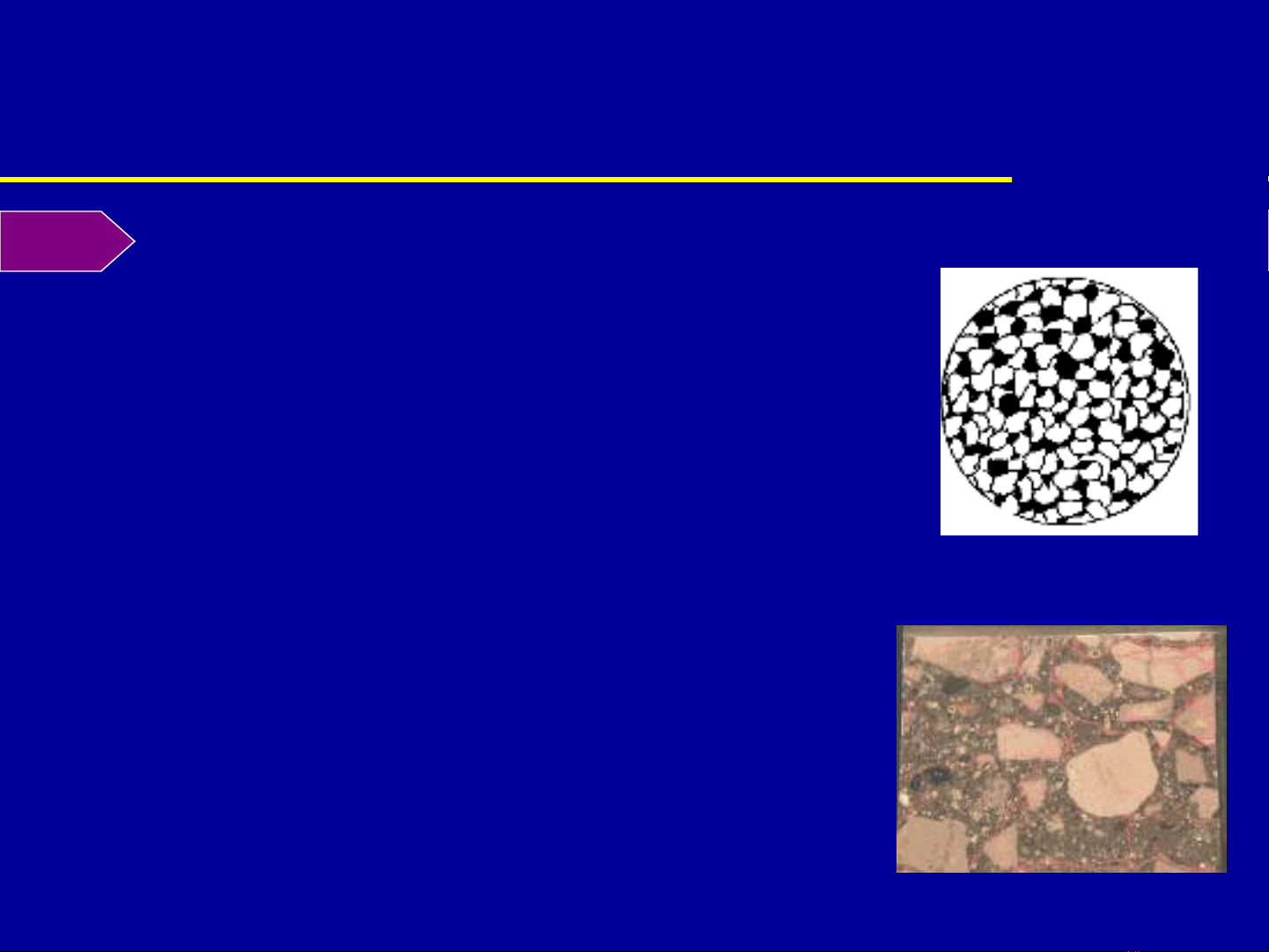

  4. I. ƯU KHUYẾT ĐIỂM CỦA KẾT CẤU THÉP Öu  Khả năng chịu lực lớn, độ tin cậy cao • Thép có cường độ cao: fy = 220 – 400 MPa • Cấu trúc đồng nhất của vật liệu  Trọng lượng nhẹ • “Nhẹ nhất” so với kết cấu chịu lực khác như Cấu trúc vi mô thép (µm) bê tông, gạch, đá, gỗ  c = /f + Thép: c = 3,7.10-4 m-1 + Gỗ: c = 5,4.10-4 m-1 + Bê tông : c = 2,4.10-3 m-1  Công nghiệp hóa cao • Vật liệu, kết cấu thực hiện trong nhà máy Cấu trúc bê tông [cm]
  5. I. ƯU KHUYẾT ĐIỂM CỦA KẾT CẤU THÉP Öu  Tính cơ động trong vận chuyển và lắp ráp  Tính kín • Không thấm nước • Không thấm khí  Bể chứa Bể chứa xăng dầu Kết cấu Loggia KCT
  6. I. ƯU KHUYẾT ĐIỂM CỦA KẾT CẤU THÉP Khuyết  Chịu gỉ kém  Bảo vệ bằng: sơn, mạ kẽm, mạ nhôm, …  Chịu lửa kém • Vật liệu không cháy • Vật liệu chuyển sang dẻo, mất khả năng chịu lực từ t=500-600 oC  Bảo vệ bằng : sơn chống lửa, bê tông, …
  7. II. PHAÏM VI ÖÙNG DUÏNG CUÛA KEÁT CAÁU THEÙP  KCT thích hợp với công trình: • Nhịp lớn • Chiều cao lớn • Tải trọng nặng • Cần trọng lượng nhẹ • Cần độ kín không thấm
  8. II. PHAÏM VI ÖÙNG DUÏNG CUÛA KEÁT CAÁU THEÙP . NHAØ COÂNG NGHIEÄP Thông thường:  Kết cấu khung  Phần tử: • thanh (kéo, nén) • dầm (uốn) • cột (nén, uốn) • dây (kéo)
  9. II. PHAÏM VI ÖÙNG DUÏNG CUÛA KEÁT CAÁU THEÙP 2. NHAØ NHÒP LÔÙN  Nhà thi đấu TDTT, nhà triển lãm, kết cấu đỡ mái SVĐ, … Kết cấu vòm, L=100m SVĐ San siro - Kết cấu dầm dàn
  10. II. PHAÏM VI ÖÙNG DUÏNG CUÛA KEÁT CAÁU THEÙP 2. NHAØ NHÒP LÔÙN  Kết cấu dàn không gian • Phần tử kết cấu chịu lực theo 3 phương, các phân tử dàn dựa theo cấu trúc phân tử hóa học • Phù hợp kết cấu nhịp lớn
  11. II. PHAÏM VI ÖÙNG DUÏNG CUÛA KEÁT CAÁU THEÙP 3. NHAØ CAO TAÀNG Vách cứng
  12. II. PHAÏM VI ÖÙNG DUÏNG CUÛA KEÁT CAÁU THEÙP 3. NHAØ CAO TAÀNG  kết cấu liên hợp thép-bê tông (composite) 42,3 m - Thi công : 2-2,5 lầu/1 tuần 33,05 m Sàn bê tông Lõi bê tông Dầm sàn composite Khung composite Cột composite Millennium Tower (Vienna - Austria) – 51 tầng
  13. II. PHAÏM VI ÖÙNG DUÏNG CUÛA KEÁT CAÁU THEÙP 4. KEÁT CAÁU TRUÏ THAÙP TRUÏ Tháp Eiffel: • Chiều cao lầu 1: 57,63m • Chiều cao lầu 2: 115,73m • Chiều cao lầu 3: 276,13m • Chiều cao tổng cộng bao gồm anten: 324m • Xây dựng 1887 – 1889 • Khối lượng : 10100T Tháp Eiffel - Paris • Liên kết: 2 500 000 đinh tán
  14. II. PHAÏM VI ÖÙNG DUÏNG CUÛA KEÁT CAÁU THEÙP 5. BEÅ CHÖÙA – ÑÖÔØNG OÁNG Bể chứa chất lỏng
  15. II. PHAÏM VI ÖÙNG DUÏNG CUÛA KEÁT CAÁU THEÙP 6. CAÀU KC vòm: L=165m Viaduc Gabarit (Pháp) xây dựng bởi Gustave Eiffel- 1884
  16. II. PHAÏM VI ÖÙNG DUÏNG CUÛA KEÁT CAÁU THEÙP 6. CAÀU cáp - Viaduc de Mileau (Pháp), 2001-2003 : cầu cao nhất thế giới - 320M euros, xây dựng công ty Eiffage
  17. II. PHAÏM VI ÖÙNG DUÏNG CUÛA KEÁT CAÁU THEÙP 7. DAØN KHOAN Kết cấu dàn khoan
  18. II. PHAÏM VI ÖÙNG DUÏNG CUÛA KEÁT CAÁU THEÙP 8. KẾT CẤU KHÁC MÁI DÂY
  19. III. CAÙC YEÂU CAÀU ÑOÁI VÔÙI KEÁT CAÁU THEÙP 1. Yêu cầu về sử dụng: - Đảm bảo yêu cầu về chịu lực - Đảm bảo về độ bền vững, khả năng bảo dưỡng - Đẹp 2. Yêu cầu về kinh tế - Tiết kiệm vật liệu - Công nghiệp khi chế tạo - Lắp ghép nhanh  Điển hình hóa kết cấu
  20. IV. VẬT LIỆU THÉP 20 1. Định nghĩa 2. Phân loại thép 3. Cấu trúc và thành phần hóa học 4. Thép xây dựng Biểu đồ kéo thép – quan hệ -
