KẾT CẤU THÉP 1
CHƯƠNG 6
DÀN THÉP
CHƯƠNG 6: Dàn thép 1
TS. Thái Sơn
Bộ môn Công Trình – Khoa Kỹ Thuật Xây Dựng
Đại học Bách Khoa Tp. HCM
CHƯƠNG 6: DÀN THÉP
NỘI DUNG:
CHƯƠNG 6: Dàn thép 2
1. Khái niệm và phân loại
2. Sơ đồ tính
3. Tính toán dàn thép
4. Liên kết dàn thép
CHƯƠNG 6: DÀN THÉP
1. khái niệm cấu tạo
CHƯƠNG 6: Dàn thép 3

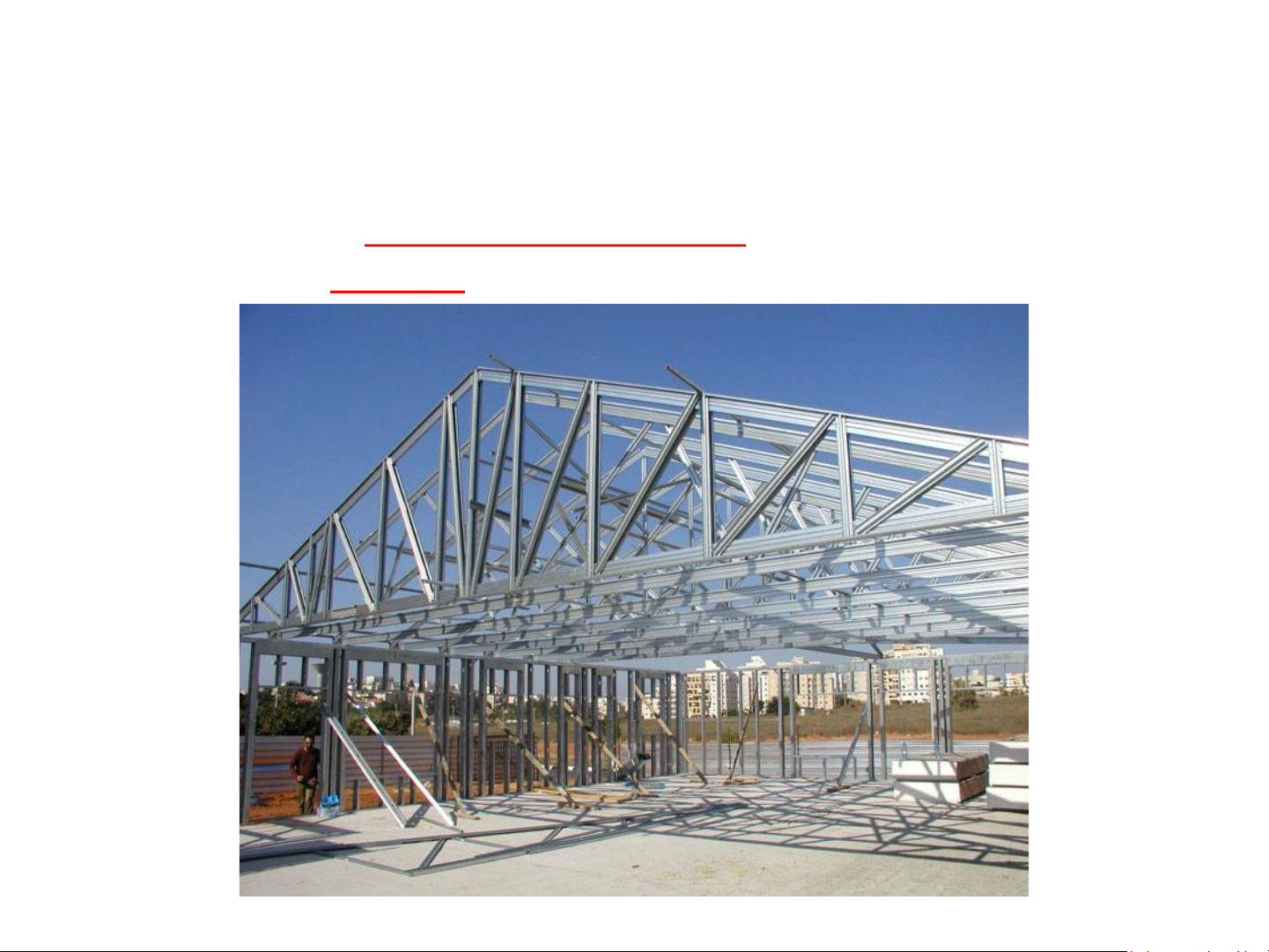

-Dàn thép một kết cấu rỗng, hệ thanh, bất biến hình gồm các
thanh chịu lực (Thanh cánh, thanh bụng) dọc trục liên kết với
nhau tại tâm Mắt dàn.
CHƯƠNG 6: DÀN THÉP
1. Khái niệm cấu tạo
CHƯƠNG 6: n thép 4

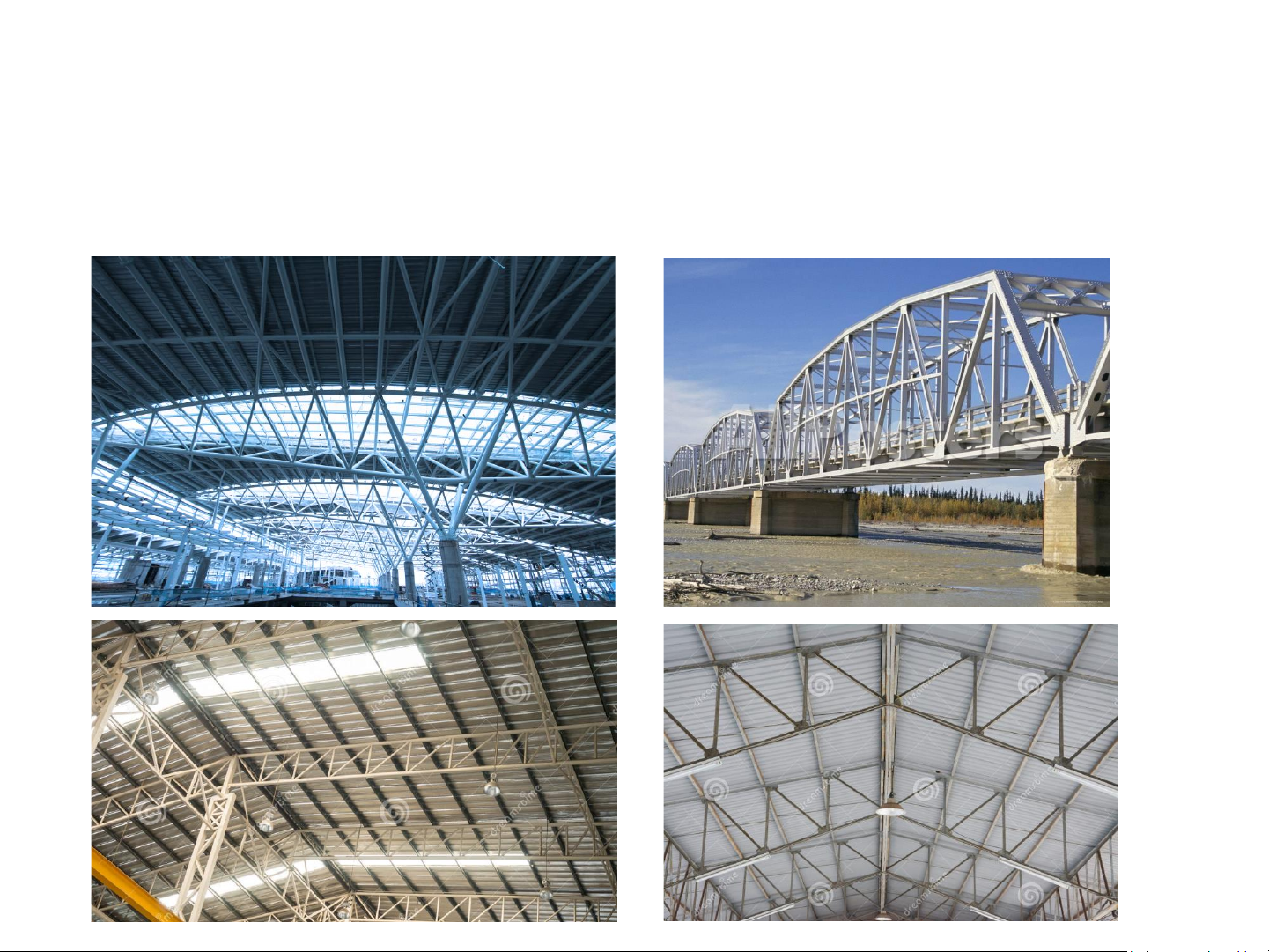

-Ưu điểm: Vượt được khẩu độ (nhịp) lớn so với dầm. Hình thức
nhẹ, linh hoạt phong phú, đồng thời tiết kiệm vật liệu.
CHƯƠNG 6: DÀN THÉP
1. Khái niệm cấu tạo
CHƯƠNG 6: Dàn thép 5
-Theo khả năng chịu lực:
+ Dàn nhẹ
-Dàn thép tròn: nhẹ, mắt đơn giản, dùng cho nhà mái nhẹ
L ≤ 15m, xà gồ rỗng
-Dàn thép góc: dùng cho dàn không gian có tiết diện chữ
nhật, hình vuông (dàn cầu trục, cột đường dây tải điện), dễ sơn,
chống rỉ tốt
-Dàn hai thép góc: công trình dân dụng
-Dàn thép hộp/ống: liên kết phức tạp nhưng nhẹ, thoáng
gió, chống rỉ tốt, phù hợp công trình tháp, trụ
-Dàn thép dập mỏng: trọng lượng nhỏ
+ Dàn nặng: tiết diện thanh dàn thường là tiệt diện thợp chữ I,
U, H, nội lực trong thanh dàn lớn (kết cấu cầu)
