  1. LOGO LẮP ĐẶT MẠCH ĐIỆN ĐIỀU KHIỂN ĐỘNG CƠ KHÔNG ĐỒNG BỘ 3 PHA DÙNG KHỞI ĐỘNG TỪ ĐƠN – ĐIỀU KHIỂN 1 NƠI Thực hiện bài giảng: Nguyễn Thị Hồng Hải Dương, tháng 6 năm 2010
  2. NHẮC LẠI KIẾN THỨC CŨ Nhiệm vụ của khởi động từ đơn là gì? Nhiệm cụ của KĐT đơn dùng để đóng, cắt, bảo vệ động cơ khi bị quá tải, và bảo vệ thấp áp cho động cơ.
  3. NỘI DUNG BÀI GIẢNG LÝ THUYẾT THỰC HÀNH Một số Tác Dự trù hư thiết Quy hỏng Sơ đồ động bị vật trình và mạch sơ đồ tư và biện lắp điện mạch dụng pháp đặt điện cụ khắc phục

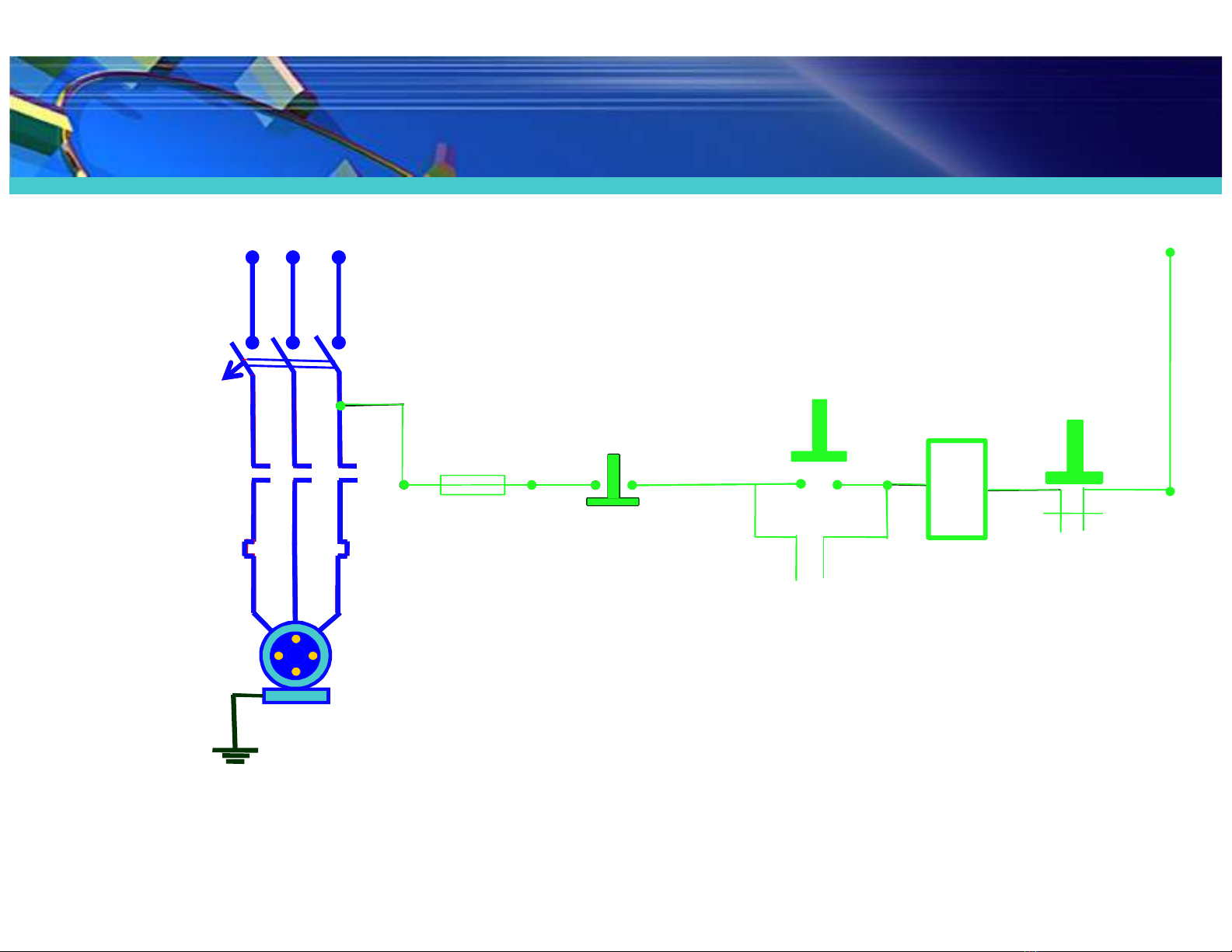

  4. GIỚI THIỆU SƠ ĐỒ L1 L2 L3 N AT M CC RN K D K K RN MẠCH ĐỘNG LỰC MẠCH ĐIỀU KHIỂN
  5. TÁC ĐỘNG SƠ ĐỒ Chế Chế Chế Chế độ độ độ độ thử khởi dừng bảo nhắp động máy vệ
  6. DỰ TRÙ THIẾT BỊ, VẬT TƯ VÀ DỤNG CỤ STT Tên thiết bị Số lượng Ký hiệu Đơn vị 1 Áptômat 3 pha 20A 01 AT Cái 2 Rơle nhiệt 01 RN Cái 3 Cầu chì bảo vệ 01 CC Cái 4 Công tắc tơ đóng cắt 01 K Cái 5 Nút ấn 3 putông đơn 01 M, D Cái 6 Động cơ 3 pha roto lồng 01 ĐC Cái sóc Y/∆ - 380V/220V 7 Dây nối điều khiển 4 m 8 Dây nối động lực 5 m 9 Thanh ke thiết bị 2 m 10 Ống nhựa vuông 4 m
  7. DỰ TRÙ THIẾT BỊ, VẬT TƯ VÀ DỤNG CỤ 11 Đầu cốt 50 Cái 12 Đinh vít 30 Cái 13 Cầu đấu dây 01 Cái 14 Đồng hồ Mêgôm mét 01 Cái 15 Đồng hồ vạn năng 01 Cái 16 Ampe kìm 01 Cái 17 Tuốc nơ vít 2, 4 cạnh 01 Cái 18 Kìm 01 Bộ
  8. QUY TRÌNH LẮP ĐẶT Bước 1: Bước 2: Bước 3: Bước 4: Bước 6: Bước 7: Kiểm Gá Đi Đi Bước 5: tra Thử Thử lắp dây dây Kiểm chất mạch mạch bố trí mạch mạch tra lượng điều động thiết thiết động điều mạch khiển lực bị bị lực khiển
  9. MỘT SỐ HƯ HỎNG THƯỜNG GẶP, NGUYÊN NHÂN VÀ BIỆN PHÁP KHẮC PHỤC TRƯỜNG HỢP 1: Hiện tượng: Khi ấn nút mở máy M, khi nhả tay ra khỏi nút ấn thì động cơ ngừng hoạt động Nguyên nhân: Do cặp tiếp điểm duy trì tiếp xúc không tốt Cách khắc phục: Tháo tiếp điểm duy trì ra, dùng dũa hoặc giấy ráp đánh sạch bề mặt tiếp xúc của tiếp điểm
  10. MỘT SỐ HƯ HỎNG THƯỜNG GẶP, NGUYÊN NHÂN VÀ BIỆN PHÁP KHẮC PHỤC TRƯỜNG HỢP 2: Hiện tượng: Khi đóng Áptômat tiếp điểm công tắc tơ đóng cắt liên tục. Nguyên nhân: Do đấu nhầm sang cặp tiếp điểm duy trì thường đóng của công tắc tơ K. Cách khắc phục: Xác định cặp tiếp điểm duy trì K và đấu về vị trí song song với cặp tiếp điểm thường mở của nút mở máy M
  11. MỘT SỐ HƯ HỎNG THƯỜNG GẶP, NGUYÊN NHÂN VÀ BIỆN PHÁP KHẮC PHỤC TT Hiện tượng Nguyên nhân Cách khắc phục 3 Khi đóng Áptômat, + Do cầu chì CC bị + Kiểm tra lại cầu ấn nút M1 toàn đứt chì CC và thay thế mạch không tác + Tiếp điểm D nếu đứt. động. không tiếp xúc. + Tháo tiếp điểm D và làm sạch bề mặt tiếp xúc 4 Khi đóng Áptômat, Đấu nhầm một đầu Kiểm tra, tháo vị trí động cơ làm việc của cuộn hút Công đấu nhầm ra và đấu ngay tắc tơ với một đầu lại cho đúng. của nút dừng D
  12. LOGO
  13. TÁC ĐỘNG SƠ ĐỒ CHẾ ĐỘ KHỞI ĐỘNG L1 L2 L3 N AT M RN CC D K K K RN
  14. TÁC ĐỘNG SƠ ĐỒ DỪNG MÁY ĐỘNG CƠ L1 L2 L3 N AT M CC D RN K K K RN
  15. TÁC ĐỘNG SƠ ĐỒ CHẾ ĐỘ BẢO VỆ L1 L2 L3 N AT M RN CC D K K K RN
  16. QUY TRÌNH LẮP ĐẶT Bước 2: M C Sơ đồ bố trí thiết bị: AT C D Thể hiện vị trí lắp đặt của các thiết bị, khí cụ điện trong mạch điện. K RN
  17. QUY TRÌNH LẮP ĐẶT Bước 3: Đi dây mạch M động lực AT C C D K RN L1 L2 L3 N
  18. QUY TRÌNH LẮP ĐẶT Bước 4: Đi dây M mạch điều khiển AT C C D K RN L1 L2 L3 N
