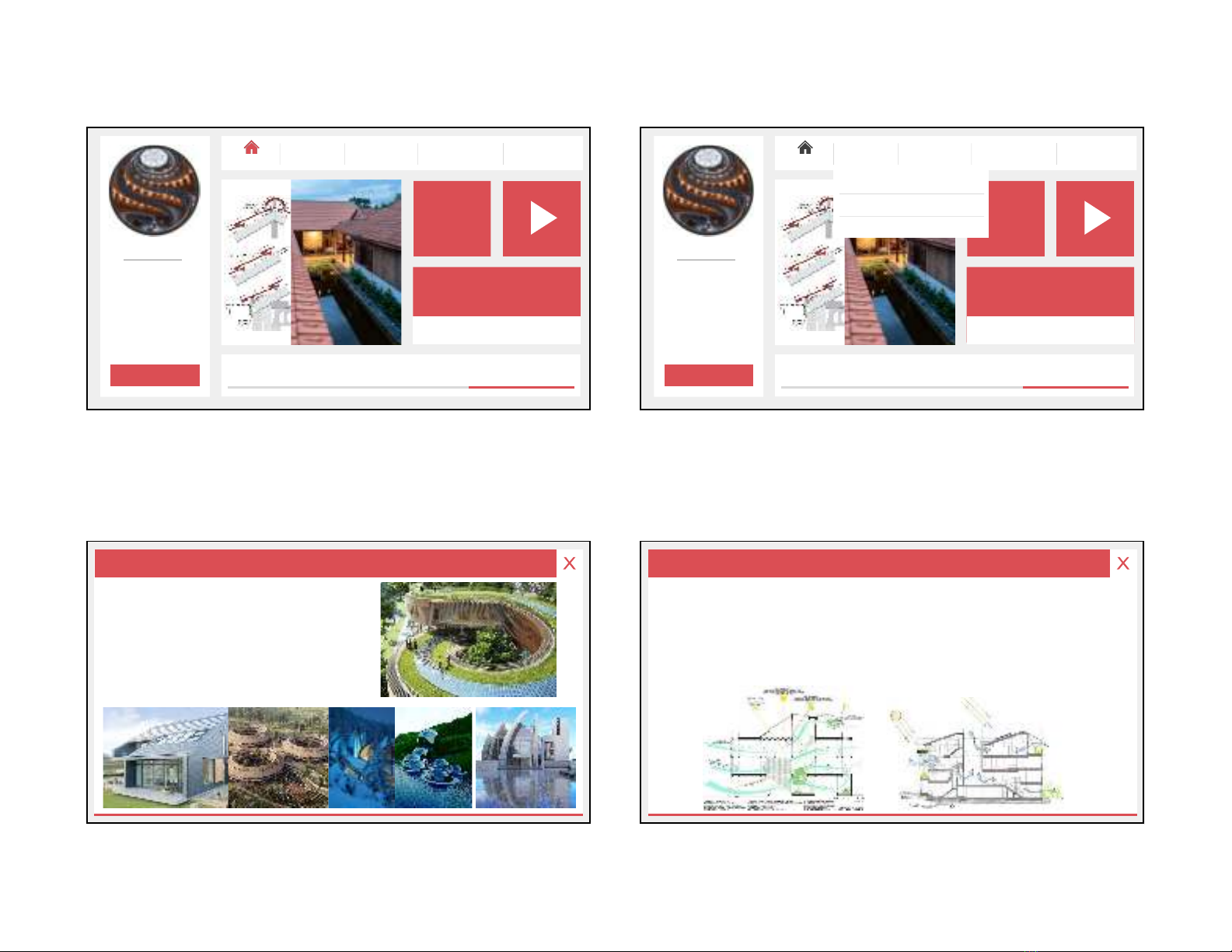

20/01/2024
1
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
Home Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
KHÁI NIỆM
CHUNG
1.1. KHÁI NIỆM
1.2. YÊU CẦU
1.3. VẬT LIỆU
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
1.1. KHÁI NIỆM CHUNG
•
MÁI LÀ BỘ PHẬN THUỘC KẾT CẤU CHỊU LỰC CAO
NHẤT CỦA CÔNG TRÌNH, ĐỒNG THỜI CÓ TÁC DỤNG
BAO CHE BẢO VỆ CÔNG TRÌNH TRƯỚC CÁC TÁC
ĐỘNG BẤT LỢI CỦA THIÊN NHIÊN.
•
MÁI NHÀ ĐÓNG VAI TRÒ CAO ĐỐI VỚI THẨM MỸ
CHO CÔNG TRÌNH.
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
1.2. YÊU CẦU
YÊU CẦU CHUNG:
●
KẾT CẤU CHỊU LỰC CỦA HỆ MÁI ĐẢM BẢO ỔN ĐỊNH, BỀN VỮNG. KẾT CẤU MÁI ĐƯỢC LIÊN
KẾT VÀO HỆ THỐNG KẾT CẤU CHỊU LỰC CHUNG CỦA CÔNG TRÌNH, CÓ ĐỦ KHẢ NĂNG CHỊU
ĐƯỢC TÁC ĐỘNG BẤT LỢI CỦA KHÍ HẬU.
●
CẤU TẠO & VẬT LIỆU TẤM LỢP ĐẢM BẢO KHẢ NĂNG THÓAT NƯỚC NHANH, CHỐNG THẤM
TỐT, CÁCH NHIỆT BỨC XẠ MẶT TRỜI HIỆU QUẢ.
20/01/2024
2
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC

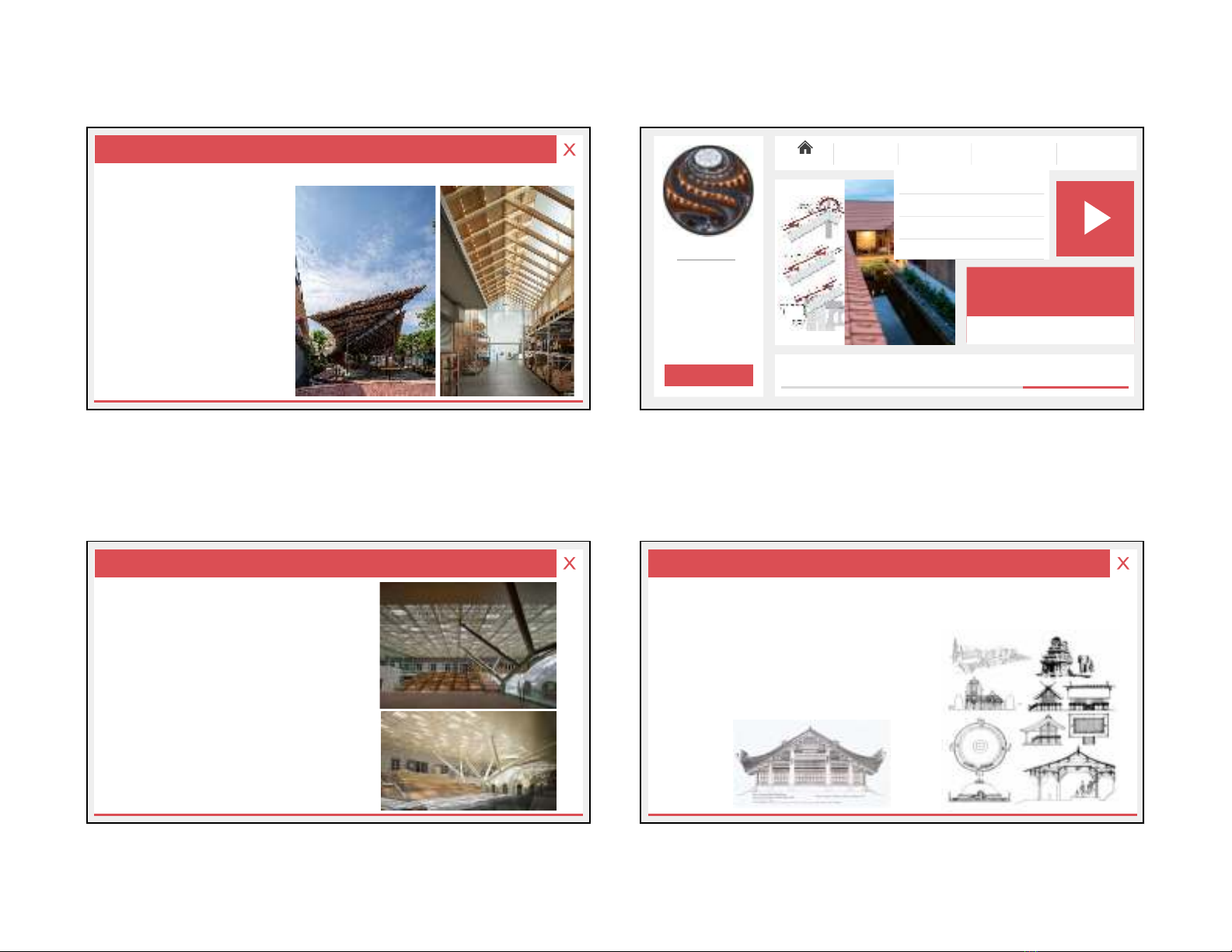

1.3. VẬT LIỆU
●
KẾT CẤU CHỊU LỰC MÁI: GỖ,
THÉP, BÊ TÔNG CỐT THÉP.
●
TẤM LỢP: THỰC VẬT ( TRANH,
LÁ, GỖ ), ĐẤT, ĐẤT NUNG (NGÓI),
ĐÁ, XI MĂNG, KIM LỌAI, NHỰA,
THỦY TINH, . . .
●
HỆ THỐNG TRẦN BÊN DƯỚI MÁI:
THỰC VẬT (TRE, RƠM RẠ, GỖ),
ĐẤT, KIM LỌAI, SỢI THỦY TINH,
THẠCH CAO, XI MĂNG.
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.1. CÁC YẾU TỐ
2.2. PHÂN LOẠI THEO VẬT LIỆU
PHÂN LOẠI MÁI
2.3. PHÂN LOẠI THEO HÌNH THỨC
2.4. PHÂN LOẠI THEO VỊ TRÍ
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.1. CÁC YẾU TỐ QUYẾT ĐỊNH PHÂN LOẠI
HÌNH DÁNG MÁI ĐƯỢC QUYẾT ĐỊNH BỞI CÁC YẾU TỐ:
●
MẶT BẰNG CÔNG TRÌNH.
●
KẾT CẤU CHỊU LỰC: VẬT LIỆU, HÌNH THỨC CỦA KẾT
CẤU (DẦM, DÀN, VÌ KÈO TAM GIÁC, VÌ KÈO HÌNH
THANG…).
●
VẬT LIỆU TẤM LỢP.
●
TRÌNH ĐỘ, KỸ THUẬT THI CÔNG.
●
CÔNG NĂNG CỦA KHÔNG GIAN BÊN TRONG CÔNG
TRÌNH.
●
HÌNH THỨC KIẾN TRÚC TRUYỀN THỐNG CỦA ĐỊA
PHƯƠNG.
National Gallery Singapore
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.1. CÁC YẾU TỐ QUYẾT ĐỊNH PHÂN LOẠI
HÌNH THỨC MÁI DỐC PHỤ THUỘC VÀO CÁC YẾU TỐ:
●
MẶT BẰNG CÔNG TRÌNH: VUÔNG, CHỮ NHẬT, CHỮ T,
CHỮ L, TRÒN. . .
●
VẬT LIỆU VÀ HÌNH THỨC KẾT CẤU CHỊU LỰC CỦA MÁI.
●
VẬT LIỆU & KÍCH THƯỚC TẤM LỢP.
●
YÊU CẦU CÔNG NĂNG CỦA KHÔNG GIAN BÊN TRONG
CÔNG TRÌNH.
●
TẬP QUÁN ĐỊA PHƯƠNG
20/01/2024
3
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC

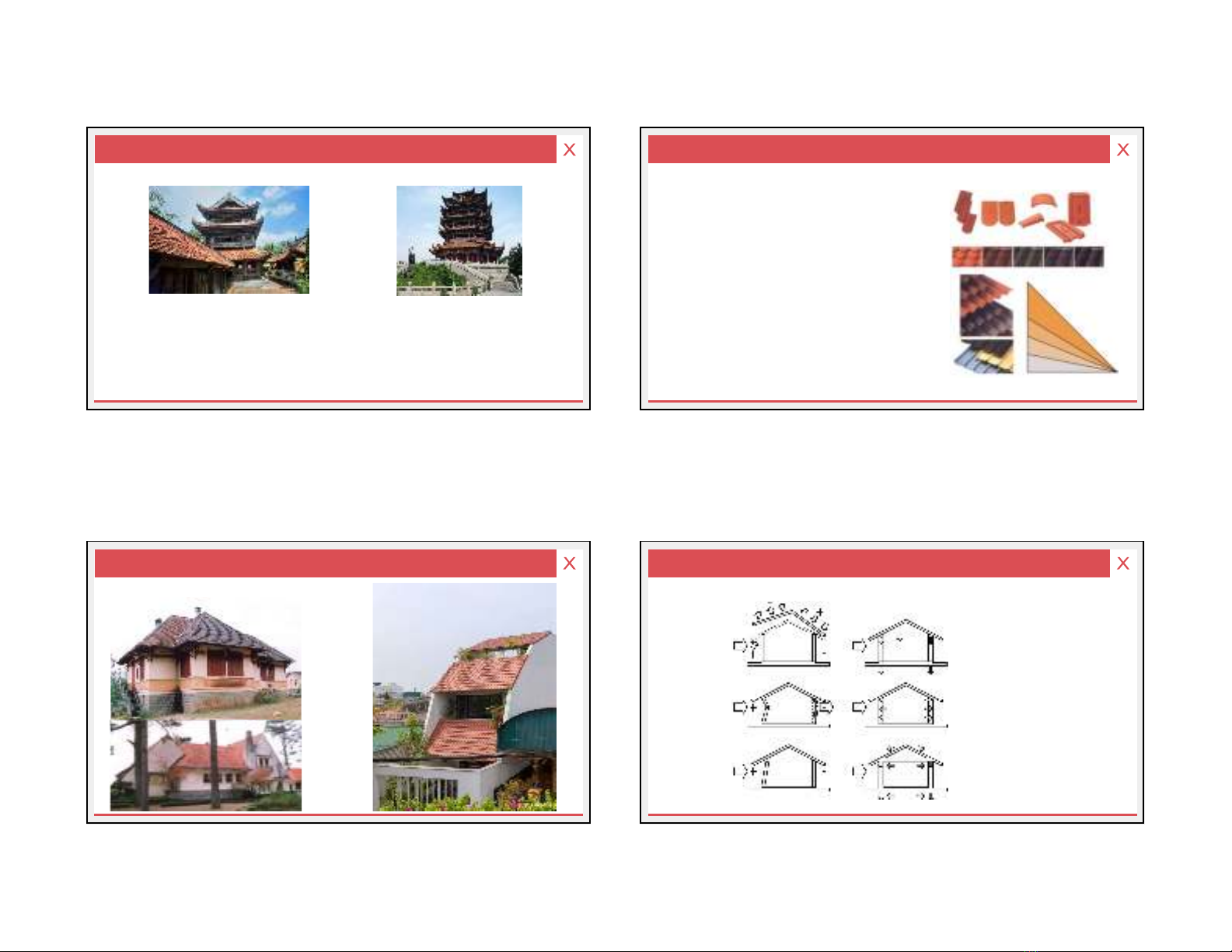

2.1. CÁC YẾU TỐ QUYẾT ĐỊNH PHÂN LOẠI
HÌNH THỨC MÁI DỐC
• Dốc mái thẳng, hếch lên ở góc mái tạo sự thanh thoát, lấy
cảm hứng từ mũi thuyền của nền văn hóa sông nước.
• Dùng bảy, kẻ đỡ mái hiên
• Cột mập to, phình ở phần giữa thân dưới
• Ngói lợp mái truyền thống Việt Nam là ngói mũi hài còn
gọi là ngói vẩy rồng
• GIAN, CHẠM KHẮC, THƯỚC TẦM
• Dốc mái võng xuống, , dốc nhiều ở đỉnh rồi xoải dần khi
xuống diềm mái.
• Đỡ mái hiên bằng hệ đấu-củng (còn gọi là "con sơn chồng
đấu" hoặc "chồng đấu tiếp rui")
• Cột thanh mảnh, tròn đều
• Ngói lợp Trung Hoa là ngói âm dương hay ngói ống.
CHÙA KEO - THÁI BÌNH HOÀNG HẠC LÂU - VŨHÁN
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.1. CÁC YẾU TỐ QUYẾT ĐỊNH PHÂN LOẠI
ĐỘ DỐC MÁI
●
YÊU CẦU: THÓAT NƯỚC NHANH, CHỐNG THẤM TỐT.
●
ĐỘ DỐC CỦA MÁI ĐƯỢC QUYẾT ĐỊNH BỞI CÁC YẾU TỐ:
●
HÌNH THỨC KẾT CẤU CHỊU LỰC CỦA MÁI.
●
VẬT LIỆU SỬ DỤNG LÀM TẤM LỢP: KÍCH THƯỚC TẤM
LỢP CÀNG NHỎ, ĐỘ DỐC MÁI CÀNG LỚN.
●
ĐỘ DỐC:
●
MÁI DỐC: 1/1; 3/5; 2/5; 1/5.
●
MÁI BẰNG: 1/100; 1/50.
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.1. CÁC YẾU TỐ QUYẾT ĐỊNH PHÂN LOẠI
ĐỘ DỐC MÁI
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.1. CÁC YẾU TỐ QUYẾT ĐỊNH PHÂN LOẠI

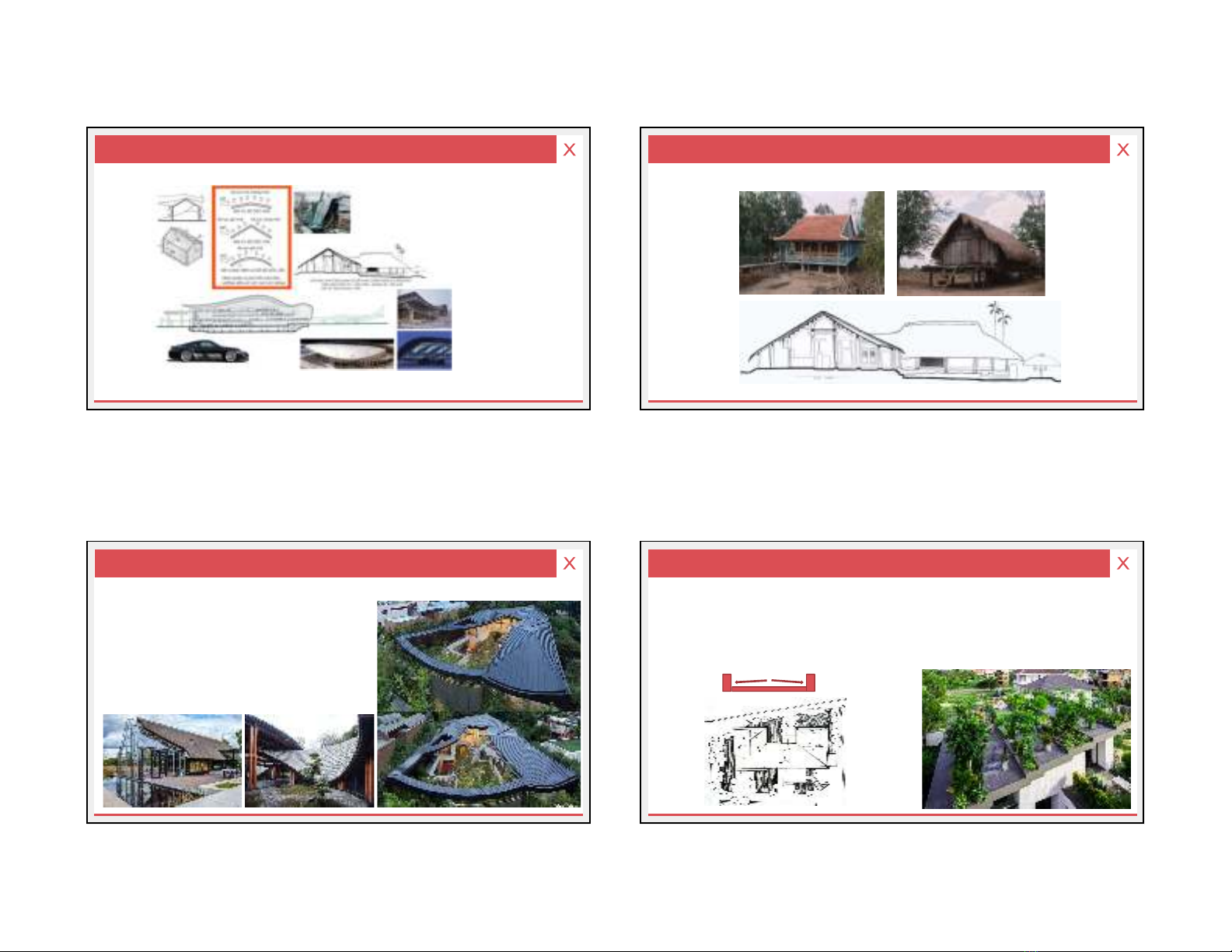

ÁP LỰC GIÓ ( BÃO ) TÁC ĐỘNG LÊN CÔNG TRÌNH
TAÙC ÑOÄNG AÛNH HÖÔÛNG GIAÛI PHAÙP CAÁU TRUÙC
MAÙI NHAØ
TÖÔØNG NHAØ
LIEÂN KEÁT CAÁU TRUÙC
MAÙI VAØO KEÁT CAÁU CHÒU
LÖÏC CUÛA COÂNG TRÌNH.
TAÊNG CÖÔØNG KHAÛ
NAÊNG CHÒU UOÁN CUÛA
TÖÔØNG.
HEÄ THOÁNG KHUNG CHÒU
LÖÏC TRUYEÀN TAÛI
TROÏNG NGANG XUOÁNG
MOÙNG COÂNG TRÌNH.
20/01/2024
4
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.1. CÁC YẾU TỐ QUYẾT ĐỊNH PHÂN LOẠI
ÁP LỰC GIÓ ( BÃO ) TÁC ĐỘNG LÊN CÔNG TRÌNH
MÁI CÓ HÌNH DẠNG CONG NÊN ĐƯỢC
ÁP DỤNG ĐỐI VỚI CÔNG TRÌNH TRONG
VÙNG ẢNH HƯỞNG CỦA BÃO
HÌNH DÁNG SẢN PHẨM ĐƯỢC NGHIÊN
CỨU TRÊN CƠ SỞ KHÍ ĐỘNG HỌC SÂN BAY KANSAI, Kts RENZO PIANO
KIẾN TRÚC TRUYỀN
THỐNG VŨNG BÃO
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.1. CÁC YẾU TỐ QUYẾT ĐỊNH PHÂN LOẠI
ÁP LỰC GIÓ ( BÃO ) TÁC ĐỘNG LÊN CÔNG TRÌNH
HEÄ THOÁNG MAÙI COÙ CAÁU TRUÙC CHOÁNG BAÕO & CHOÁNG NOÙNG
NHAØ ÔÛ VUØNG AN GIANG NHAØ ÔÛ VUØNG ÑAÉKLAK
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.2. PHÂN LOẠI THEO VẬT LIỆU
PHÂN LỌAI CẤU TẠO MÁI DỐC THEO VẬT LIỆU:
•THỰC VẬT: TRANH, LÁ, GỖ.
•NGÓI: ĐÁ, ĐẤT NUNG, XI MĂNG.
•KIM LỌAI: TOLE, HỢP KIM.
•VẬT LIỆU KHÁC: NHỰA, SỢI THỦY TINH, THỦY TINH. . .
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.2. PHÂN LOẠI THEO VẬT LIỆU

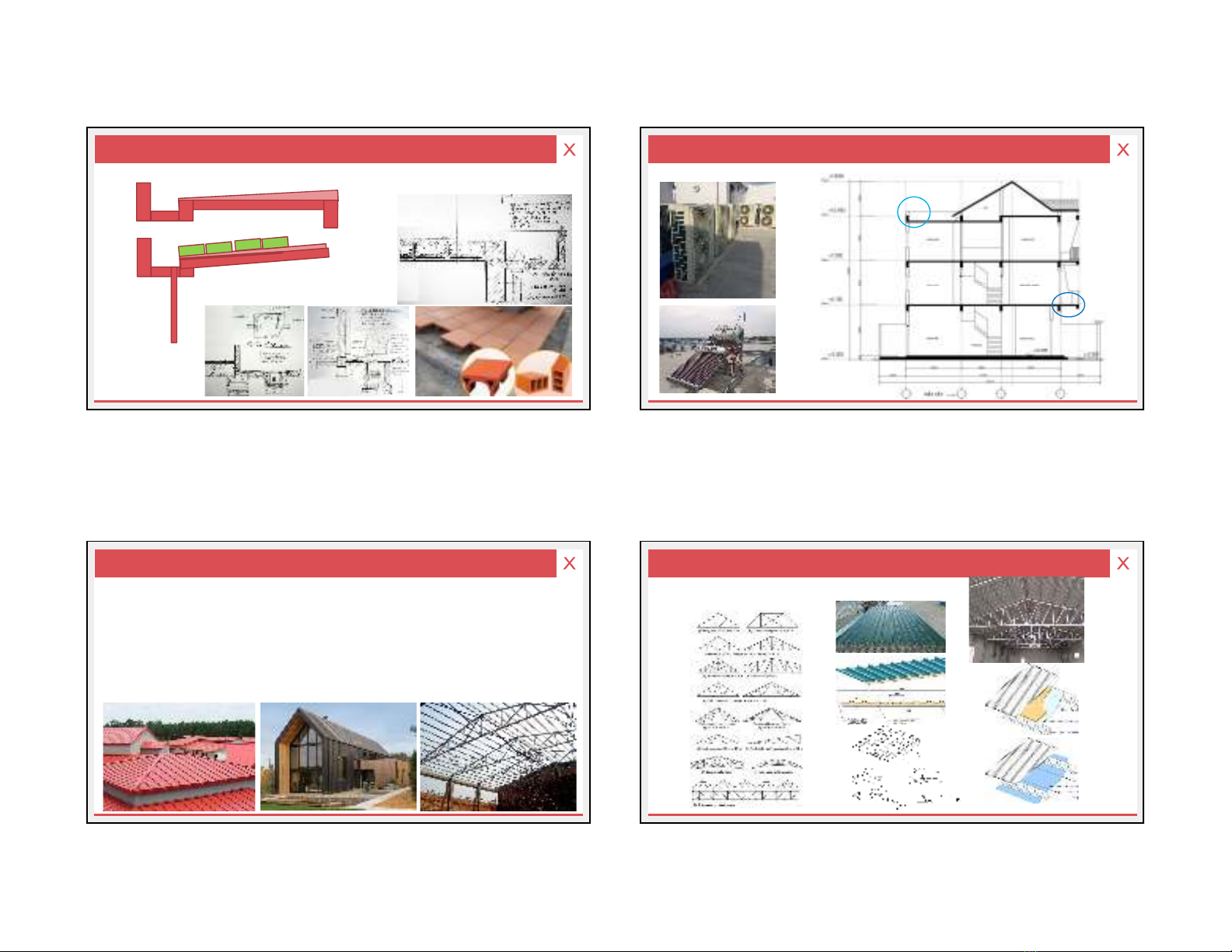

2.2.1. MÁI BẰNG BTCT
• MÁI BẰNG CÓ CẤU TRÚC TƯƠNG TỰ SÀN BTCT, BẢN SÀN MÁI BẰNG LÀ KẾT CẤU CHỊU LỰC.
• SÀN MÁI CẦN CÓ KHẢ NĂNG CHỐNG THẤM VÀ CÁCH NHIỆT.
• SÀN ĐƯỢC ĐÚC NGHIÊNG ĐỂ TẠO ĐỘ DỐC HOẶC CẤU TẠO LỚP VỮA CHỐNG THẤM DỐC I=2%
ĐỂ NƯỚC CHẢY VỀ SENO THU NƯỚC.
i=2%
20/01/2024
5
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.2. PHÂN LOẠI THEO VẬT LIỆU
2.2.1. MÁI BẰNG BTCT
SENO THU NƯỚC
LỖ THOÁT NƯỚC
ỐNG THÓAT NƯỚC
HỐ GA THU NƯỚC
i=2%
i=2%
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.2. PHÂN LOẠI THEO VẬT LIỆU
2.2.1. MÁI BẰNG BTCT
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.2. PHÂN LOẠI THEO VẬT LIỆU
2.2.2. MÁI LỢP TOLE
• MÁI LỢP TOLE ĐƯỢC LỢP TRÊN KẾT CẤU CHỊU LỰC LÀ VÌ KÈO HAY TƯỜNG HỒI CHỊU LỰC.
• TÔN LÀ DẠNG TẤM LỢP CÓ KÍCH THƯỚC LỚN NÊN YÊU CẦU ĐỘ DỐC NHỎ, CHỈ KHOẢNG 10-
20%, KHẢ NĂNG THOÁT NƯỚC TỐT NHƯNG YÊU CẦU CÁCH ÂM, CÁCH NHIỆT HẠN CHẾ.
• KẾT CẤU CHỊU LỰC MÁI: LÀ VÌ KÈO, TƯỜNG ĐẦU HỒI
• CẤU TRÚC ĐỠ TẤM LỢP MÁI TÔN KHÁ ĐƠN GIẢN, CHỈ BAO GỒM 1 LỚP XÀ GỒ ĐẶT LÊN KẾT CẤU
CHỊU LỰC MÁI
Home
KHÁI NIỆM
CHUNG PHÂN LOẠI MÁI THIẾT KẾ MÁI DỐC
CHƯƠNG 4:
CẤU TẠO
MÁI
Paul Goldberger
“
Architecture begins to matter when it
brings delight and sadness and
perplexity and awe along with a roof
over our heads
.”
TS. KTS. Giang Ngọc Huấn
GVHD: Ths. KTS. Nguyễn Vũ Mai Hân
MINI GAME
CẤU TẠO MÁI
DỐC
2.2. PHÂN LOẠI THEO VẬT LIỆU
2.2.2. MÁI LỢP TOLE
