Chương 8:
CƠ CẤU CAM
I. Đại cương
II.Phân tích động học cơ cấu cam
III.Phân tích lực cơ cấu cam
IV.Các cơ cấu khác
I Đại cương
I Đại cương
1 Định nghĩa
1 Định nghĩa

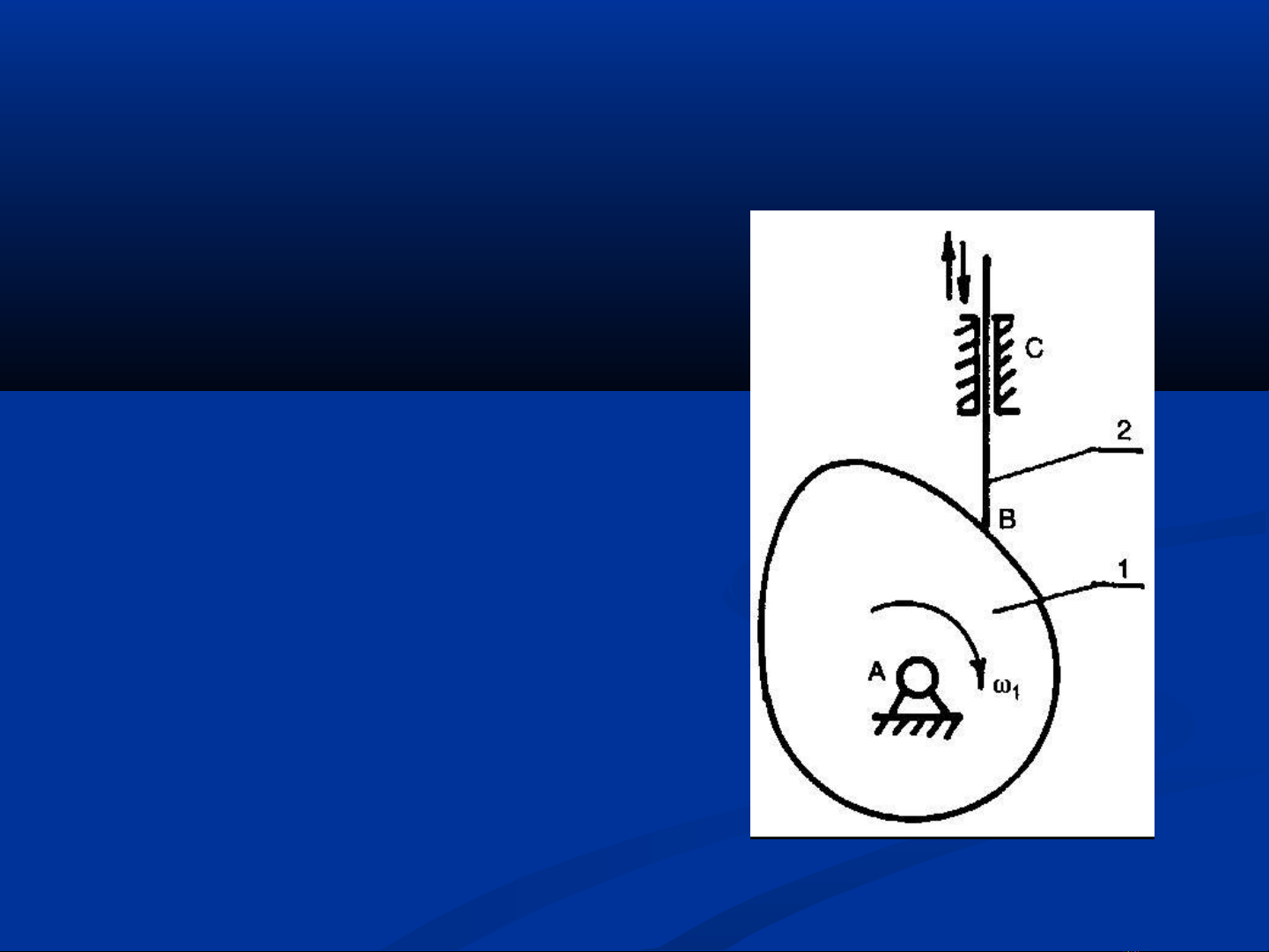

Cơ cấu cam là cơ cấu có
Cơ cấu cam là cơ cấu có
khâu bị dẫn được nối
khâu bị dẫn được nối
với khâu dẫn bằng khớp
với khâu dẫn bằng khớp
cao và có chuyển động
cao và có chuyển động
đi về theo qui luật nhất
đi về theo qui luật nhất
định
định
Cần
Cam
Biên dạng cam
2. Phân lọai cơ cấu
2. Phân lọai cơ cấu
cam
cam

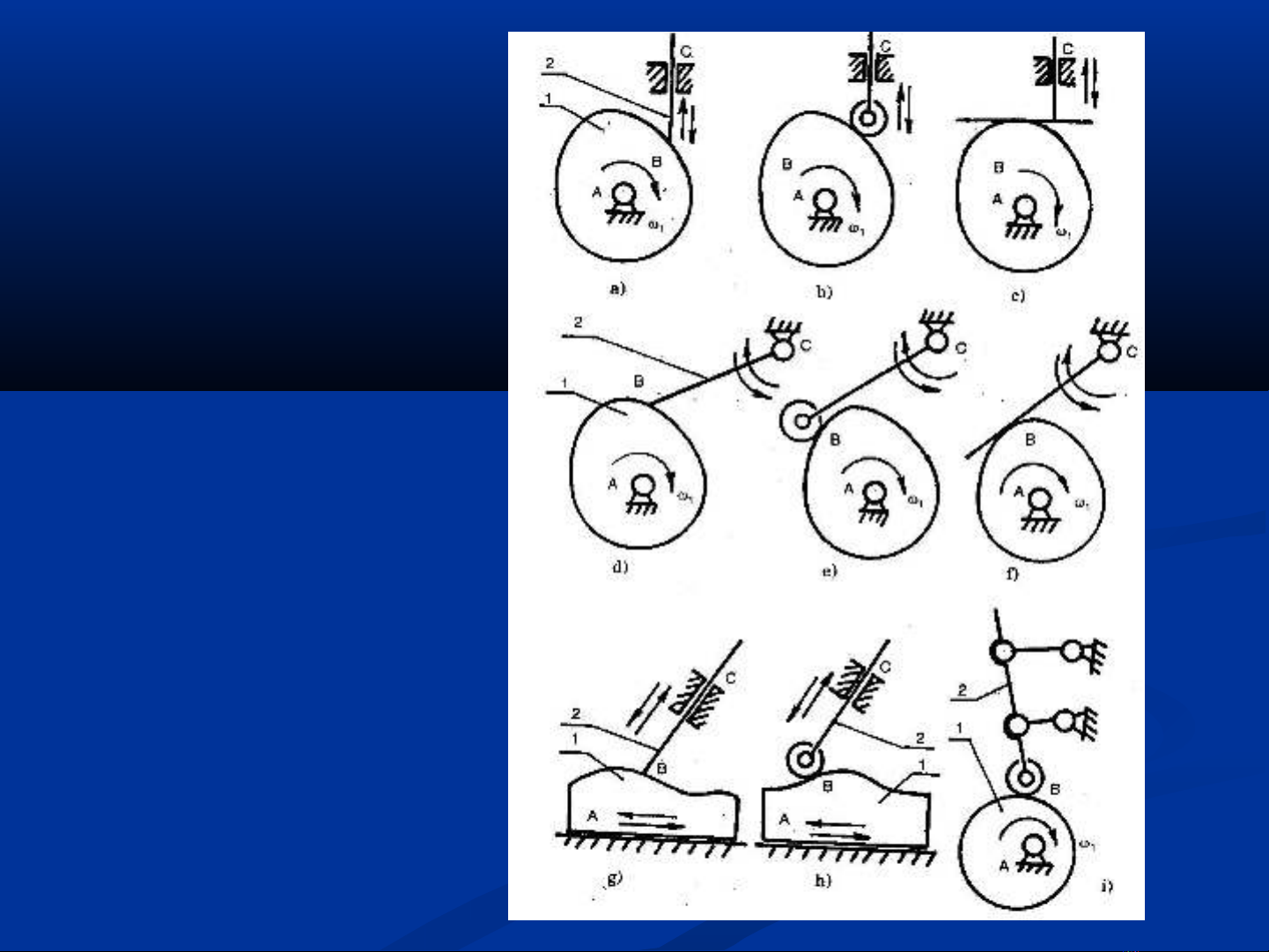

Theo chuyển động khâu dẫn : cam quay và
Theo chuyển động khâu dẫn : cam quay và
cam tịnh tiến(g,h)
cam tịnh tiến(g,h)
Theo chuyển động của cần: cần tịnh tiến, cần
Theo chuyển động của cần: cần tịnh tiến, cần
lắc , cần chuyển động song phẳng (i)
lắc , cần chuyển động song phẳng (i)
Theo hình dạng đáy cần: cần đáy nhọn, cần
Theo hình dạng đáy cần: cần đáy nhọn, cần
đáy con lăn, cần đáy bằng
đáy con lăn, cần đáy bằng
Theo mặt tiếp xúc giữa cam và đầu cần: làm
Theo mặt tiếp xúc giữa cam và đầu cần: làm
việc mặt trụ ngoài và mặt trụ trong(h9.3).
việc mặt trụ ngoài và mặt trụ trong(h9.3).
