Bài giảng Truyền động và điều khiển máy CNC: Chương 4.1 - TS. Đường Công Truyền

Chia sẻ: Ganuongmuoixa | Ngày: | Loại File: PDF | Số trang:16

Thêm vào BST
Báo xấu
121
lượt xem 11
download

  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Bài giảng Truyền động và điều khiển máy CNC: Chương 4.1 Truyền động trong máy công cụ CNC cung cấp cho người học những kiến thức như: Truyền động trục chính; Nhiệm vụ của truyền động chạy dao; Tính chất của truyền động chạy dao; Cấu trúc hệ truyền động chạy dao; Tính toán truyền động chạy dao; Tính toán tải trọng tĩnh – Static load.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài giảng Truyền động và điều khiển máy CNC: Chương 4.1 - TS. Đường Công Truyền

  1. 3/21/2021 Trường Đại học Công nghiệp TP.HCM TRUYỀN ĐỘNG VÀ ĐIỀU KHIỂN MÁY CNC Đường Công Truyền Chương 4 TRUYỀN ĐỘNG TRONG MÁY CÔNG CỤ CNC 1

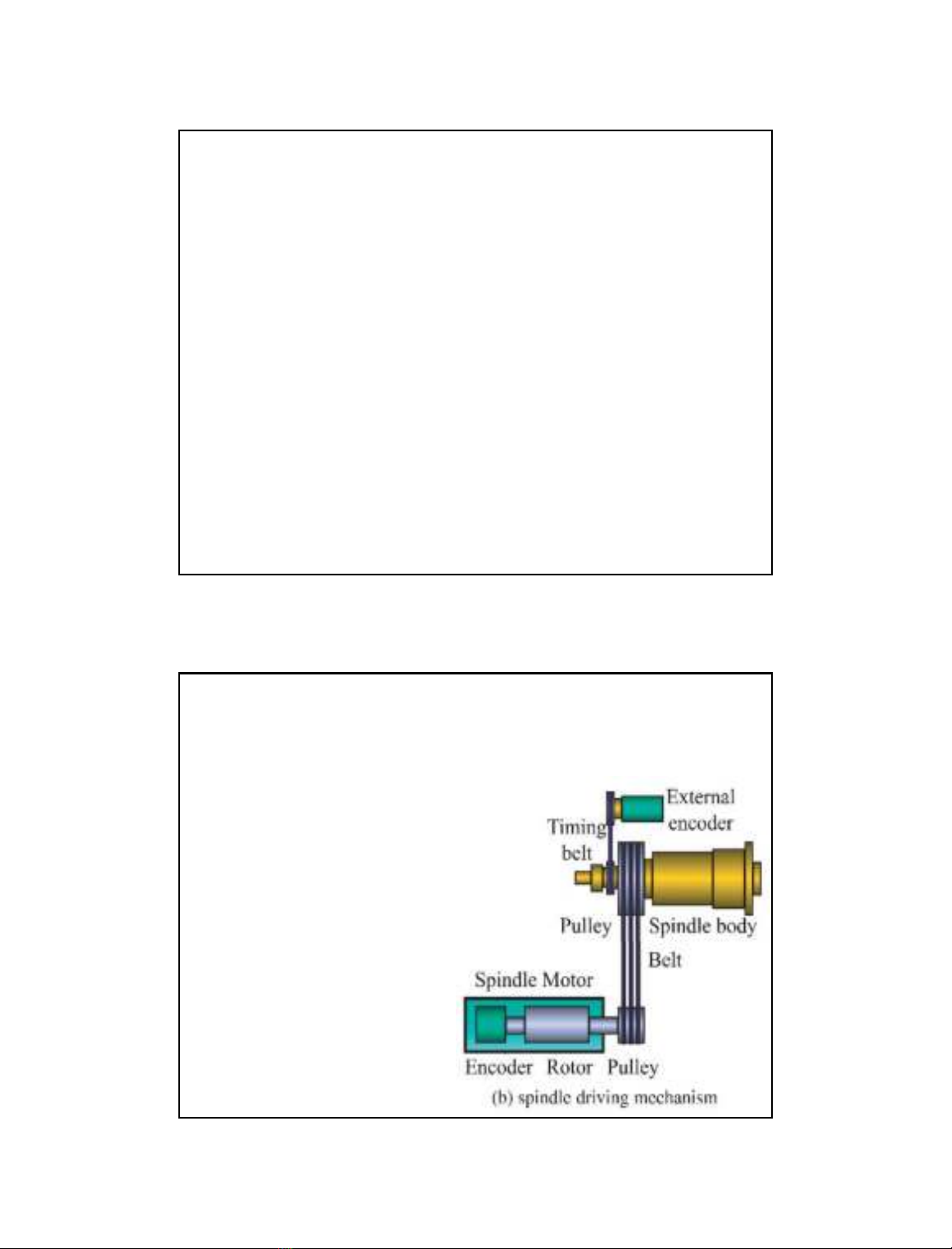

  2. 3/21/2021 TRUYỀN ĐỘNG TRỤC CHÍNH Truyền động trục chính • Tạo ra chuyển động chính • Gồm: – Động cơ servo – Thiết bị truyền động • Chuyển động quay của động cơ được truyền đến trục chính qua bộ truyền đai 2

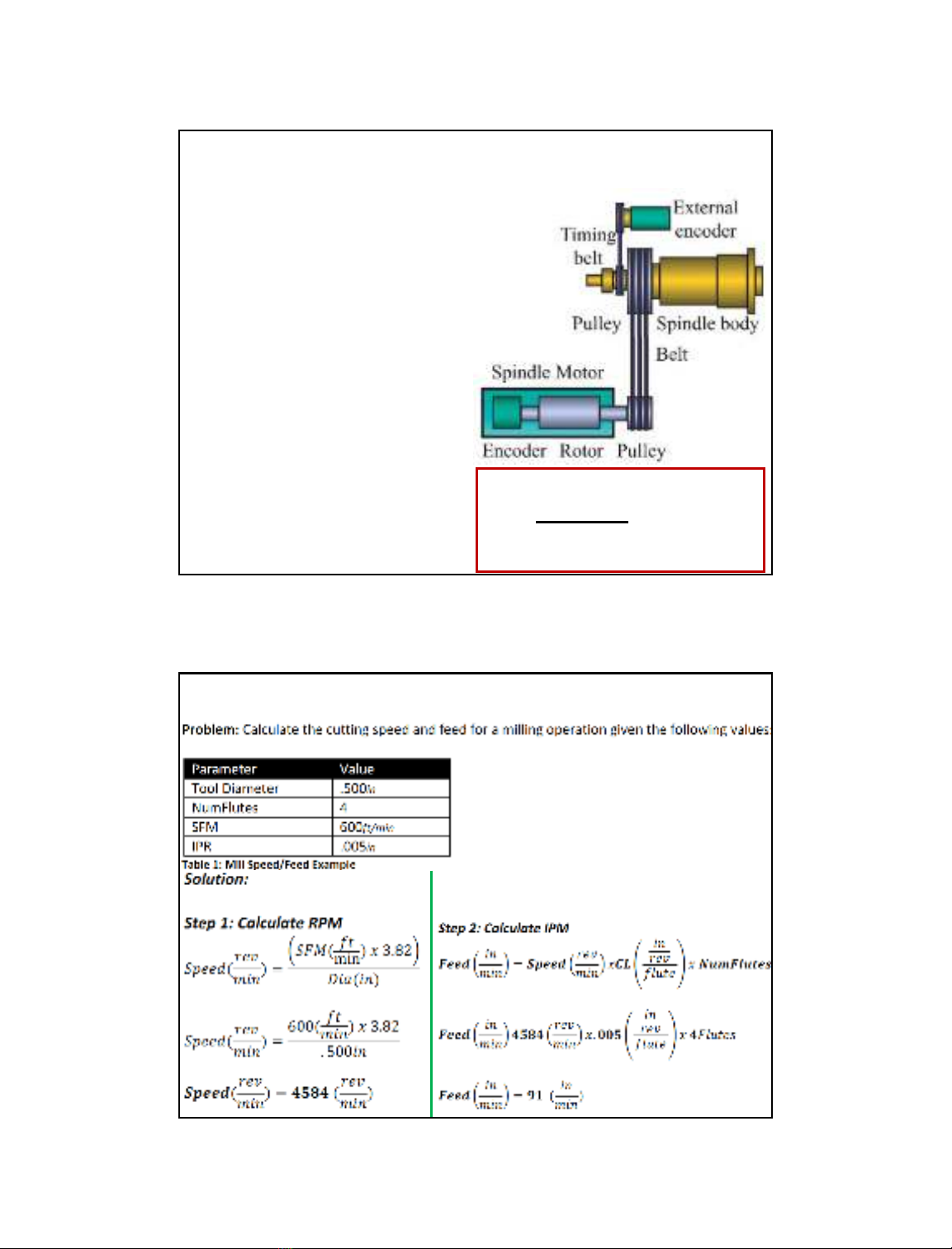

  3. 3/21/2021 Truyền động trục chính • Truyền động bánh răng: không thích hợp cho gia công tốc độ cao • Gần đây, truyền động trực tiếp (không qua bộ truyền đai) được sử dụng cho số vòng 1000V quay rất cao (> 10000 n= ( vg / ph ) vg/ph)  d Truyền động trục chính 3

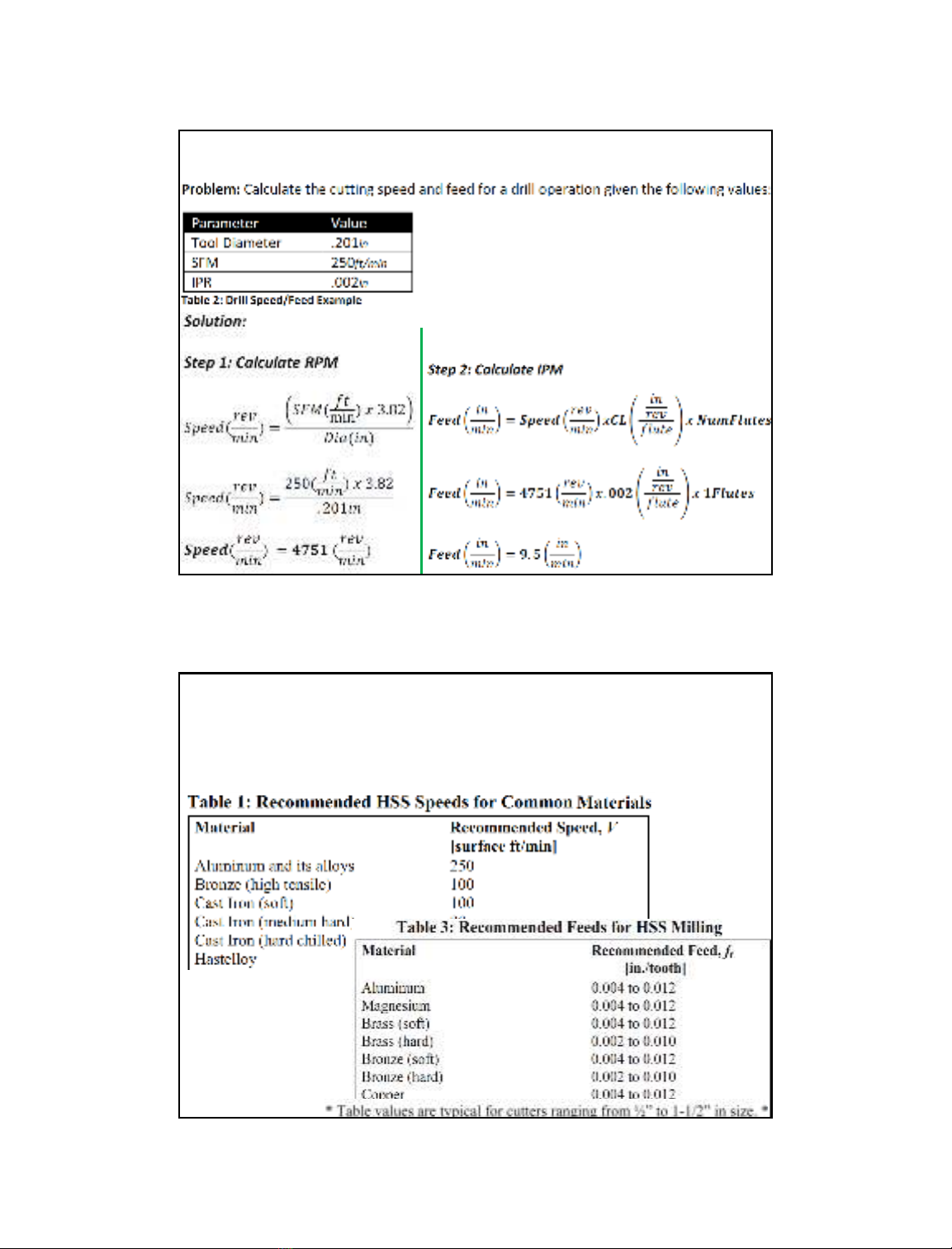

  4. 3/21/2021 Truyền động trục chính Bài tập về nhà 1 • Tính số vòng quay (vòng/phút) và tốc độ chạy dao (inch/phút) cho dao phay ngón (vật liệu HSS, 4 răng , đường kính 1 inch) gia công trên phôi bằng hợp kim nhôm. 4
  5. 3/21/2021 TRUYỀN ĐỘNG CHẠY DAO Nhiệm vụ của truyền động chạy dao • Tạo chuyển động chạy dao • Chuyển đổi các lệnh điều chỉnh trong bộ điều khiển thành các chuyển động tịnh tiến (hay quay tròn) của bàn máy mang dao (hay phôi) trên máy công cụ 5
  6. 3/21/2021 Tính chất của truyền động chạy dao • Có tính động học rất cao: bàn máy phải theo kịp biến đổi trong thời gian ngắn nhất nếu đại lượng dẫn biến đổi • Có độ vững chắc số vòng quay cao: cần giảm đến mức thấp nhất ảnh hưởng của lực cản chạy dao đến tốc độ chạy dao • Phạm vi điều chỉnh số vòng quay rất cao: từ 1:10000 đến 1:30000 • Đáp ứng được những lượng gia tăng dịch chuyển rất nhỏ (≤ 1 m) Cấu trúc hệ truyền động chạy dao • Gồm: – Động cơ servo – Thiết bị truyền động • Chuyển động quay của động cơ được truyền đến trục chính qua bộ truyền trục vít-đai ốc bi 6
  7. 3/21/2021 Cấu trúc hệ truyền động chạy dao • Truyền động chạy dao kiểm soát vận tốc và mômen xoắn của bàn máy thông qua các thiết bị truyền động của các trục dựa trên các lệnh về vận tốc từ hệ điều khiển CNC TÍNH TOÁN TRUYỀN ĐỘNG CHẠY DAO 7
  8. 3/21/2021 Tính toán truyền động chạy dao • Các động cơ truyền động chạy dao cần phải vượt qua các tải trọng tĩnh (static load) và tải trọng động (dynamic load) trong máy CNC • Static load để vượt qua: – Ma sát trong các thanh dẫn hướng – Ma sát trong các ổ bi – Lực chạy dao tác động lên bàn máy • Dynamic load để làm chuyển động: – Bàn máy, chi tiết – Trục vít truyền động Tính toán tải trọng tĩnh – Static load • Do ma sát giữa bàn máy và thanh dẫn hướng (guideway): – Mômen xoắn tác động lên motor do ma sát: – gf: hệ số ma sát trên thanh dẫn hướng – mt: khối lượng bàn máy – mw: khối lượng chi tiết – hp: bước vít – g: gia tốc trọng trường – Fz: lực cắt theo phương z 8
  9. 3/21/2021 Tính toán tải trọng tĩnh – Static load • Do ma sát của bi trục vít – Mômen xoắn mất đi do ma sát của ổ bi: – p: hệ số ma sát trên ổ bi – db: đường kính ổ bi – Ff: lực cắt chạy dao max – Fp: tải trọng trước khi làm việc (preload) Tính toán tải trọng tĩnh – Static load • Lực chạy dao tác động lên bàn máy – Mômen xoắn tác động lên trục vít do lực chạy dao – Ff: lực cắt chạy dao max (theo phương x) – hp: bước vít 9
  10. 3/21/2021 Tính toán tải trọng tĩnh – Static load • Tổng mômen xoắn do tải trọng tĩnh • Trường hợp có sử dụng hộp giảm tốc với tỉ số truyền là rg, thì tổng tải trọng tĩnh tác động lên motor sẽ giảm: Tính toán tải trọng động – Dynamic load • Mômen quán tính của bàn máy và chi tiết tác động lên trục vít • Mômen quán tính của trục vít có khối lượng ml và đường kính dp 10
  11. 3/21/2021 Tính toán tải trọng động – Dynamic load • Tổng mômen quán tính tác động lên trục động cơ • Jm : mô men quán tính của trục động cơ (tra bảng từ loại động cơ) • rg : tỉ số truyền hộp giảm tốc Tính toán tải trọng động – Dynamic load • Mômen quán xoắn do tải động và tĩnh •  : vận tốc góc của động cơ • B : hệ số giảm chấn • Je : tổng mômen quán tính tác động lên trục động cơ Động cơ được chọn từ Td 11
  12. 3/21/2021 Ví dụ • Tính toán lựa chọn động cơ DC servo cho truyền động chạy dao trên máy phay CNC 3 trục với các thông số như sau: Ví dụ • Mômen xoắn tác động lên motor do ma sát giữa bàn máy và thanh dẫn hướng 12
  13. 3/21/2021 Ví dụ • Mômen xoắn mất đi do ma sát của ổ bi: Ví dụ • Mômen xoắn tác động lên trục vít do lực chạy dao • Tổng mômen quán tính do tải trọng tĩnh 13
  14. 3/21/2021 Ví dụ • Mômen quán tính của bàn máy và chi tiết tác động lên trục vít Ví dụ • Mômen quán tính của trục vít 14
  15. 3/21/2021 Ví dụ • Tổng mômen quán tính tác động lên trục động cơ Tính toán tải trọng động – Dynamic load • Gia tốc góc trên trục động cơ 15
  16. 3/21/2021 Ví dụ • Mômen quán xoắn do tải động và tĩnh Ví dụ • Chọn động cơ DC servo Động cơ DC servo được chọn phải đạt được mômen xoắn Td = 18.90 N.m trong khoảng thời gian tăng tốc là 0.1 s 16
