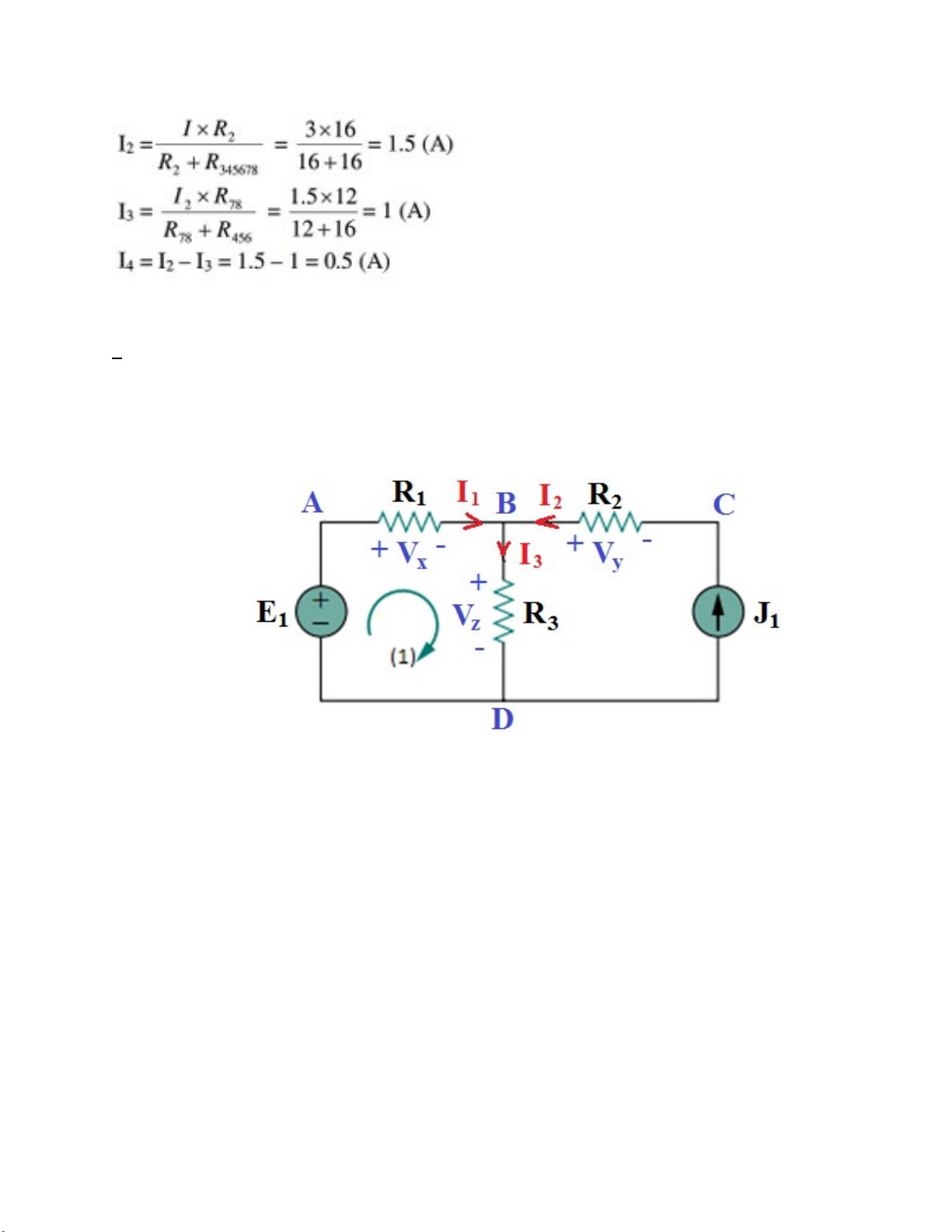

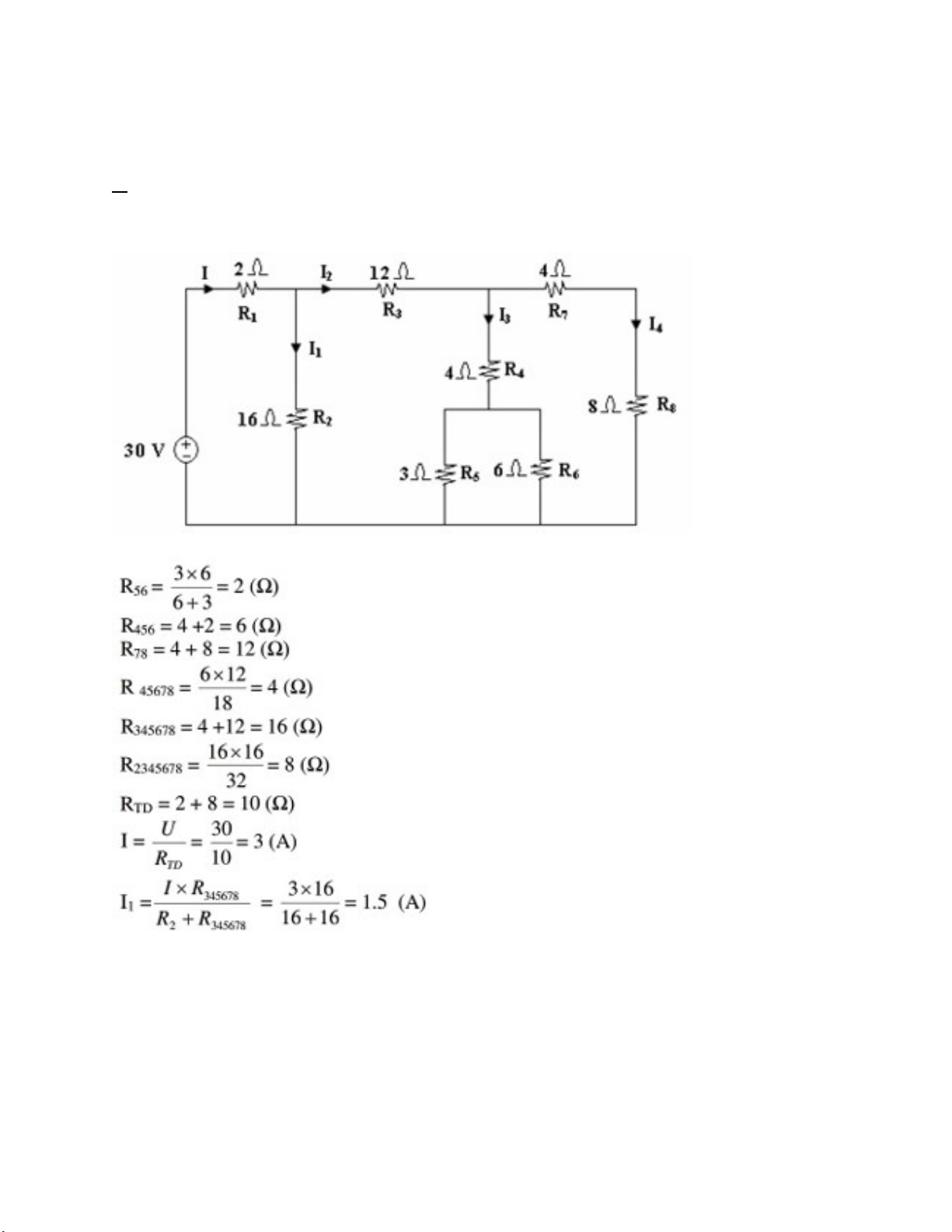

Suy ra: I1.R1 + I3.R3 + E2 - E1 = 0
Thế số vào ta được: I1.2 + I3.10 + 12 - 9 = 0
Hay: 2I1 + 10I3 = -3 (2)

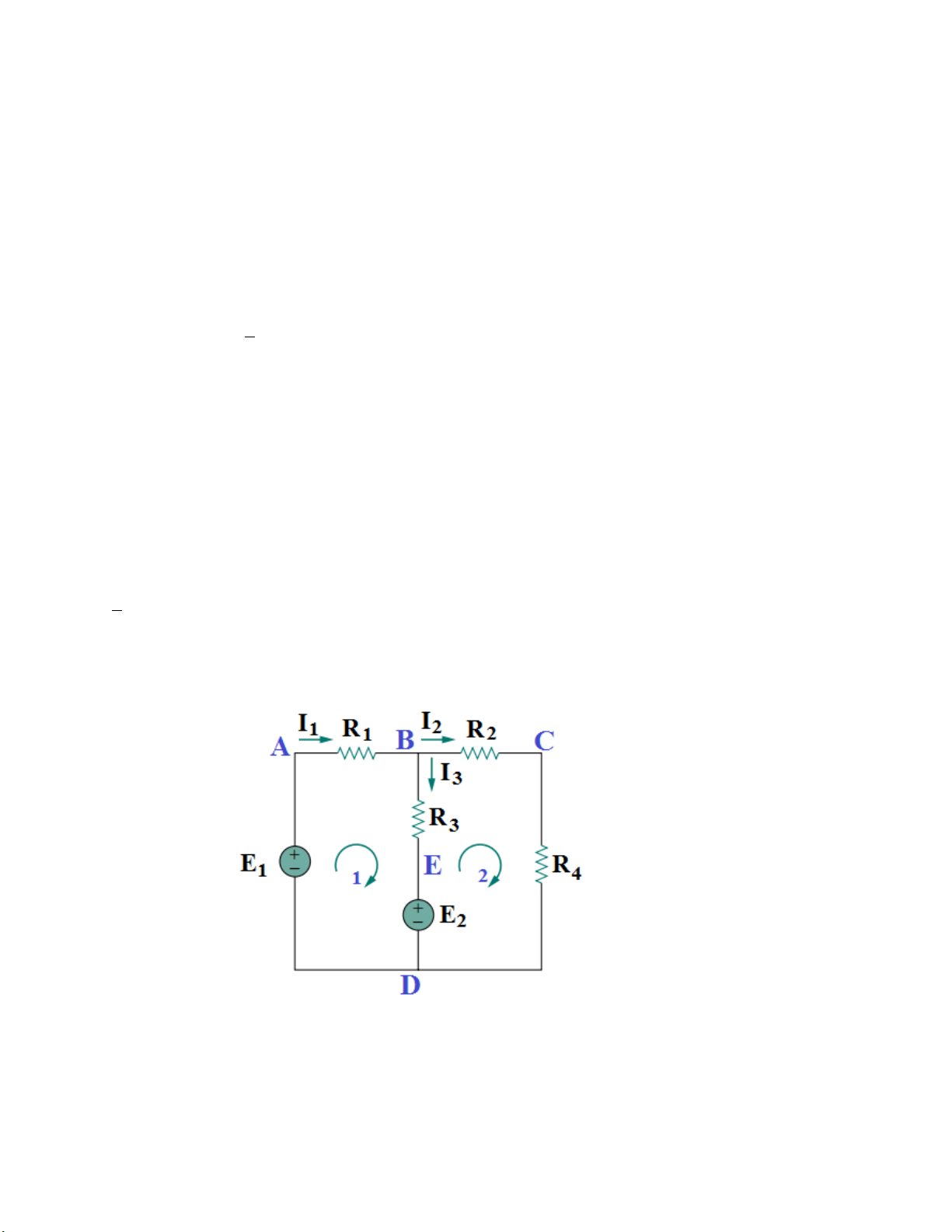

+ Áp dụng Định luật Kirchhoff 2 cho vòng kín 2:
VBC + VCD + VDE + VEB = 0
Suy ra: I2.R2 + I2.R4 - E2 - I3.R3 = 0
Thế số: I2.3 + I2.1 - 12 - I3.10 = 0
Hay: 4I2 - 10I3 = 12
Suy ra: 2I2 - 5I3 = 6 (3)
+ Thế (1) vào (2) ta được: 2(I2 + I3) + 10I3 = -3
2I2 + 12I3 = -3
Suy ra I2 = -1,5 - 6I3 (4)
+ Thế (4) vào (3) ta được: 2(-1,5 - 6I3) - 5I3 = 6
Hay -3 - 12I3 - 5I3 = 6
Suy ra: - 17I3 = 9
Suy ra: I3 = - 0,5294 [A]
+ Thế I3 = - 0,5294 [A] vào (4) ta được:
I2 = -1,5 – 6(-0,5294) = -1,5 + 3,1764 = 1,6764 [A]
+ Từ (1) suy ra: I1 = I2 + I3 = 1,6764 + (- 0,5294) = 1,147 [A]
+ PR1 = R1.(I1)2 = 2.(1,147)2 = [W]
+ PR2 = R2.(I2)2 = 3.(1,6764)2 = [W]
+ PR3 = R3.(I3)2 = 10.(- 0,5294)2 = [W]
+ PR4 = R4.(I2)2 = 1.(1,6764)2 = [W]
4

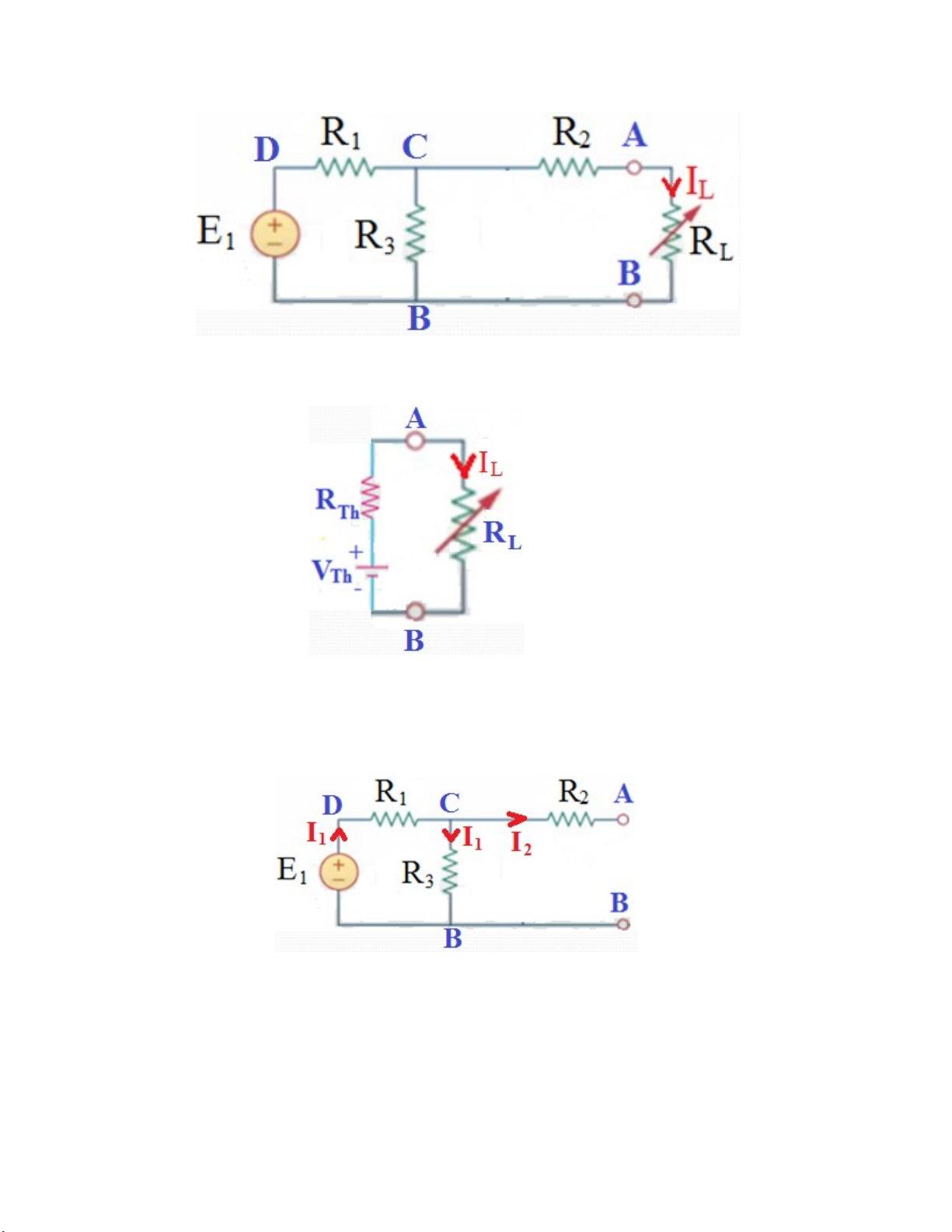

Cho mạch điện như hình vẽ, biết R1=2Ω, R2 = 10Ω, R3 = 12Ω, RL = 2Ω, E1 = 12V.
a/- Tìm mạch tương đương Thevenin giữa 2 nút A và B ?
b/- Dựa vào mạch tương đương Thevenin hãy xác định IL ?
