BỘ CÔNG THƯƠNG TRƯỜNG ĐH CÔNG NGHIỆP THỰC PHẨM TP.HCM Khoa: CNSH & KTMT
GVHD: TRẦN ĐỨC THẢO LỚP: 03DHMT2 NHÓM: 8
DANH SÁCH NHÓM
Họ tên sinh viên MSSV Phân công công việc
2009120125 Tìm tài liệu
Nguyễn Thanh Hưng Thái Thị Tú Minh 2009120159 Thiết kế bài
Nguyễn Thị Tú 2009120147 Tìm tài liệu, tổng
hợp bài.
Vưu Bảo Sơn 2009120139 Tìm tài liệu
• TỔNG QUAN VỀ CYCLONE
• GIỚI THIỆU VỀ CYCLONE
ƯỚT
• CÁC LOẠI CYCLONE ƯỚT
• KẾT LUẬN
TỔNG QUAN VỀ CYCLONE
1. KHÁI NIỆM Cyclone là một thiết bị xử lý bụi dựa vào lực ly tâm.
TỔNG QUAN VỀ CYCLONE

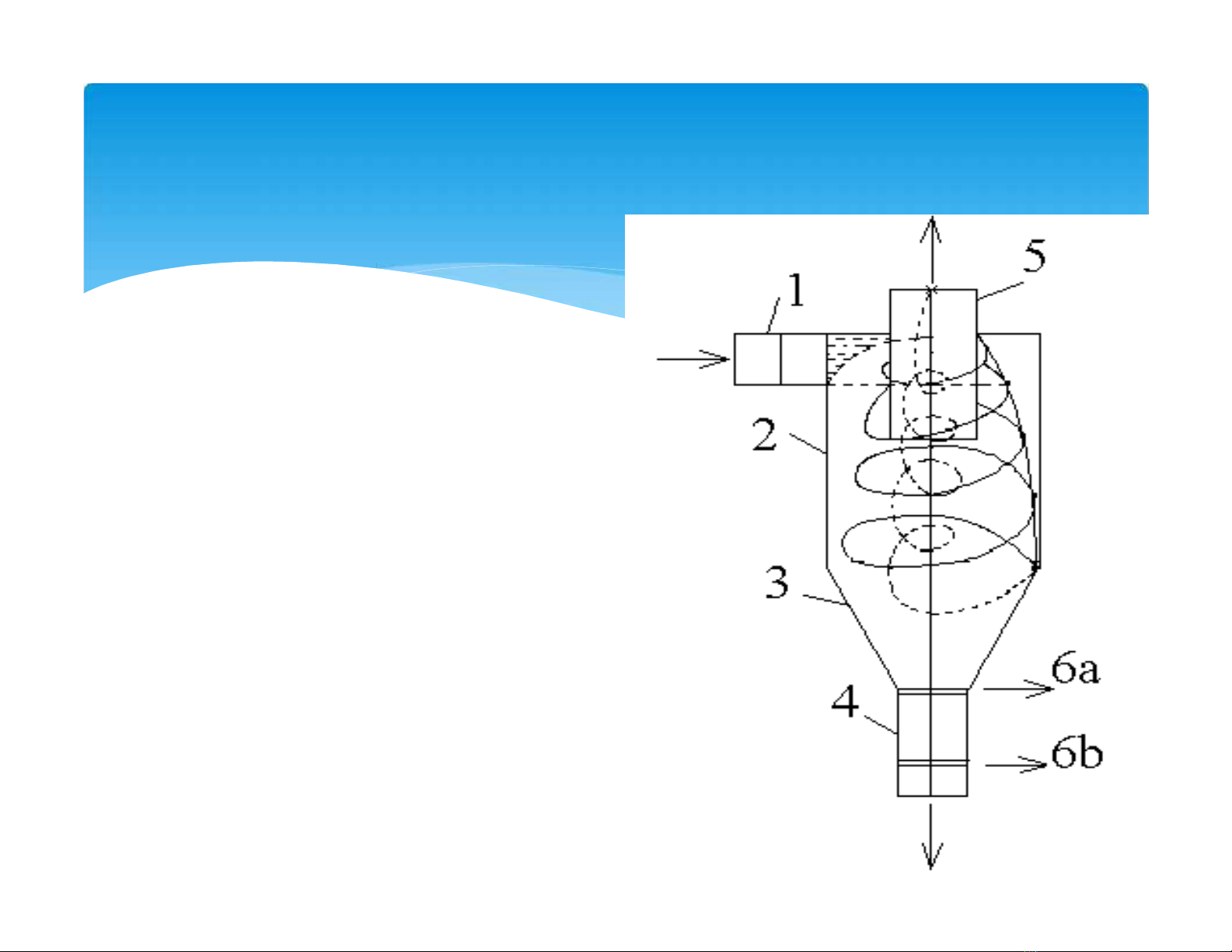

2. CẤU TẠO
- 1: ống dẫn khí vào
- 2: thân hình trụ đứng
- 3: thân hình phễu
- 4: ống xả bụi
- 5: ống thoát khí sau xử lý
- 6a,6b: là van tháo xả bụi
TỔNG QUAN VỀ CYCLONE
3. Nguyên tắc hoạt động Khi dòng khí và bụi chuyển động
theo một quỹ đạo tròn (dòng xoáy) thì các hạt bụi có khối lượng lớn hơn các phân tử khí sẽ chịu tác dụng của lực ly tâm văng ra phía xa trục hơn, phần gần trục xoáy lượng bụi sẽ rất nhỏ.
Nếu ta giới hạn dòng xoáy trong một vỏ hình trụ thì bụi sẽ va vào thành vỏ và rơi xuống đáy.
CYCLONE KHÔ
CYCLONE ƯỚT
GIỚI THIỆU VỀ CYCLONE ƯỚT
CYCLONE ƯỚT : là thiết bị lọc bụi dựa
vào nguyên lý sử dụng lực ly tâm kết hợp
với nguyên lý tiếp xúc giữa dòng khí mang
bụi với dòng chất lỏng, bụi trong dòng khí
bị chất lỏng giữ lại và thải ra ngoài dưới
dạng cắn bùn.
GIỚI THIỆU VỀ CYCLONE ƯỚT
2
3
7
Cấu tạo 1: quạt khí
10
2: ống dẫn khí vào
1
4
3: ống tâm
4: đườn dẫn nước vào
8
5: bể chứa nước
6: bể chứa bùn
7: thân hình trụ đứng
9
8: thân hình phễu
6
5
9: van tháo xả bụi
10 : đĩa phân phối nước
NGUYÊN LÝ HOẠT ĐỘNG CYCLONE ƯỚT
Nguyên lý
Cyclon ướt hoạt động
theo nguyên lý lọc ly
tâm kết hợp với
nguyên lý tiếp xúc
giữa dòng khí với
dòng chất lỏng.
NGUYÊN LÝ HOẠT ĐỘNG CYCLONE ƯỚT
• Nước được phun ra từ
nhiều đầu phun nhỏ của hệ thống phun đặt ở trục của cyclone
Cơ chế hoạt động • Dòng khí được đưa vào cyclone nhờ ống dẫn khí theo phương tiếp tuyến với thân cyclone, tạo thành dòng chuyển động xoáy trong cyclone.
NGUYÊN LÝ HOẠT ĐỘNG CYCLONE ƯỚT
Bụi trong dòng khí bị các
tia nước bắt và rơi xuống
đáy thết bị .Khí sạch được
đưa ra ngoài nhờ ống tâm.
Bùn rơi xuống và tháo ra
ngoài nhờ ống xả bùn.
CÁC LOẠI CYCLONE ƯỚT
I. Cyclone ướt pisơ – antony II. Cyclone chùm kiểu ướt III. Cyclone LIOT có màng
nước
IV. Cyclone ướt nhiều van
I. Cyclone ướt pisơ – antony
I. Cyclone ướt pisơ – antony
Cấu tạo
Tương tự thiết bị lọc bụi
ly tâm khô kiểu đứng bổ
sung thêm bộ phận phun
nước nằm bên trong
thiết bị.
CƠ CHẾ HOẠT ĐỘNG
Dòng khí được đưa vào cyclone nhờ ống dẫn khí từ dưới lên, theo phương tiếp tuyến với thân cyclone, tạo thành dòng chuyển động xoáy trong cyclone.
Nước được phun ra từ nhiều đầu phun nhỏ của hệ thống phun đặt ở trục của cyclone.
CƠ CHẾ HOẠT ĐỘNG
Bụi trong dòng khí bị các tia
nước bắt và rơi xuống đáy thết
bị.
Khí sạch qua bộ phận khử
sương rồi thoát ra ngoài. Tuy
nhiên trong một số trường hợp,
nếu thân của thiết bị đủ cao thì
người ta không cần thiết kế bộ
phận khử sương.
Ưu Nhược Điểm
Ưu điểm - Năng suất làm việc cao - Làm việc được với nhiệt độ cao - Thu hồi được bụi ướt - Làm giảm được nhiệt độ khí thải - Xử lý được một số khí độc Nhược điểm - Tiêu tốn nước - Khó khăn trong xử lý bùn (nước sau khi ra khỏi thiết bị)
II. Cyclone chùm kiểu ướt
Cyclone chùm kiểu ướt
Cấu tạo:
1: vỏ thiết bị
2: hộp khí chứa bụi
3: khoang xa nước tưới
4: hộp khí sạch
5: ống loa thoát khí
6: ống ngắn
7: ống dẫn khí hình côn
8: vòi phun nước chữ T
CƠ CHẾ HOẠT ĐỘNG
Khí chứa bụi được đưa vào
miệng vào của các ống hình
côn, có vòi phun nước chữ t.
nhờ sức ly tâm do dòng khí gây
ra, nước được xé nhỏ thành
giọt mịn và cùng với bụi đập
vào thành ống rồi chạy xuống
ngăn 3, tại đây nước và cặn
bùn được thải ra ngoài.
CƠ CHẾ HOẠT ĐỘNG
Khí sạch ở lõi giữa của các ống côn 7, và ống ngắn 6-thực chất là các cyclone để ngược-đi theo ống loa thoát khí 5 vào hộp khí sạch 4 rồi thoát ra ngoài.
Ưu Nhược Điểm
Ưu điểm
Thiết bị có nhiều cyclone con cấu thành nên diện tích tiếp xúc lớn dẫn đến năng suất và hiệu quả lọc cao. Lọc được hạt bụi nhỏ, hạ được nhiệt độ khí thải…
Nhược điểm:
Thiết bị gồm nhiều cyclone con nên cấu tạo phức tạp, chi phí thiết kế cao, việc xử lý nước sau khi ra khỏi thiết bị khó khan…
III. Cyclone LIOT có màng nước
Cyclone LIOT có màng nước
CƠ CHẾ HOẠT ĐỘNG
Ở phía trên của thân hình trụ có
lắp các mũi phun nước . Nước
được phun ra theo chiều thuận
với chuyển động xoắn ốc của
dòng khí bên trong cyclone và
phải tạo ra được màng nước
mỏng chảy từ trên xuống dưới và
láng khắp mặt trong của thân
cyclone.
CƠ CHẾ HOẠT ĐỘNG
Khi đi vào cyclone từ dưới lên trên
bằng ống dẫn vào nối theo phương
tiếp tuyến với vỏ trụ của cyclone để
tạo cho dòng khí có chuyển động
xoắn ốc. ống thoát khí ra cũng nối
theo phương tiếp tuyến với vỏ trụ
thuận chiều quay xoắn ốc của dòng
khí bên trong cyclone.
Ưu Nhược Điểm
Ưu điểm: -Có hiệu quả cao do dòng nước và dòng khí được bơm từ dưới lên… - Có thể hạ nhiệt độ khí thải
Nhược điểm: -Phải dung áp lực đẩy nươc và khí từ dưới lên làm tốn năng lượng, khó khăn cho việc xử lý cặn bùn…
IV. Cyclone ướt nhiều van
Cyclone ướt nhiều van
Cấu tạo
Là thiết bị có cấu tạo khá đơn giản
với chuyển động xoắn ốc của dòng
khí được tạo ra bởi hệ thống van –
cánh hướng dòng.
1: cánh ổn định dòng khí 2: vòi phun nước 3: cánh xoắn dòng 4: thùng chứa nước và cắn bùn 5: bơm
Cyclone ướt nhiều van
CƠ CHẾ HOẠT ĐỘNG
Bên trong thiết bị nước được
phun bằng vòi lên bề mặt nón
che bộ phận xoắn dòng để tạo
thành màng nước ở rìa nón che
và dòng khí đi qua màng nước
để được làm sạch bụi.
Ở đây không cần phun nước với áp suất cao và nhiều trường hợp cũng không cần thùng chứa nước cắn bùn bên dưới thiết bị.
Thiết bị được chế tạo với các cỡ đường kính
300 – 3600mm.
Năng suất lọc từ 700 – 100000 m3/h và tổn
thất áp suất 50 – 380 mm.
Ưu Nhược Điểm
Ưu điểm: - Thiết bị có hiệu quả lọc cao do thời gian tiếp xúc giữa dòng khí và dòng lỏng dài, khí được bơm ngược từ dưới lên và nước phân phối từ trên xuống làm tang hiệu quả của quá trình… Nhược điểm - Thời gian lọc lâu công suất nhỏ, phải có quá trình xử lý nước sau xử lý… - Một số thiết bị thường gặp thiết bị được chế tạo với các cỡ đường kính 300 – 3600mm. Năng suất lọc từ 700 – 100000 m3/h và tổn thất áp suất 50 – 380 mm.
KẾT LUẬN
Nước đưa vào thiết bị được phân phối đều theo từng giọt
nhỏ nhờ đĩa phân phối (đĩa lưới).
Ưu điểm nổi bật của cyclone ướt so với các thiết bị lọc bụi khác:
• Có thể làm việc nhiệt độ và độ ẩm cao.
Làm việc tốt ở áp suất cao •
• Năng suất lọc bụi cao ( 99% ), có thể lọc bụi có kích thước
< 0.1µm
• Có thể thu hồi bụi ướt
• Có thể xử lý một số khí độc
Nhược điểm của cyclone so với các thiết bị khác:
• Tốn nước , phải xử lý nước thải, cần sửa chửa bảo dưỡng tốt
vì có hiện tượng đóng cặn xi măng hóa vì bụi và hóa chất.
• Không nên dùng cyclone ướt để xử lý bụi chứa chất hữu cơ.
• Làm phức tạp cho hệ thống thoát nước và xử lý nước thải (
do cắn bùn )
Dùng để xư lý bụi thô và các không khí có nồng độ bụi cao (>20mg/m3 ) Ứng dụng rộng rãi trong các ngành công nghiệp như xi măng, sản xuất phân bón, quá trình sản xuất phát sinh ra bụi thô như đập, nghiền, sàng,…
Vị trí đặt cyclone ướt
Hệ thống xử lý khí tiếp theo
Cyclone ướt
Nguồn phát thải bụi
Hệ thống xử lý nước (bùn)
