Kh¸i qu¸t CÊu tróc cña hÖ thèng b¬m cao ¸p

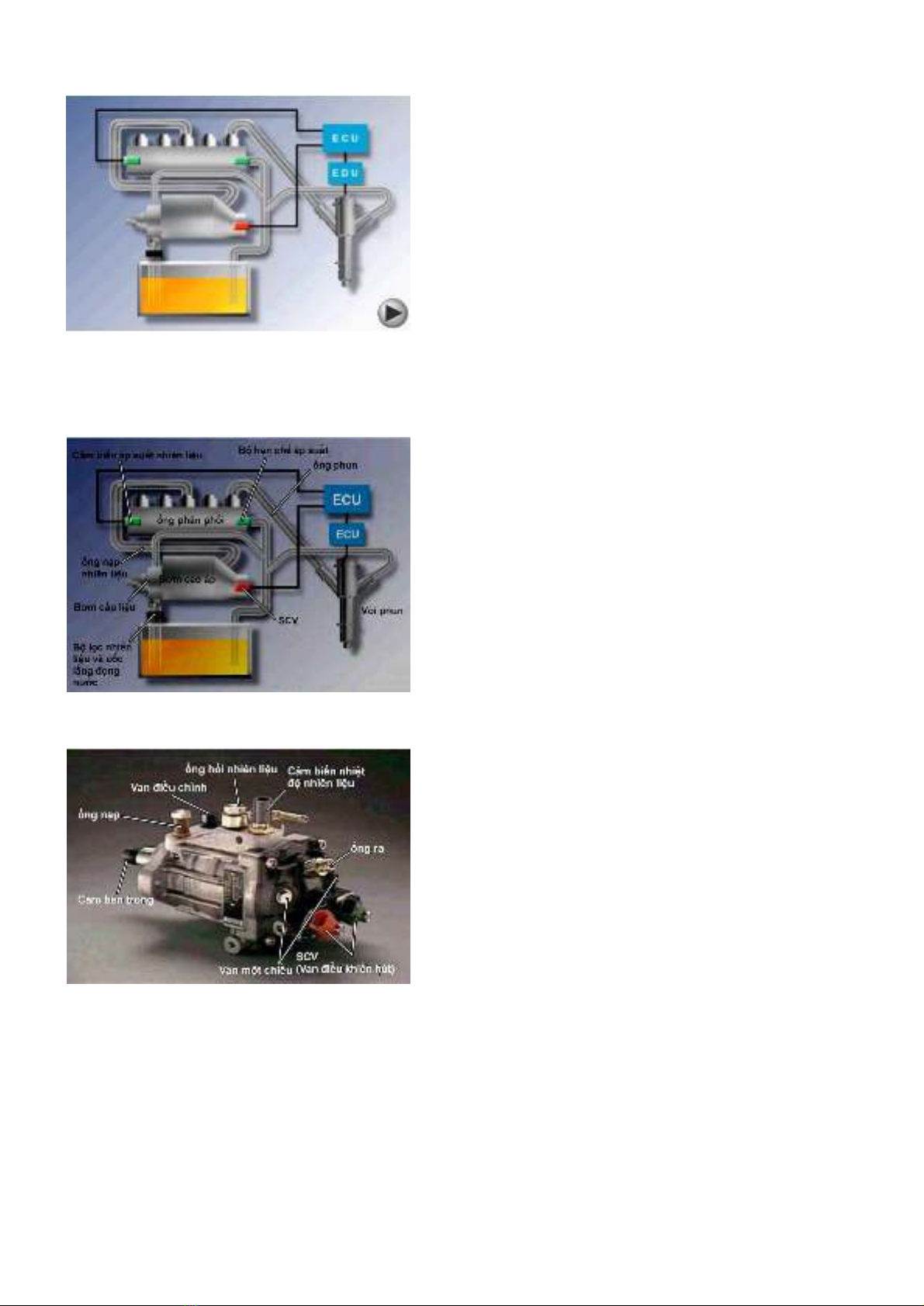

1. Kh¸I qu¸t
Nhiªn liÖu ®*îc dÉn lªn tõ b¬m cÊp liÖu ®Æt trong b¬m
cao ¸p ®*îc nÐn tíi ¸p suÊt cÇn thiÕt.
PÝtt«ng trong b¬m t¹o ra ¸p suÊt phun cÇn thiÕt. ¸p suÊt
nµy thay ®æi theo t«c ®é ®éng c¬ vµ ®iÒu kiÖn ti tõ 20
Mpa ë chÕ ®é kh«ng t¶i ®Õn 135 Mpa ë chÕ ®é t¶i cao vµ
tèc ®é vËn hµnh cao (trong EFI-diesel th«ng th*êng th×
¸p suÊt nµy tõ 10 ®Õn 80 Mpa).
ECU ®iÒu khiÓn SCV (Van ®iÒu khiÓn hót) ®Ó ®iÒu chØnh
¸p suÊt nhiªn liÖu, ®iÒu chØnh l*îng nhiªn liÖu ®I vµo
b¬m cao ¸p.
ECU lu«n lu«n theo dâi ¸p suÊt nhiªn liÖu trong èng
ph©n phèi b»ng cm biÕn ¸p suÊt nhiªn liÖu vµ thùc hiÖn
®iªï khiÓn ph¶n håi.
(1/2)
2. Tªn chi tiÕt
(2/2)
B¬m cao ¸p H×nh d¹ng b¬m cao ¸p
1. Tªn chi tiÕt
(1/2)
-2-
2.§éng c¬ 2KD_ FTV vµ 1ND_ TV
(2/2)

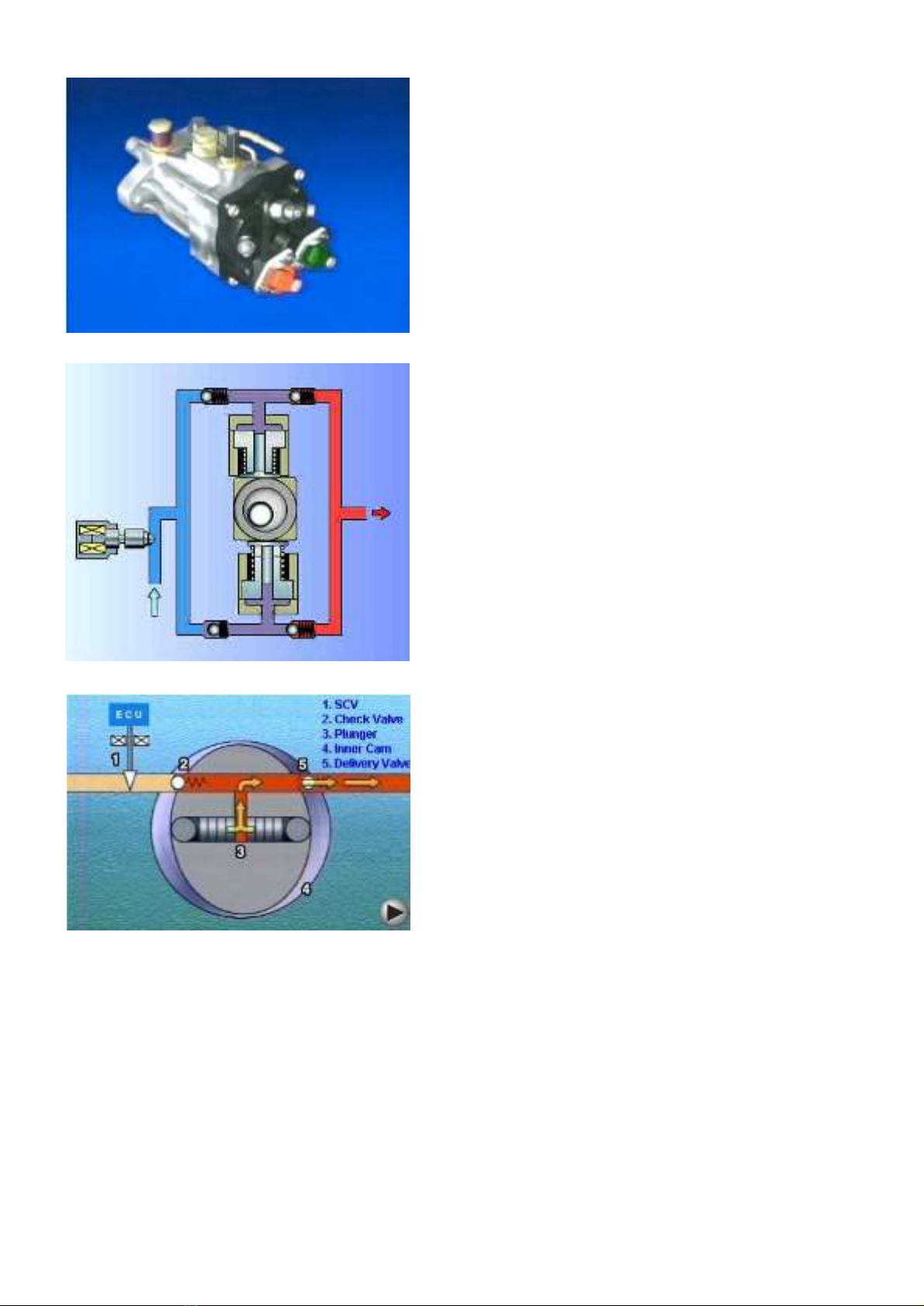

CÊu t¹o bªn trong cña b¬m cao ¸p
1. Van ®iÒu chØnh
2. B¬m cÊp liÖu
3. SCV (Van ®iÒu khiÓn hót)
4. Van mét chiÒu
5. PÝtt«ng
6. Cam trong
7. Van ph©n phèi
(1/1)
Dßng ch¶y nhiªn liÖu cña b¬m cao ¸p
Nhiªn liÖu trong b¬m cao ¸p ch¶y theo tr×nh tù sau ®©y:
· B¬m cÊp liÖu
· SCV (Van ®iÒu khiÓn hót)
· Van mét chiÒu
· PÝtt«ng
· Van ph©n phèi
(1/3)
-3-

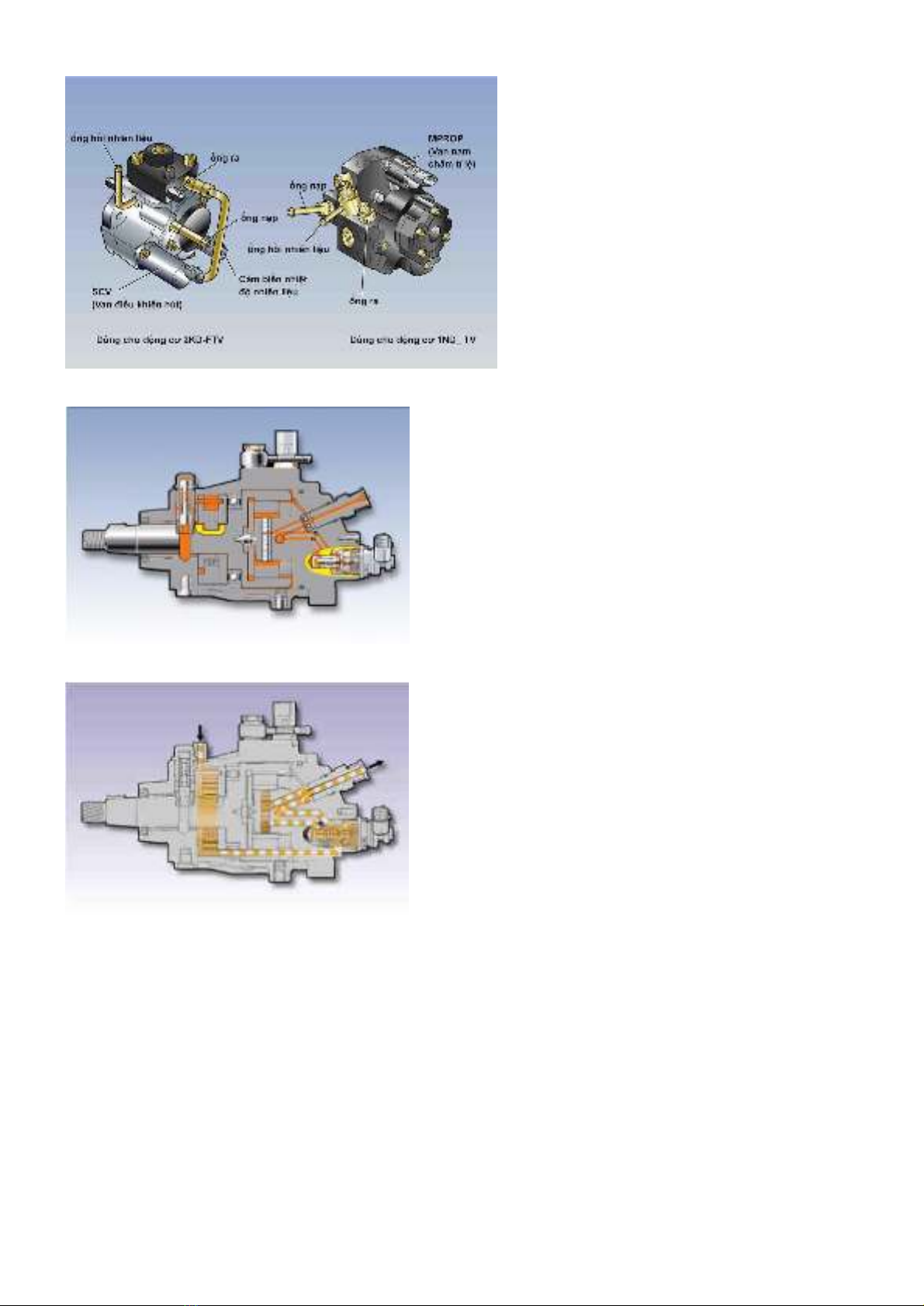

Cã hai hÖ thèng èng dÉn nhiªn liÖu trong b¬m
cao ¸p.
(2/3)
§éng c¬ 2KD_ FTV
§èi víi dßng nhiªn liÖu cña b¬m cao ¸p dïng
trong ®éng c¬ 2KD-FTV, th× pÝtt«ng B dÉn
nhiªn liÖu vµo trong khi pitt«ng A b¬m nhiªn
liÖu ra nh* m« t¶ ë h×nh bªn tr¸i.
Do ®ã, pÝtt«ng A vµ B chuyÓn nhiªn liÖu vµo
èng ph©n phèi lÇn l*ît hót vµo vµ b¬m nhiªn
liÖu ra.
(3/3)
Tham kh¶o
Dßng nhiªn liÖu cña b¬m cao ¸p
§éng c¬ 1ND-TV
B¬m cao ¸p dïng trong ®éng c¬ 1ND-TV cã ba
pÝtt«ng nh* ®*îc m« t¶ trong h×nh bªn tr¸i vµ
göi nhiªn liÖu vµo èng ph©n phèi b»ng c¸ch lÇn
l*ît hót vµo vµ b¬m ra. Qu¸ tr×nh nµy vÒ c¬ b¶n
còng t*¬ng tù nh* ®èi víi 2KD-FTV chØ kh¸c ë
chç lµ 1ND-TV sö dông ba pÝtt«ng.
§éng c¬ 1ND-TV cßn ®iÒu khiÓn l*îng nhiªn
liÖu dÉn vµo pitt«ng b»ng MPROP (van nam
ch©m tØ lÖ), nã cã c¸c chøc n¨ng gièng nh* cña
SCV (van ®iÒu khiÓn hót).
-4-

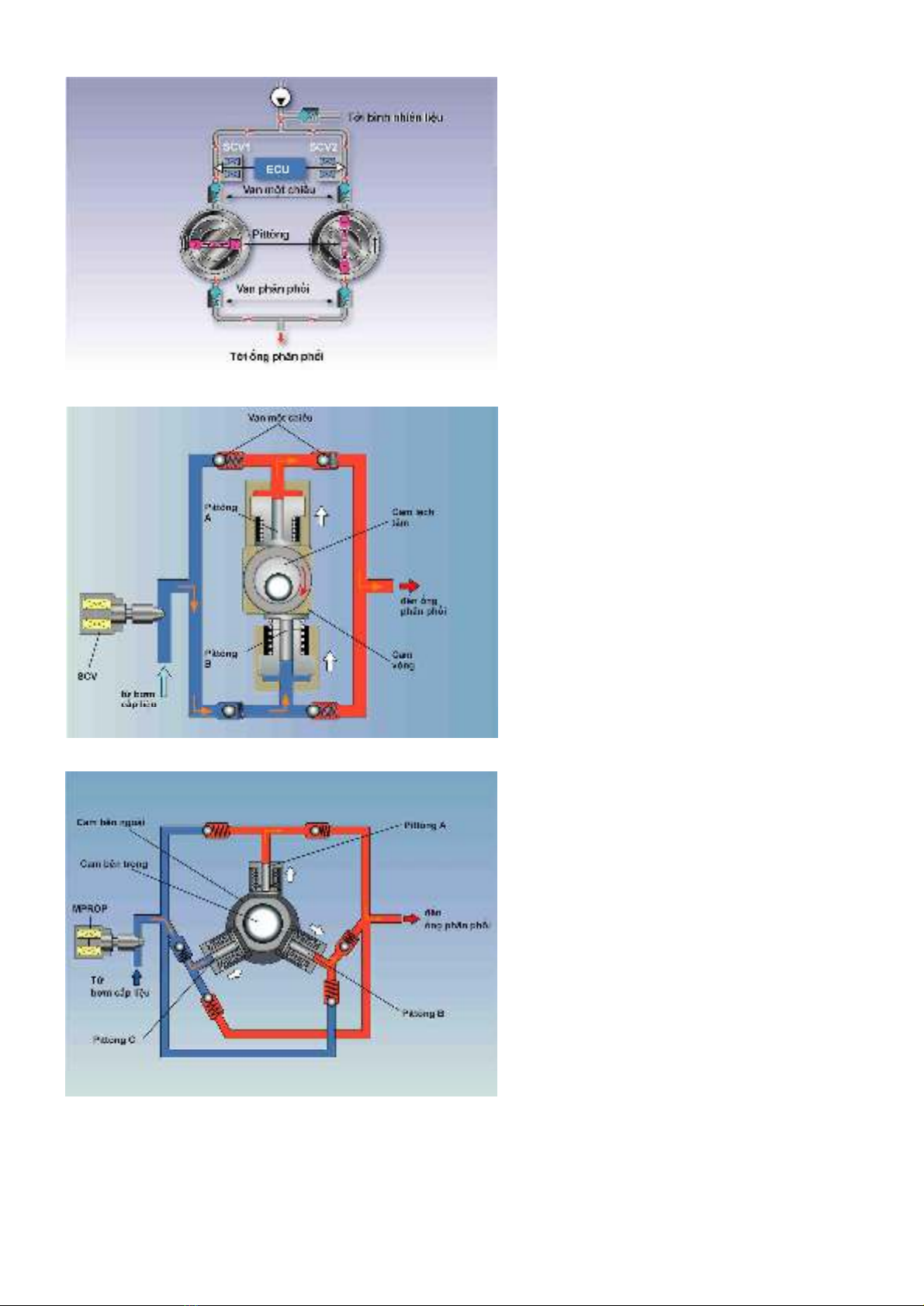

T¹o ra ¸p suÊt nhiªn liÖu trong b¬m cao ¸p
Hai côm pÝtt«ng ®Æt ®èi diÖn nhau ®*îc dÉn ®éng bëi cam
bªn trong qua c¸c con l¨n.
Cam trong ®*îc dÉn ®éng bëi ®éng c¬ qua ®ai cam.
PhÇn trong cña cam bªn trong cã h×nh ªlip tiÕp xóc víi con
l¨n.
Khi cam bªn trong quay, nã lµm cho pÝtt«ng tÞnh tiÕn qua l¹i,
vµ viÖc hót vµ b¬m nhiªn liÖu sinh ra sÏ t¹o ra ¸p suÊt
(1/2)
§éng c¬ 2KD-FTV
ViÖc quay cña cam lÖch t©m lµm cho cam vßng quay víi
mét trôc lÖch. Cam vßng quay vµ ®Èy mét trong hai pitt«ng
®i lªn trong khi ®Èy pitt«ng kia ®i xuèng hoÆc ng*îc l¹i ®èi
víi h*íng ®i xuèng.
§èi víi b¬m cao ¸p, pitt«ng B bÞ ®Èy xuèng ®Ó nÐn nhiªn
liÖu vµ chuyÓn nã vµo èng ph©n phèi khi pÝtt«ng A bÞ kÐo
xuèng ®Ó hót nhiªn liÖu vµo. Ng*îc l¹i, khi pitt«ng A ®*îc
®Èy lªn ®Ó nÐn nhiªn liÖu vµ dÉn nã ®Õn èng ph©n phèi th×
pitt«ng B ®*îc kÐo lªn ®Ó hót nhiªn liÖu lªn.
(2/2)
§iÒu chØnh ¸p suÊt nhiªn liÖu b»ng b¬m cao ¸p
1. SCV
2. Van mét chiÒu
3. PÝtt«ng
4. Cam bªn trong
5. Van ph©n phèi
Nhiªn liÖu ®*îc n¹p bëi b¬m cÊp liÖu sÏ di chuyÓn qua SCV
vµ van mét chiÒu, vµ ®*îc nÐn bëi pÝttt«ng vµ ®*îc b¬m
qua van ph©n phèi ®Õn èng ph©n phèi.
(1/3)
-5-
Tham kh¶o

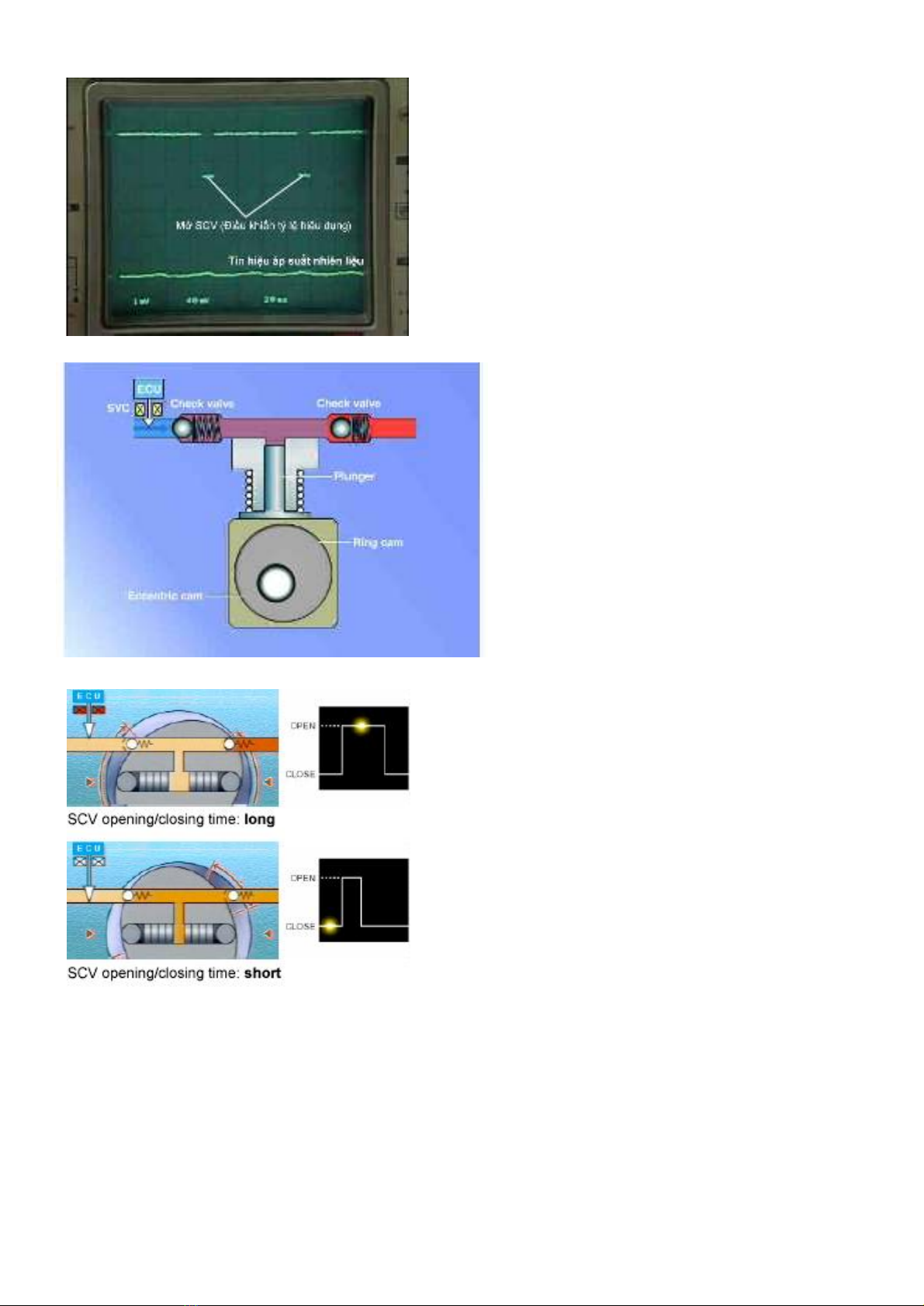

§iÒu khiÓn SCV cña b¬m cao ¸p.
SCV ho¹t ®éng d*íi sù ®iÒu khiÓn theo chu kú lµm viÖc cña
ECU.
§ång thêi, viÖc ®iÒu khiÓn dßng ®iÖn ®*îc thùc hiÖn ®Ó h¹n
chÕ dßng ®iÖn truyÒn trong qu¸ tr×nh bËt lªn “ON”, v× vËy
ng¨n ngõa cho cuén d©y trong SCV kh«ng bÞ h* háng.
(1/1)
§éng c¬ 2KD-FTV vµ 1ND-TV
Nhiªn liÖu ®*îc cÊp tõ b¬m cÊp liÖu ®*îc dÉn qua
SCV (hoÆc MPROP) vµ van mét chiÒu. Sau ®ã, nã
®*îc nÐn bëi pÝtt«ng vµ ®*îc b¬m lªn qua van mét
chiÒu qua van ph©n phèi ®Ó vµo èng ph©n phèi.
(2/3)
§Ó ®iÒu chØnh viÖc t¹o ¸p ra suÊt nhiªn liÖu, th× l*îng nhiªn
liÖu ®i vµo b¬m cao ¸p ®*îc ®iÒu chØnh b»ng c¸ch thay ®æi
thêi gian më /®ãng cña SCV hoÆc MPROP.
(3/3)
