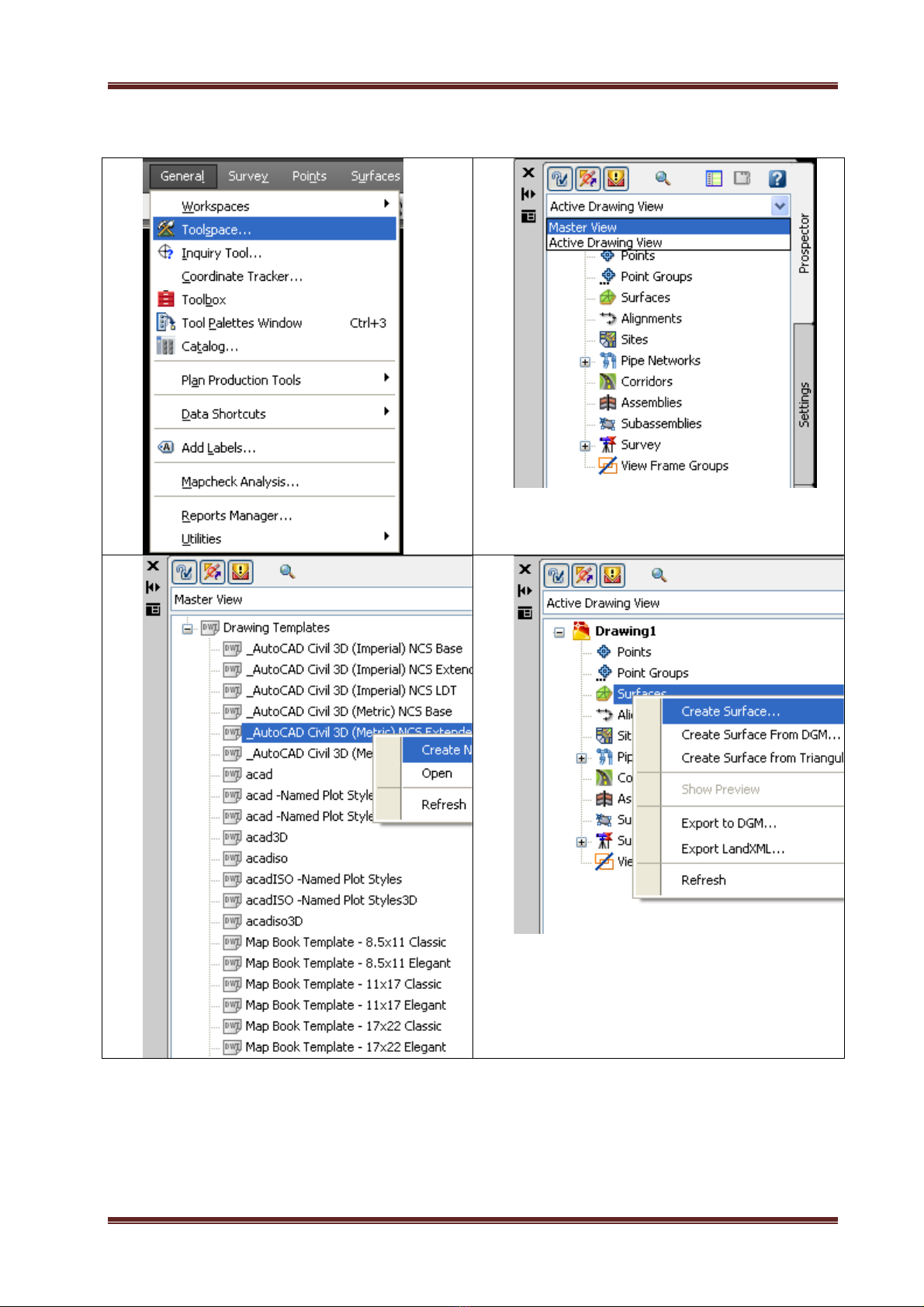

Chuyên đề thiết kế đường trong Civil 3D Bài 1: Tạo bề mặt BQT diễn đàn www.kythuatdothi.com Trang 1
Chuyên đề thiết kế đường trong Civil 3D Ở đây không đi sâu vào phân tích địa hình và khai thác các thuộc tính của nó. Chúng ta có thể tự tìm hiểu thêm trong tài liệu lớp chuyên đề qui hoạch chiều cao đã đề cập. BQT diễn đàn www.kythuatdothi.com Trang 2
Chuyên đề thiết kế đường trong Civil 3D Bài 2: Thiết kế bình đồ tuyến Có hai cách tạo Aligments (AL), nếu chúng ta đã có tim tuyến thì chọn Create Aligment form Polyline nếu chưa và tự tạo mới thì chọn Create Aligments by Layout.. BQT diễn đàn www.kythuatdothi.com Trang 3
Chuyên đề thiết kế đường trong Civil 3D Sau đó thực hiện theo dòng lệnh của chương trình. Tiếp theo chúng ta xem xét vấn đề tiêu chuẩn thiết kế và quay siêu cao như thế nào. BQT diễn đàn www.kythuatdothi.com Trang 4
Chuyên đề thiết kế đường trong Civil 3D Chúng ta có thể hiệu chỉnh lại công thức tính siêu cao cho chính xác. Với các phương pháp quay siêu cao khác nhau. Quay siêu cao theo tim Quay theo bụng BQT diễn đàn www.kythuatdothi.com Trang 5
Chuyên đề thiết kế đường trong Civil 3D Công thức quay siêu cao đã hiệu chỉnh chính xác: Trong đó: BQT diễn đàn www.kythuatdothi.com Trang 6
Chuyên đề thiết kế đường trong Civil 3D BQT diễn đàn www.kythuatdothi.com Trang 7
Chuyên đề thiết kế đường trong Civil 3D Gán siêu cao cho tuyến Chọn vào tuyến cần áp siêu cao và click chuột phải chọn: BQT diễn đàn www.kythuatdothi.com Trang 8
Chuyên đề thiết kế đường trong Civil 3D BQT diễn đàn www.kythuatdothi.com Trang 9
Chuyên đề thiết kế đường trong Civil 3D Hiệu chỉnh nhãn cho tuyến Cách hiệu chỉnh giống nhau cho các loại nhãn BQT diễn đàn www.kythuatdothi.com Trang 10
Chuyên đề thiết kế đường trong Civil 3D BQT diễn đàn www.kythuatdothi.com Trang 11
Chuyên đề thiết kế đường trong Civil 3D Bài 3: Thiết kế trắc dọc Thiết kế trắc dọc tự nhiên Thiết kế đường đỏ BQT diễn đàn www.kythuatdothi.com Trang 12
Chuyên đề thiết kế đường trong Civil 3D BQT diễn đàn www.kythuatdothi.com Trang 13
Chuyên đề thiết kế đường trong Civil 3D BQT diễn đàn www.kythuatdothi.com Trang 14
Chuyên đề thiết kế đường trong Civil 3D Thiết kế đường đỏ Sau đó thực hiện các lệnh theo dòng lệnh BQT diễn đàn www.kythuatdothi.com Trang 15
Chuyên đề thiết kế đường trong Civil 3D Xuất thông số trắc dọc BQT diễn đàn www.kythuatdothi.com Trang 16
Chuyên đề thiết kế đường trong Civil 3D Chọn vào trắc dọc cần xuất, click chuột phải chọn Profile View Properties… Chọn vào tab Band BQT diễn đàn www.kythuatdothi.com Trang 17
Chuyên đề thiết kế đường trong Civil 3D BQT diễn đàn www.kythuatdothi.com Trang 18
Chuyên đề thiết kế đường trong Civil 3D Gán nhãn cho trắc dọc Chọn vào trắc dọc cần gán nhãn, click chuột phải chọn Edit Lables… BQT diễn đàn www.kythuatdothi.com Trang 19
Chuyên đề thiết kế đường trong Civil 3D Bài 4: Thiết kế trắc ngang 1. Khai báo mặt cắt ngang Mặt cắt ngang là phần không thể thiếu trong thiết kế hình học đường, nó liên quan chặt chẽ tới các yếu tố như: bề rộng đường, cấu tạo mặt cắt ngang, kiểu mặt cắt ngang, siêu cao, độ mở rộng, khối lượng đường… Có thề tạo mặt cắt ngang từ thư viện sẵn có trong Civil hoặc khai báo một loại mặt cắt ngang mới. Mở hộp thoại Tool Palettes từ menu Corridor/Subassembly Tool Palettes (Ctrl+3) chứa các mẫu mặt cắt ngang, các loại vật liệu áo đường, bó vỉa và góc hướng taluy…. Hộp thoại Tool Palettes Trong Tab Assemblies, đã có sẵn những mặt cắt ngang, click vào đối tượng đó và kéo ra nền cad sẽ tạo ra mặt cắt ngang với các thông số hình học và loại vật liệu mạc định ban đầu. BQT diễn đàn www.kythuatdothi.com Trang 20
