Số hiệu: BM1/QT-PĐBCL-RĐTV Trang 1/7
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ CHẾ TẠO MÁY
BỘ MÔN: CƠ SỞ THIẾT KẾ MÁY
-------------------------
ĐỀ THI CUỐI KỲ -HK2,NĂM HỌC 2017-2018
Môn: Nguyên lý – Chi tiết máy
Mã môn học: TMMP230220
Đề số/Mã đề:HKII2017-2018. Đề thi có02 trang
Thời gian: 90 phút.
Được phép sử dụng 04 tờ A4 viết tay
(không được photocopy)
Câu 1: (2điểm)
Bộ truyền đai dẹt có đường kính các bánh đai d1= 150mm, d2= 600mm. Đai có bề rộng b=
50mm, chiều dày =6mm. Hệ số ma sát giữa đai và bánh đai là f= 0,32; ứng suất căng ban đầu
của đai 0= 2MPa. Góc ôm trên bánh dẫn 1= 1600 và tốc độ quay của bánh dẫn n1= 1000v/ph.
Bỏ qua lực căng phụ do lực ly tâm sinh ra.
a. Tính khoảng cách trục a của bộ truyền? (0,5đ)
b.Tính lực căng ban đầu F0của dây đai? (0,5 đ)
c.Tính công suất P1 lớn nhất truyền được? (1 đ)
Câu 2: (2 điểm)

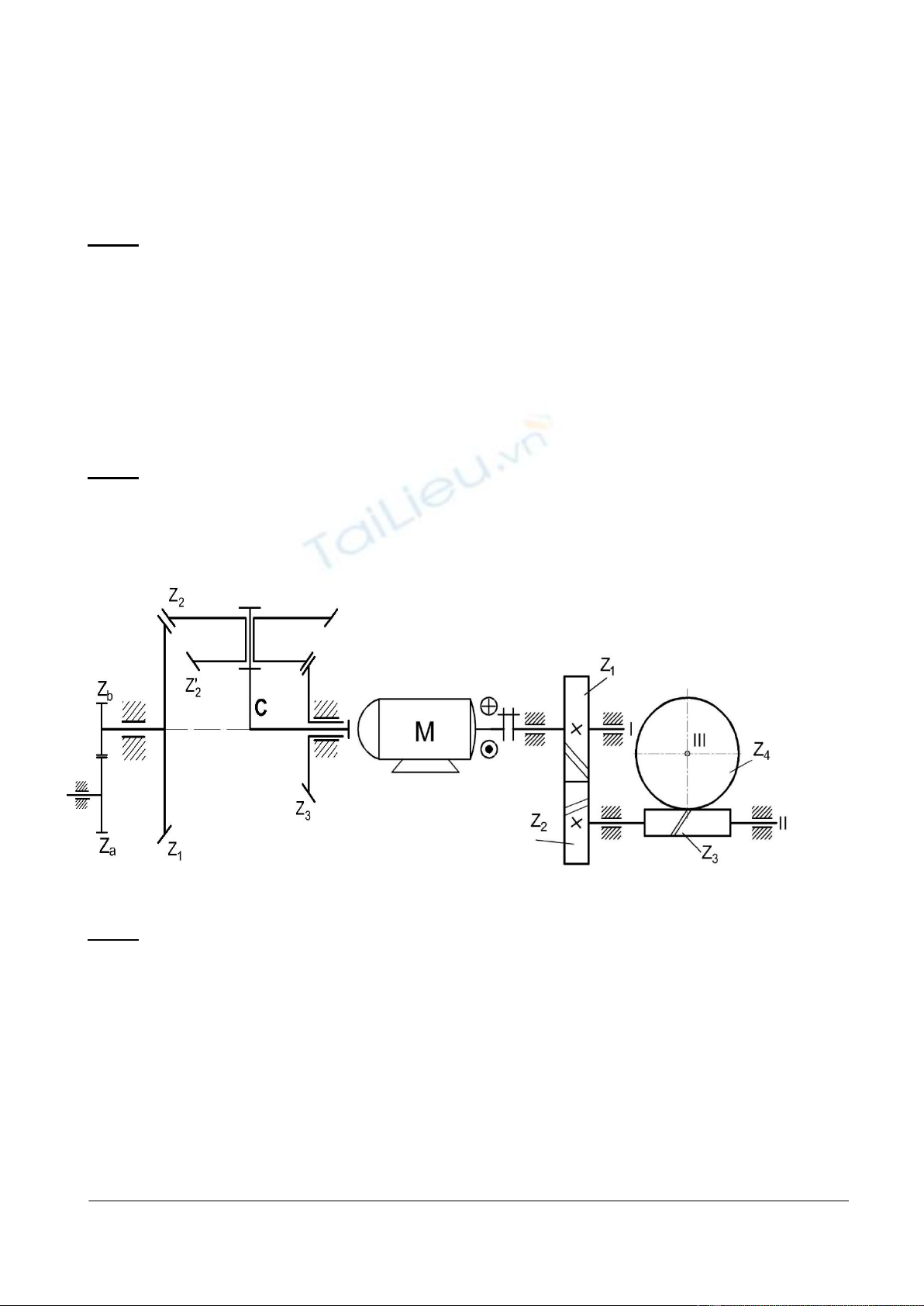

Cho hệ bánh răng như hình 1 với các số răng: Za= 20, Zb= 40, 𝑍1=20, 𝑍2=60, 𝑍′2=
30 , 𝑍3=60. Bánh răng Za và cần C quay cùng chiều nhau. Tốc độ quay na= 400vg/ph,
nc=100vg/ph. Xác định chiều quay và tốc độ quay n3 của bánh răng Z3?
Hình 1 Hình 2
Câu 3: (3 điểm)
Cho hệ thống truyền động và chiều quay như hình 2. Bộ truyền bánh răng trụ răng nghiêng
có tỷ số truyền u1= 3. Bộ truyền trục vít có: số mối ren trục vít Z3= 2, số răng bánh vít Z4 = 60,
môdun m =8mm, hệ số đường kính q= 10. Tốc độ động cơ n1= 1450v/ph và mômen xoắn của
bánh vít trên trục IIIlà TIII= 2x105Nmm. Xem hiệu suất của ổ lăn và bánh răng bằng một. Hiệu
suất bộ truyền trục vít
= 0,72.
a.Xác định phương, chiều các lực tác dụng lên các bánh răng, trục vít, bánh vít ? (1đ)
b. Xác định chiều quay và tốc độ quay nIII của bánh vít? (1 đ)
c. Tính trị số lực vòng Ft3 và Ft4 của bộ truyền trục vít ? (1đ)
Số hiệu: BM1/QT-PĐBCL-RĐTV Trang 2/7
Câu 4: (3 điểm)

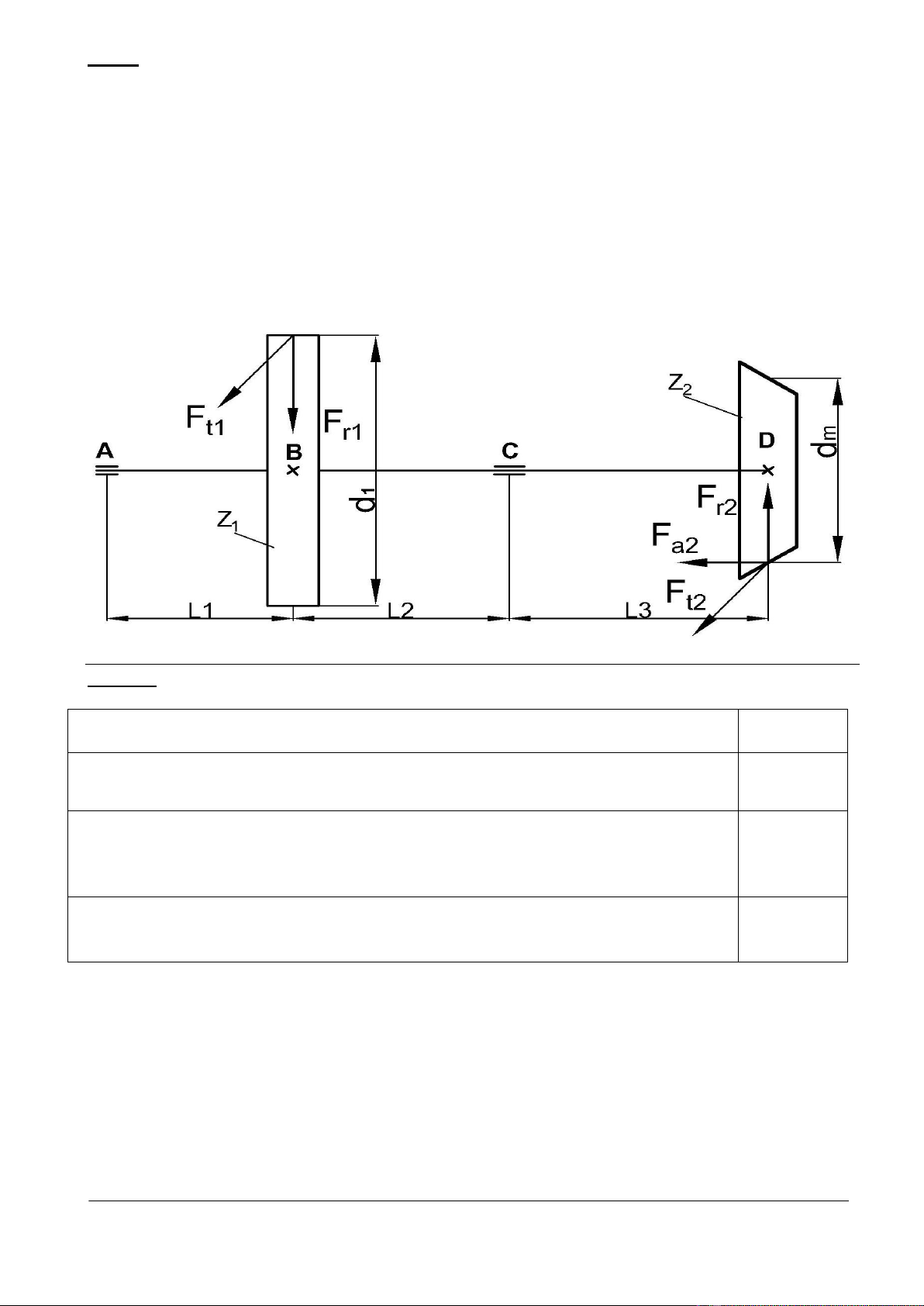

Cho trục trung gian của hệ truyền động cơ khí như hình 3 có Z1là bánh răng trụ răng
thẳng, bánh răngbị dẫn của cấp nhanh và Z2 làbánh răng nón răng thẳng, bánh răng dẫncủa cấp
chậm. Bánh răng 𝑍1có: 𝐹𝑡1=2000𝑁, 𝐹𝑟1=728𝑁, 𝑑1=300𝑚𝑚 và bánh răng 𝑍2 có: 𝐹𝑡2=
2500𝑁, 𝐹𝑟2=788𝑁, 𝐹𝑎2=455𝑁,𝑑𝑚=240𝑚𝑚. Các kích thước 𝐿1=150𝑚𝑚, 𝐿2=
150𝑚𝑚,𝐿3=200𝑚𝑚. Vật liệu trục có ứng suất uốn cho phép 𝜎𝐹 =50𝑀𝑃𝑎.
a.Tính phản lực tại các gối đỡ A và C?(1đ)
b.Vẽ các biểu đồ nội lực mômen uốn 𝑀𝑥, 𝑀𝑦, mômen xoắn T và ghi giá trị các mômen tại
các tiết diện nguy hiểm? (1,5đ)
c.Xác định đường kính trục tại tiết diện C theo chỉ tiêu độ bền?(0,5đ)
Hình 3
Ghi chú: Cán bộ coi thi không được giải thích đề thi.
Chuẩn đầu ra của học phần (về kiến thức)
Nội dung
kiểm tra
[G1.2]: Có kiến thức trong tính toán thiết kế chi tiết máy và máy
Câu 1
[G2.2]: Nắm vững cơ sở tính toán thiết kế các chi tiết máy:các thông số cơ bản, các đặc
điểm trong truyền động, tỉ số truyền, vận tốc, hiệu suất
[G2.3]: Thành thạo trong giải quyết các bài toán về phân tích lực tác dụng lên chi tiết
máy, cơ cấu máy
Câu 2
Câu 3
Câu 4
[G4.1]: Hiểu được các chỉ tiêu tính toán đối với từng chi tiết máy chung, từ đó nắm
vững được trình tự tính toán thiết kế các hệ truyền động cơ khí
Câu1
Câu 4
PGS.TS. Văn Hữu Thịnh
TP.HCM, Ngày15 tháng 6 năm 2018
Thông qua bộ môn
Số hiệu: BM1/QT-PĐBCL-RĐTV Trang 3/7
ĐÁP ÁN ĐỀ THI MÔN NGUYÊN LÝ CHI TIẾT MÁY(TMMP230220)
Ngày thi: 19-6-2018
1.a
0, 5
1.b
0
0,5
1.c
0,5
0,25
0,5
2.
0,5
1
0,5
Số hiệu: BM1/QT-PĐBCL-RĐTV Trang 4/7

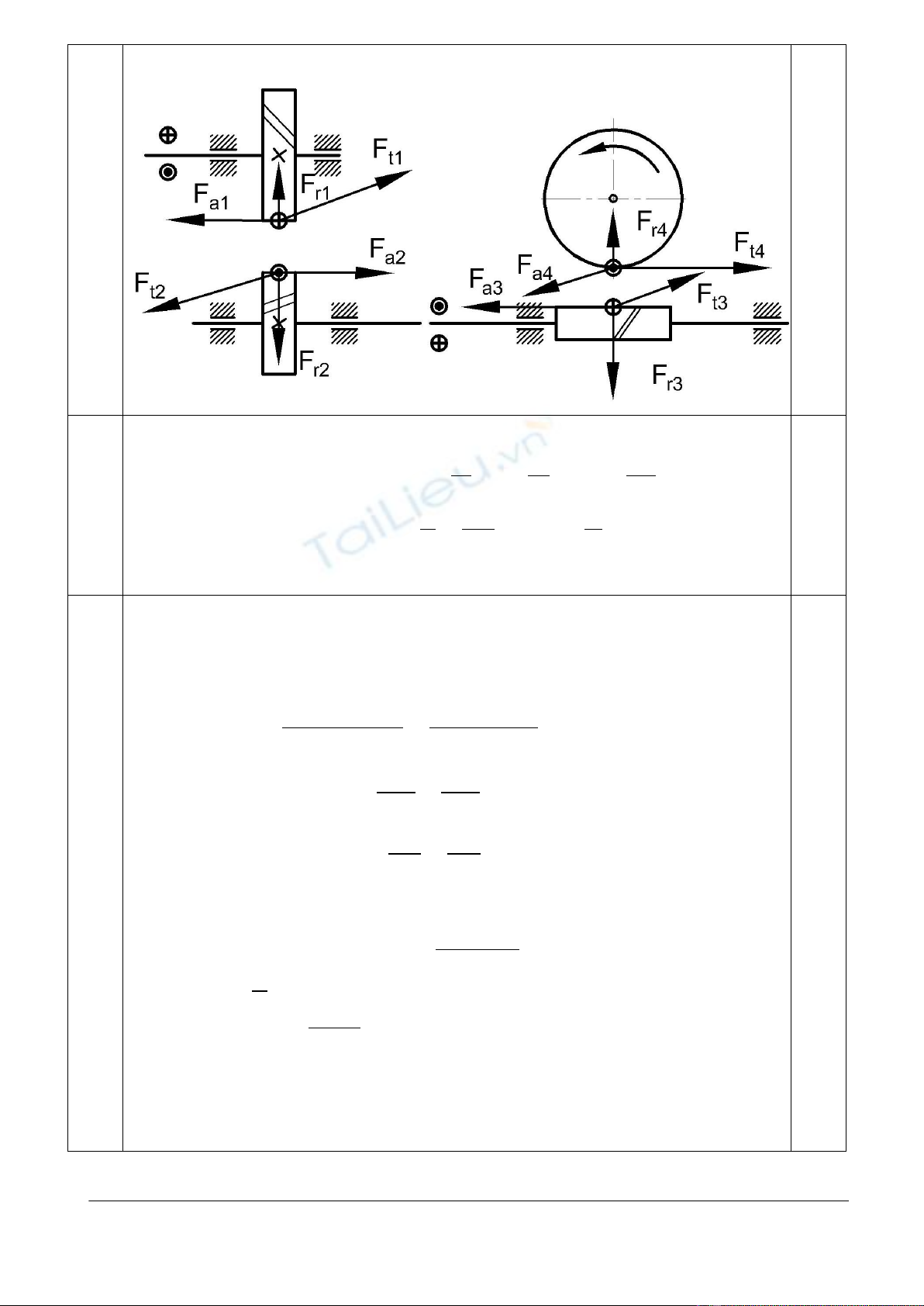

3.a
0,5
0,5
3.b
0,25
0,75
3.c
0,25
0,5
0,25
Số hiệu: BM1/QT-PĐBCL-RĐTV Trang 5/7
4
4.a
0,25
0,25
0,25
0,25
