CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHÓA 3 (2009 - 2012)
NGHỀ: ĐIỆN CÔNG NGHIỆP
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi số: ĐCN - LT 20
Hình thức thi: (Viết/vấn đáp)
Thời gian: 150 Phút (Không kể thời gian chép/giao đề thi)
ĐỀ BÀI
Câu 1: (3 điểm)

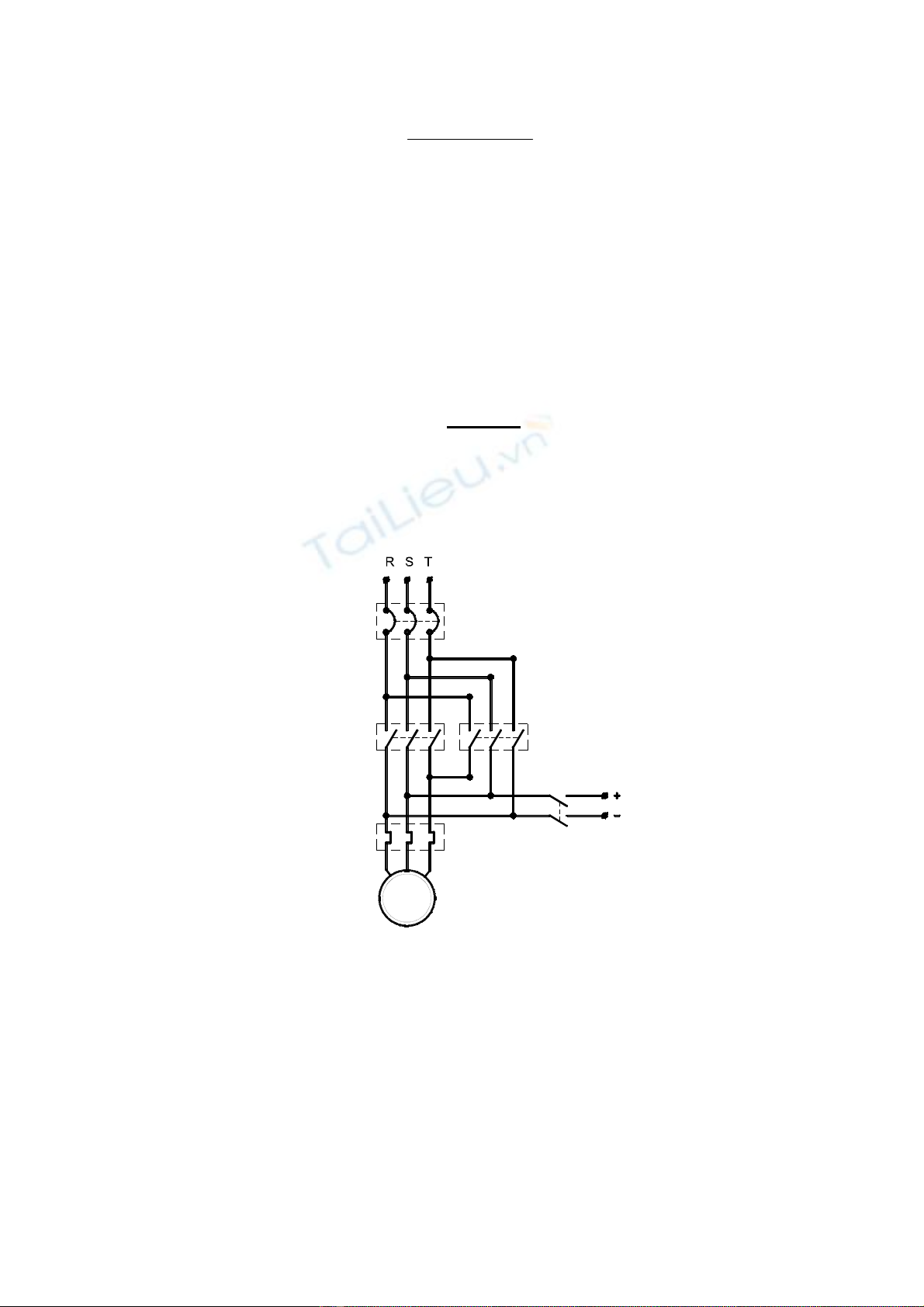

Lập giản đồ hình thang điều khiển bằng PLC cho động cơ quay 2 chiều có
hãm động năng trước lúc đảo chiều.
M
AB
/Y - 220/380V
50HZ
OL
K1 K2
KH
Yêu cầu công nghệ
Mạch điện điều khiển động cơ quay 2 chiều có hãm động năng trước lúc
đảo chiều.
- Muốn động cơ quay thuận – Nhấn nút ON1, điều khiển K1 tác động,
động cơ quay thuận
- Muốn động cơ quay ngược – Nhấn nút OFF điều khiển KH để hãm
dừng động cơ. Sau đó mới tiếp tục nhấn ON2, điều khiển K2 tác động, động cơ
quay ngược.
2/2
- Muốn dừng động cơ – Nhấn nút OFF để hãm dừng động cơ.
- Trong quá trình làm việc, nếu động cơ bị quá tải thì rơle nhiệt OL sẽ tác
động bảo vệ động cơ.
Câu 2: (2 điểm)
Trình bày các bước tính chọn công suất động cơ làm việc ở chế độ ngắn hạn
theo phương pháp đẳng trị
Câu 3: (2 điểm)
Nêu nội dung nguyên tắc điều khiển truyền động điện theo thời gian? Trình
bày phương pháp mở máy động cơ điện một chiều kích từ độc lập qua 2 cấp
điện trở phụ trong mạch phần ứng theo nguyên tắc thời gian và nhận xét ưu
nhược điểm của nguyên tắc này?
Câu 4: (3 điểm) (Câu tự chọn, do các trường biên soạn - Thời gian: 45 phút)
………, ngày ………. tháng ……. năm ………
DUYỆT HỘI ĐỒNG THI TỐT NGHIỆP TIỂU BAN RA ĐỀ THI
1/7
CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
ĐÁP ÁN
ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHÓA 3 (2009 - 2012)
NGHỀ: ĐIỆN CÔNG NGHIỆP
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi số: DA ĐCN – LT 20
Thời gian: 150 Phút
Câu Nội dung Điểm
I. Phần bắt buộc

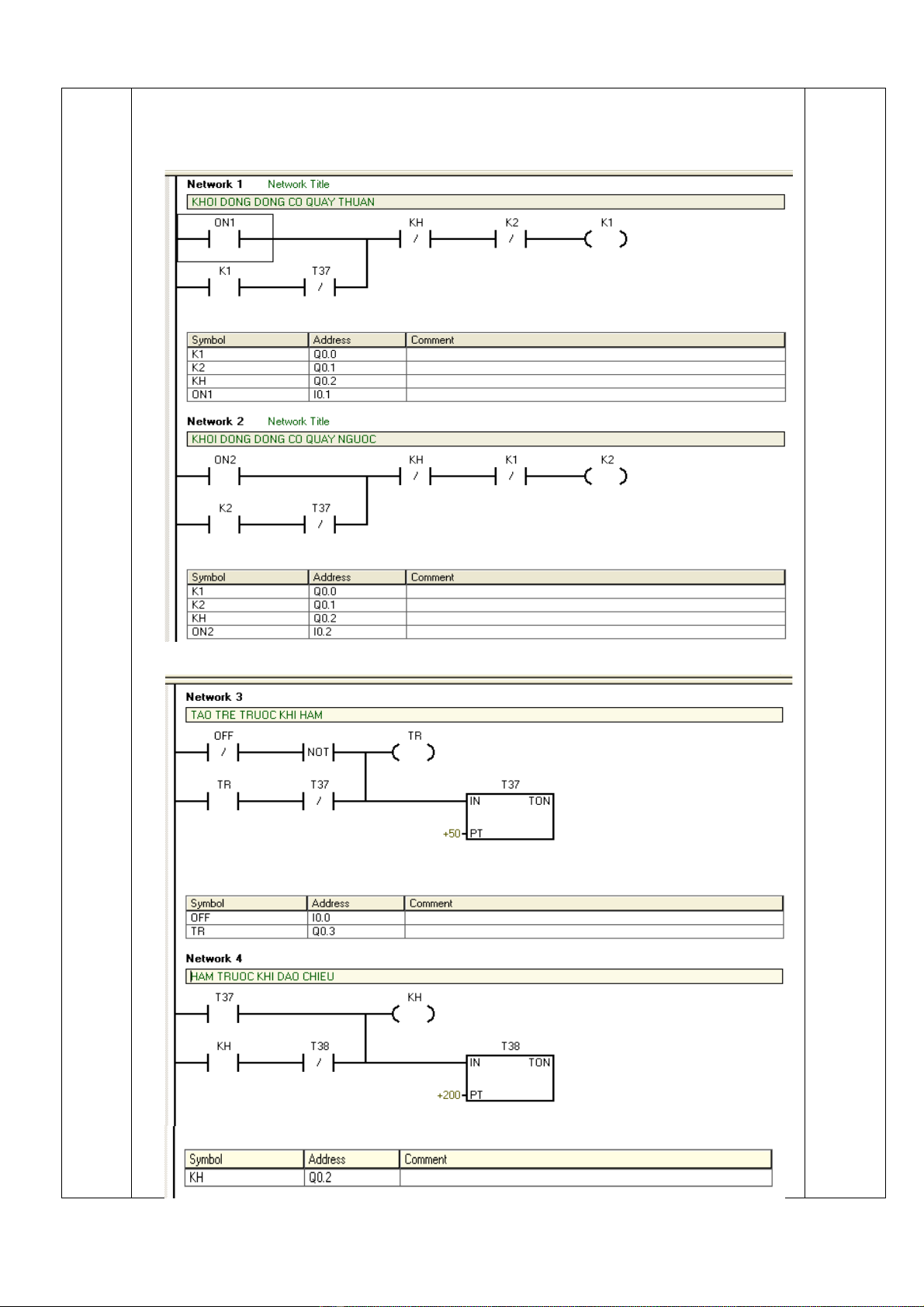

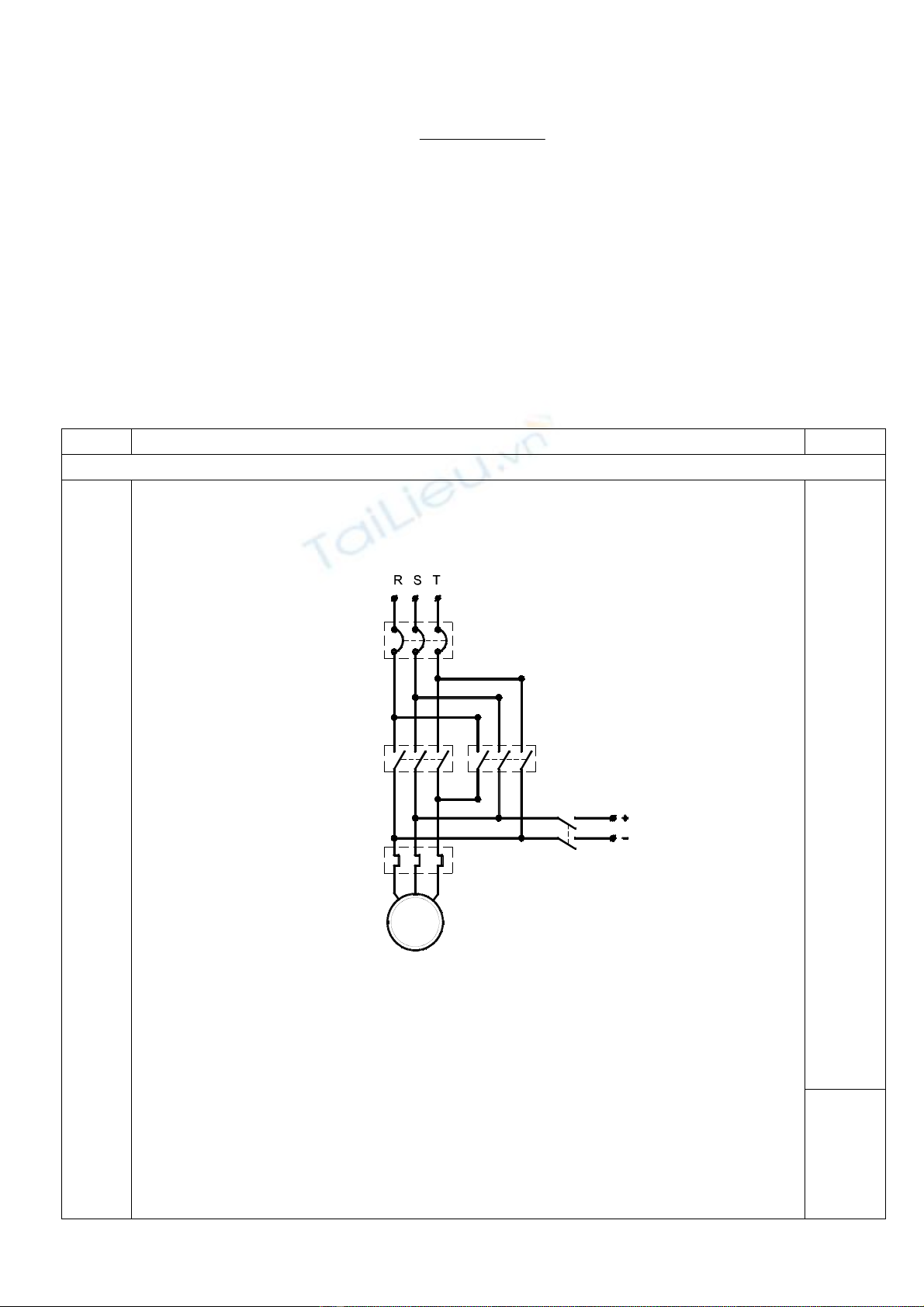

1 Lập giản đồ hình thang điều khiển bằng PLC cho động cơ quay 2
chiều có hãm động năng trước lúc đảo chiều.
M
AB
/Y - 220/380V
50HZ
OL
K1 K2
KH
Yêu cầu công nghệ
Mạch điện điều khiển động cơ quay 2 chiều có hãm động năng trước
lúc đảo chiều.
- Muốn động cơ quay thuận – Nhấn nút ON1, điều khiển K1 tác
động, động cơ quay thuận
- Muốn động cơ quay ngược – Nhấn nút OFF điều khiển KH để hãm
dừng động cơ. Sau đó mới tiếp tục nhấn ON2, điều khiển K2 tác động,
động cơ quay ngược.
- Muốn dừng động cơ – Nhấn nút OFF để hãm dừng động cơ.
3
2/7
- Trong quá trình làm việc, nếu động cơ bị quá tải thì rơle nhiệt OL
sẽ tác động bảo vệ động cơ.
0,75
0,75
0,75
0,75
3/7
2 Trình bày các bước tính chọn công suất động cơ làm việc ở chế độ ngắn
hạn theo phương pháp đẳng trị
2,0
Khái quát chung :
Muốn chọn công suất động cơ phải thực hiện bằng cách tiến dần từng
bước: Chọn sơ bộ và kiểm nghiệm lại, nếu đạt yêu cầu thì bài toán kết
thúc, nếu không đạt thì phải chọn lại một động cơ khác gần với yêu cầu
hơn và kiểm nghiệm lại cho đến khi đạt yêu cầu.
0,25
- Chọn sơ bộ
công suất động cơ:
Trước hết
cần có đồ thị phụ
tải tĩnh Pc = f(t)
hoặc Mc = f(t).
Dựa vào đó ta xác
định phụ tải ngắn
hạn Pc nh hoặc Mcnh
tương ứng với thời
gian làm việc tlv.

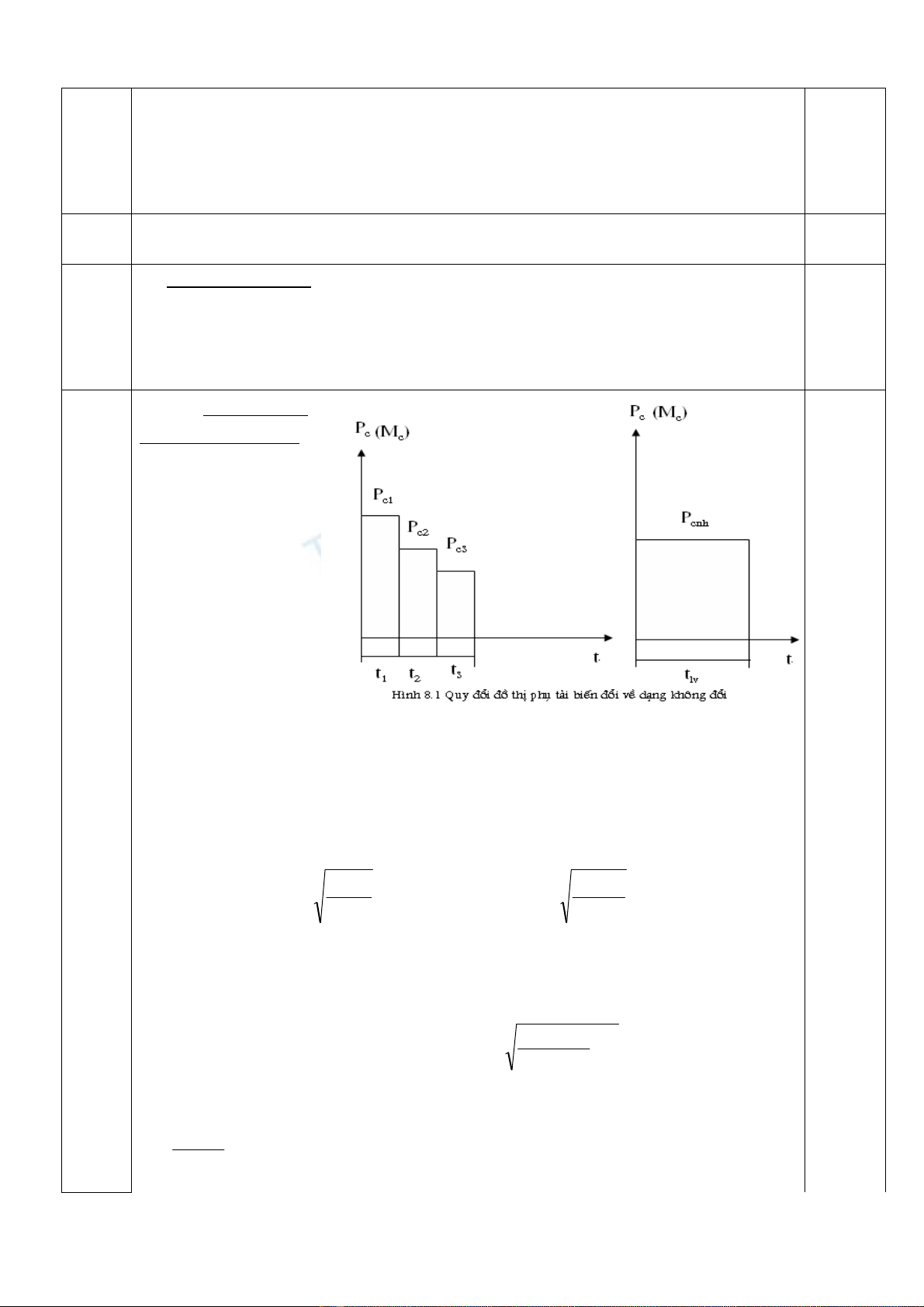

Nếu đồ thị
có dạng như hình 8-1a thì ta có Pc nh= Pc
Nếu phụ tải có dạng biến đổi nhiều cấp như trên hình 8.1b ta sẽ
quy về dạng như hình 8-1a với giá trị phụ tải được xác định theo phương
pháp đẳng trị như sau:
i
ici
dtcnhc t
tP
PP
2
.. hoặc
i
ici
dtcnhc t
tM
MM
2
..
và thời gian làm việc ilv tt
Xác định hệ số quá tải: Từ việc phân tích nhiệt sai làm việc của
động cơ, biểu thức tính hệ số quá tải: a
e
a
Knlv Tt
/
1
1 , trong đó a là tỷ số
giữa tổn hao thép và tổn hao ma sát với tổn hao đồng trong động cơ:
dg
coth
P
P
a
.
0,75
