Họ và tên học sinh:.....................................Lớp 11 Mã đề:112
I- Phần I: Trắc nghiệm 28 câu ( 7 điểm)
* Khoanh tròn vào chữ cái đứng trước kết quả đúng.
Câu 1: Hình chiếu trục đo xiên góc cân có:
A. P = r = 1, q = 0,5 B. P = r ≠ q
C. P = r = q = 1 D. P = r = 0,5, q = 1
Câu 2: Nếu gọi OXYZ là hệ trục tọa độ, A là điểm trên trục OX của vật thể, O'X'Y'Z'
là hình chiếu hệ trục tọa độ OXYZ trên mặt phẳng (P’), A' là hình chiếu của A trên
trục O'X' thì:
A. O'A'/OA = p là hệ số biến dạng theo trục OX
B. O'A'/OA = p là hệ số biến dạng theo trục O'Y'
C. O'A'/OA = p là hệ số biến dạng theo trục O'X'
D. O'A'/OA = p là hệ số biến dạng theo trục O'Z'
Câu 3: Chọn phát biểu đúng:
A. Mặt bằng là hình cắt đứng của ngôi nhà được cắt bởi một mặt phẳng nằm ngang
đi qua cửa sổ
B. Mặt bằng là hình cắt bằng của ngôi nhà được cắt bởi một mặt phẳng nằm ngang
đi qua cửa sổ
C. Mặt bằng là hình cắt bằng của ngôi nhà được cắt bởi một mặt phẳng thẳng đứng
đi qua cửa sổ
D. Đáp án khác
Câu 4: Bàn phím có chức năng:
A. Hiển thị dữ liệu B. Ra lệnh nạp dữ liệu vẽ.
C. Tất cả đều đúng D. Xuất dữ liệu
Câu 5: Giai đoạn 2 của thiết kế nhằm mục đích:
A. Xác định hình dạng, kích thước, kết cấu, chức năng sản phẩm
B. Xác định chức năng sản phẩm
C. Xác định hình dạng sản phẩm
D. Xác định kết cấu sản phẩm
Câu 6: Hình chiếu phối cảnh 1 điểm tụ được vẽ phác theo mấy bước?
A. 6 B. 7 C. 5 D. 8
Câu 7: Trong bộ giá đỡ gồm bao nhiêu giá đỡ và tấm đỡ?
A. 1 giá đỡ và 2 tấm đỡ B. 2 giá đỡ và 1 tấm đỡ
C. 1 giá đỡ và 1 tấm đỡ D. 2 giá đỡ và 2 tấm đỡ
Câu 8: Phần mềm AUTOCAD:
A. Không vẽ được hình chiếu bằng B. Vẽ được hình chiếu cạnh
C. Vẽ được mô hình vật thể 3 chiều D. Vẽ được hình chiếu đứng
Câu 9: Bản vẽ nào là bản vẽ hình chiếu bằng của các công trình trên khu đất xây
dựng?>
A. Bản vẽ mặt bằng tổng thể. B. Bản vẽ mặt cắt.
C. Bản vẽ mặt bằng. D. Bản vẽ mặt đứng.
Câu 10: Hình biểu diễn quan trọng nhất của ngôi nhà là:
A. Mặt đứng B. Đáp án khác C. Hình cắt D. Mặt bằng
Câu 11: Hình chiếu trục đo là hình biểu diễn ba chiều của vật thể được xây dựng
Trang 1/3 - Mã đề 112
SỞ GD&ĐT TỈNH ĐIỆN BIÊN
TRƯỜNG THCS&THPT QUYẾT TIẾN
Đề số: 01
ĐỀ KIỂM TRA CUỐI HỌC KỲ I
NĂM HỌC: 2022 - 2023
MÔN : Công nghệ: Lớp 11
( Thời gian làm bài : 45.phút, đề gồm
28 câu trắc nghiệm, 2 câu tự luận )
bằng:
A. Phép chiếu không song song B. Phép chiếu vuông góc
C. Phép chiếu song song D. Phép chiếu xuyên tâm
Câu 12: Hệ thống CAD gồm những phần nào:
A. Phần cứng, người sử dụng B. Phần cứng, phần mềm
C. Phần mềm, người sử dụng D. Phần cứng, phần mềm, người sử dụng
Câu 13: Công dụng của bản vẽ lắp là:
A. Đáp án khác B. Chế tạo chi tiết
C. Kiểm tra chi tiết D. Lắp ráp chi tiết
Câu 14: Thông số nào sau đây không phải là thông số của hình chiếu trục đo?
A. Góc trục đo B. Hệ số biến dạng
C. Mặt phẳng hình chiếu D. Cả ba thông số
Câu 15: Hệ số biến dạng của hình chiếu trục đo xiên góc cân là:
A. p = r = 1; q = 0,5 B. p = q = 1; r = 0,5
C. q = r = 1; p = 0,5 D. p = q = 0,5; r = 1
Câu 16: Hãy cho biết, hình chiếu nào dưới đây thuộc hình chiếu phối cảnh?
A. Hình chiếu phối cảnh 1 điểm tụ B. Hình chiếu phối cảnh 2 điểm tụ
C. Hình chiếu trục đo D. Cả A và B

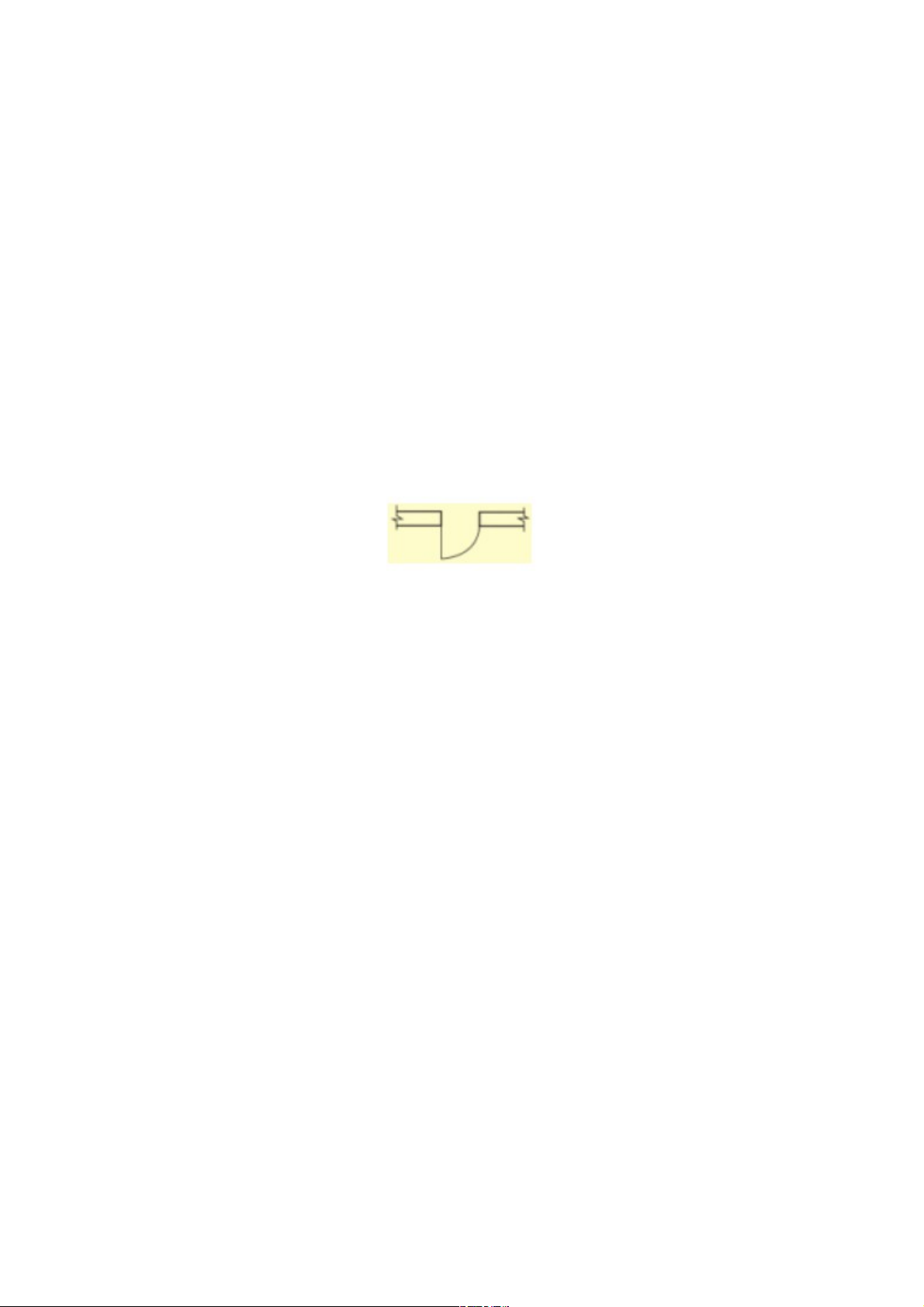

Câu 17: Trên bản vẽ nhà, kí hiệu này có ý nghĩa gì?
A. Cửa sổ kép cố định B. Cửa lùa một cánh
C. Cửa đi đơn một cánh D. Cửa đi đơn hai cánh
Câu 18: Để biểu diễn hình chiếu phối cảnh cần các yếu tố chính nào?
A. Điểm tụ, mặt tranh, mặt phẳng vật thể
B. Mặt phẳng tầm mắt, đường chân trời, mắt người quan sát
C. Bao gồm tất cả các yếu tố trên
D. Điểm nhìn, mặt phẳng vật thể, mặt tranh
Câu 19: Hình chiếu phối cảnh là hình biểu diễn được xây dựng bằng phép chiếu nào?
A. Phép chiếu vuông góc B. Phép chiếu không song song
C. Phép chiếu xuyên tâm D. Phép chiếu song song
Câu 20: Công dụng của bản vẽ lắp :
A. lắp ráp các chi tiết. B. Mô tả hình dạng các chi tiết
C. chế tạo các chi tiết D. kiểm tra các chi tiết
Câu 21: Tổ hợp các phương tiện kỹ thuật gồm máy tính và các thiết bị đưa thông tin
vào, ra được gọi là:
A. CPU B. Phần mềm C. Phần cứng D. Máy chủ
Câu 22: Cách tháo các chi tiết của bộ giá đỡ như thế nào ?
A. Vít - tấm đỡ- giá đỡ B. Vít - giá đỡ - tấm đỡ
C. Giá đỡ -vít - tấm đỡ D. Giá đỡ - tấm đỡ- vít
Câu 23: Giai đoạn cuối của quá trình thiết kế là:
A. Lập hồ sơ kĩ thuật B. Làm mô hình thử nghiệm
C. Chế tạo thử D. Xác định đề tài thiết kế
Câu 24: Phần mềm hệ thống CAD thực hiện hoạt động:
A. Không ghi kích thước
B. Tô, vẽ kí hiệu mặt cắt vật liệu
C. Không xây dựng hình chiếu trục đo
D. Không xây dựng hình chiếu phối cảnh
Câu 25: Hệ số biến dạng của hình chiếu trục đo vuông góc đều là:
Trang 2/3 - Mã đề 112
A. p = r = q = 1 B. q = r = 1; p = 0,5
C. p = q = 1; r = 0,5 D. p = q = 0,5; r = 1
Câu 26: “Vẽ đường nằm ngang tt dùng làm đường chân trời” thuộc bước thứ mấy
trong phương pháp vẽ phác hình chiếu phối cảnh 1 điểm tụ?
A. 4 B. 1 C. 3 D. 2
Câu 27: Hình chiếu trục đo là hình biểu diễn:
A. 3 chiều vật thể B. 4 chiều vật thể C. 1 chiều vật thể D. 2 chiều vật thể
Câu 28. Điền từ thích hợp vào chỗ trống trong câu dưới đây:
"Hình chiếu phối cảnh 1 điểm tụ nhận được khi mặt tranh........ với 1 mặt của vật
thể".
A.không song song B. song song
C. vuông góc D. cắt nhau
II. TỰ LUẬN (3 điểm).
Câu 1 (2 điểm). Em hãy kể tên và nêu rõ chức năng của các thiết bị phần cứng của
một hệ thống CAD mà em đã biết hoặc đã sử dụng
Câu 2 (1 điểm). Câu 1. Hãy vẽ phác hình chiếu phối cảnh một điểm tụ.
a. Vẽ trục t t
b. Lấy điểm tụ F’
c. Vẽ lại HCĐ của vật thể
BÀI LÀM
Mỗi câu điền đúng được 0,25 điểm
Câu 1 2 3 4 5 6 7 8 9 10 11 12 13 14
Đáp
án
Câu 15 16 17 18 19 20 21 22 23 24 25 26 27 28
Đáp
án
Trang 3/3 - Mã đề 112
