TRƯỜNG CĐ KỸ THUẬT CAO THẮNG ĐỀ THI MÔN: NGUYÊN LÝ – CHI TIẾT MÁY
KHOA CƠ KHÍ ĐỘNG LỰC HỆ CĐ19 HK3
BỘ MÔN KỸ THUẬT CƠ SỞ THỜI GIAN: 90 PHÚT
ĐỀ 2
------o0o-----
Câu 1: (6đ)
Cho hệ thống truyền động như hình 1 gồm:
+ Động cơ điện M có: công suất làm việc Nđc=3KW, tốc độ quay nđc=1500vòng/phút, hệ số tải trọng
K=1.
+ Bộ truyền bánh răng trụ răng nghiêng có thông số: số răng Z1 =20, Z2=60, môđun mn=4mm, góc
nghiêng răng
0
18
=
, hiệu suất bộ truyền bánh răng
,
br 0 98
=
.
+ Bộ truyền xích ống con lăn có thông số: bước xích pt=12,7mm, số răng Z3=14, Z4=35, hiệu suất
,
x0 98
=
.
Cho biết hiệu suất khớp nối
kn 1
=
; hiệu suất ổ lăn
ol 1
=
a. Xác định chiều quay các trục I, II, III. (0,5đ)
b. Tính tốc độ quay của các trục I, II, III. (0,5đ)

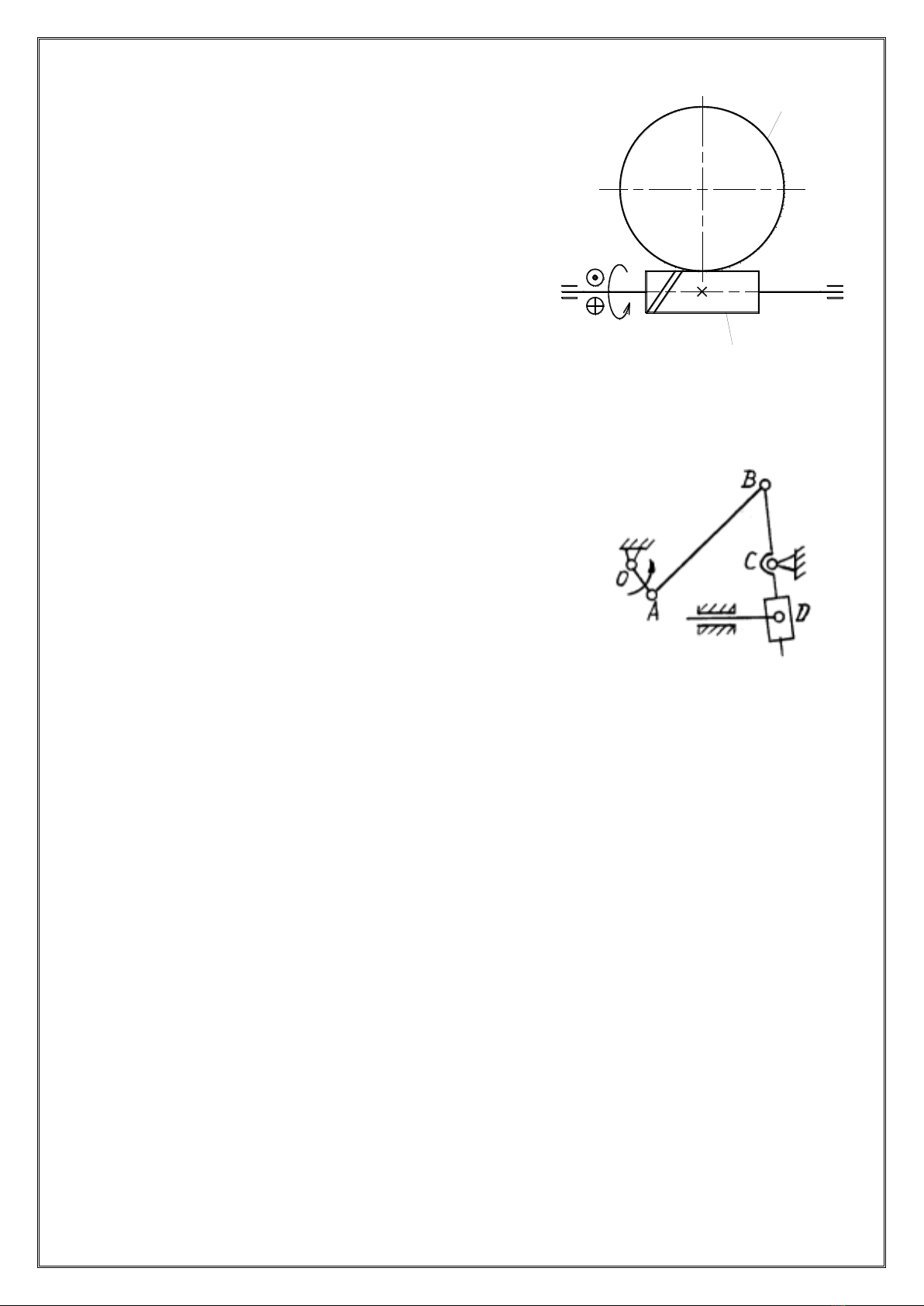

c. Biểu diễn lực tác dụng lên cặp bánh răng (Z1; Z2).(0,5đ)
d. Tính mômen xoắn trên trục động cơ và trục I (0,5đ)
e. Tính giá trị các lực tác dụng lên cặp bánh răng (Z1; Z2). (0,5đ)
f. Đường kính vòng chia các bánh răng Z1, Z2.(0,5đ)
g. Tính khoảng cách trục A12 giữa trục I và trục II.(0,5đ)
h. Tính chiều dài xích biết số mắt xích X= 104 mắt (0,5đ)

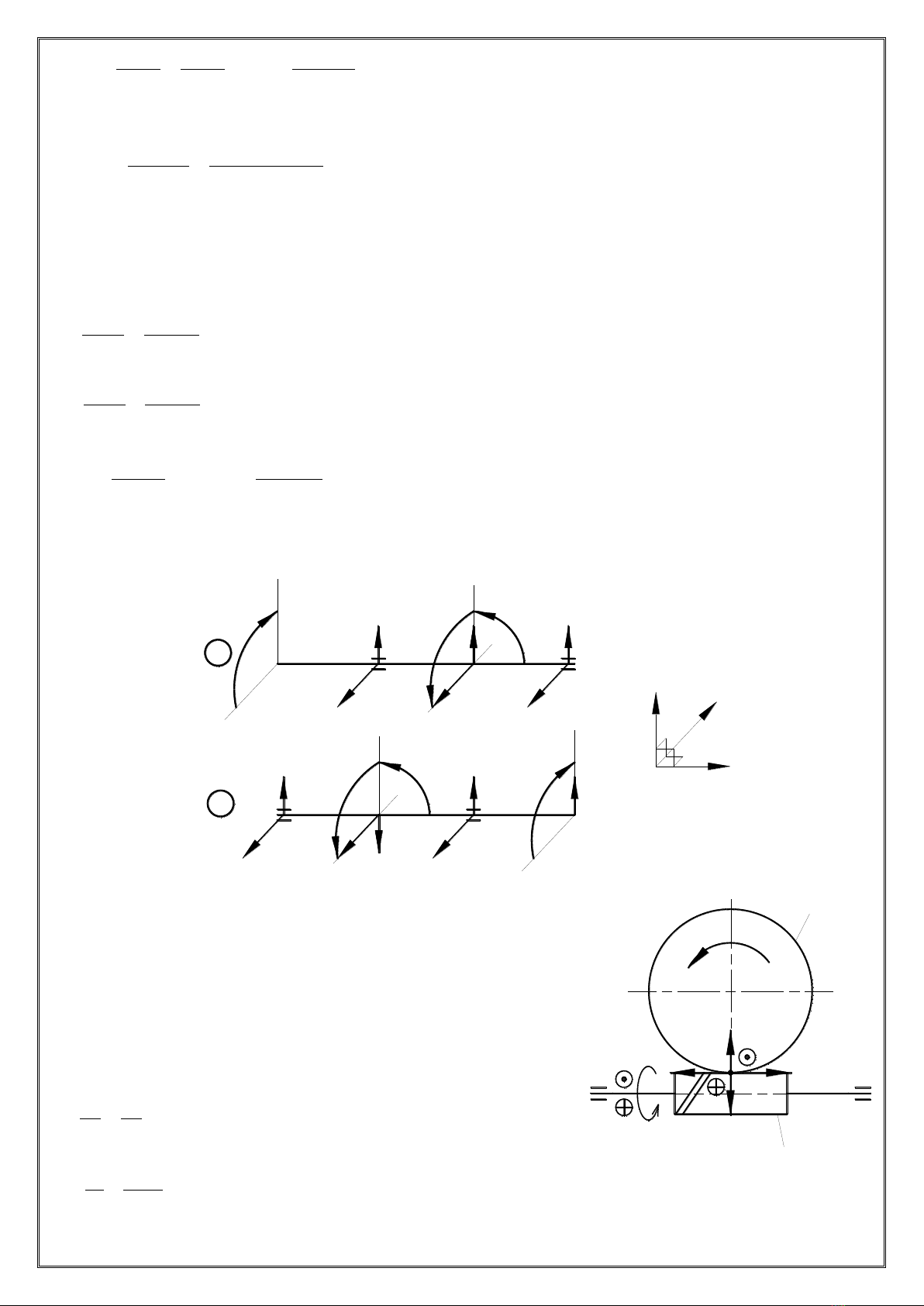

k. Phân tích điểm đặt, phương, chiều của các lực tác dụng lên trục I và trục II (2đ)

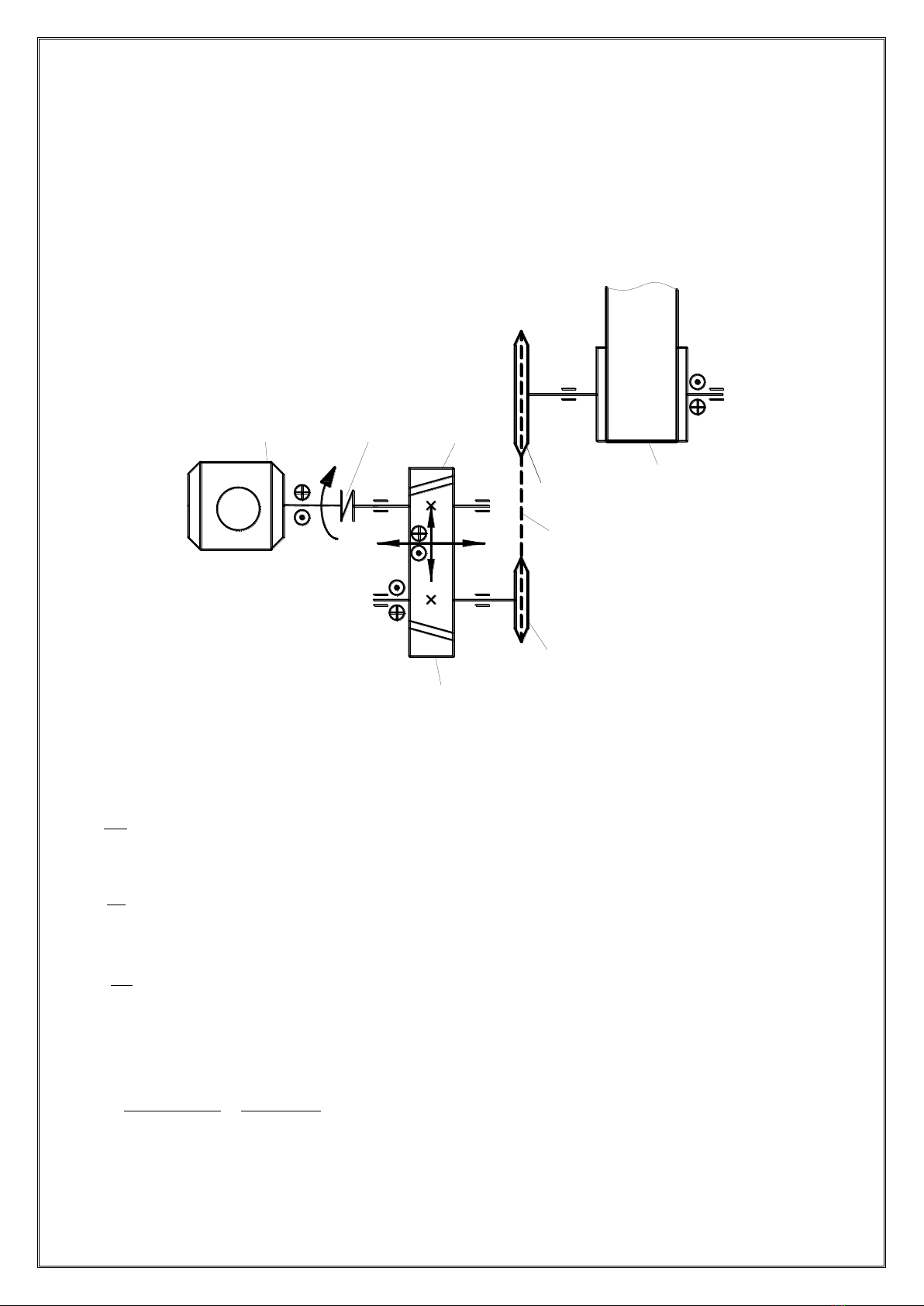

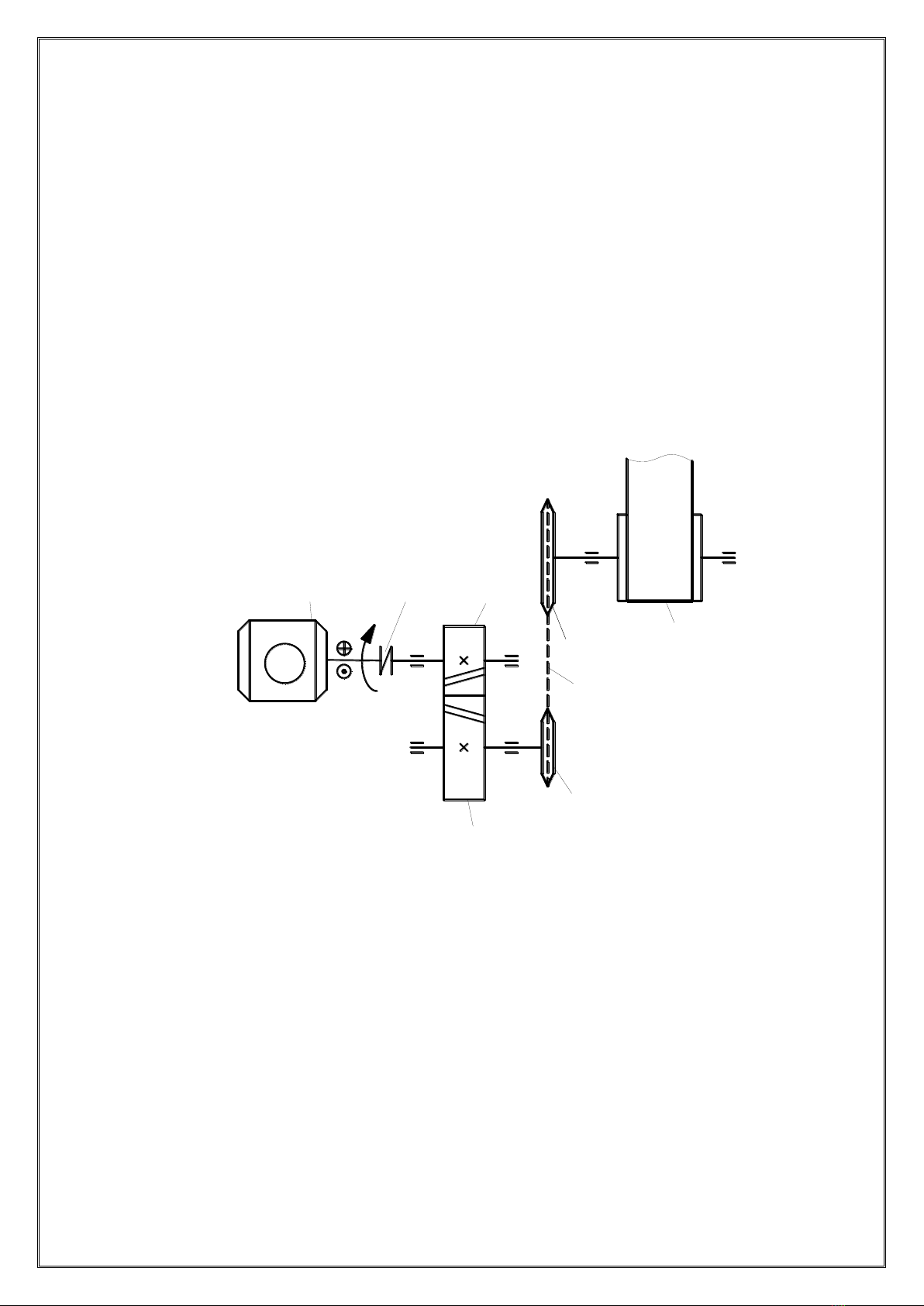

Hình 1
Z3
=14
Z4
=35 Bang tai
III
Xich ong con lan
Z1
Z2
II
M
=20
=60
I
Dong co Noi truc
