ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 2 (2008 - 2011)
NGHỀ: ĐIỆN CÔNG NGHIỆP
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi số: ĐCN - LT 20
Hình thức thi: (Viết/vấn đáp)
Thời gian: 150 Phút (Không kể thời gian chép/giao đề thi)
ĐỀ BÀI
Câu 1: (3 điểm)

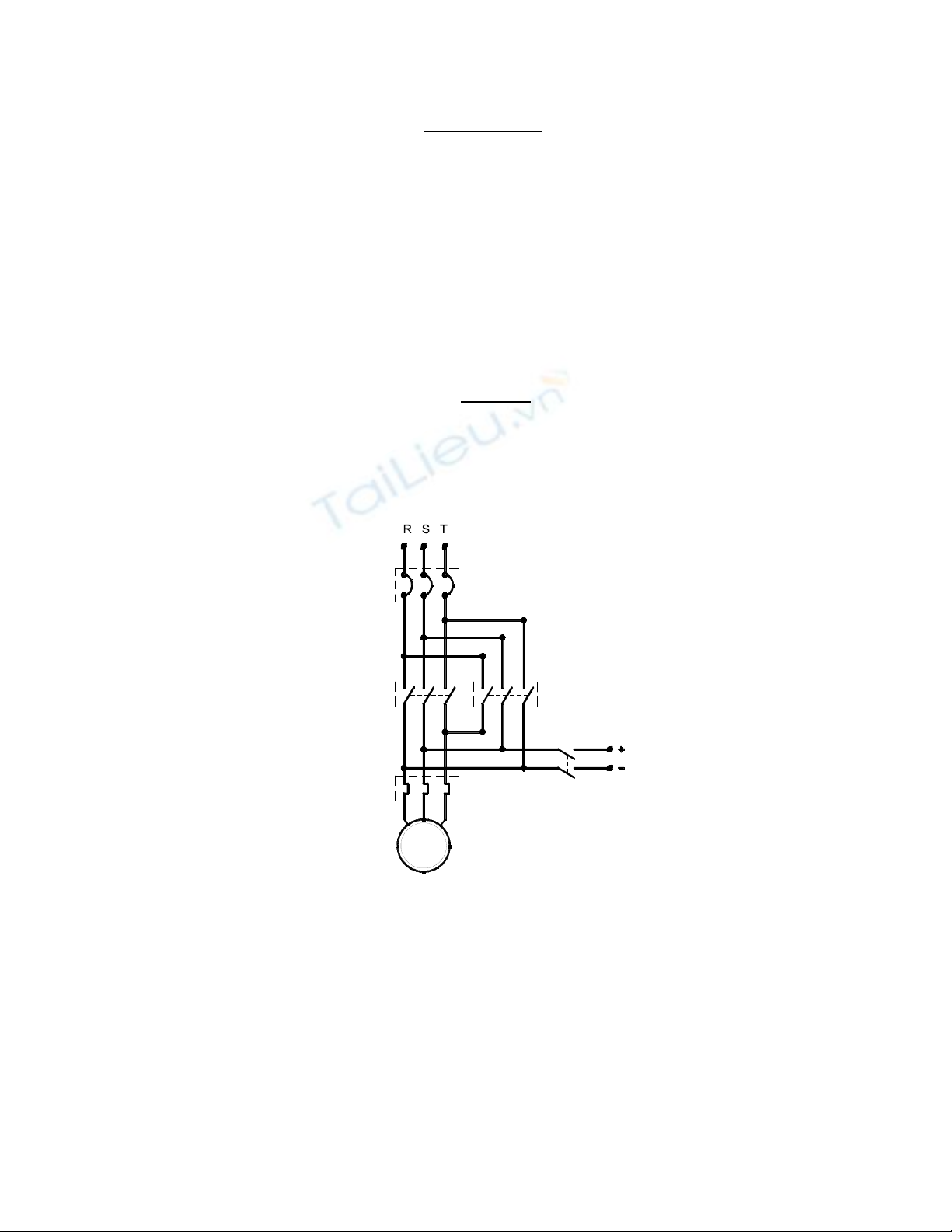

Lập giản đồ thang điều khiển động cơ quay 2 chiều có hãm trước lúc đảo
chiều, dùng PLC S7- 200.
M
AB
/Y - 220/380V
50HZ
OL
K1 K2
KH
Yêu cầu công nghệ
Mạch điện điều khiển động cơ quay 2 chiều có hãm trước lúc đảo chiều.
- Muốn động cơ làm việc quay thuận - Nút ấn ON1 điều khiển K1 tác
động động cơ thực hiện quay thuận
- Muốn động cơ làm việc quay ngược thì phải ấn nút OFF điều khiển KH
để hãm dừng động cơ. Sau đó mới tiếp tục ấn ON2 điều khiển K2 tác động động
cơ quay ngược
- Muốn dừng động cơ ấn nút OFF để hãm dừng động cơ.
2/2
- Trong quá trình làm việc động cơ bị quá tải thì rơ le OL sẽ tác động K1
hoặc K2 ngừng làm việc.
Câu 2: (2 điểm)
Trình bày các bước tính chon công suất động cơ ở chế độ làm việc ngắn hạn
theo phương pháp đẳng trị
Câu 3: (2 điểm)
Nêu nội dung nguyên tắc điều khiển truyền động điện theo thời gian? Trình
bày phương pháp mở máy động cơ điện một chiều kích từ độc lập qua 2 cấp
điện trở phụ trong mạch phần ứng theo nguyên tắc thời gian và nhận xét ưu
nhược điểm của nguyên tắc này?
