TUYÊN BỐ BẢN QUYỀN
Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép
dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo.
Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh
thiếu lành mạnh sẽ bị nghiêm cấm.
LỜI GIỚI THIỆU
Giáo trình Môđun 12: Giác móng công trình được biên soạn thông qua tham
khảo và nghiên cứu các tài liệu kỹ thuật chuyên ngành xây dựng, đồng thời dựa trên
thực tế thi công, quản lý và giám sát thi công công trình, cũng như phân tích nghề phù
hợp với vùng miền, địa phương.
Nhằm đáp ứng nhu cầu về kiến thức và kỹ năng cho sinh viên nên cấu trúc
chung của chương trình đã được điều chỉnh qua kiểm nghiệm thực tế giảng dạy và
mức độ tiếp thu của sinh viên sao cho phù hợp nhất.
Đồng thời giáo trình cũng được tính toán mức độ kiến thức giúp được cho sinh
viên sau khi ra trường có thể tiếp cận với môi trường làm việc thực tế. Giáo trình MĐ
14 là một trong những khối kiến thức cơ bản và rất cần thiết đối với chương trình đào
tạo nghề chuyên ngành xây dựng.
Để giáo trình mang tính thực tiển và đáp ứng tốt cho việc dạy và học, xin chân
thành cảm ơn các ý kiến đóng góp của quí đồng nghiệp. Quá trình biên soạn không
tránh khỏi sai sót, rất mong nhận được những góp ý của bạn đọc.
Cần Thơ, ngày tháng năm 2021
Tác giả
1. Nguyễn Trung Quang
2. Ngô Thanh
3. Đỗ Đức Thành
2
MỤC LỤC
TT
Tên chương, bài
Trang
1
Lời giới thiệu
1
2
Mục lục
2
3
Giáo trình module
3
4
Bài 1: Giới thiệu các loại dụng cụ
4
5
Bài 2: Xác định, kiểm tra đường thẳng đứng
8
6
Bài 3: Xác định, kiểm tra đường nằm ngang
11
7
Bài 4: Xác định, kiểm tra góc vuông
14
8
Bài 5: Xác định vị trí móng trên thực địa
16
9
Bài 6: Kiểm tra chất lượng hố móng
23
10
Bài 7: Máy thuỷ bình
25
11
Bài 8: Máy toàn đạt
32
12
Tài liệu tham khảo
46
3
GIÁO TRÌNH MODULE
Tên module: Giác Móng Công Trình
Mã số module: MĐ 12
Thời gian thực hiện: 60 giờ; (Lý thuyết: 30 giờ; Thực hành: 26 giờ, kiểm tra 4)
I. Vị trí, tính chất của mô đun:
- Vị trí: Mô đun MĐ12 được giảng dạy sau khi người học đã học xong các môn
học chung và các môn học kỹ thuật cơ sở.
- Tính chất: Là mô đun học chuyên môn quan trọng. Thời gian học bao gồm cả
lý thuyết và thực hành.
II. Mục tiêu của mô đun:
- Về kiến thức: Trình bày được trình tự, yêu cầu kỹ thuật, phương pháp kiểm tra
đánh giá các công việc giác móng, đào móng, gia cố nền móng,...
- Về kỹ năng: Làm được các công việc giác móng, đào móng, gia cố nền móng
và kiểm tra chất lượng hố móng.
- Về năng lực tự chủ và trách nhiệm: Có trách nhiệm trong công việc. Hợp tác tốt
với người cùng làm, cẩn thận để đảm bảo an toàn cho người và công trình.
III. Nội dung của mô đun:
4
BÀI 1.
GIỚI THIỆU CÁC LOẠI DỤNG CỤ
Mục tiêu của bài:
* Kiến thức:
- Trình bày được tính năng, tác dụng của từng loại dụng cụ.
* Kỹ năng:
- Sử dụng được các loại dụng cụ.
* Năng lực tự chủ và trách nhiệm:
- Nghiêm túc, cẩn thận, chu đáo.

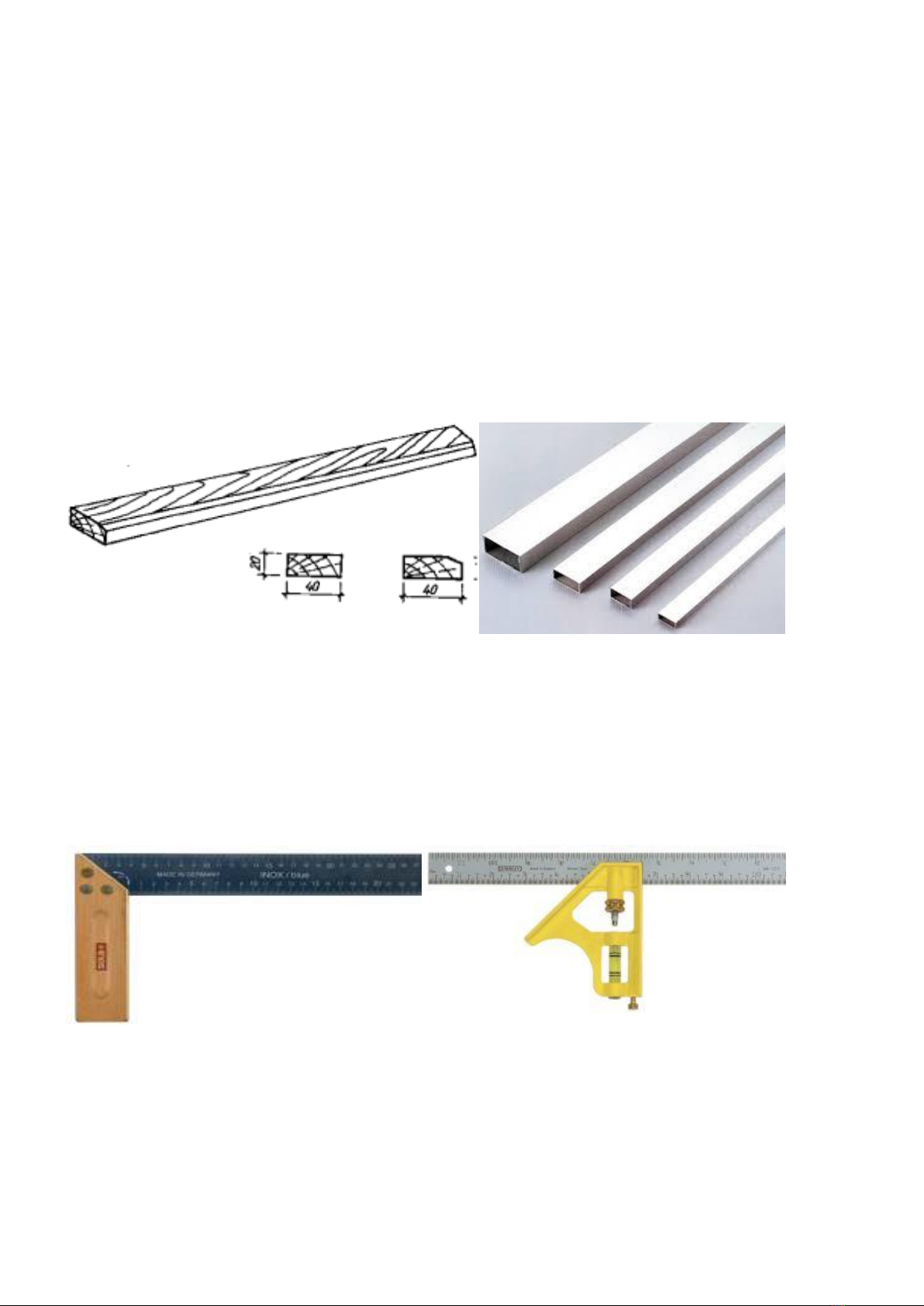

1. Thước tầm:
- Hình dáng của thước, chiều dài thước, tiết diện thước.
Thước tầm bằng gỗ
Thước tầm kim loại
- Vật liệu làm thước: Gỗ, nhôm hộp.
- Tác dụng của thước (Kiểm tra độ phẳng kết hợp với ni vô để kiểm tra thẳng
đứng, ngang bằng)
- Cách sử dụng thước tầm:áp thướt tầm vào bề mặt tương hoặc nền để kiểm tra
độ phẳng của chúng.
2. Thước vuông:
- Hình dáng của thước: Chiều dài từng cạnh, tiết diện thước.
Ê ke (thước vuông) thủy
- Vật liệu làm thước: Gỗ, nhôm hộp,thép…v.v
- Tác dụng của thước: Xác định, kiểm tra góc vuông.
- Cách sử dụng thước vuông:áp thướt vào các góc vuông của tường hoặc cột để
kiểm tra góc vuông.
5

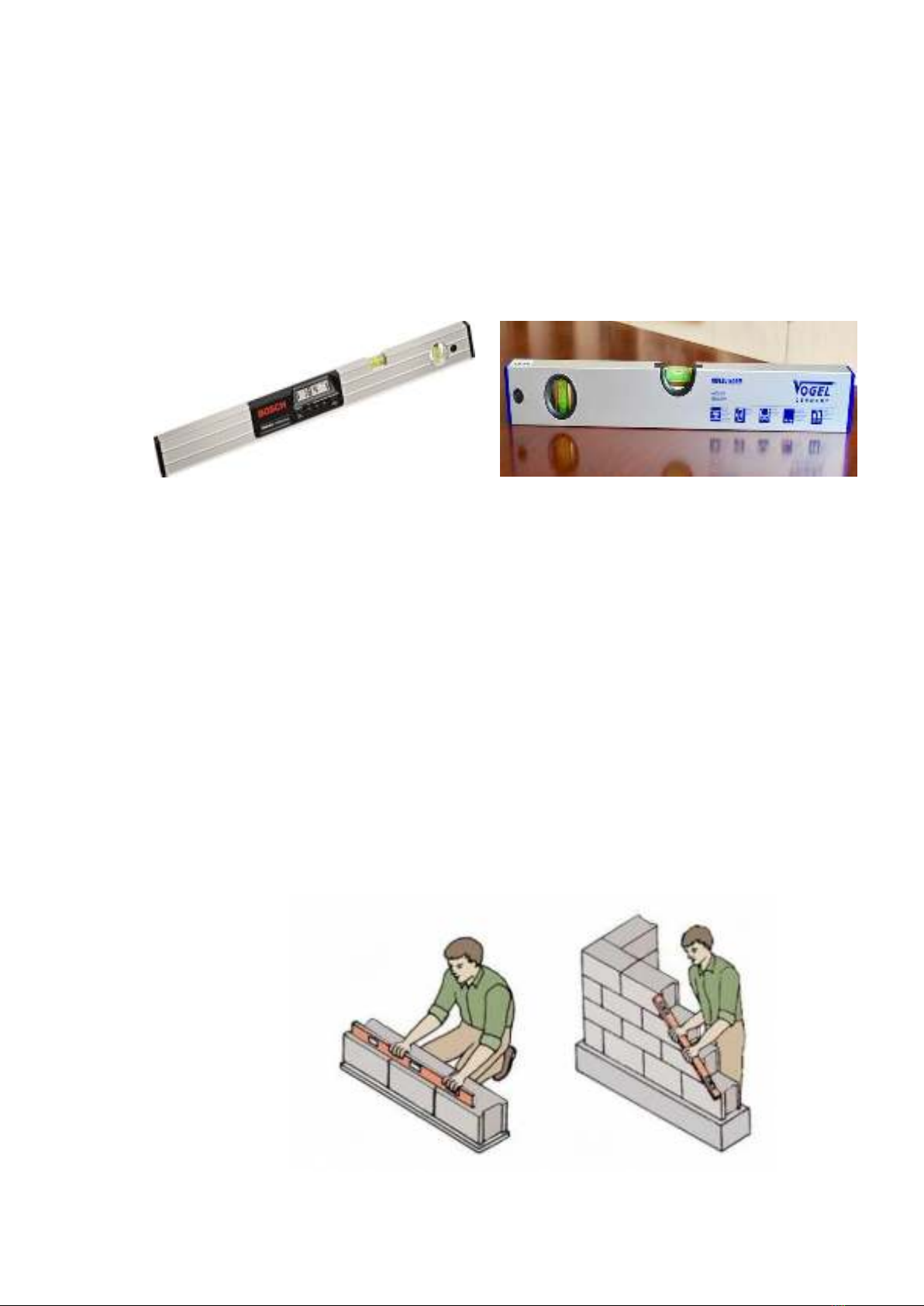

3. Ni vô thước:
- Cấu tạo của ni vô :Ni vô thước được chế tạo bằng gỗ,nhôm cứng không cong
vênh hoặc bằng kim loại nhẹ
- Ni vô có hình dáng giống như thướt tầm có các cạnh thẳng và các mặt phẳng
có chiều dài thường từ 0,3-1.2m,trên thướt có gắn ống thủy.
- Tính năng tác dụng của ni vô :Ni vô dùng để kiểm tra đường thẳng đứng và
nằm ngang hay góc của bộ phận công trình.
- Cách sử dụng ni vô :Ni vô càng dài khi xác định và kiểm tra càng chính
xác.Vì vậy có thể kết hợp cùng với thước tầm để xác định hoặc kiểm tra theo nhu cầu.
Ni vô điện tử
Ni vô cơ
-Trước khi sử dụng phải kiểm tra chất lượng của ni vô,cách kiểm tra như sau :
+Bước 1 :Áp ni vô lên mặt tường hoặc mặt nền
+Bước 2 :Điều chỉnh cho bọt nước của ống thủy nằm ngang vào giữa.
+Bước 3 :Vạch đường thẳng theo cạnh trên hoặc cạnh dưới của ni vô.Đánh dấu
vị trí 2 đầu ni vô trên đường thẳng đó tại hai điểm A và B.
+Bước 4 :Đảo đầu ni vô đúng 2 vị trí đã đánh dấu.
+Bước 5 :Nếu bọt ống thủy nằm đúng ở giữa thì ni vô đạt yêu cầu về chất
lượng.
-Đối với ống thủy kiểm tra thẳngđứng
+Bước 1 :Áp ni vô lên mặt tường.
+Bước 2 :Điều chỉnh cho bọt nước của ống thủy đứng vào giữa.
+Bước 3 :Vạch đường thẳng theo cạnh đứng của ni vô lên tường.Đánh dấu vị trí
2 điểm đầu và cuối của ni vô tại hai điểm A và B.
+Bước 4 :Đảo đầu ni vô,áp vào tường đúng vị trí cũ.
+Bước 5 :Kiểm tra nếu bọt ống thủy đúng ở giữa thì ni vô đạt yêu cầu .
Sử dụng ni vô
