Nội dung Text: Hiệu ứng bề mặt - cấu trúc nanô

  1. Hiệu ứng bề mặt ở  cấu trúc nanô Bám dính (con thạch thùng) Không dính ướt (hiệu ứng lá sen) Dính ướt (hiệu ứng lá hoa hồng)
  2. Hiệu ứng bề mặt Do đóng góp của hiệu ứng bề mặt: các số nguyên tử nằm trên bề mặt sẽ chiếm tỉ lệ đáng kể so với tổng số nguyên tử - Tỉ phần bề mặt/thể tích: S/V ~ 1/r lớn - Năng lượng bề mặt chiếm ưu thế do liên kết bên trong lõi nhỏ 1g CNT có tổng diện tích bề mặt 1.000 m2 VD: 1 g TiO2 có các lỗ nanô tổng diện tích bề mặt 200-500 m2 (sân tennis)
  3. Bám dính (con thạch thùng)
  4. Tại sao thạch thùng có thể bám chặt tốt?

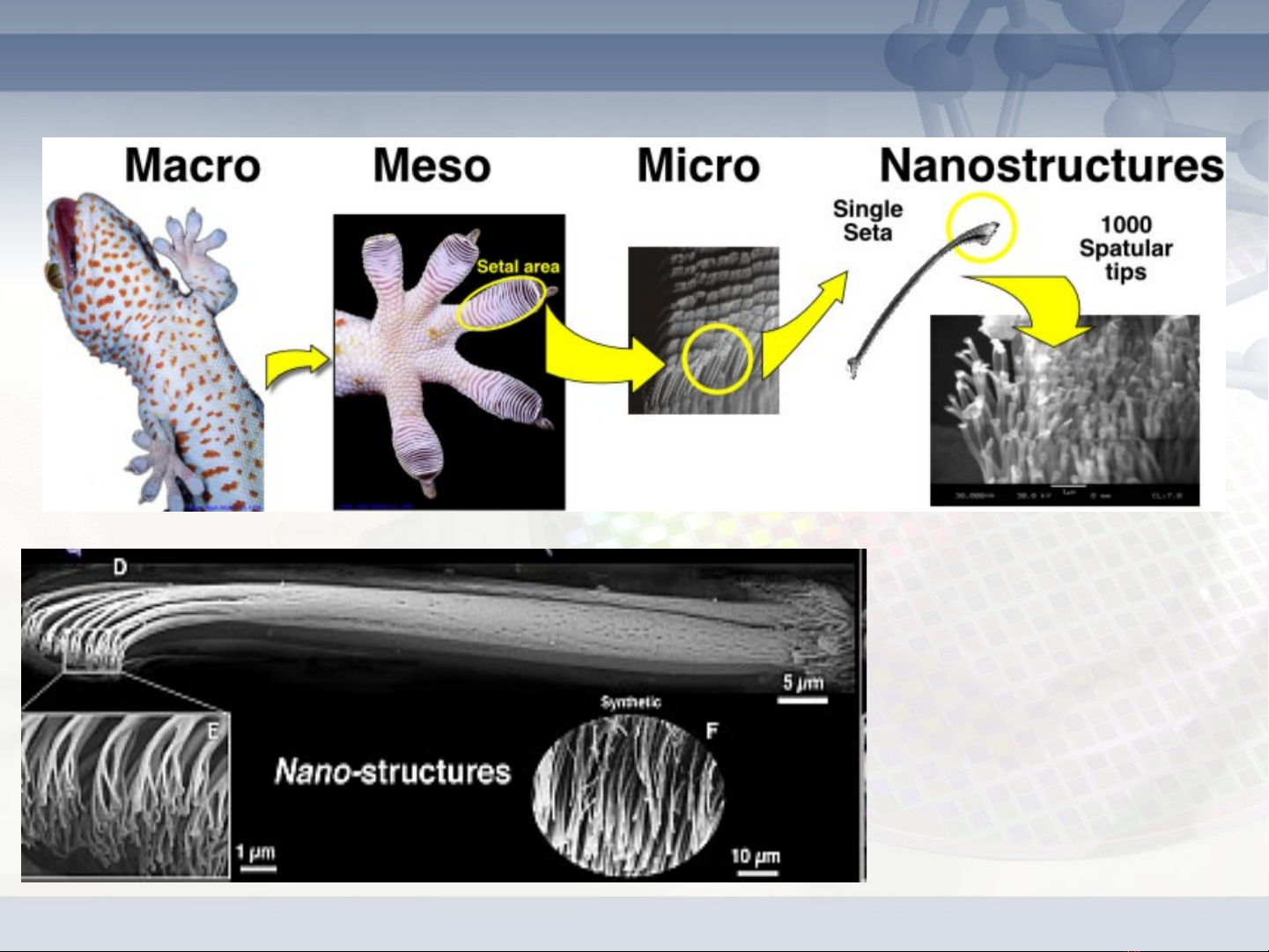

  5. Hiệu ứng bề mặt - Sợi “lông” nanô Sợi lông sắp xếp như bàn chải đánh răng 4 bàn chân có tất cả 6,5 triệu sợi lông (dài 200 nm, đường kính 10-15 nm) Mỗi sợi lông chính tua ra các sợi lông con
  6. Hiệu ứng bề mặt ­ Sợi “lông” nanô • Bám dính do keo ? • Ma xát ? • Móc vào nhau ? • Lực tĩnh điện ? • Lực mao quản ? • Lực hút van der Waals ? • Lực phân tử sinh ra bởi sự phân cực của các phân tử thành các lưỡng cực điện • Giảm mạnh theo khoảng cách • Chỉ tồn tại ở khoảng cách nanômét • Diện tích tiếp xúc càng nhiều => L ực càng lớn: diện tích 1cm2 thì lực dính trung bình là 30 kg/ cm2 • 6,5 triệu sợi lông có tổng diện tích tiếp xúc có khả năng chịu được 120 kg
  7. Bài học ứng dụng từ tự nhiên
  8. Bài học ứng dụng từ tự nhiên Mặt dính không keo Chế tạo rôbốt biết leo tường Mặt dính nhân tạo polyimide Spiderman (người nhện) nặng 40 g bám vào mặt thủy tinh nhờ mặt dính polyimide 0 ,5 100 triệu sợi trên một diện tích 1 cm2 Sợi dài 200 µm và đường kính 0,2 µm cm2
  9. Bài học ứng dụng từ tự nhiên Chống trơn, trượt lốp xe
  10. Bài học ứng dụng từ tự nhiên Máy hút bụi siêu nhỏ làm sạch hạt bụi miromét trên các chip vi tính An ninh: Điều tra tội phạm
  11. Không dính ướt (hiệu ứng lá sen) và bề  mặt không thích nước
  12. Tại sao bề mặt dính ướt/không dính ướt ?
  13. Không dính ướt và bề mặt “ghét” nước khối u ở kích thước micromét  Bề mặt xốp  có cấu trúc nanô ? Bao xung quanh là các khối u  nhỏ hơn kính thước nanômét  được phủ bởi một loại sáp (vật liệu “ghét” nước)
  14. Hiệu ứng bề mặt Bề mặt ghét nước Bề mặt thích nước Bề mặt thích nước Bề mặt ghét nước θ  ­ góc tiếp xúc : θ   90° bề mặt “ghét” nước  ­ Năng lượng bề mặt (năng lượng bề mặt là năng lượng dùng để "bẻ đôi" một vật liệu ) ­ Thích nước => Năng lượng bề mặt lớn (Kim loại, đá quí…) ­ Ghét nước => Năng lượng bề mặt nhỏ (sáp, tefnol…) ­ Hình thái học bề mặt ­ Với bề mặt “ghét” nước: càng lồi lõm  => bọt không khí càng nhiều        => càng tăng tính ghét nước (tăng θ) ­ Với bề mặt thích nước: càng lồi lõm => tăng lực Val der Waal      => càng tăng tính thích nước
  15. Không dính ướt bề mặt trơn phủ sáp bề mặt với khối u lớn u nhỏ nanomét bao quanh θ  = 104° θ  = 150° θ = 160 – 180°  Các khối u lớn và nhỏ có tác dụng là giảm diện tích tiếp xúc  (giọt nước chỉ có 3 % diện tích tiếp xúc với bề mặt lá sen )  ⇒ làm giảm năng lượng liên kết bề mặt  ⇒ tăng tính không dính ướt trên các bề mặt ghét nước
  16. Không dính ướt Tại sao muỗi đứng được trên nước Cấu tạo của chân muỗi • Lớp biểu bì tiết ra một loại sáp có góc tiếp xúc của nước trên biểu bì là 105°  • Nhờ những sợi lông con với  đường kính vài micromét có các rãnh nhỏ vài trăm  nanomét => góc tiếp xúc tăng đến 168°
  17. Bài học ứng dụng từ tự nhiên Kính không dính ướt
  18. Bài học ứng dụng từ tự nhiên Kính thường Kính tự làm sạch TiO2 Giọt nước trượt Giọt nước lăn cuốn theo bụi bẩn
  19. Kính sinh thái tự làm sạch Phủ lớp mỏng nanô TiO2 (~15 nm) lên kính có tác dụng: -Hấp thụ bức xạ tử ngoại của mặt trời tạo ra hiệu ứng xúc tác quang hóa, phân hủy chất bẩn trên kính - Lớp xốp nanô chống ướt và khi nước rơi xuống bề mặt kinh, các giọt nước hút nhau, hình thành nên một màn nước sẽ rửa trôi chất bẩn Sơn tự làm sạch (sơn nanô), vải tự làm sạch…
  20. Bài học ứng dụng từ tự nhiên Sàn nhà, gỗ,… Bình xịt phủ lớp tự làm sạch Vải tự sạch Các sản phẩm tự làm sạch khác: ­ Sơn tường tự làm sạch, sơn mái chống đông tuyết ­ Sơn thân tầu chống bám rêu , giảm sức cản của nước ­ Vải chống thấm nước dùng trong y học ­ Chống kết dính trong các linh kiện micro ­
