HOÄP SOÁ
THÖÔØNG (M035S5)
TOÅNG QUAN
ÑAËC ÑIEÅM KYÕ THUAÄT ............................ MTA - 2
TIEÂU CHUAÅN BAÛO DÖÔÕNG..................... MTA - 2
LÖÏC XIEÁT CHAËT..........................................MTA - 3
COÂNG CUÏ CHUYEÂN DUÏNG ......................MTA - 4
HOÄP SOÁ THÖÔØNG
MOÂ TAÛ............................................................ MTA - 5
THAÙO TOÅNG THAØNH.................................. MTA - 6
RAÙP TOÅNG THAØNH .....................................MTA - 7
BOÄ SOÁ THUAÀN (THAÂN HOÄP SOÁ)
THAÙO VAØ RAÙP...............................................MTA - 8
CAÙC ÑIEÅM CHÍNH KHI RAÙP......................MTA - 9
RAY CHUYEÅN VAØ CAÀN SOÁ
THAÙO ...............................................................MTA - 10
RAÙP...................................................................MTA - 10
THAÙO ...............................................................MTA - 11
TRUÏC CHÍNH
CUÏM CHI TIEÁT TRUÏC CHÍNH................. MTA - 13
TRUÏC TRUNG GIAN
THAÙO VAØ RAÙP..............................................MTA - 16
BOÄ SANG SOÁ TREÂN
THAÙO VAØ RAÙP..............................................MTA - 18
THAÙO VAØ RAÙP..............................................MTA - 19
NAÉP SAU VAØ VOÛ BOÄ LY HÔÏP
NAÉP SAU VAØ NGÖÔÏC
BAÙNH RAÊNG TRUNG GIAN QUAY ........ MTA - 20
MTA-2 HOÄP SOÁ THÖÔØNG (MO35S5)
Chi tieát Ñaëc ñieåm kyõ thuaät
Thöù nhaát 5.380
Thöù hai 3.028
Thöù ba 1.700
Thöù tö 1.000
Thöù naêm 0.722
Soá luøi 5.380
Tæ soá truyeàn baùnh raêng
API GL – 3 SAE 80 hoaëc API GL – 4 80W90
API GL – 4 SAE 90 (cho vuøng nhieät ñôùi)
Xaáp xæ 3.2 (loaïi xe khoâng coù PTO -Hoäp trích coâng suaát)
Xaáp xæ 3.7 (loaïi xe coù PTO -Hoäp trích coâng suaát)
Loaïi daàu baùnh raêng boä soá
Löôïng daàu (lít)
TOÅNG QUAN
ÑAËC ÑIEÅM KYÕ THUAÄT E2D7C70F
TIEÂU CHUAÅN BAÛO DÖÔÕNG
Giaù trò danh ñònh
Chi tieát (Ñöôøng kính cô baûn Giôùi haïn Nhaän xeùt
ôû trong [])
Chieàu daøi töï do cuûa loø xo hình naám
Chieàu daøi töï do cuûa loø xo hoaøn löïc cuûa baùnh raêng 4 vaø 5
Chieàu daøi töï do loø xo hoaøn löïc cuûa baùnh raêng thöù 1 vaø baùnh raêng soá
luøi.
Ñoä rô giöõa baùnh raêng coâng-tô-meùt vaø oáng loùt cuûa baùnh raêng
coâng-tô-meùt.
Ñoä rô giöõa truïc baùnh raêng trung gian quay ngöôïc vaø baùnh raêng trung
gian soá luøi.
Khoaûng hôû giöõa caàn soá vôùi loã caàn soá.
Ñoä hôû giöõa caàn soá vaø oáng loùt boä ñoàng toác.
Ñoä hôû cuûa ray chuyeån
Ñoä hôû giöõa loã then boä ñoàng toác vaø then chuyeån.
Ñoä hôû giöõa voøng gaêng boä ñoàng toác vaø baùnh raêng nhoû truyeàn ñoäng.
Ñoä hôû giöõa then chuyeån vaø loã then may-ô boä ñoàng toác.
Ñoä hôû giöõa baùnh raêng thöù 2 vaø voøng gaêng ngoaøi cuûa boä ñoàng toác
Ñoä hôû giöõa loã then voøng gaêng ngoaøi boä ñoàng toác vaø then chuyeån.
Ñoä hôû giöõa voøng gaêng ngoaøi boä ñoàng toác vaø baùnh raêng thöù 3.
Ñoä hôû giöõa then chuyeån vaø loã then may-ô boä ñoàng toác
Ñoä rô cuûa baùnh raêng thöù 1
Ñoä rô cuûa baùnh raêng thöù 2
22.85
39.25
49.18
[12] 0.04 ~ 0.08
[24] 0.05 ~ 0.08
0.1 hay nhoû hôn
0.3 ~ 0.6
0.04 hay nhoû hôn
4.7 ~ 5.0
1.13~ 1.37
0.05 ~ 0.20
1.23~ 1.47
4.7~ 5.0
1.23 ~ 1.47
0.05 ~ 0.20
0.310~ 0.250
0.150 ~ 0.250
22
37.25
47.18
0.15
0.2
0.2
1
0.05
5.7
0.20
0.50
0.95
5.70
0.95
0.50
-
-
Thay
Thay
Thay
Thay
–
Thay
Thay
Thay
Thay
Thay
Thay
Thay
Thay
Thay
Thay
–
–
MTA-3TOÅNG QUAN
Giaù trò danh ñònh
Chi tieát (Ñöôøng kính cô baûn Giôùi haïn Nhaän xeùt
ôû trong [])
Ñoä rô cuûa baùnh raêng thöù 3
Ñoä rô cuûa baùnh raêng thöù 5
Ñoä rô cuûa baùnh raêng soá luøi (baùnh raêng trung gian soá luøi laøm baèng
theùp ñuùc)
Ñoä rô cuûa baùnh raêng soá luøi (baùnh raêng trung gian soá luøi laøm baèng
theùp cheá taïo maùy)
0.160~ 0.460
0.210 ~ 0.560
0.220~ 0.680
0.160 ~ 0.460
–
–
–
–
–
–
–
–
LÖÏC XIEÁT
Chi tieát Löïc xieát
Nuùt xaû vaø nuùt kieåm tra
Hoäp soá vaø bu-loâng gaén ñoäng cô
Bu-loâng gaén boä sang soá treân
Coâng taéc ñeøn traàn
Nuùt vít hình naám
Ñóa loø xo hình naám
Coâng taéc khoùa lieân ñoäng
Ñai oác choát khoùa
Coâng-tô-meùt
Naép sau
Naép baùnh raêng trung gian soá luøi.
Chi tieát chaën baïc ñaïn tröôùc
Voû hoäp soá
Chi tieát chaën baïc ñaïn
Nm
54 ~ 83
48
84
24
30~ 40
40
24
46~ 52
7
29.4 ~ 39
45
19
44
54
49
Kgf.m
5.5~ 8.5
4.8
8.4
2.4
3 ~4
4
2.4
4.7~ 5.3
0.7
3.0~ 4.0
4.5
1.9
4.5
5.5
5
lb-ft
39.8 ~ 61.2
35.4
62
17.7
22.1 ~ 29.5
29.5
17.7
33.9~ 38.4
5.2
21.7~ 28.8
33.2
14
32.5
39.8
36
DD
MT-4 HOÄP SOÁ THÖÔØNG (MO35S5)
COÂNG CUÏ CHUYEÂN DUÏNG EFBA7CAA
Coâng cuï Minh hoïa Coâng duïng
(Soá chæ vaø teân)
09431-45100
Duïng cuï laép phoát daàu
09431-5H000
Duïng cuï laép phoát daàu
09432-5H100
Duïng cuï laép baïc ñaïn truïc chính
09432-7B000
Duïng cuï laép baïc ñaïn truïc trung gian
09431-83100
Vam loâi baïc ñaïn
Laép phoát daàu voû boä ly hôïp
Laép phoát daàu chi tieát chaën baïc ñaïn
tröôùc.
Laép baïc ñaïn truïc chính
Baïc ñaïn truïc trung gian
Thaùo baïc ñaïn truïc trung gian vaø baïc
ñaïn truïc chính.
EMTTM5227A
EMTTM5227A
EMTTM5228A
EMTTM5229A
EMTTM5230A
MT-5HOÄP SOÁ THÖÔØNG
HOÄP SOÁ THÖÔØNG
MOÂ TAÛ E690FCB1

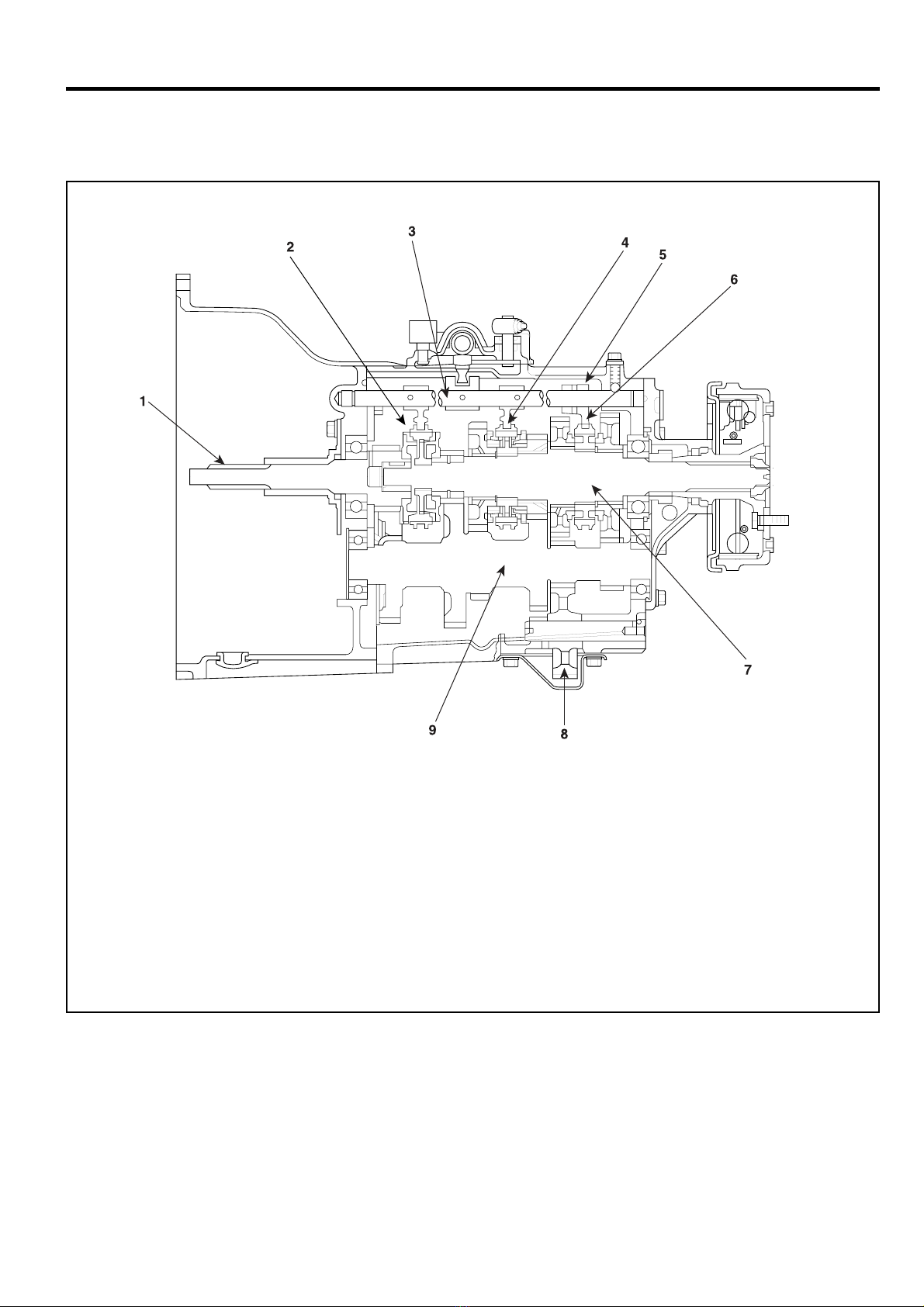

EMTTM5201A
1. Baùnh raêng nhoû truyeàn ñoäng
2. Cuïm chi tieát boä ñoàng toác baùnh raêng thöù 4 vaø 5
3. Ray chuyeån
4. Cuïm chi tieát boä ñoàng toác baùnh raêng thöù 2 vaø 3 (Loaïi choát ñaåy)
5. Caàn soá
6. Cuïm chi tieát boä ñoàng toác baùnh raêng thöù 1 vaø baùnh raêng soá luøi.
7. Truïc chính
8. Baùnh raêng trung gian
9. Truïc trung gian
Heä thoáng boä soá truyeàn löïc quay phaùt sinh do ñoäng cô ñeán xe.
Noù thay ñoåi löïc quay baèng caùch choïn laáy moät trong soá nhieàu
boä baùnh raêng aên khôùp vôùi nhau. Boä soá coù cô caáu khoùa lieân
ñoäng ñeå baûo veä hai baùnh raêng ñang aên khôùp vaø cô caáu ñeå
laøm cho khoâng coøn khe hôû töông ñoái giöõa 2 raêng baùnh raêng
ñeå giaûm bôùt tieáng oàn khi ñoäng cô chaïy khoâng.
