NOVA TDN 4.01 là chương trình chuyên dụng để kiểm tra và thiết kế kỹ thuật, thi công, hoàn công đường bộ.NỘI DUNG THỰC HIỆN : Bước 1 : Đánh số chữ số chính xác. Bước 2 : Khai báo và thay đổi tuyến thiết kế . Bước 3 : Định nghĩa đồng mức. Bước 4 : Vẽ tuyến, định nghĩa gốc tuyến, tim tuyến. Bước 5 : Cắm cong, phát sinh cọc, cắm cọc chi tiết - điền tên cọc. Bước 6 : Điền yếu tố cong. Bước 7 : Khai mẫu bảng biểu trắc dọc, trắc ngang. Bước 8 : Vẽ trắc dọc tự nhiên. Bước 9...

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01

  1. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Bài số 1 : THIẾT KẾ TỪ BÌNH ĐỒ ĐỊA HÌNH. SỐ LIỆU ĐẦU VÀO : − Bình đồ địa hình (tỷ lệ 1/10.000). − Cấp đường thiết kế V=60Km/h. − Trắc ngang mẫu (bản vẽ kèm theo). PHẠM VI ÁP DỤNG : • Phục vụ cho bài toán xây dựng tuyến mới. • Phục vụ cho giai đoạn lập dự án đầu tư – thiết kế cơ sở. NỘI DUNG THỰC HIỆN : Bước 1 : Đánh số chữ số chính xác. Bước 2 : Khai báo và thay đổi tuyến thiết kế . Bước 3 : Định nghĩa đồng mức. Bước 4 : Vẽ tuyến, định nghĩa gốc tuyến, tim tuyến. Bước 5 : Cắm cong, phát sinh cọc, cắm cọc chi tiết - điền tên cọc. Bước 6 : Điền yếu tố cong. Bước 7 : Khai mẫu bảng biểu trắc dọc, trắc ngang. Bước 8 : Vẽ trắc dọc tự nhiên. Bước 9 : Điền mức so sánh trắc dọc. Bước 10 : Vẽ trắc ngang tự nhiên. Bước 11 : Khai báo đường cũ. Bước 12 : Save thành file khảo sát. Bước 13 : Thiết kế đường đỏ. Bước 14 : Cắm đường cong đứng . Bước 15 : Điền thiết kế trắc dọc. Bước 16 : Thiết kế trắc ngang . Bước 17 : Điền thiết kế trắc ngang. Bước 18 : Áp khuôn áo đường. Bước 19 : Khai báo vét bùn và vét hữu cơ . Bước 20 : Vét bùn và vét hữu cơ. Bước 21 : Tính diện tích. Bước 22 : Điền diện tích. Bước 23 : Lập bảng diện tích từ giá trị điền. Bước 24 : Xuất kết quả tính toán khối lượng ra file *.TXT. Bước 25 : Vẽ bình đồ từ trắc ngang thiết kế. Bước 26 : Xuất bảng yếu tố cong. Trang 1

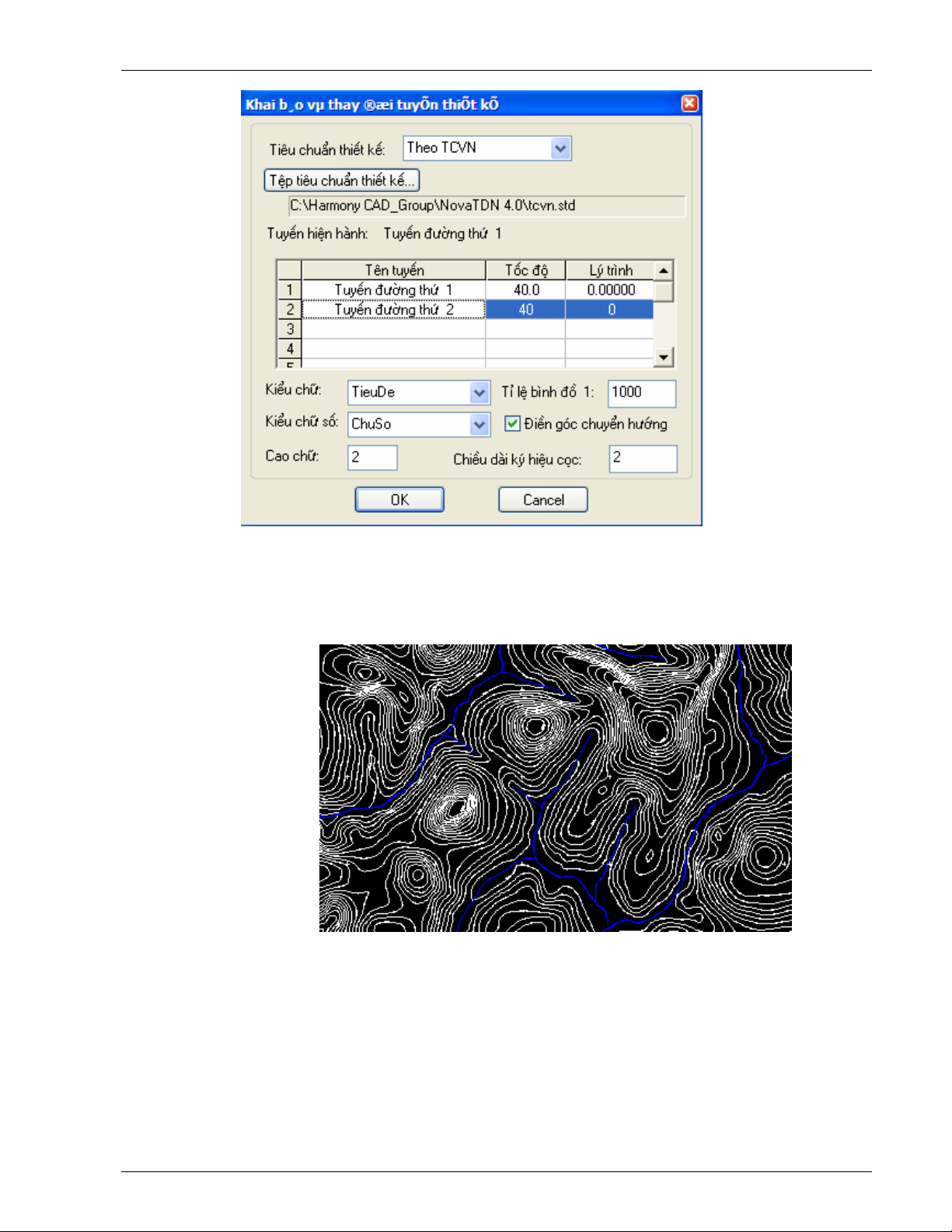

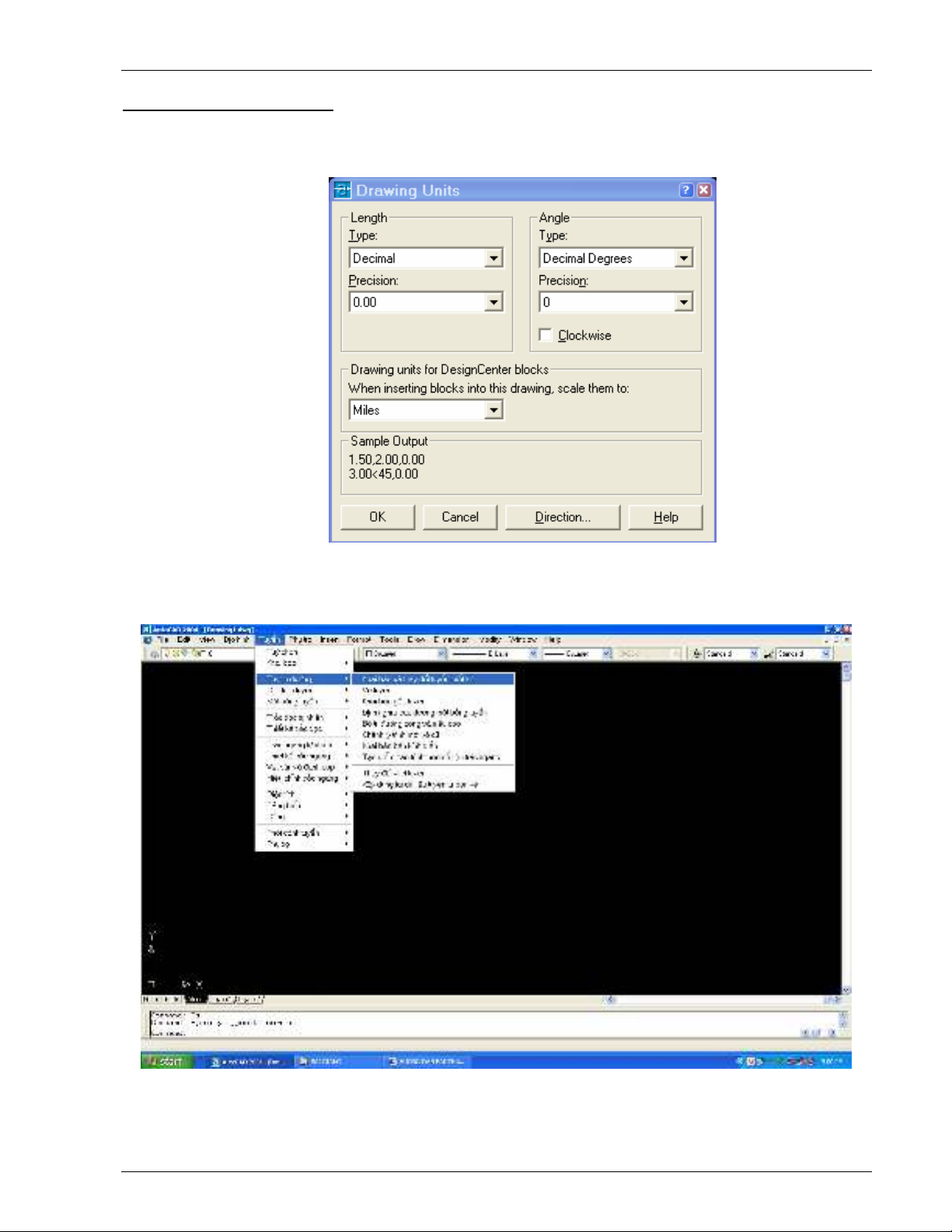

  2. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 CÁC BƯỚC THỰC HIỆN : Bước 1 : Đánh số chữ số chính xác sau dấu phẩy là 2 chữ số :FORMAT\UNITS. Lệnh tắt: UN. Bước 2 : Khai báo và thay đổi tuyến thiết kế : Menu: Tuyến\Tuyến đường\khai báo và thay đổi tuyến thiết kế. Lệnh tắt: CS. Trang 2

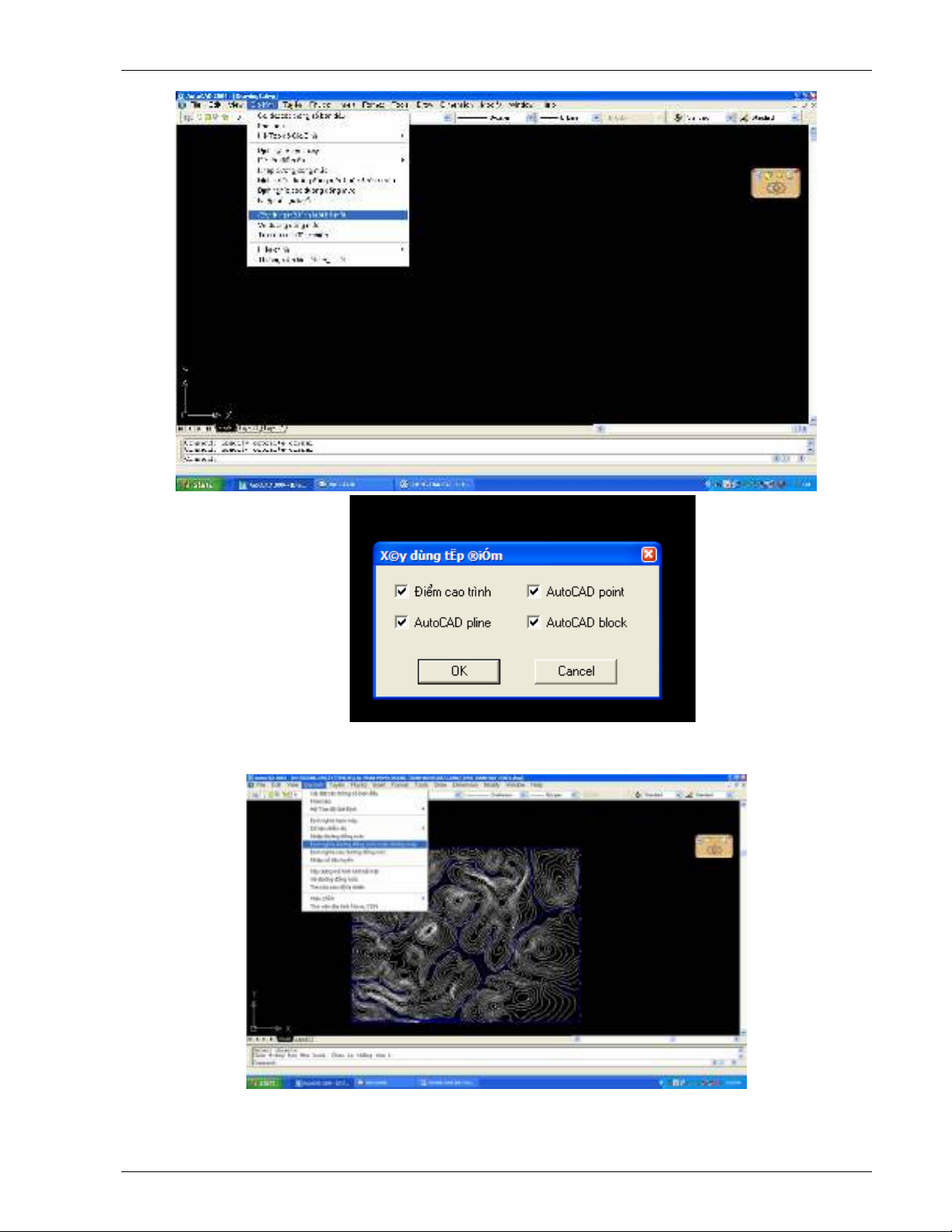

  3. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Bước 3 : Định nghĩa đường đồng mức: Định nghĩa đường đồng mức trên cơ sở bình đồ địa hình có ghi tỷ lệ và giá trị đồng mức . Mục đích là xây dựng mô hình địa hình để vạch tuyến, xác định cao độ tự nhiên của các cọc trên tuyến thông qua cao độ của các đường đồng múc. Chúng ta thực hiện như sau: Bản đồ địa hình đã có cao độ: 1.Menu: Địa hình\Xây dựng mô hình lưới bề mặt. Lệnh tắt: LTG Trang 3

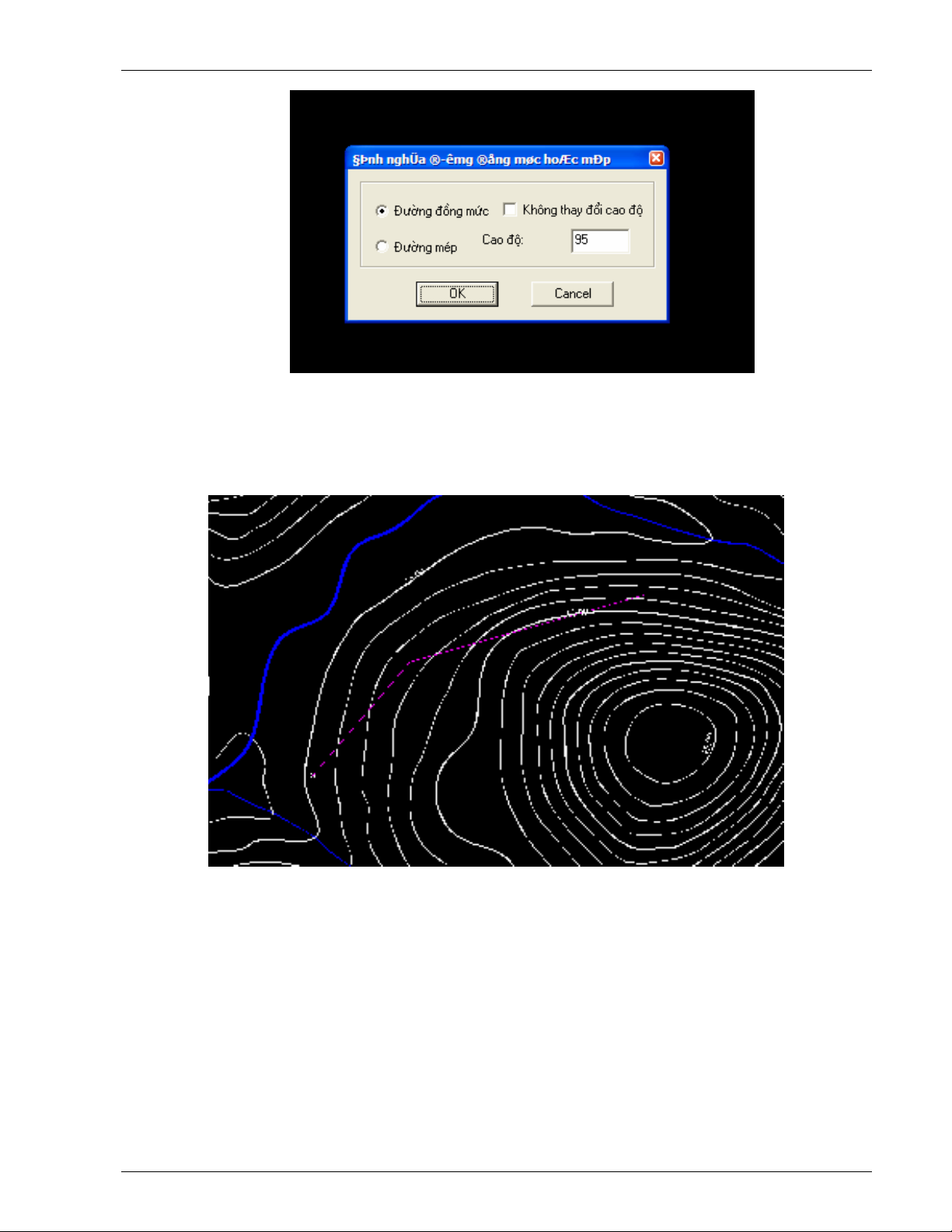

  4. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 2.Menu: địa hình\định nghĩa đường đồng mức hoặc đường mép. Lệnh tắt: ĐNĐM Trang 4
  5. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Bước 4 : Vẽ tuyến, định nghĩa gốc tuyến, tim tuyến, cắm cong và bố trí siêu cao: Vẽ tuyến: Dùng lệnh pline vẽ các cánh tuyến nối điểm khống chế đã cho trước (thường là đầu và cuối tuyến: Định nghĩa gốc tuyến: Vào menu Tuyến đường\khai báo gốc tuyến Lệnh tắt: GT. Trang 5
  6. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Bấm Chỉ điểm, sau đó chọn và điểm đầu của tuyến đã vẽ và có kết quả như sau: Trang 6
  7. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Định nghĩa tim tuyến: Vào menu Bình đồ\định nghĩa các đường mặt bằng Lệnh tắt: DMB. Chọn vào tuyến cần định nghĩa, xuất hiện hộp thoại sau: Sau đó chọn OK, lúc này đường tim tuyến chuyển sang màu đỏ và có kết quả như sau: Trang 7
  8. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Cắm đường cong nằm trên bình đồ và bố trí siêu cao: Vào menu Bình đồ\bố trí đường cong và siêu cao. Lệnh tắt: CN. Chọn hai cánh tuyến cần bố trí đường cong nằm, xuất hiện hộp thoại sau: Trang 8
  9. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Bố trí bán kính đường cong, siêu cao, mở rộng tùy thuộc vào cấp đường và điều kiện địa hình cụ thể. Nhập các giá trị lựa chọn vào các ô tương ứng trên hộp thoại. Chèn cọc trong đường cong: Vào menu Tuyến\cọc trên tuyến\chèn cọc mới. Lệnh tắt: CC. Trang 9
  10. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Phát sinh cọc trên tuyến: Vào menu Tuyến\cọc trên tuyến\phát sinh cọc. Lệnh tắt: PSC. Trang 10
  11. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Hộp thoại: Bước 5 : Điền tên cọc : Vào menu: Tuyến\mặt bằng tuyến\ Điền tên cọc trên tuyến, cửa sổ Điền tên cọc được mở ra Lệnh tắt: ĐTC Hộp thoại: Trang 11
  12. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Bấm Chọn OK và có kết quả như sau : Bước 6 : Điền yếu tố cong: Vào menu: Bình đồ\ vẽ mặt bằng tuyến\ Điền yếu tố cong. Cửa sổ Điền yếu tố cong được mở ra Lệnh tắt: YTC Trang 12
  13. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Bấm Chọn OK và có kết quả như sau : Bước 7 : Khai mẫu bảng biểu trắc dọc, trắc ngang : Vào menu: Bình đồ\khai báo\ khai mẫu bảng trắc dọc trắc ngang. Cửa sổ sau được mở ra Lệnh tắt:BB Trang 13
  14. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Trang 14
  15. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Mẫu bảng trắc dọc Mẫu bảng trắc ngang Độ dốc dọc thiết kế (%) Cao độ tự nhiên (m) Cao độ thiết kế tại tim đường (m) Cự ly lẻ tự nhiên (m) Cao độ tự nhiên (m) Cao độ thiết kế (m) Cự ly lẻ (m) Cự ly lẻ thiết kế (m) Cự ly cộng dồn (m) Tên cọc Đường thẳng - đường cong Bước 8 : Vẽ trắc dọc tự nhiên : Vào menu: TD-TN\ Trắc dọc tự nhiên\ Vẽ Trắc dọc tự nhiên. Cửa sổ sau được mở ra Lệnh tắt:TD Trang 15
  16. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Hộp thoại: Bấm Chọn OK, chọn điểm đặt trắc dọc và có kết quả như sau : Trang 16
  17. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Bước 9 : Điền mức so sánh trắc dọc : Menu: TD-TN\ Trắc dọc tự nhiên\ Điền mức so sánh. Chọn điểm đặt MSS. Lệnh Tắt:DSSTD Trang 17
  18. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Bước 10 : Vẽ trắc ngang tự nhiên : Menu: Tuyến\ Trắc ngang tự nhiên\ Vẽ Trắc ngang tự nhiên. Cửa sổ sau được mở ra Lệnh tắt:TN Hộp Thoại: Trang 18
  19. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Bấm Chọn OK, chọn điểm đặt trắc ngang và có kết quả như sau : Bước 11 : Khai báo đường cũ Menu: Tuyến\ Trắc ngang tự nhiên\ Đường cũ. Cửa sổ sau được mở ra Trang 19
  20. Hướng dẫn lý thuyết và thực hành chương trình Nova NTD 4.01 Bước 12 : Save thành file khảo sát. Bước 13 : Thiết kế đường đỏ : Menu: Tuyến\ Thiết kế trắc dọc\ Thiết kế trắc dọc. Cửa sổ sau được mở ra Trang 20
