Trong khi thiết kế với các thiết kế top down hoặc botton up thì chức năng này vô cùng hữu dụng vì nó có thể trực tiếp kiểm tra xem các chi tiết mình thiết kế khi lắp ghép va chạm nhau không để có thể hiệu chỉnh kích thước tức thời nhanh chóng cho phù hợp. Nhằm giúp các bạn hiểu hơn về vấn đề này, mời các bạn cùng tham khảo nội dung tài liệu "Kiểm tra các chi tiết có giao nhau trên inventor".

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Kiểm tra các chi tiết có giao nhau trên inventor

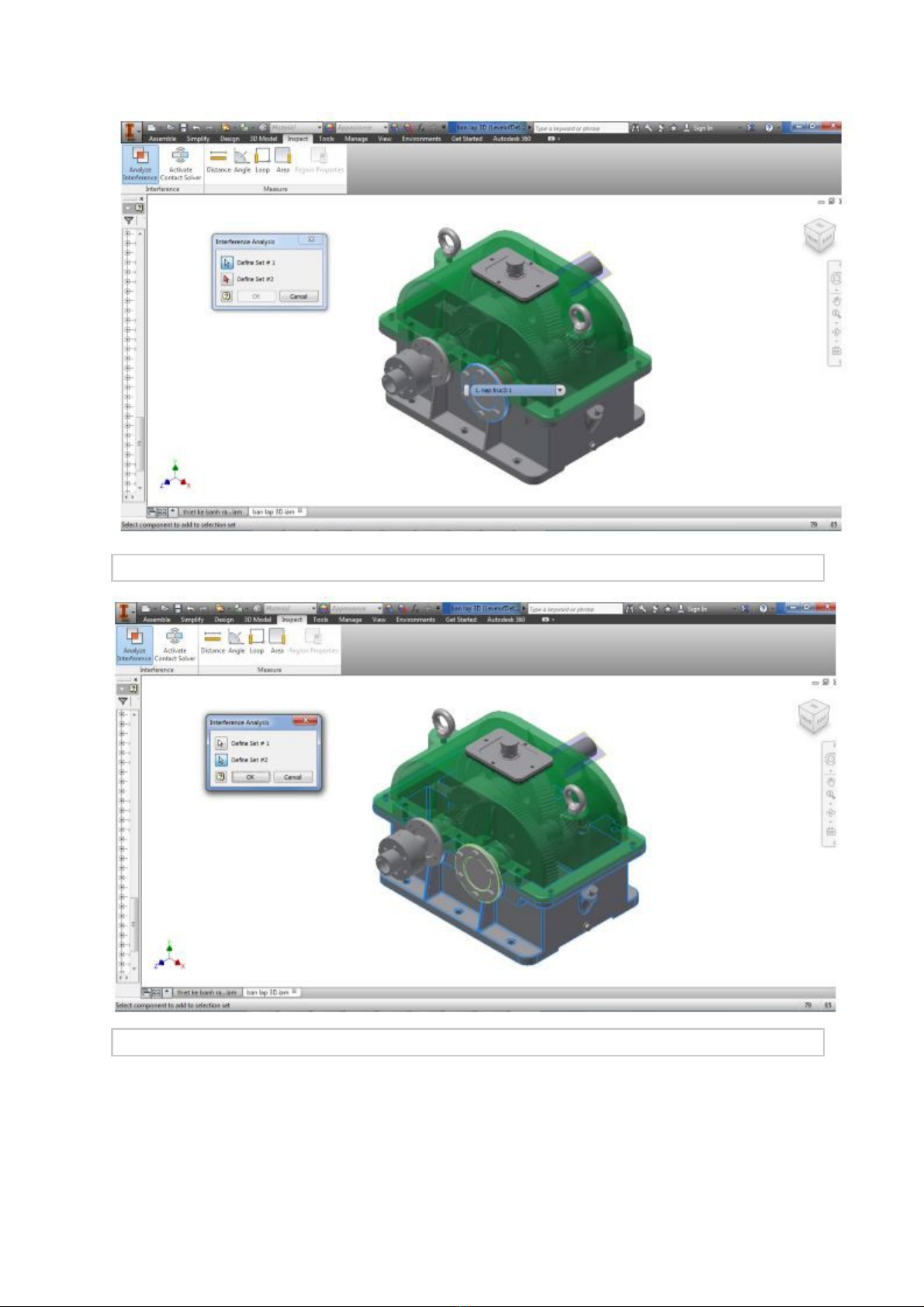

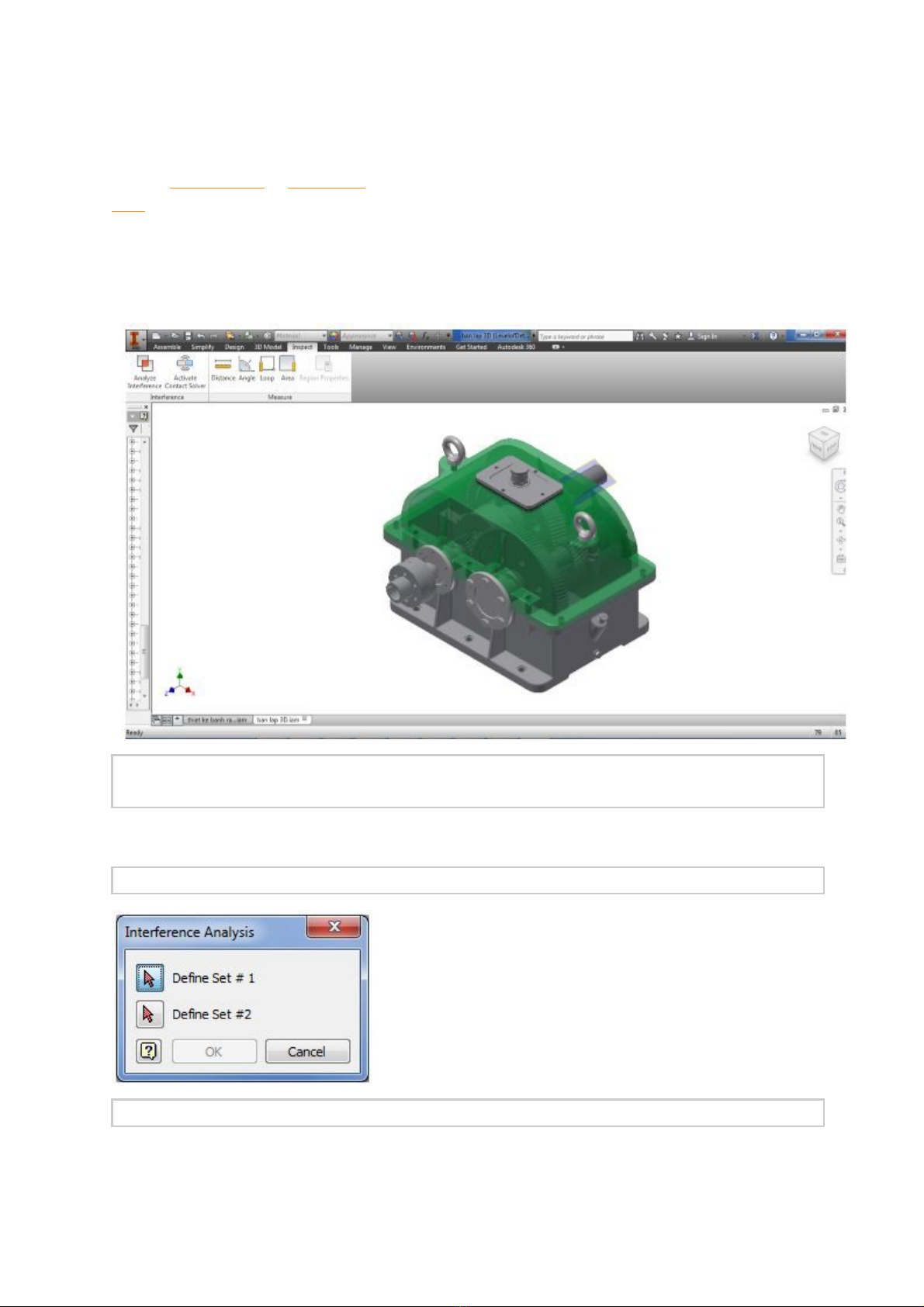

Kiểm tra các chi tiết có giao nhau trên inventor Posted on January 26, 2015 By phuong_pmkt Reply Trong khi thiết kế với các thiết kế top down hoặc botton up thì chức năng này vô cùng hữu dụng vì nó có thể trực tiếp kiểm tra xem các chi tiết mình thiết kế khi lắp ghép va chạm nhau không để có thể hiệu chỉnh kích thước tức thời nhanh chóng cho phù hợp Ví dụ đi kiểm tra chi tiết nắp trên và nắp ổ bi và thân hộp giảm tốc có lắp vừa chuẩn hay có sự va chạm ta làm như sau B1: click vào analyze interference B2: click vào define set# 1 và đi chọn chi tiết nắp vỏ ổ bi
B3: click vào define set# 2 chọn vào chi tiết thân hộp B4: click vào oke và kiểm tra kết quả

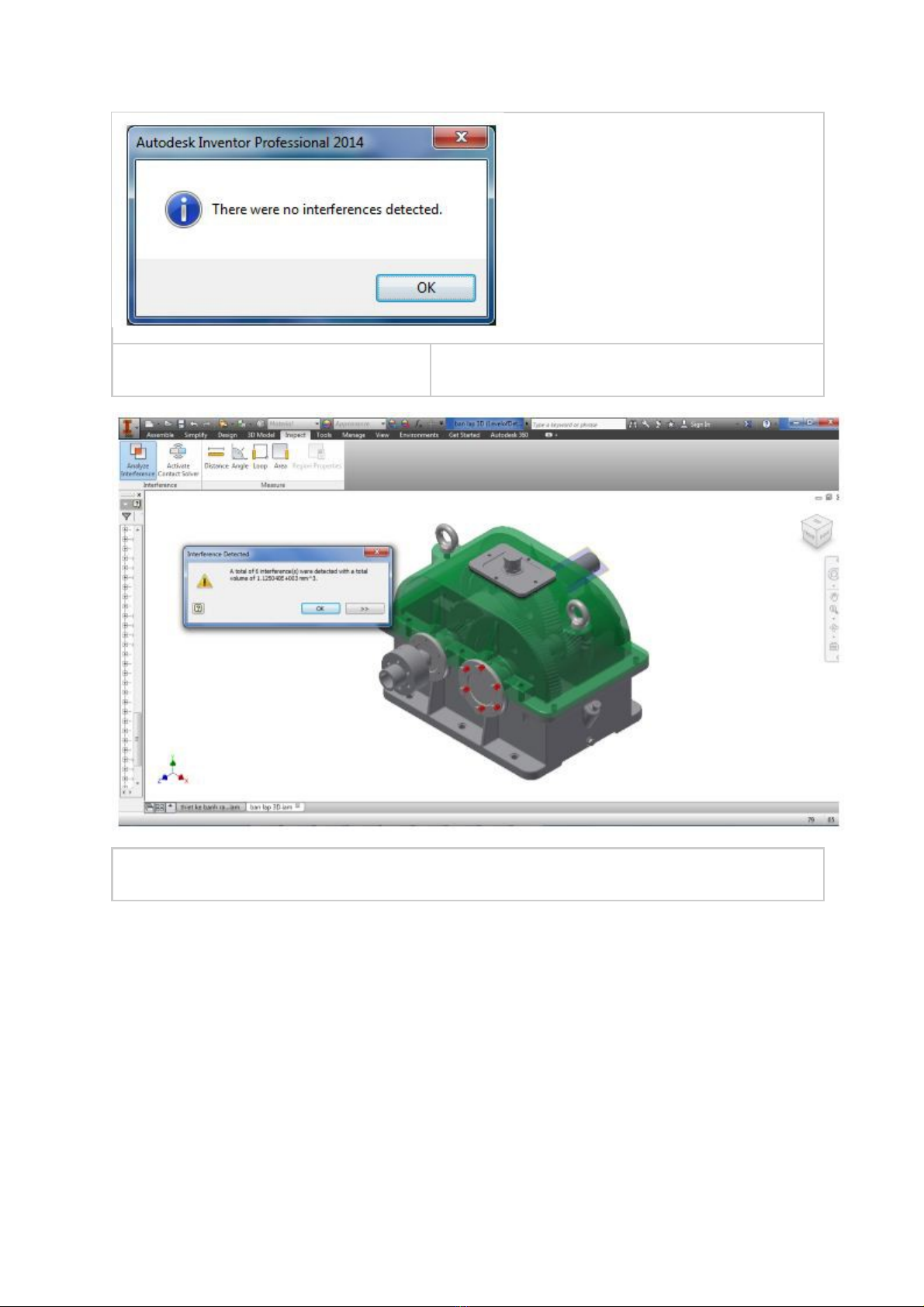

Hình vẽ này cho thấy 2 chi tiết không va chạm nhau Trường hợp có va chạm thì sẽ có thông báo sau ví dụ ta kiểm tra các bu lông trên nắp ổ với nắp ổ
