1. VAI TRÒ VÀ PHÂN LOẠI
•VAI TRÒ : TRỤC CHÍNH CỦA MÁY CNC ĐÓNG VAI TRÒ QUAN TRỌNG VÌ NÓ CUNG CẤP TỐC ĐỘ CẮT
CHO DAO LÀ MỘT PHẦN CỦA CHUỖI TRUYỀN LỰC GIỮA MÁY CNC VÀ DỤNG CỤ HOẶC CHI TIẾT
•PHÂN LOẠI: DỰA VÀO LOẠI DẪN ĐỘNG ĐƯỢC SỬ DỤNG TRỤC CHÍNH ĐƯỢC CHIA LÀM 4 LOẠI
➢TRỤC CHÍNH DẪN ĐỘNG BẰNG ĐAI
➢TRỤC CHÍNH DẪN ĐỘNG BẰNG BÁNH RĂNG
➢TRỤC CHÍNH DẪN ĐỘNG TRỰC TIẾP
➢TRỤC CHÍNH DẪN ĐỘNG TÍCH HỢP

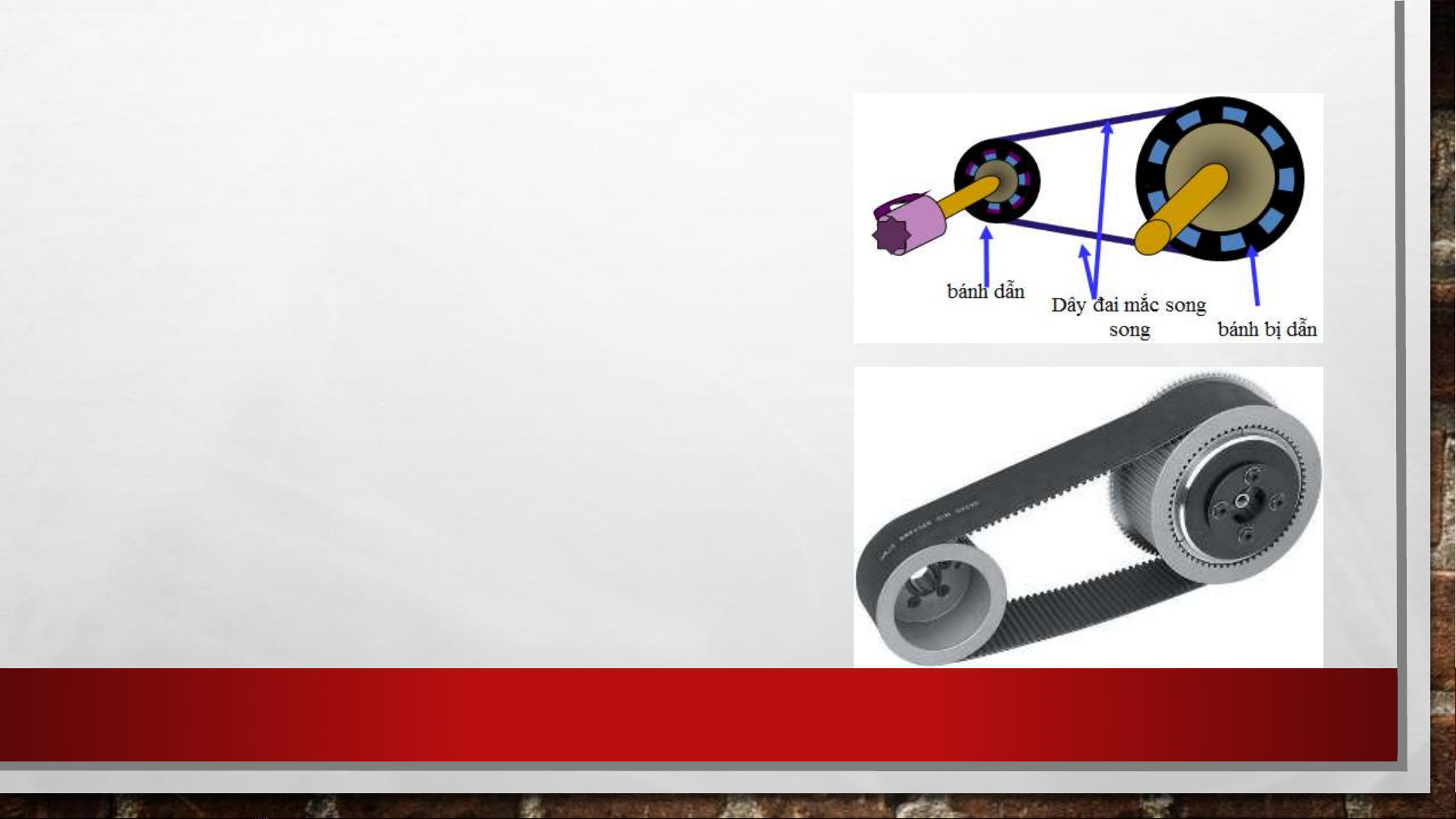

2.TRỤC CHÍNH DẪN ĐỘNG BẰNG ĐAI
•TRỤC CHÍNH LOẠI NÀY ĐƯỢC TRUYỀN CHUYỂN ĐỘNG TỪ MỘT ĐỘNG CƠ
BÊN NGOÀI THÔNG QUA BỘ TRUYỀN ĐAI RĂNG HOẶC ĐAI THANG.
•LOẠI NÀY ĐƯỢC SỬ DỤNG KHÁ PHỔ BIẾN TRONG CÁC MÁY GIA CÔNG
TRUYỀN THỐNG VÌ CHI PHÍ THẤP VÀ HIỆU SUẤT TỐT KHI TRUYỀN CÔNG
SUẤT DANH NGHĨA CỦA ĐỘNG CƠ THÀNH CÔNG SUẤT CÓ ÍCH TRÊN TRỤC
CHÍNH.
•TRỤC CHÍNH DẪN ĐỘNG ĐAI CÓ THỂ ĐẠT TỐC ĐỘ QUAY 15. 000 VG/PH VÀ
TRUYỀN MÔ MEN XOẮN TỐT Ở TỐC ĐỘ THẤP (1000 VG/PH) TÙY THUỘC VÀO
LOẠI ĐAI VÀ TỈ SỐ TRUYỀN.
•TRUYỀN ĐỘNG ĐAI THÌ RẤT LINH HOẠT VÀ CHÚNG ĐƯỢC DÙNG CHO MỘT
DẢI RỘNG LỚN NHIỀU CÔNG VIỆC KHÁC NHAU VỚI CÁC YÊU CẦU GIỮA MÔ
MEN XOẮN CAO/TỐC ĐỘ QUAY THẤP VÀ MÔ MEN XOẮN THẤP/TỐC ĐỘ
QUAY CAO.
•NHƯỢC ĐIỂM:
❖BỊ GIÃN NỞ NHIỆT ĐÁNG KỂ SO VỚI CÁC TRUYỀN ĐỘNG KHÁC.
❖GÂY NHIỀU TIẾNG ỒN HƠN DO SỰ CHUYỂN ĐỘNG CỦA ĐAI.
❖ĐỘ KÉO CĂNG CỦA ĐAI GÂY NÊN MỘT LỰC HƯỚNG KÍNH LÊN TRỤC, GÂY NÊN TẢI TRÊN
CÁC Ổ ĐỠ.

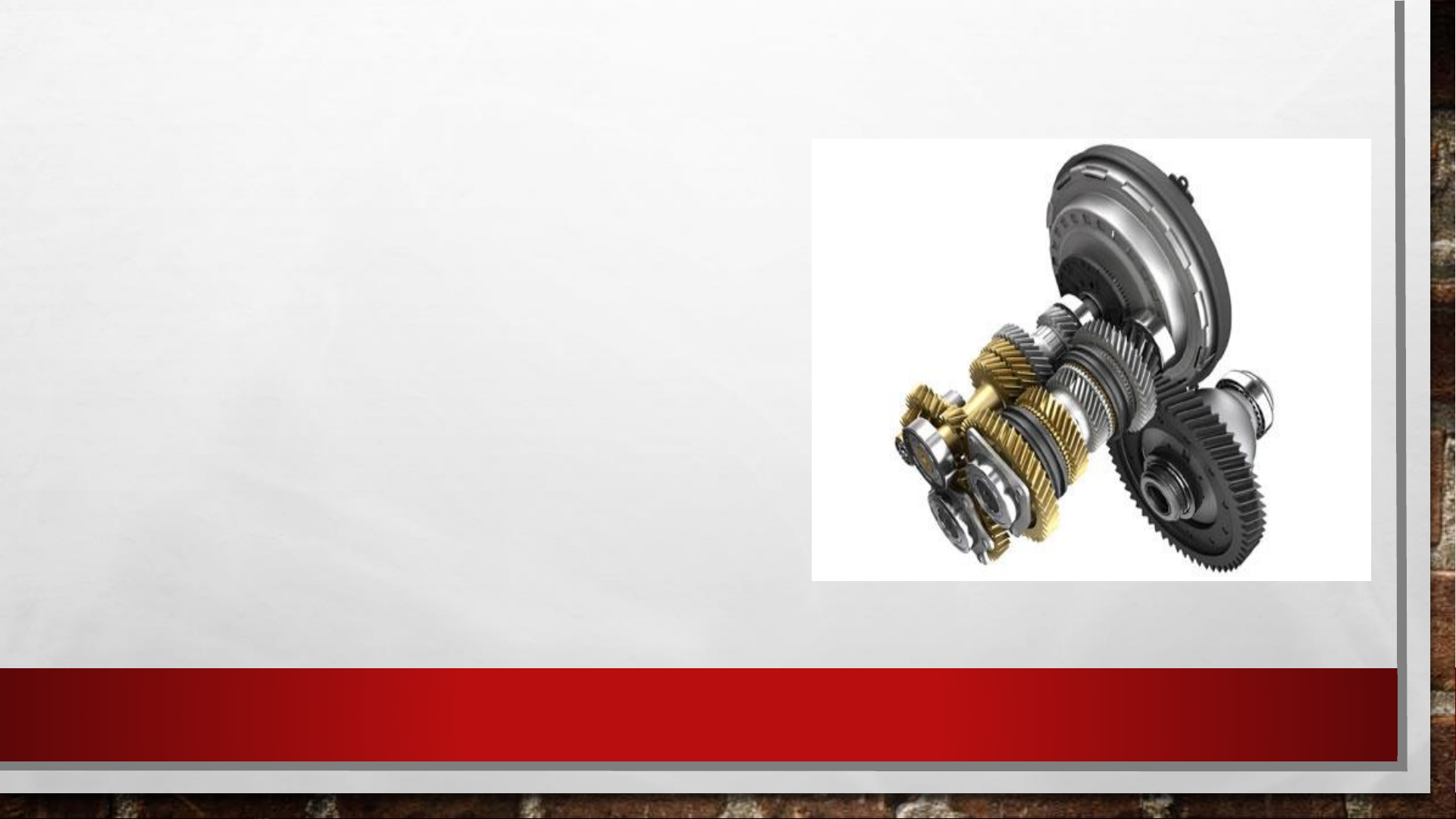

3. TRỤC DẪN ĐỘNG BẰNG BÁNH RĂNG
•TRỤC CHÍNH DẪN ĐỘNG BẰNG BÁNH RĂNG CÓ THỂ ĐẠT MÔ
MEN XOẮN CAO Ở SỐ VÒNG QUAY THẤP VÀ CHÚNG CÓ NHIỀU
DẢI CẤP TỐC ĐỘ.
•CÁC BÁNH RĂNG CÓ THỂ GÂY NÊN RUNG ĐỘNG, TẠO ẢNH
HƯỞNG XẤU LÊN ĐỘ BÓNG BỀ MẶT CHI TIẾT GIA CÔNG.
•HƠN NỮA, HIỆU SUẤT CỦA CHÚNG KÉM HƠN CÁC DẠNG
KHÁC KHI CHÚNG CHUYỂN ĐỔI CÔNG SUẤT DANH NGHĨA
CỦA ĐỘNG CƠ THÀNH CÔNG SUẤT CẮT CỦA DAO.
•TRỤC CHÍNH DẪN ĐỘNG BÁNH RĂNG KHÔNG PHÙ HỢP
CHO CÁC TRƯỜNG HỢP GIA CÔNG CAO TỐC MẶC DÙ RẤT
THÍCH HỢP CHO CÁC CÔNG VIỆC NẶNG NÊN THƯỜNG
DÙNG TRONG CÁC MÁY PHAY CNC PHÁ THÔ, BT50.
4.TRỤC DẪN ĐỘNG TRỰC TIẾP
•CÁC TRỤC CHÍNH ĐƯỢC DẪN ĐỘNG TRỰC TIẾP ĐẠT HIỆT SUẤT TRUYỀN CÔNG
SUẤT TỪ ĐỘNG CƠ ĐẾN DAO GẦN 100%.
•CÓ THỂ LÀM VIỆC Ở TỐC ĐỘ QUAY CAO NHƯNG MÔ MEN XOẮN THẤP.
•VÌ KHÔNG CÓ XÍCH TRUYỀN ĐỘNG NÊN KHÔNG THỂ TĂNG MÔ MEN XOẮN
MỘT CÁCH CƠ HỌC ĐỂ ĐÁP LẠI SỰ GIẢM TỐC ĐỘ ĐỘNG CƠ.
•HỆ THỐNG TRUYỀN ĐỘNG NÀY ỨNG XỬ TỐT VỀ MẶT RUNG ĐỘNG, CÓ NGHĨA
LÀ CÓ THỂ ĐẠT CÁC TỐC ĐỘ CAO VÀ VẪN ĐẠT ĐƯỢC ĐỘ BÓNG BỀ MẶT TỐT
