SỨC BỀN
VẬT LIỆU
Trần Minh Tú
Đại học Xây dựng
National University of Civil Engineering –Ha noi January 2013
Chương 1
NỘI LỰC TRONG BÀI TOÁN THANH
21/12/2013
Chương 1. Nội lực trong bài toán thanh
NỘI DUNG
1.1. Các thành phần ứng lực trên mặt cắt ngang
1.2. Biểu đồ nội lực –Pp mặt cắt biến thiên
1.3. Liên hệ vi phân giữa mô men uốn, lực cắt và
tải trọng phân bố
1.4. Phương pháp vẽ biểu đồ nội lực theo điểm
đặc biệt
1.5. Biểu đồ nội lực của dầm tĩnh định nhiều nhịp
1.6. Biểu đồ nội lực của khung phẳng
Tran Minh Tu –University of Civil Engineering
1.1. Các thành phần ứng lực trên mặt
cắt ngang (1)

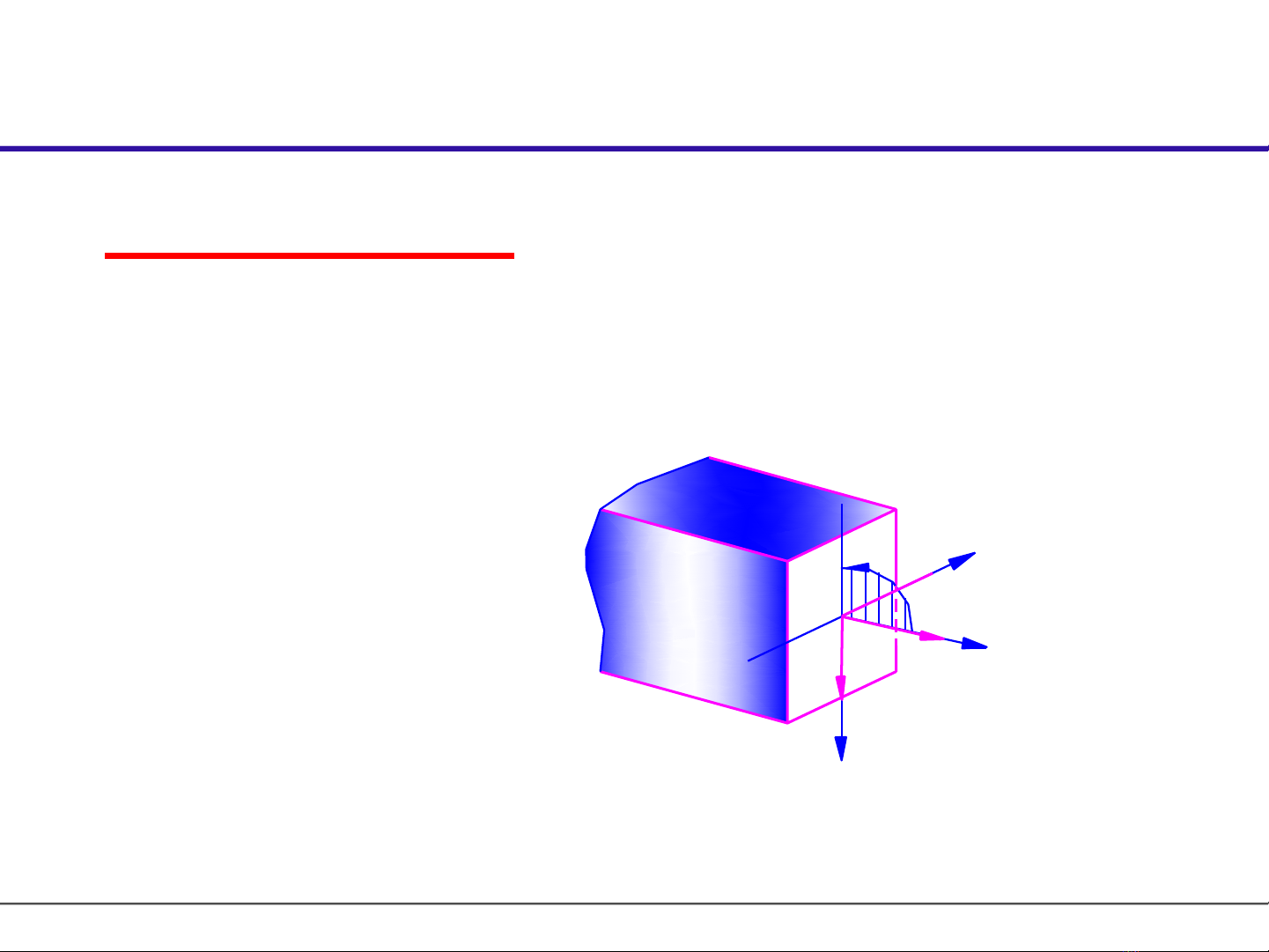

•Trong trường hợp tổng quát trên mặt
cắt ngang của thanh chịu tác dụng của
ngoại lực có 6 thành phần ứng lực:
y
z
x
Mx
My
M
zQx
NZ
Q
y
4(52) Tran Minh Tu –University of Civil Engineering
1.1. Các thành phần ứng lực trên mặt
cắt ngang (2)

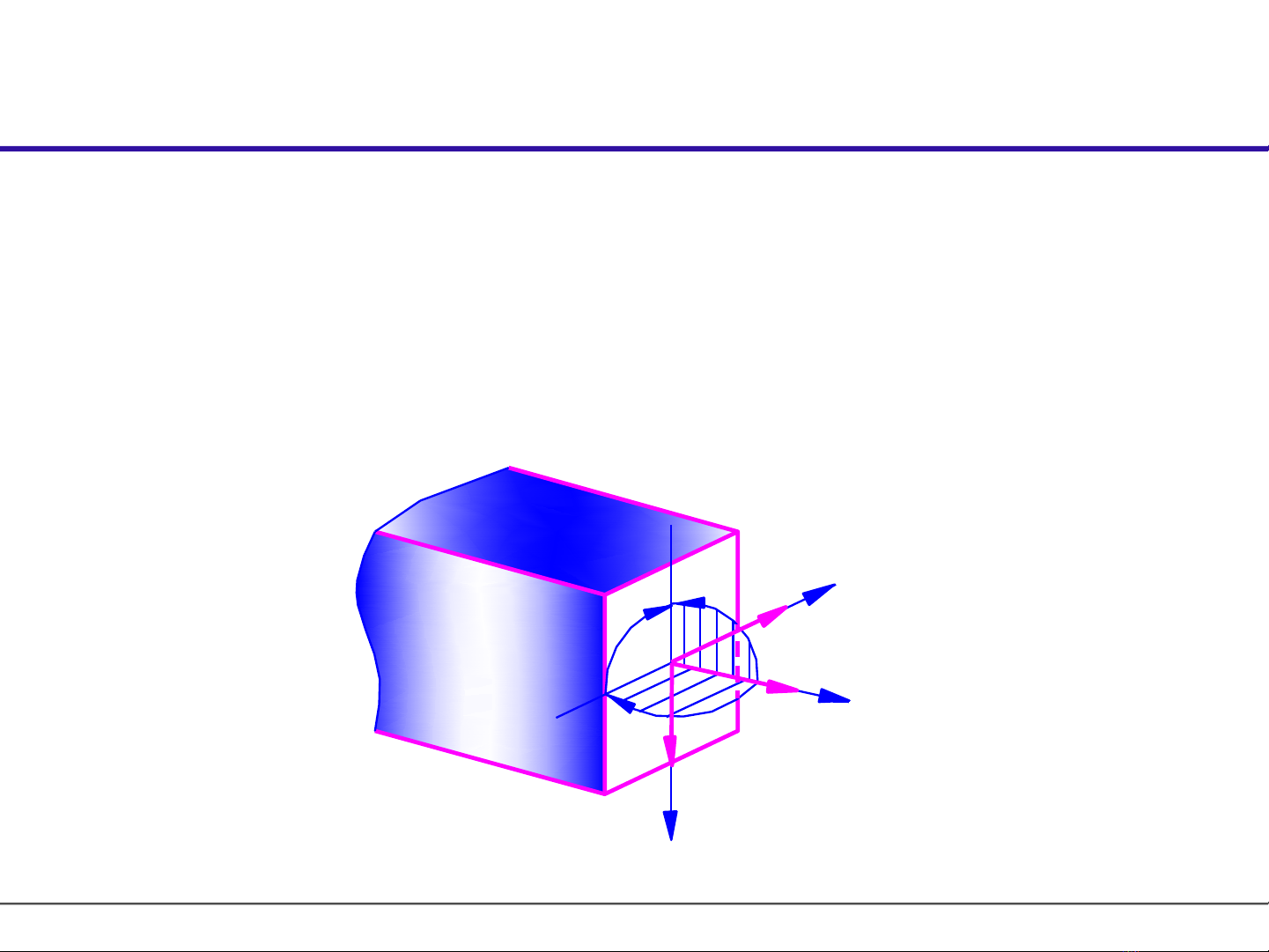

•Bài toán phẳng:Ngoại lực nằm trong mặt
phẳng đi qua trục z (yOz) => Chỉ tồn tại
các thành phần ứng lực trong mặt phẳng
này: Nz, Mx, Qy
•Nz-lực dọc; Qy-lực cắt; Mx–mô men uốn
y
z
x
Mx
NZ
Qy
5(52) Tran Minh Tu –University of Civil Engineering
