SỞ GD&ĐT ĐIỆN BIÊN
TRƯỜNG THCS-THPT QUÀI TỞ ĐỀ KIỂN TRA HỌC KỲ 1
MÔN CÔNG NGHỆ 10
NĂM HỌC 2022 - 2023
Thời gian làm bài : 45 Phút; (Đề có 30 câu)
ĐỀ CHÍNH THỨC
(Đề có 3 trang)
Họ tên : ............................................................... Lớp : ...................
Mã đề 105
I. PHẦN TRẮC NGHIỆM(7Đ).
Câu 1: Phương pháp hình chiếu trục đo xác định trục đo nào sau đây?
A. Ox B. Oz
C. Oy D. Cả 3 đáp án trên
Câu 2: Đo góc trên bản vẽ kĩ thuật dùng đơn vị gì?
A. Cả 3 đáp án trên B. Phút
C. Độ D. Giây
Câu 3: Hình cắt cục bộ là:
A. Cả 3 đáp án trên
B. Hình biểu diễn một phần của vật thể dưới dạng hình cắt, ghép với hình chiếu của phần
còn lại bằng nét lượn sóng.
C. Sử dụng một mặt phẳng cắt để cắt toàn bộ vật thể.
D. Hình biểu diễn với một nửa là hình chiếu, một nửa đối xứng là hình cắt.
Câu 4: Vẽ hình chiếu vuông góc gồm mấy bước?
A. 4 B. 2 C. 1 D. 3
Câu 5: Tỉ lệ của bản vẽ là gì?
A. Tỉ số kRch thước thật so với kRch thước bản vẽ.
B. Tỉ số giữa kRch thước đo được trên hình biểu diễn của vật thể và kRch thước thực tương
ứng trên vật thể đó.
C. Tỉ số kRch thước chiều cao so với kRch thước chiều dài.
D. Tỉ số kRch thước chiều cao so với kRch thước chiều rộng.
Câu 6: Vai trò của bản vẽ kĩ thuật trong sản xuất là:
A. Thể hiện ý tưởng của nhà thiết kế.
B. Là tài liệu để tiến hành chế tạo, thi công.
C. Cả 3 đáp án trên
D. Là cơ sở để kiểm tra, đánh giá sản phẩm
Câu 7: Chữ viết trên bản vẽ kĩ thuật thể hiện qua:
A. Kiểu chữ B. Cả A và B đều sai
C. Cả A và B đều đúng D. Khổ chữ
Câu 8: Có mấy phương pháp chiếu góc?
A. 1 B. 3 C. 4 D. 2
Câu 9: Hình chiếu trục đo xiên góc cân có:
A. x'O'y' 135 B. x'O'z' 90
C. Cả 3 đáp án trên D. y'O'z' 135
Câu 10: Phương pháp hình chiếu trục đo xác định mấy trục đo?
A. 1 B. 3 C. 4 D. 2
Câu 11: Bước 4 của quy trình vẽ hình chiếu vuông góc là:
A. Vẽ ba hình chiếu của hình hộp chữ nhật bao ngoài vật thể bằng nét liền mảnh
B. Vẽ các bộ phận của vật thể bằng nét liền mảnh
C. Hoàn thiện các nét vẽ theo đúng tiêu chuẩn, ghi kRch thước.
D. Phân tRch vật thể và chọn hướng chiếu
Câu 12: Nét liền đậm dùng để vẽ đường nào sau đây?
Trang 1/3 - Mã đề 105
A. Đường giới hạn B. Đường bao khuất
C. Đường kRch thước D. Đường bao thấy
Câu 13: Có mấy loại mặt cắt?
A. 3 B. 1 C. 4 D. 2
Câu 14: Hình chiếu trục đo là hình biểu diễn
A. 1 chiều vật thể. B. 3 chiều vật thể.lllllllll
C. 4 chiều vật thể.llllllllll D. 2 chiều vật thể.lllllllll
Câu 15: Có mấy loại hình cắt?
A. 3 B. 1 C. 4 D. 2
Câu 16: Hình chiếu trục đo vuông góc đều có:
A. x'O'y' 120 B. Cả 3 đáp án trên
C. x'O'z' 120 D. y'O'z' 120
Câu 17: Bước thứ tư của quy trình vẽ phác hình chiếu phối cảnh một điểm tụ là:
A. Vẽ đường chân trời
B. Vẽ hình chiếu phối cảnh của các đường thẳng vuông góc với mặt tranh.
C. Vẽ hình chiếu đứng của vật thể
D. Chọn điểm tụ
Câu 18: Quy trình vẽ hình cắt gồm mấy bước?
A. 4 B. 2 C. 3 D. 1
Câu 19: Ở phương pháp chiếu góc thứ nhất, hướng chiếu từ trước vào sẽ thu được hình
chiếu nào?
A. Hình chiếu bằng B. Cả 3 đáp án trên
C. Hình chiếu đứng D. Hình chiếu cạnh
Câu 20: Nét lượn sóng dùng để vẽ đường nào sau đây?
A. Đường kRch thước B. Đường bao thấy
C. Đường giới hạn D. Đường bao khuất
Câu 21: Hình chiếu trục đo có hệ số biến dạng nào sau đây?
A. Cả 3 đáp án trên B. q
C. p D. r
Câu 22: Bước thứ sáu của quy trình vẽ phác hình chiếu phối cảnh một điểm tụ là:
A. Hoàn thiện hình
B. Chọn điểm tụ
C. Đưa độ rộng vào hình chiếu phối cảnh
D. Vẽ đường chân trời
Câu 23: Bản vẽ kĩ thuật có loại tỉ lệ nào?
A. Tỉ lệ phóng to B. Tỉ lệ thu nhỏ
C. Tỉ lệ nguyên hình D. Cả 3 đáp án trên
Câu 24: Phương pháp hình chiếu trục đo xác định góc trục đo nào sau đây?
A. Cả 3 đáp án trên B. zOx
C. yOz D. xOy
Câu 25: Đo kích thước dài trên bản vẽ dùng đơn vị nào sau đây?
A. dm B. m C. mm D. cm
Câu 26: Hình cắt toàn bộ là:
A. Sử dụng một mặt phẳng cắt để cắt toàn bộ vật thể.
B. Hình biểu diễn với một nửa là hình chiếu, một nửa đối xứng là hình cắt.
C. Cả 3 đáp án trên
D. Hình biểu diễn một phần của vật thể dưới dạng hình cắt, ghép với hình chiếu của phần
còn lại bằng nét lượn sóng.
Trang 2/3 - Mã đề 105
Câu 27: Phương pháp chiếu góc thứ nhất có mấy hướng chiếu?
A. 1 B. 4 C. 3 D. 2
Câu 28: Ở phương pháp chiếu góc thứ nhất, hướng chiếu từ trái sang sẽ thu được hình
chiếu nào?
A. Hình chiếu bằng B. Cả 3 đáp án trên
C. Hình chiếu cạnh D. Hình chiếu đứng
II. PHẦN TỰ LUẬN(3Đ)

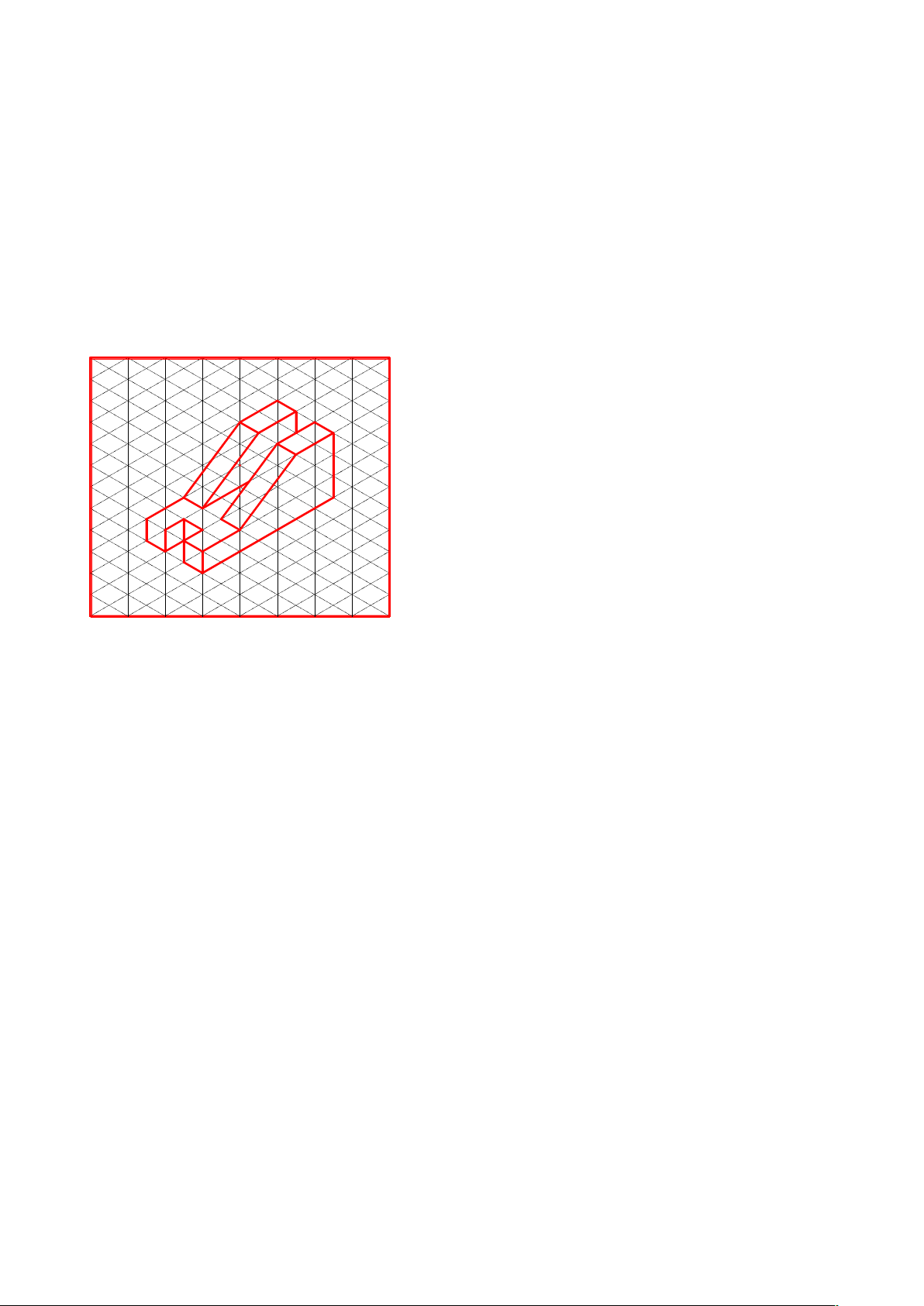

Câu 29: Cho vật thể như hình Vẽ 3 hình chiếu của vật thể HC đứng, HC bằng, HC cạnh,
kích thước của vật thể trong hình được tính theo kích thước của hình thoi, mỗi hình thoi
biểu diễn 1 hình vuông có cạnh bằng 10mm. Vật mẫu làm bằng thép .
Câu 30: Vẽ hình cắt của vật thể trên hình chiếu đứng(1đ). Ghi kích thước vật thể(1đ)
------ HẾT ------
Trang 3/3 - Mã đề 105
