Đồ án môn học thiết kế dao.
--------------------------------------------------------------------------------------------
--------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------
Sinh viên thực hiện: Lê Hồng Sơn CTM6-K46
1
Đồ án môn học thiết kế dao
GVHD: Nguyễn Thị Phương Giang
Sinh viên thực hiện: Lê Hồng Sơn
CTM6-K46
Đồ án môn học thiết kế dao.
--------------------------------------------------------------------------------------------
--------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------
Sinh viên thực hiện: Lê Hồng Sơn CTM6-K46
2
Lời nói đầu
*
* *
Trong nghành cơ khí chế tạo máy để tạo hình chi tiết thì ngoài chuẩn bị
thiết kế chi tiết, chuẩn bị trang thiết bị thì việc thiết kế, chế tạo dụng cụ cắt
không thể không coi trọng. Dụng cụ cắt cùng với những trang thiết bị công
nghệ khác đảm bảo tính chính xác, năng xuất và tính kinh tế cho chi tiết gia
công. Vì vậy việc tính toán thiết kế dụng cụ cắt kim loại luôn là nhiệm vụ
quan trọng của người kỹ sư cơ khí.
Trong đồ án môn học này em được giao nhiệm vụ thiết kế những dụng
cụ cắt điển hình đó là dao tiện định hình, dao chuốt lỗ trụ và dao phay đĩa
modul. Ngoài việc vận dụng những kiến thức đã được học, các tài liệu về
thiết kế... Em được sự hướng dẫn tận tình, chu đáo của các thầy cô trong bộ
môn, đặc biệt là cô Nguyễn Thị Phương Giang đã giúp em hoàn thành đồ án
này.
Với thời gian và trình độ còn hạn chế, em mong được sự quan tâm chỉ
bảo tận tình của các thầy để em thực sự vững vàng khi ra trường nhận công
tác.
Em xin trân thành cảm ơn.
Sinh viên thiết kế
Lê Hồng Sơn.
Đồ án môn học thiết kế dao.
--------------------------------------------------------------------------------------------
--------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------
Sinh viên thực hiện: Lê Hồng Sơn CTM6-K46
3
Phần I:
Dao tiện định hình

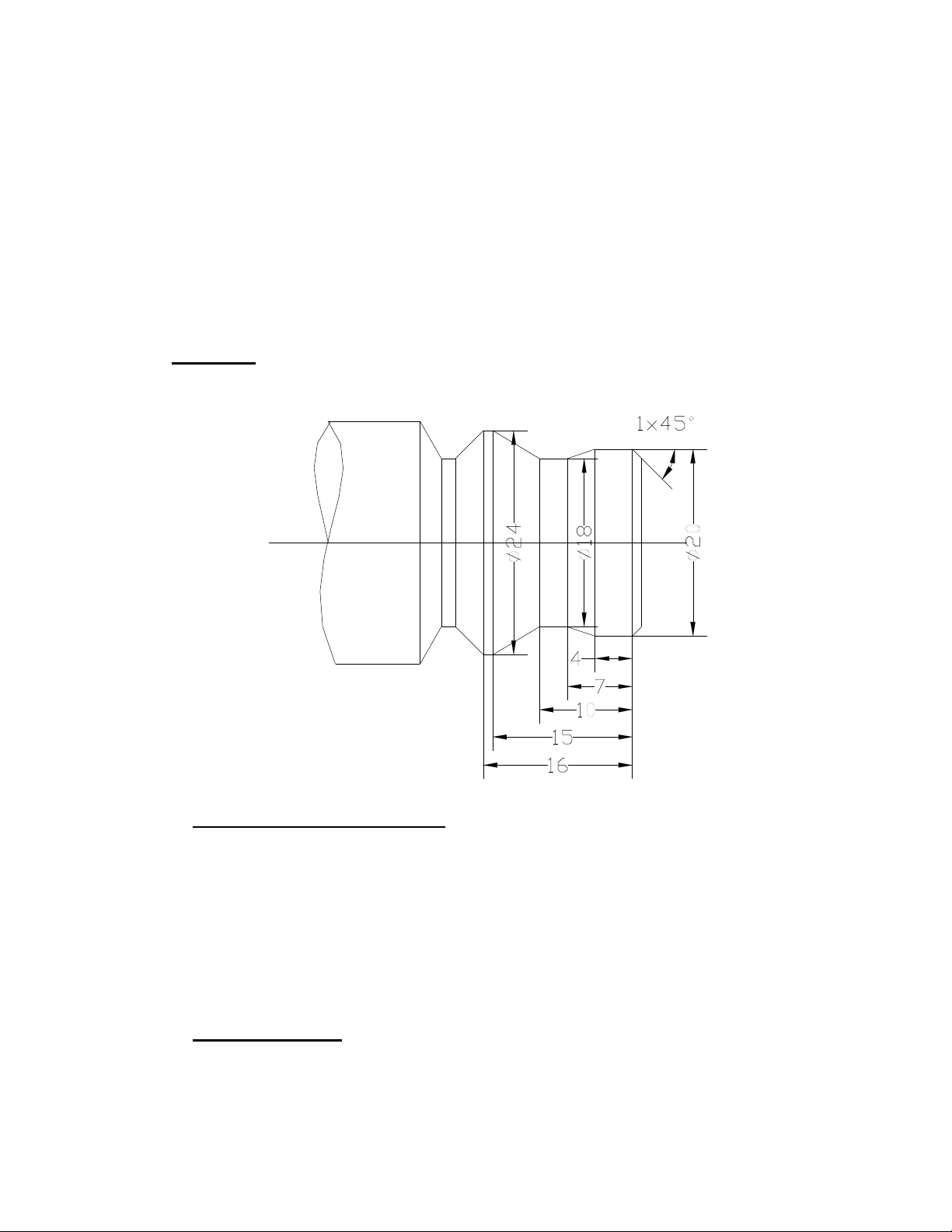

Yêu cầu: Thiết kế dao tiện định hình với số liệu sau:
Vật liệu gia công: thép 45 có b = 750 (N / mm2)
1. Phân tích chi tiết gia công:
Chi tiết gia công làm từ thép 45, b = 750 (N / mm2), bao gồm nhiều
loại bề mặt tròn xoay, mặt trụ, mặt côn và mặt đầu. Đây là một chi tiết tương
đối điển hình, kết cấu chi tiết cân đối. Độ chênh lệch đường kính không quá
lớn. Trên chi tiết không có đoạn nào có góc profile quá nhỏ hoặc bằng 0.
Do chi tiết có mặt côn nên khi gia công rất dễ xuất hiện sai số do lưỡi cắt
không song song với đường tâm chi tiết. Song độ chính xác của chi tiết yêu
cầu không cao. Mặt đầu chi tiết có độ chênh lệch đường kính không quá lớn.
2. Chọn loại dao:
ở chi tiết này, có thể dùng dao lăng trụ hay dao tiện kiểu đĩa đều được
cả. Song để đơn giản trong việc thiết kế, chế tạo cũng như gá và gia công. Ta
chọn dao tiện định hình lăng trụ sẽ hợp lý hơn. Khi chọn dao lăng trụ thì dao
Đồ án môn học thiết kế dao.
--------------------------------------------------------------------------------------------
--------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------
Sinh viên thực hiện: Lê Hồng Sơn CTM6-K46
4
dễ chế tạo nhưng do chi tiết có mặt côn nên sẽ xảy ra hiện tượng lưỡi cắt
chính không nằm trong mặt phẳng đi qua trục sẽ gây ra sai số gia công khi
gá dao thẳng. Nhưng do độ chính xác của chi tiết không yêu cầu quá cao nên
ta có thể bỏ qua sai số này. Do đó ta có thể chọn cách gá dao thẳng.
Căn cứ vào chiều sâu max của chi tiết:
max min
max
25 18
3,5
2 2
d d
t
(mm).
Dựa vào bảng 3.2a – Kết cấu và kích thước của dao tiện định hình lăng
trụ trong sách “ Hướng dẫn thiết kế dụng cụ cắt kim loại ”. Ta có kích thước
cơ bản của dao.
B = 9; H = 75; E = 4; A = 15;
F = 7; r = 0,5; d = 4; M = 21,31;
3. Chọn thông số hình học dụng cụ:
Chọn góc trước:
Dựa vào vật liệu gia công ta chọn góc trước của dao = 25.
Chọn góc sau :
Góc sau của dao chọn = 12.
4. Tính toán dao tiện định hình lăng trụ gá thẳng:
Công thức tính toán: A = r1.sin; Sin k = A / rk
Ck = rk.cos k; B = r.cos
k = Ck – B = rk.cos k - r.cos
h k = k .cos( + ).
Trong đó :
r1 : bán kính chi tiết ở điểm cơ sở .
rk : bán kính chi tiết ở điểm tính toán .
1: góc trước ở điểm cơ sở .
k : góc trước ở điểm tính toán .
Chọn điểm cơ sở: Điểm cơ sở được chọn là một điểm nằm ngang tâm chi tiết
nhất hay xa chuẩn kẹp của dao nhất. Vậy ta chọn điểm 1 làm điểm cơ sở.
ta có: r1 = r5 = 18/2 = 9 (mm);
r2 = r3 = 20/2 = 10 (mm);
r6 = r7 = 24/2 = 12 (mm);
Tính A:
A = r1.sin = 9.sin 25o = 3,8036 (mm);
Tính điểm 2 và 3:
Có 2 trùng 3 2 = 3; T2 = T3 ; h2 = h3;
ta có : sin2 = (r1/r2).sin1 = (9 /10).sin25o = 0,3804
2 = 22,36o
T2 = C2 – B = r2.cos2 – r1.cos1 = 10.cos(22,36o) – 9.cos25o
Đồ án môn học thiết kế dao.
--------------------------------------------------------------------------------------------
--------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------
Sinh viên thực hiện: Lê Hồng Sơn CTM6-K46
5
= 1,092 (mm)
h2 = T2.cos( + ) = 1,092.cos37o = 0,872 (mm)
