A. H TH NG ĐÁNH L AỆ Ố Ử

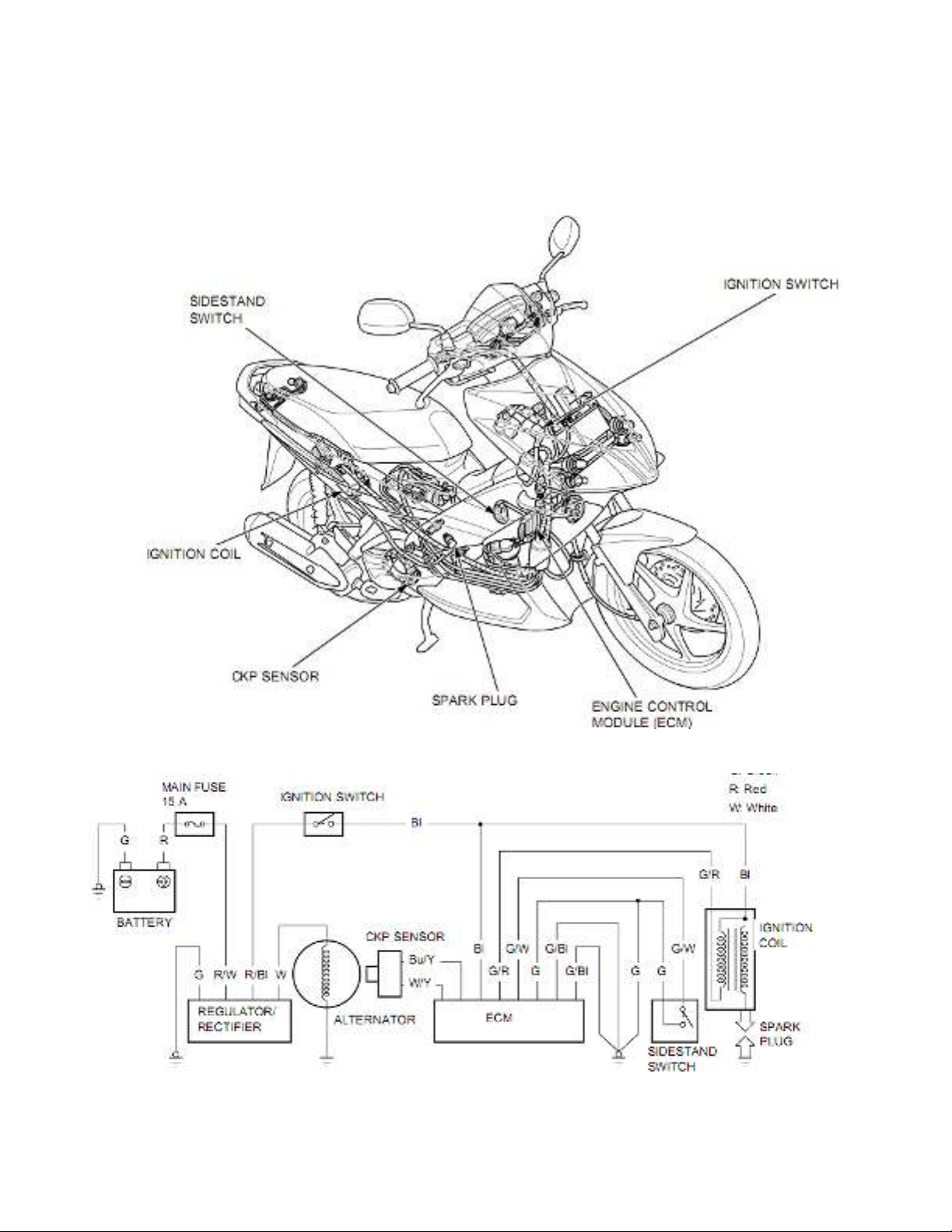

I. V TRÍ H TH NGỊ Ệ Ố
II. S Đ HƠ Ồ Ệ TH NGỐ
III. III. THÔNG TIN CHUNG
-ECM có th b h ng n u b r i. Cũng nh , n u tháo gi c n i khi có dòng đi nể ị ỏ ế ị ơ ư ế ắ ố ệ
đang ch y trong m ch thì hi u đi n th th a có th làm h ng ECM. Luôn b tạ ạ ệ ệ ế ừ ể ỏ ậ
công t t máy OFF khi th c hi n b o d ng.ắ ự ệ ả ưỡ
- S d ng bugi d i nhi t đúng.s d ng bugi d i nhi t sai có th làm h h ngử ụ ở ả ệ ử ụ ở ả ệ ể ư ỏ
đ ng c .ộ ơ
-M t vài b ph n đi n t có th b h h ng n u đi n c c hay gi c n i đ c n iộ ộ ậ ệ ử ể ị ư ỏ ế ệ ạ ắ ố ượ ố
vào hay tháo ra khi công t t máy b t ON và dòng đi n đang ch y trong m ch.ắ ậ ệ ạ ạ
- Khi ti n hành b o d ng h th ng đánh l a luôn th c hi n theo trình t tìmế ả ưỡ ệ ố ử ự ệ ự
ki m h h ng.ế ư ỏ
- Th i đi m đánh l a không c n đi u ch nh vì ECM đã đ c cài đ t tr c nhàờ ể ử ầ ề ỉ ượ ạ ướ ở
máy.
- H h ng c a h th ng đánh l a th ng liên quan đ n đ u n i ti p xúc kém.ư ỏ ủ ệ ố ử ườ ế ầ ố ế
Ki m tra gi c n i tr c khi ti n hành quá trình b o d ng.ể ắ ố ướ ế ả ưỡ
- Ch c ch n r ng acquy đ c n p no. S d ng máy đ v i acquy y u làm choc hoắ ắ ằ ượ ạ ử ụ ề ớ ế
t c đ quay c a đ ng c th p h n cũng nh không có tia l a bugi.ố ộ ủ ộ ơ ấ ơ ư ử ở
- Ki m tra theo trình t ể ự
•Bugi
•Công t t máyắ
- Tham kh o ph n ki m tra c m bi n CKPả ầ ể ả ế
IV. THÔNG S K THU T.Ố Ỹ Ậ
M cụThông s k thu tố ỹ ậ
Bugi CPR7EA – 9 (NGK), U22EPR9 (ND)
Khe h Bugiở0.8 – 0.9 mm (0.03 – 0.04 in)
Đi n áp c c đ i c a bô binệ ự ạ ủ 100 V
Đi n áp c c đ i c a c m bi n CKPệ ự ạ ủ ả ế 0.7 V
Th i đi m đánh l aờ ể ử 10o tr c đi m ch t trên t c đ càmướ ể ế ở ố ộ
ch ngừ
V. TRÌNH T TÌM KI M H H NGỰ Ế Ư Ỏ
Ki m tra theo trình t tr c khi ch n đoán.ể ự ướ ẩ
- Bugi b h ng khôngị ỏ
- N p bugi và m i n i bugi l ng hay không.ắ ố ố ỏ
- Có n c trong n p bugi hay không (rò r hi u đi n th cu n dây th c p)ướ ắ ỉ ệ ệ ế ộ ứ ấ
“Đi n áp ban đ u” c a cu n dây th c p là hi u đi n th c a acquy khi công t tệ ầ ủ ộ ứ ấ ệ ệ ế ủ ắ
máy b t ON. (đ ng c không d c quay b i máy đ ).ậ ộ ơ ượ ở ề
Không có tia l a bugiử ở
Đi u ki n không bình th ngề ệ ườ Nguyên nhân có th (Ki m tra theo trìnhể ể
t )ự
Hi u đi n thệ ệ ế
cu n dây sộ ơ
c pấ
Không có hi u đi n thệệế
ban đ u khi b t công t tầ ậ ắ
máy ON.(các thi t bế ị
đi n khác bình th ng).ệ ườ
1. M i n i dây màu đen kém hay hố ố ở
m ch.ạ
2. M i n i đi n c c c a cu n dâyố ố ở ệ ự ủ ộ
s c p l ng hay ti p xúc kém hayơ ấ ỏ ế
h m ch trong cu n dây th c p.ở ạ ộ ứ ấ
3. ECM h ng (trong tr ng h p khiỏ ườ ợ
tháo gi c n i 33P c a ECM thì cóắ ố ủ
hi u đi n th ban đ u)ệ ệ ế ầ
Hi u đi n th ban đ uệ ệ ế ầ
bình th ng nh ng khiườ ư
đ ng c ho t đ ng thìộ ơ ạ ộ
đi n áp gi m t 2 – 4 V.ệ ả ừ
1. Các m i n i b đi u ch nh đi n ápố ố ộ ề ỉ ệ
đ nh không đúng. (h th ng là bìnhỉ ệ ố
th ng n u đi n áp đo đ c l nườ ế ệ ượ ớ
h n thông s k thu t khi n iơ ố ỹ ậ ố
ng c l i)ượ ạ
2. Acquy n p ch a đ (đi n áp r i l nạ ư ủ ệ ơ ớ
khi kh i đ ng đ ng c ).ở ộ ộ ơ
3. M i n i ti p xúc kém hay h m chố ố ế ở ạ
dây xanh d ng c a ECM.ươ ủ
4. M i n i ti p xúc kém hay h m chố ố ế ở ạ
dây xanh d ng/đ gi a bô bin vàươ ỏ ử
ECM.
5. Ng n m ch trong cu n s c p bôắ ạ ộ ơ ấ
bin.
6. C m bi n CKP h ng (đo hi u đi nả ế ỏ ệ ệ
th đ nh).ế ỉ
7. ECM h ng (trong tr ng h p t 1 –ỏ ườ ợ ừ
6 bình th ng).ườ
Hi u đi n th ban đ uệ ệ ế ầ
bình th ng nh ngườ ư
1. Các m i n i b đi u ch nh đi n ápố ố ộ ề ỉ ệ
đ nh không đúng. (H th ng là bìnhỉ ệ ố
không có hi u đi n thệ ệ ế
đ nh khi đ ng c đangỉ ộ ơ
ho t đ ng.ạ ộ
th ng n u đi n áp đo đ c l nườ ế ệ ượ ớ
h n thông s k thu t khi n iơ ố ỹ ậ ố
ng c l i).ượ ạ
2. M i n i ti p xúc kém hay h m chố ố ế ở ạ
dây xanh d ng /tr ng hay dây xanhươ ắ
d ng c a công t t bên.ươ ủ ắ
3. Công t t bên h ng.ắ ỏ
4. B đi u ch nh đi n áp đ nh h ng.ộ ề ỉ ệ ỉ ỏ
5. ECM h ng (trong tr ng h p 1 – 4ỏ ườ ợ
bình th ng).ườ
Đi n áp ban đ u bìnhệ ầ
th ng nh ng đi n ápườ ư ệ
đ nh th p h n giá trỉ ấ ơ ị
chu n.ẩ
1. Đi n tr đo d c quá th p, d iệ ở ượ ấ ướ
10MΩ/DCV.
2. T c đ quay quá th p. (Acquy n pố ộ ấ ạ
ch a đ ).ư ủ
3. Th i đi m m u c a máy ki m traờ ể ẩ ủ ể
và xung đo đ c không đ ng b .ượ ồ ộ
(h th ng là bình th ng n u đi nệ ố ườ ế ệ
áp đo đ c l n h n đi n áp chu nượ ớ ơ ệ ẩ
ít nh t 1 l n).ấ ầ
4. ECM h ng (trong tr ng h p t 1 –ỏ ườ ợ ừ
3 bình th ng).ườ
Đi n áp ban đ u và đi nệ ầ ệ
áp đ nh là bình th ngỉ ườ
nh ng không có tia l aư ử
đi n.ệ
1. Bugi h ng hay dòng qua cu n thỏ ộ ứ
c p c a bô bin rò.ấ ủ
2. Bô bin h ng.ỏ
C m bi n CKPả ế Đi n áp đ nh th p h nệ ỉ ấ ơ
giá tr chu n.ị ẩ
1. Đi n tr đo đ c quá th p, d iệ ở ượ ấ ướ
10MΩ/DVC.
2. T c đ quay quá th p (acquy n pố ộ ấ ạ
ch a đ ).ư ủ
3. Th i đi m m u c a máy ki m traờ ể ẩ ủ ể
và xung đo d c không đ ng b .ượ ồ ộ
(H th ng là bình th ng n u đi nệ ố ườ ế ệ
áp đo đ c l n h n di n áp chu nượ ớ ơ ệ ẩ
ít nh t 1 l n).ấ ầ
4. C m bi n CKP h ng (trong tr ngả ế ỏ ườ
h p t 1 – 3 h ng).ợ ừ ỏ
Không có đi n áp đ nh.ệ ỉ 1. B đi u ch nh đi n áp đ nh h ng.ộ ề ỉ ệ ỉ ỏ
2. C m bi n CKP h ngả ế ỏ
VI. KI M TRA H TH NG ĐÁNH L A.Ể Ệ Ố Ử
N u không có tia l a bugi thì ki m tra t t c các m i n i l ng hay ti p xúcế ử ở ể ấ ả ố ố ỏ ế
không t t tr c khi đo đi n áp đ nh.ố ướ ệ ỉ
S d ng đ ng h đa ch c năng lo i s có trên th tr ng (đi n tr nh nh t đoử ụ ồ ồ ứ ạ ố ị ườ ệ ở ỏ ấ
đ c là 10Mượ Ω/DCV).
Giá tr hi n th khác nhau ph thu c vào đi n tr trong c a đ ng h .ị ể ị ụ ộ ệ ở ủ ồ ồ
N u s d ng máy ch n đoán (đ i 625) thì th c hi n theo h ng d n c a nhà s nế ử ụ ẩ ờ ự ệ ướ ẩ ủ ả
xu t.ấ
N i b đi u ch nh đi n áp đ nh v i đ ng h đa ch c năng, hay s d ng máy ch n đoán.ố ộ ề ỉ ệ ỉ ớ ồ ồ ứ ử ụ ẩ
D ng c :ụ ụ
- Máy ch n đoán (đ i 625)ẩ ờ
-B chuy n đ i đi n áp đ nh 07HGJ – 0020100 v i đ ng h đa ch c năng lo i sộ ể ổ ệ ỉ ớ ồ ồ ứ ạ ố
có trên th tr ng. (đi n tr t i thi u là 10Mị ườ ệ ở ố ể Ω/DCV).
1. ĐI N ÁP Đ NH C A CU N DÂY S C P BÔ BINỆ Ỉ Ủ Ộ Ơ Ấ
- Ki m tra t t c các m i n i c a h th ng tr c khi ki m tra. N u h th ng bể ấ ả ố ố ủ ệ ố ướ ể ế ệ ố ị
ng t, đi n áp đ nh đo đ c không đúng.ắ ệ ỉ ượ
- Ki m tra s c nén c a xylanh và bugi đã đ c l p đúng ch a.ể ứ ủ ượ ắ ư
D ng chân ch ng đ ng trên b m t ph ng.ự ố ứ ề ặ ẳ
Tháo n p b o d ng.ắ ả ưỡ
Tháo n p ch p bugi kh i bugi.ắ ụ ỏ
L p m t bugi t t v i n p ch p bugi và n i mass v i n p máy khi ki m tra.ắ ộ ố ớ ắ ụ ố ớ ắ ể
Khi cu n dây s c p c a bô bin đ c n i, n i máy ch n đoán hay đ u dò c a bộ ơ ấ ủ ượ ố ố ẩ ầ ủ ộ
chuy n đ i đi n áp đ nh đ n đi n c c và mass c a cu n dây s c p c a bô bin.ể ổ ệ ỉ ế ệ ự ủ ộ ơ ấ ủ
N i: xanh d ng/đ (+) – mass (-)ố ươ ỏ
B t công t t máy ON.ậ ắ
Ki m tra hi u đi n th ban đ u t i th i đi m này.ể ệ ệ ế ầ ạ ờ ể
